343 12. （M）监视显示和监视输出信号 12.2 操作面板和通讯 的监视显示选择 11 12 13 14 15 16 17 18 19 20 停止时显示设定频率 （Pr.52） • 如果设定了 Pr.52 ＝ “100”，则在停止时进行设定频率的监视显示，在运行时进行输出频率的监视显示。 （停止时 Hz 的 LED 闪烁，运行时亮灯。) *1 启动指令 ON 时，显示输出的频率。与 设定 Pr.52 ＝ “5” 时显示的频率设…
342
12. （M）监视显示和监视输出信号
12.2 操作面板和通讯的监视显示选择
*13 输出端子监视详细内容如下 （端子为 ON：1，端子为 OFF：0，－：不定值）。安装了 FR-E8TR、FR-E8TE7 时，端子 SO 固定为 OFF。
*14 选件输入端子监视 1 详细内容如下 （FR-A8AX 的输入端子状态 端子 ON：1，端子 OFF：0）。未安装选件时，全部为 OFF。
*15 选件输入端子监视 2 详细内容如下 （FR-A8AX/FR-E8AXY 的输入端子状态 端子 ON：1，端子 OFF：0，－：不定值）。未安装选件时，全部为 OFF。
*16 选件输出端子监视详细内容如下（FR-A8AY/FR-E8AXY/FR-A8AR 的输出端子状态 端子 ON：1，端子 OFF：0，－：不定值）。未安装选件时，全部为 OFF。
*17 Pr.53 的设定不同时，单位也会有所不同。（参照第 336 页）
*18 发生变频器报警时，监视值保持发生报警时的值不变。通过复位对保持进行解除。
*19 通过参数进行的设定无法在液晶操作面板（FR-LU08）或参数模块（FR-PU07）的主监视中设定。应通过 FR-LU08 或 FR-PU07 的监视功能进行设定。
*20 PM 无传感器矢量控制的位置控制时、根据不同的电机，每转的显示也会不同 （MM-GKR：5120、EM-A：4096）。
*21 监视值为负值时，与 Pr.290 设定无关，始终为负值输出。但是，在操作面板、参数模块中无法显示负值。在液晶操作面板 （FR-LU08）、参数模
块 （FR-PU07）中，“-1 ～ -32767” 的显示为 “65535 ～ 32769”。
*22 安装了 FR-E8DS 时或使用 IP67 规格产品、CC-Link 通讯功能内置产品时，即使是 24V 外部电源输入模式中也有效。
NOTE
• 根据变频器不同的生产时期，规格也有所不同。请参照第589页对 SERIAL （生产编号）进行确认。
关于操作面板的监视显示 （Pr.52、Pr.774 ～ Pr.776）
• 如果设定了Pr.52＝“0”（初始值），则可以按照输出频率、输出电流、输出电压、异常显示的顺序通过[SET]键选择监视。
•通过Pr.52 设定的监视中，负载表、电机励磁电流、电机负载率在第二监视 （输出电流）的位置进行显示。其余的监视在
第三监视 （输出电压）的位置进行显示。
• 接通电源时显示的监视为第一监视（初始值时为输出频率监视）。显示出需要设为第一监视的监视后，持续按 [SET] 键 1s。
（需要返回至输出频率监视时，显示输出频率监视后持续按 [SET] 键 1s。）
例如，设定了 Pr.52 ＝ “20” （累计通电时间）时，操作面板上如下显示监视。
•在Pr.774 中设定在输出频率监视的位置显示的监视内容，在 Pr.775 中设定在输出电流监视的位置显示的监视内容，在
Pr.776 中设定在输出电压监视的位置显示的监视内容。Pr.774 ～ Pr.776 ＝ “9999”（初始值）时，依据 Pr.52 的设定值。
NOTE
• 使用操作面板时的单位显示情况为：输出频率的显示时 Hz 亮灯，设定频率的显示时闪烁。
• 使用操作面板时的单位显示，仅显示 Hz、A，其他均不显示。
b15
b0
---- - - - FU RUN-
b15
b0
------- --
---
----
-
SO
SO
ABC
ABC
-
标准规格产品
b15 b0
---- - - - FU RUN-
---
ABC2
-
ABC
IP67规格产品
Ethernet规格产品
b15
b0
------- ------- ABC-
安全通讯规格产品
b15 b0
---- - - - - RUN-
----
SO
-
CC-Link通讯功能内置产品
b15
b0
X11X12X13X14 X10 X9 X8 X6
X7
X5 X4 X3 X2 X1 X0X15
b15
b0
-------X6
X7
X5 X4 X3 X2 X1 DY-
b15
b0
---- - RA3 RA2 Y6
RA1
Y5 Y4 Y3 Y2 Y1 Y0-
ƽ᧕䙊⭥Ⓚᰦⴁ㿶˄ㅜаⴁ㿶˅ ƽㅜҼⴁ㿶 ƽㅜйⴁ㿶 ƽᣕ䆖ⴁ㿶
ᴹᣕ䆖
䗃ࠪ⭥⍱ⴁ㿶
䗃ࠪ⭥ⴁ㿶
䗃ࠪ仁⦷ⴁ㿶
ƽ᧕䙊⭥Ⓚᰦⴁ㿶˄ㅜаⴁ㿶˅ ƽㅜҼⴁ㿶 ƽㅜйⴁ㿶 ƽᣕ䆖ⴁ㿶
ᴹᣕ䆖
䗃ࠪ⭥⍱ⴁ㿶
㍟䇑䙊⭥ᰦ䰤
䗃ࠪ仁⦷ⴁ㿶
343
12. （M）监视显示和监视输出信号
12.2 操作面板和通讯的监视显示选择
11
12
13
14
15
16
17
18
19
20
停止时显示设定频率 （Pr.52）
• 如果设定了 Pr.52 ＝ “100”，则在停止时进行设定频率的监视显示，在运行时进行输出频率的监视显示。（停止时 Hz 的
LED 闪烁，运行时亮灯。)
*1 启动指令 ON 时，显示输出的频率。与设定 Pr.52 ＝ “5” 时显示的频率设定值不同，显示考虑了上限 / 下限频率、频率跳变的值。
NOTE
• 发生错误时，显示发生错误时的输出频率。
• 因 MRS 信号而切断输出时，与停止时的处理方法相同。
• 离线自动调谐时，调谐状态监视优先。
操作面板的 M 旋钮按压显示切换 （Pr.992）
（仅限标准规格产品、CC-Link 通讯功能内置产品）
• 可以通过 Pr.992 选择按压操作面板的 M 旋钮时的监视。
• Pr.992 ＝ “0” （初始值）的情况下，PU 运行模式及外部 /PU 组合运行模式 1 （Pr.79 运行模式选择 ＝ “3”）时，按
压 M 旋钮后会显示当前设定的频率。（CC-Link 通讯功能内置产品仅在 PU 运行模式时适用）
• 如果设定了 Pr.992 ＝ “100”，则在停止时进行设定频率的监视显示，在运行时进行输出频率的监视显示。
*1 启动指令 ON 时，显示输出的频率。与设定 Pr.992 ＝ “5” 时显示的频率设定值不同，显示考虑了上限 / 下限频率、频率跳变的值。
操作面板的输入输出端子监视 （Pr.52、Pr.774 ～ Pr.776、Pr.992）
•如果Pr.52 （Pr.774 ～ Pr.776、Pr.992）＝ “55 ～ 57”，则可在操作面板中监视输入输出端子的输入输出状态。
• 在信号输入了输入端子、或从输出端子输出时，LED 会亮灯。中央的 LED 会始终亮灯。
*1 即使未安装选件也可以对设定值 “56、57” 进行设定 （CC-Link 通讯功能内置产品时无法设定）。未安装选件时，监视显示全部为 OFF 状态。
Pr.52 设定值 状态 输出频率 输出电流 输出电压 异常表示
0 运行中 / 停止中 输出频率
输出电流 输出电压 异常表示
100
停止中
设定频率数
*1
运行中 输出频率
Pr.992 设定值 状态 M 旋钮按压时的显示监视
0 运行中 / 停止中 设定频率
100
停止中
设定频率数
*1
运行中 输出频率
Pr.52、Pr.774 ～
Pr.776、Pr.992 设定值
监视项目 监视内容
55 输入输出端子状态 显示变频器本体的输入输出端子的输入输出状态
56
*1
选件输入端子状态 显示 FR-A8AX、FR-E8AXY 的数字输入端子的输入状态
57
*1
选件输出端子状态
显示 FR-A8AY、FR-E8AXY 的数字输出端子以及 FR-A8AR 的继电器输出端子的输出
状态
344
12. （M）监视显示和监视输出信号
12.2 操作面板和通讯的监视显示选择

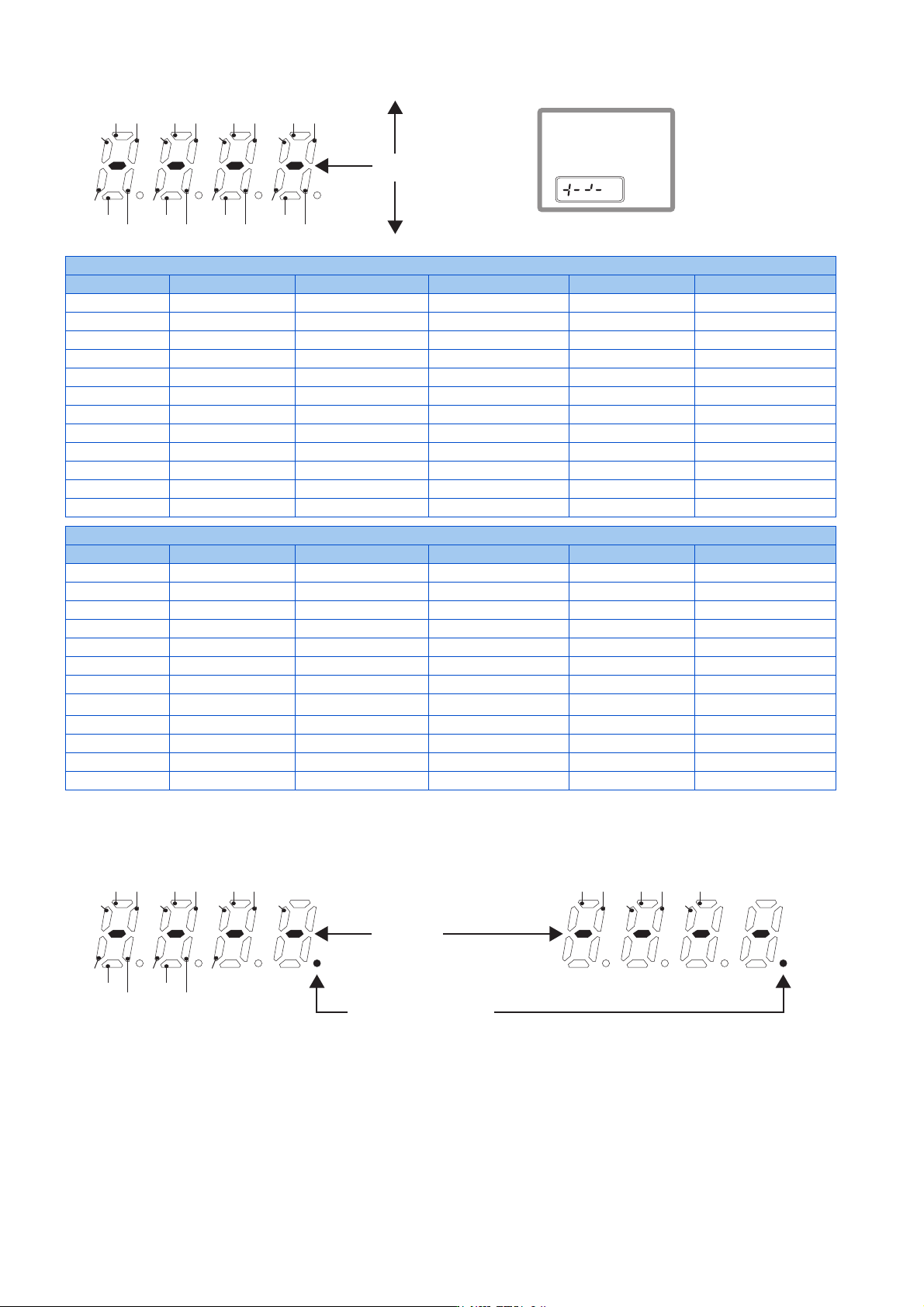

• 输入输出端子状态监视时，LED 的上部显示输入端子的输入状态、下部显示输出端子的输出状态。
*1 安装了 FR-E8TR、FR-E8TE7 时，固定为 OFF。
• 选件输入端子状态监视时，第 1 位 LED 的小数点 LED 亮灯。
ѝཞ⚟ᑨӞ
䗃ޕㄟᆀ
ũᱮ⽪ֻũ
䗃ޕ㠣ㄟᆀ67)ǃ5+ˈ
Ӿㄟᆀ581䗃ࠪᰦ
䗃ࠪㄟᆀ
,
,
2
2
,
,
,,
,
,,
,
,,
2
2
2
2
2
2
2
2
2
2
输入端子
记号 FR-E800 FR-E800-E FR-E800-SCE FR-E806 FR-E800-NC
I-1 RL － － － －
I-2 RM － － － －
I-3 RH － － － －
I-4 － － － － －
I-5 － － － － －
I-6 － － － － －
I-7 MRS － － － －
I-8 RES － － － －
I-9 STF DI0 － DI0 －
I-10 STR DI1 － DI1 －
I-11 － － － － －
I-12 － － － － －
输出端子
记号 FR-E800 FR-E800-E FR-E800-SCE FR-E806 FR-E800-NC
O-1 ABC ABC ABC ABC －
O-2 － － － ABC2 －
O-3 RUN － － RUN RUN
O-4 － － － － －
O-5 － － － － －
O-6 － － － － －
O-7 FU － － FU －
O-8
SO
*1
SO － － SO
O-9 － － － － －
O-10 － － － － －
O-11 － － － － －
O-12 － － － － －
ѝཞ⚟ᑨӞ
;
;
;
;
;
;
;;
;
;;
;
;
;
;
'<
;
;;
;
;;
;
;
ㅜս/('Ⲵሿᮠ⛩/('ᑨӞ
)5$$; )5($;<
