12. （M）监视显示和监视输出信号
12.2 操作面板和通讯的监视显示选择
11
12
13
14
15
16
17
18
19
20
停止时显示设定频率 （Pr.52）
• 如果设定了 Pr.52 ＝ “100”，则在停止时进行设定频率的监视显示，在运行时进行输出频率的监视显示。（停止时 Hz 的
LED 闪烁，运行时亮灯。)
*1 启动指令 ON 时，显示输出的频率。与设定 Pr.52 ＝ “5” 时显示的频率设定值不同，显示考虑了上限 / 下限频率、频率跳变的值。
NOTE
• 发生错误时，显示发生错误时的输出频率。
• 因 MRS 信号而切断输出时，与停止时的处理方法相同。
• 离线自动调谐时，调谐状态监视优先。
操作面板的 M 旋钮按压显示切换 （Pr.992）
（仅限标准规格产品、CC-Link 通讯功能内置产品）
• 可以通过 Pr.992 选择按压操作面板的 M 旋钮时的监视。
• Pr.992 ＝ “0” （初始值）的情况下，PU 运行模式及外部 /PU 组合运行模式 1 （Pr.79 运行模式选择 ＝ “3”）时，按
压 M 旋钮后会显示当前设定的频率。（CC-Link 通讯功能内置产品仅在 PU 运行模式时适用）
• 如果设定了 Pr.992 ＝ “100”，则在停止时进行设定频率的监视显示，在运行时进行输出频率的监视显示。
*1 启动指令 ON 时，显示输出的频率。与设定 Pr.992 ＝ “5” 时显示的频率设定值不同，显示考虑了上限 / 下限频率、频率跳变的值。
操作面板的输入输出端子监视 （Pr.52、Pr.774 ～ Pr.776、Pr.992）
•如果Pr.52 （Pr.774 ～ Pr.776、Pr.992）＝ “55 ～ 57”，则可在操作面板中监视输入输出端子的输入输出状态。
• 在信号输入了输入端子、或从输出端子输出时，LED 会亮灯。中央的 LED 会始终亮灯。
*1 即使未安装选件也可以对设定值 “56、57” 进行设定 （CC-Link 通讯功能内置产品时无法设定）。未安装选件时，监视显示全部为 OFF 状态。
Pr.52 设定值 状态 输出频率 输出电流 输出电压 异常表示
0 运行中 / 停止中 输出频率
输出电流 输出电压 异常表示
100
停止中
设定频率数
*1
运行中 输出频率
Pr.992 设定值 状态 M 旋钮按压时的显示监视
0 运行中 / 停止中 设定频率
100
停止中
设定频率数
*1
运行中 输出频率
Pr.52、Pr.774 ～
Pr.776、Pr.992 设定值
监视项目 监视内容
55 输入输出端子状态 显示变频器本体的输入输出端子的输入输出状态
56
*1
选件输入端子状态 显示 FR-A8AX、FR-E8AXY 的数字输入端子的输入状态
57
*1
选件输出端子状态
显示 FR-A8AY、FR-E8AXY 的数字输出端子以及 FR-A8AR 的继电器输出端子的输出
状态
344
12. （M）监视显示和监视输出信号
12.2 操作面板和通讯的监视显示选择
• 输入输出端子状态监视时，LED 的上部显示输入端子的输入状态、下部显示输出端子的输出状态。
*1 安装了 FR-E8TR、FR-E8TE7 时，固定为 OFF。
• 选件输入端子状态监视时，第 1 位 LED 的小数点 LED 亮灯。
ѝཞ⚟ᑨӞ
䗃ޕㄟᆀ
ũᱮ⽪ֻũ
䗃ޕ㠣ㄟᆀ67)ǃ5+ˈ
Ӿㄟᆀ581䗃ࠪᰦ
䗃ࠪㄟᆀ
,
,
2
2
,
,
,,
,
,,
,
,,
2
2
2
2
2
2
2
2
2
2
输入端子
记号 FR-E800 FR-E800-E FR-E800-SCE FR-E806 FR-E800-NC
I-1 RL － － － －
I-2 RM － － － －
I-3 RH － － － －
I-4 － － － － －
I-5 － － － － －
I-6 － － － － －
I-7 MRS － － － －
I-8 RES － － － －
I-9 STF DI0 － DI0 －
I-10 STR DI1 － DI1 －
I-11 － － － － －
I-12 － － － － －
输出端子
记号 FR-E800 FR-E800-E FR-E800-SCE FR-E806 FR-E800-NC
O-1 ABC ABC ABC ABC －
O-2 － － － ABC2 －
O-3 RUN － － RUN RUN
O-4 － － － － －
O-5 － － － － －
O-6 － － － － －
O-7 FU － － FU －
O-8
SO
*1
SO － － SO
O-9 － － － － －
O-10 － － － － －
O-11 － － － － －
O-12 － － － － －
ѝཞ⚟ᑨӞ
;
;
;
;
;
;
;;
;
;;
;
;
;
;
'<
;
;;
;
;;
;
;
ㅜս/('Ⲵሿᮠ⛩/('ᑨӞ
)5$$; )5($;<
345
12. （M）监视显示和监视输出信号
12.2 操作面板和通讯的监视显示选择
11
12
13
14
15
16
17
18
19
20

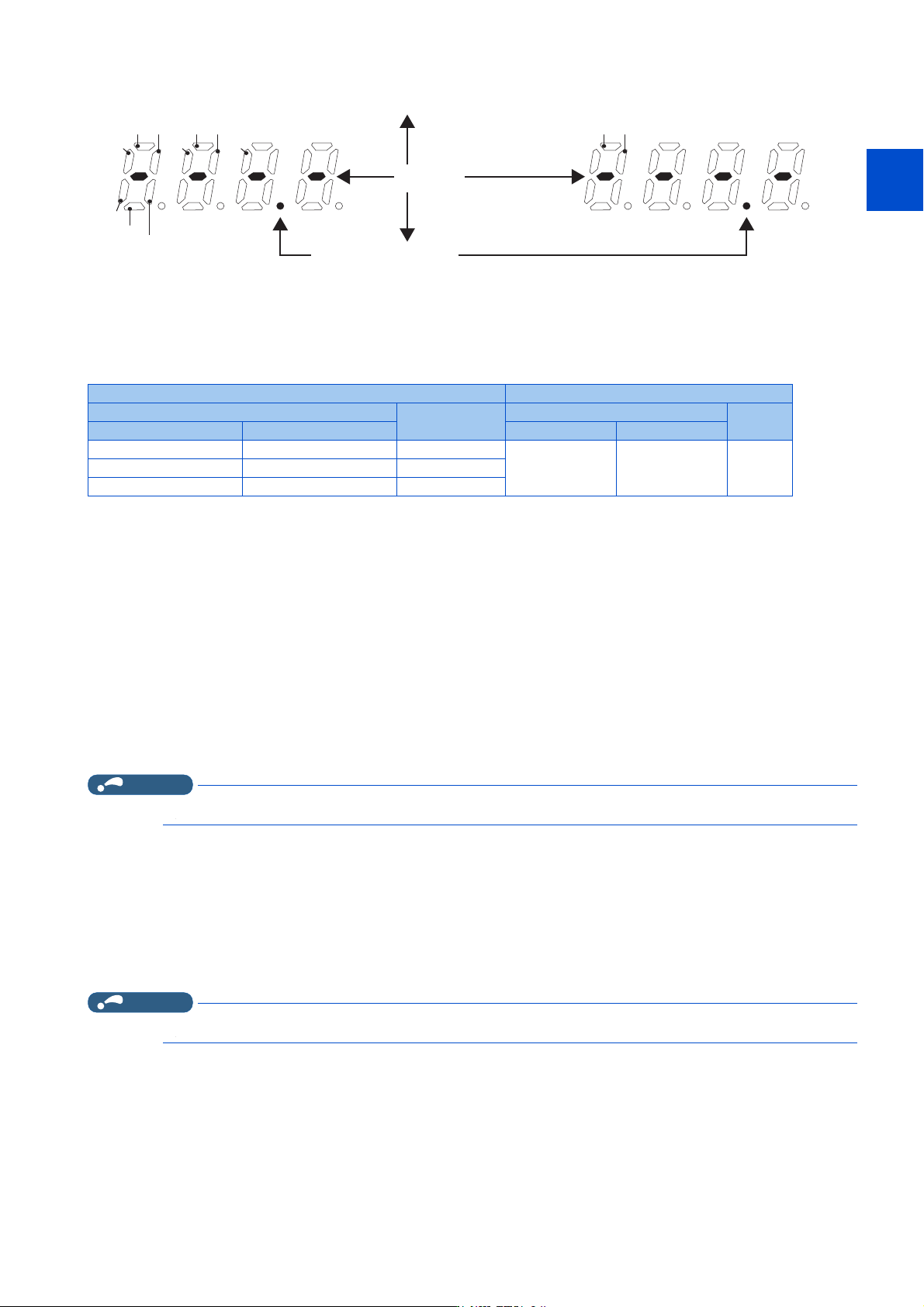

• 选件输出端子状态监视时，第 2 位 LED 的小数点 LED 亮灯。
累计电量监视和清除 （Pr.170、Pr.891）
• 累计电量监视 （Pr.52 ＝ “25”）是累计输出电量监视值，并且每 100ms 更新一次监视值。
• 监视值每 10min 向 EEPROM 中存储一次。此外，在电源 OFF 时（未安装 FR-E8DS 时）以及变频器复位时也会向 EEPROM 中存储。
• 通过 PU 进行监视及通过通讯进行监视时，显示单位和显示范围如下所示 （设定 Pr.891 ＝ “0、9999” 时）。
*1 0 ～ 99999.99kWh 的测量为 4 位显示。监视值超过 “99.99” 后，会进位为如 “100.0” 所示的数值，此时显示值的单位是 0.1kWh。对 10000kWh
以上进行监视时，应根据 Pr.891 转换位。
*2 0 ～ 99999.99kWh 的测量为 5 位显示。监视值超过 “999.99” 后，会进位为如 “1000.0” 所示的数值，此时显示值的单位是 0.1kWh。对 100000kWh
以上进行监视时，应根据 Pr.891 转换位。
• 可以将监视值的位根据 Pr.891 累计电力监视位切换次数的数值仅向右移动相应的位数。例如，Pr.891 ＝ “2” 时，监视
值为 1278.56kWh 的情况下，操作面板显示为 12.78 （100kWh 单位的显示），通讯数据为 13。
• Pr.891 ＝ “0 ～ 4” 时，如果超过上限值则被限制为上限值，表示需要移位。Pr.891 ＝ “9999” 时，如果超过上限值则
返回为 0 重新开始计数。
• 可以通过通讯，以 32 位数据进行累计电量监视 Pr.52 ＝ “77 ～ 80”）。1kWh 单位时的上限值为 42949672kWh，0.01kWh 单
位时的上限值为 42949672.94kWh。32 位累计电量监视时 Pr.891 的设定无效。（关于 32 位累计电量监视所对应的通讯，请
参照使用手册 （通讯篇）或通讯选件的使用手册。）
• 通过向 Pr.170 写入 “0”，可以清除累计电量监视。
NOTE
•即使Pr.170 中写入 “0” 并再次读取 Pr.170，也仍然显示 “9999” 或 “10”。
累计通电时间监视 （Pr.563）
• 累计通电时间监视 （Pr.52 ＝ “20”）对变频器出厂后的通电时间进行累计。
• 监视的显示单位，将 1h 作为 0.001 显示并计数至 65.53。
• 累计通电时间低于 1h 时以每 1min 为单位，1h 以上时以每 10min 为单位将监视值存储至 EEPROM 中。此外，在电源 OFF 时
（未安装 FR-E8DS 时）也会向 EEPROM 中存储。
• 监视值超过 65535h 后，变为从 0 开始的累计值。可通过 Pr.563 确认累计通电时间监视超过 65535h 的次数。
NOTE
• 累计通电时间低于 1h 而电源变为了 OFF 的情况下，不进行累计。
实际运行时间监视 （Pr.171、Pr.564）
• 在变频器内部每 1min 累计一次，经过 1h 后，实际运行时间监视 （Pr.52 ＝ “23”）的显示将会以 +0.001 进行累计。（变
频器停止时不进行累计。）
• 监视的显示单位，将 1h 作为 0.001 显示并计数至 65.53。
• 监视值每 10min 向 EEPROM 中存储一次。此外，在电源 OFF 时 （未安装 FR-E8DS 时）也会向 EEPROM 中存储。
• 监视值超过 65535h 后，变为从 0 开始的累计值。可通过 Pr.564 确认实际运行时间监视超过 65535h 的次数。
PU 通讯
范围
单位
范围
单位
操作面板
*1
参数模块
*2
Pr.170 ＝ 10 Pr.170 ＝ 9999
0 ～ 99.99kWh 0 ～ 999.99kWh 0.01kWh
0 ～ 9999kWh
0 ～ 65535kWh
（初始值）
1kWh100.0 ～ 999.9kWh 1000.0 ～ 9999.9kWh 0.1kWh
1000 ～ 9999kWh 10000 ～ 99999kWh 1kWh
