350 12. （M）监视显示和监视输出信号 12.3 端子 FM、端子 AM 的监视显示选择 关于端子 FM 的脉冲列输出 • 端子 FM 输出的最大脉冲列为 DC8V、2400pulses/s。 可以使用操作面板和参数模块通过校正参数 C0(Pr.900) FM 端子校正 调整脉冲宽度。 • 通过连接 1mA 满刻度的直流电流表或数字显示仪等，可以表示变频器的输出频率等数值。 *1 通过操作面板或参数模块进行校正时不需 要。 因…
349
12. （M）监视显示和监视输出信号
12.3 端子 FM、端子 AM 的监视显示选择
11
12
13
14
15
16
17
18
19
20

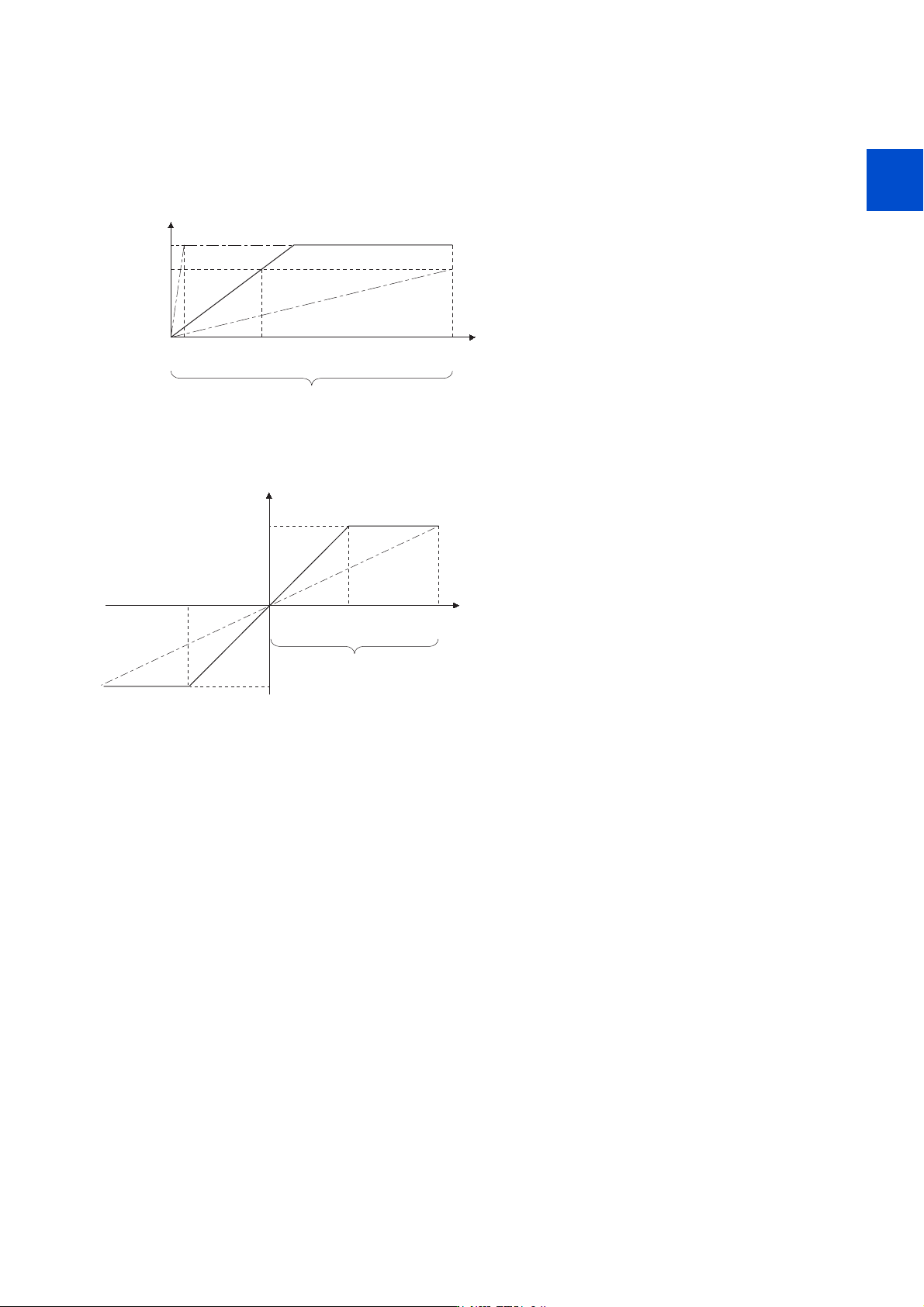

频率监视的标准 （Pr.55）
• 对频率监视值输出到端子 FM、端子 AM、端子 AM1 （使用 FR-E8AXY 时）时的满刻度值进行设定。
• FM 类型的变频器时，对端子 FM 的脉冲速度为 1440pulses/s 时的显示仪表的满刻度值进行设定。应对端子 FM-SD 所连接的
频率表 （1mA 模拟仪表）显示 60Hz 及 120Hz 等满刻度值时的频率进行设定。脉冲速度与变频器输出频率成正比。（最大脉
冲列输出为 2400pulses/s。）
• 对端子 AM （端子 AM1）的输出电压为 DC10V 时的显示仪表满刻度值进行设定。应对端子 AM-5 （端子 AM1-5）所连接的显示
仪表 （直流电压表 10V）显示 60Hz 及 120Hz 等满刻度值时的频率进行设定。输出电压与频率成正比。（最大输出电压为
DC10V。）
*1 参数初始值组不同时，值也会不同。（60Hz/50Hz）
*2 设定 Pr.290 监视器负输出选择＝ “1、5、9、13” 时可以输出负值
电流监视的标准 （Pr.56）
• 对电流监视值输出到端子 FM、端子 AM、端子 AM1 （使用 FR-E8AXY 时）时的满刻度值进行设定。
• FM 类型的变频器时，对端子 FM 的脉冲速度为 1440pulses/s 时的显示仪表的满刻度值进行设定。应对端子 FM-SD 所连接的
显示仪表 （1mA 模拟仪表）显示满刻度值时的电流进行设定。脉冲速度与输出电流监视值成正比。（最大脉冲列输出为
2400pulses/s。）
• 对端子 AM （端子 AM1）的输出电压为 DC10V 时的电流显示仪表满刻度值进行设定。应对端子 AM-5 （端子 AM1-5）所连接的
显示仪表 （直流电压表 10V）显示满刻度值时的电流进行设定。输出电压与输出电流监视值成正比。（最大输出电压为
DC10V。）
转矩监视的标准 （Pr.866）
• 对转矩监视值输出到端子 FM、端子 AM、端子 AM1 （使用 FR-E8AXY 时）时的满刻度值进行设定。
• FM 类型的变频器时，对端子 FM 的脉冲速度为 1440pulses/s 时的转矩显示仪表的满刻度值进行设定。应对端子 FM-SD 所连
接的显示仪表 （1mA 模拟仪表）显示满刻度值时的转矩进行设定。脉冲速度与转矩监视值成正比。（最大脉冲列输出为
2400pulses/s。）
• 对端子 AM （端子 AM1）的输出电压为 DC10V 时的转矩显示仪表满刻度值进行设定。应对端子 AM-5 （端子 AM1-5）所连接的
显示仪表 （直流电压表 10V）为满刻度值时的转矩进行设定。输出电压与转矩监视值成正比。（最大输出电压为 DC10V。）
+] +]
˄ࡍ٬˅
䗃ࠪ仁⦷ +]
3U䇮ᇊ㤳ത
㜹ߢˋV
㜹ߢ䙏ᓖ
3U䇮ᇊ㤳ത
'&9
+]
˄ࡍ٬˅
+]
'&9
+]
䗃ࠪ⭥
350
12. （M）监视显示和监视输出信号
12.3 端子 FM、端子 AM 的监视显示选择

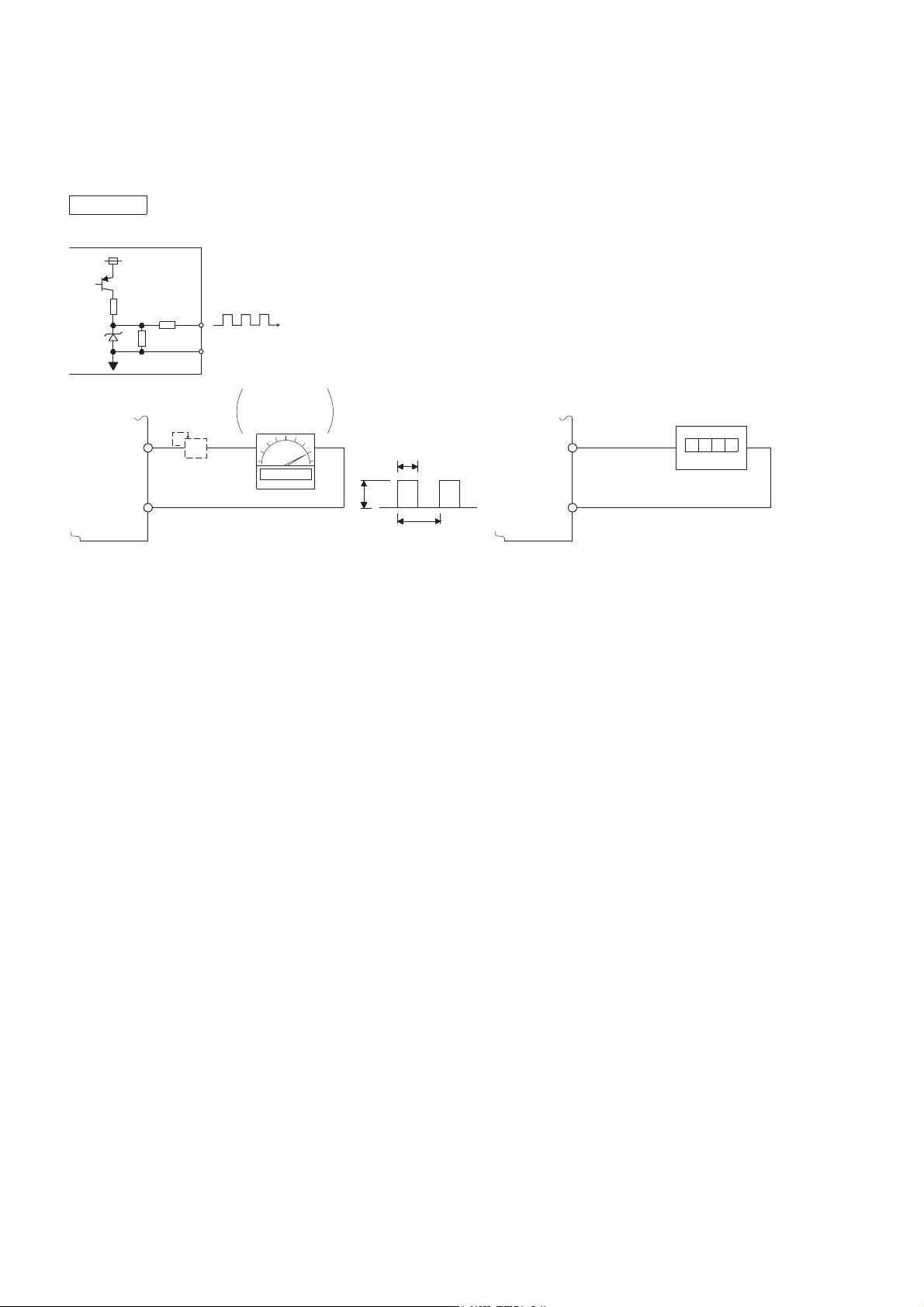

关于端子 FM 的脉冲列输出
• 端子 FM 输出的最大脉冲列为 DC8V、2400pulses/s。
可以使用操作面板和参数模块通过校正参数 C0(Pr.900) FM 端子校正调整脉冲宽度。
• 通过连接 1mA 满刻度的直流电流表或数字显示仪等，可以表示变频器的输出频率等数值。
*1 通过操作面板或参数模块进行校正时不需要。
因频率表在远处等原因需要在面前对频率表进行校正时，可以使用。
但是，连接刻度校正电阻时，频率表的指针可能无法满刻度摆动。此时，应同时使用通过操作面板或参数模块进行的校正。
*2 初始设定时，60Hz 时为 1mA 满刻度，端子 FM 频率 1440pulses/s。
仁ಘ
9
.
.
.
6'
)0
)0䗉࠰⭫䐥
DC8V
T2
T1
脉冲范围T1：通过校正参数C0进行调整
脉冲周期T2：通过3U设定（频率监视）
通过3U设定（电流监视）
(数字显示仪)
(－)
1440脉冲／s(＋)
FM
SD
显示仪
1mA满刻度模拟
仪表
(－)(＋)
1mA
FM
SD
刻度校正
电阻器*1
351
12. （M）监视显示和监视输出信号
12.4 端子 FM、端子 AM 的调整
11
12
13
14
15
16
17
18
19
20
12.4 端子 FM、端子 AM 的调整
可以使用操作面板和参数模块调整 （校正）端子 FM、端子 AM 的满刻度。
*1 （ ）内为使用液晶操作面板及参数模块时的参数编号。
*2 仅 FR-E800-1 可以设定。
*3 仅 FR-E800-4/FR-E800-5 可以设定。
*4 CC-Link 通讯功能内置产品不能进行设定。

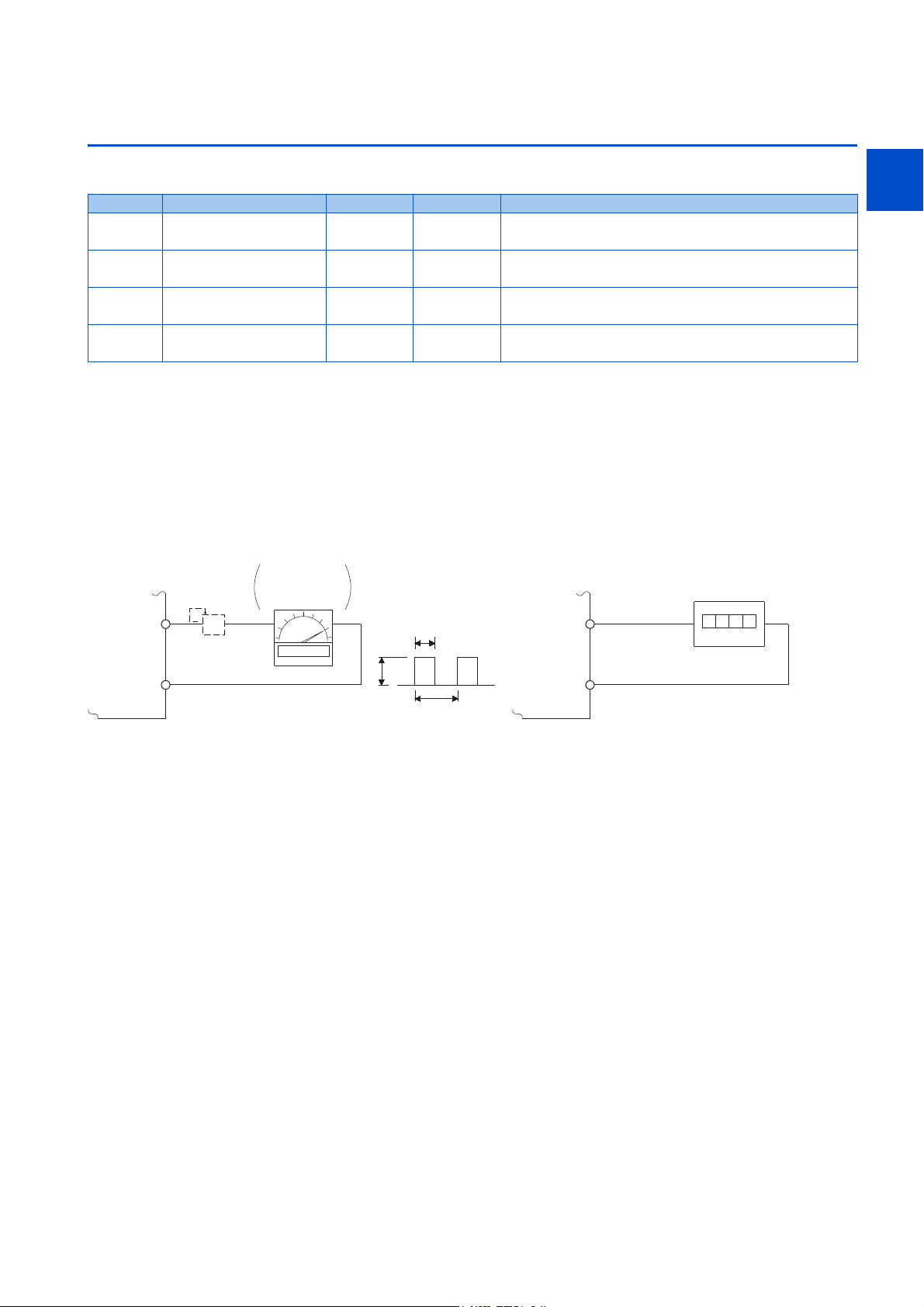

端子 FM 的校正 （C0(Pr.900)）（仅 FM 类型）
• 端子 FM 的输出为脉冲输出。通过设定 C0(Pr.900)，即使没有设置刻度校正电阻器，也可以通过参数对变频器所连接的仪
表进行刻度校正。
• 可以利用端子 FM 的脉冲列输出，进行数字计数器的数字显示。满刻度值时，输出 1440pulses/s。（各监视项目的满刻度
值，请参照第 347 页。）
*1 通过操作面板或参数模块进行校正时不需要。
因频率表在远处等原因需要在面前对频率表进行校正时，可以使用。
但是，连接刻度校正电阻时，频率表的指针可能无法满刻度摆动。此时，应通过操作面板或参数模块进行校正。
*2 初始设定时，60Hz 时为 1mA 满刻度，端子 FM 频率 1440pulses/s。
• 应按照以下步骤进行端子 FM 的校正。
1. 将显示仪表 （频率表）连接到变频器的端子 FM-SD 之间。（应注意极性。端子 FM 为正。）
2. 已连接刻度校正电阻器时，应将电阻值调为 “0” 或将其拆下。
3. 应设定 Pr.54 FM 端子功能选择。（参照第 347 页）
如果在监视中选择了输出频率或变频器输出电流等，则应预先通过 Pr.55 频率监视基准或 Pr.56 电流监视基准设定
输出信号为 1440pulses/s 的输出频率或电流值。通常情况下，在 1440pulses/s 时仪表为满刻度。
4. 最大输出时，仪表指针没有指向最大时，应通过 C0(Pr.900) 进行校正。
Pr. 名称 初始值 设定范围 内容
C0(900)
M310
*1*2*4
FM 端子校正 － - 对端子 FM 所连接的仪表进行刻度校正。
C1(901)
M320
*1*3*4
AM 端子校正 － - 对端子 AM 所连接的模拟仪表进行刻度校正。
867
M321
*3
AM 输出滤波器 0.01s 0 ～ 5s 设定端子 AM 的输出滤波。
1200
M390
*3
AM 输出偏置校正 3000 2700 ～ 3300 对模拟输出 0 时的仪表进行刻度校正。
DC8V
T2
T1
脉冲范围T1：通过校正参数C0进行调整
脉冲周期T2：通过3U设定（频率监视）
通过3U设定（电流监视）
(数字显示仪)
(－)
1440脉冲／s(＋)
FM
SD
显示仪
1mA满刻度模拟
仪表
(－)(＋)
1mA
FM
SD
刻度校正
电阻器*1
