356 12. （M）监视显示和监视输出信号 12.5 节能监视 省电瞬时监视 (1) 省电、2) 省电率 ) • 省电监视 ( 1) ) 是对工频运行时的消耗功率 （推算值）的省电效果 （差分）进行计算，并显示于主监视。 • 下述情况下，省电监视 ( 1) ) 为 “0”。 • 省电率监视 ( 2) ) 是在设定了 Pr.895 节能功率标准值 ＝ “0” 的情况下， 显示将工频运行时的消耗功率 （推算值） 作为 100% 时的省…
355
12. （M）监视显示和监视输出信号
12.5 节能监视
11
12
13
14
15
16
17
18
19
20
节能监视一览
• 可以通过省电效果监视 （Pr.52、Pr.54、Pr.158、Pr.774 ～ Pr.776、Pr.992 ＝ “50”）进行监视的项目如下所示。
（仅可以向 Pr.54 （端子 FM）、Pr.158 （端子 AM）输出 1) 省电、3) 省电平均值。）
• 可以通过省电累计监视 （Pr.52、Pr.774 ～ Pr.776、Pr.992 ＝ “51”）进行监视的项目如下所示。
（累计监视时，可以通过 Pr.891 累计电力监视位切换次数对监视值进行右移移位。）
*1 通过通讯进行监视时，显示单位为 1 单位。例如，“10.00kWh” 时，通讯数据为 “10”。
*2 液晶操作面板及参数模块时，显示为 “kW”。
NOTE
• 操作面板为 4 位显示。例如，0.01 单位的监视值超过 “99.99” 时，会进位为如 “100.0” 所示的数值，此时显示值的单位是
0.1。最大显示为 “9999”。
• 参数模块显示 5 位。例如，0.01 单位的监视值超过 “999.99” 时，会进位为如 “1000.0” 所示的数值，此时显示值的单位是
0.1。最大显示为 “99999”。
• Pr.898 节能累计值监视清除＝ “9999” 时，通过通讯进行监视时的上限值为 “65535”。0.01 单位的监视的上限值为
“655.35”，0.1 单位的监视的上限值为 “6553.5”。
节能监视项目 内容和计算公式 单位
参数设定
Pr.895 Pr.896 Pr.897 Pr.899
1) 省电
工频运行时所需的功率的推算值与变频器计算
的输入功率的差
工频运行时功率－输入功率
0.01kW 9999
－9999
－
2) 省电率
工频运行时为 100% 的省电的比例
0.1%
0
以 Pr.893 为 100% 的省电的比例
1
3) 省电平均值
一定时间 （Pr.897）内的省电量的时间的平均
值
0.01kWh 9999
9999
0～
1000h
4) 省电率平均值
以工频运行时为 100% 的省电平均值的比例
0.1%
0
以 Pr.893 为 100% 的省电平均值的比例
1
5) 省电费平均值
省电平均值的费用换算值
3) 省电平均值 ×Pr.896
0.01/0.1 － 0 ～ 500
ⴱ⭥
ᐕ仁䘀㹼ᰦ⭥࣋
h
ⴱ⭥
3U
h
ⴱ⭥hW
3U
ⴱ⭥⦷hW
3U
h
ⴱ⭥ᒣ൷٬
3U
h
节能监视项目 内容和计算公式 单位
参数设定
Pr.895 Pr.896 Pr.897 Pr.899
6) 省电量
以时间累计省电
Σ( 1) 省电 ×Δt）
0.01kWh
*1*2
－9999
－
9999
7) 省电量费用
省电量的费用换算值
6) 省电量 ×Pr.896
0.01
*1
－0～500
8) 年度省电量
年度省电量的推算值
0.01kWh
*1*2
－9999
0 ～ 100%
9) 年度省电量费用
年度省电量的费用换算
8) 年度省电量 ×Pr.896
0.01
*1
－0～500
ⴱ⭥䟿
ⴱ⭥࣋㍟䇑ѝⲴ䘀㹼ᰦ䰤
hhh
3U
356
12. （M）监视显示和监视输出信号
12.5 节能监视
省电瞬时监视 (1) 省电、2) 省电率 )
• 省电监视 (1)) 是对工频运行时的消耗功率 （推算值）的省电效果 （差分）进行计算，并显示于主监视。
• 下述情况下，省电监视 ( 1)) 为 “0”。
• 省电率监视 ( 2)) 是在设定了 Pr.895 节能功率标准值＝ “0” 的情况下，显示将工频运行时的消耗功率（推算值）作为
100% 时的省电率。另外，设定了 Pr.895 ＝ “1” 时，显示将 Pr.893 节能监视标准 （电机容量）的设定值作为 100% 时的
省电率。

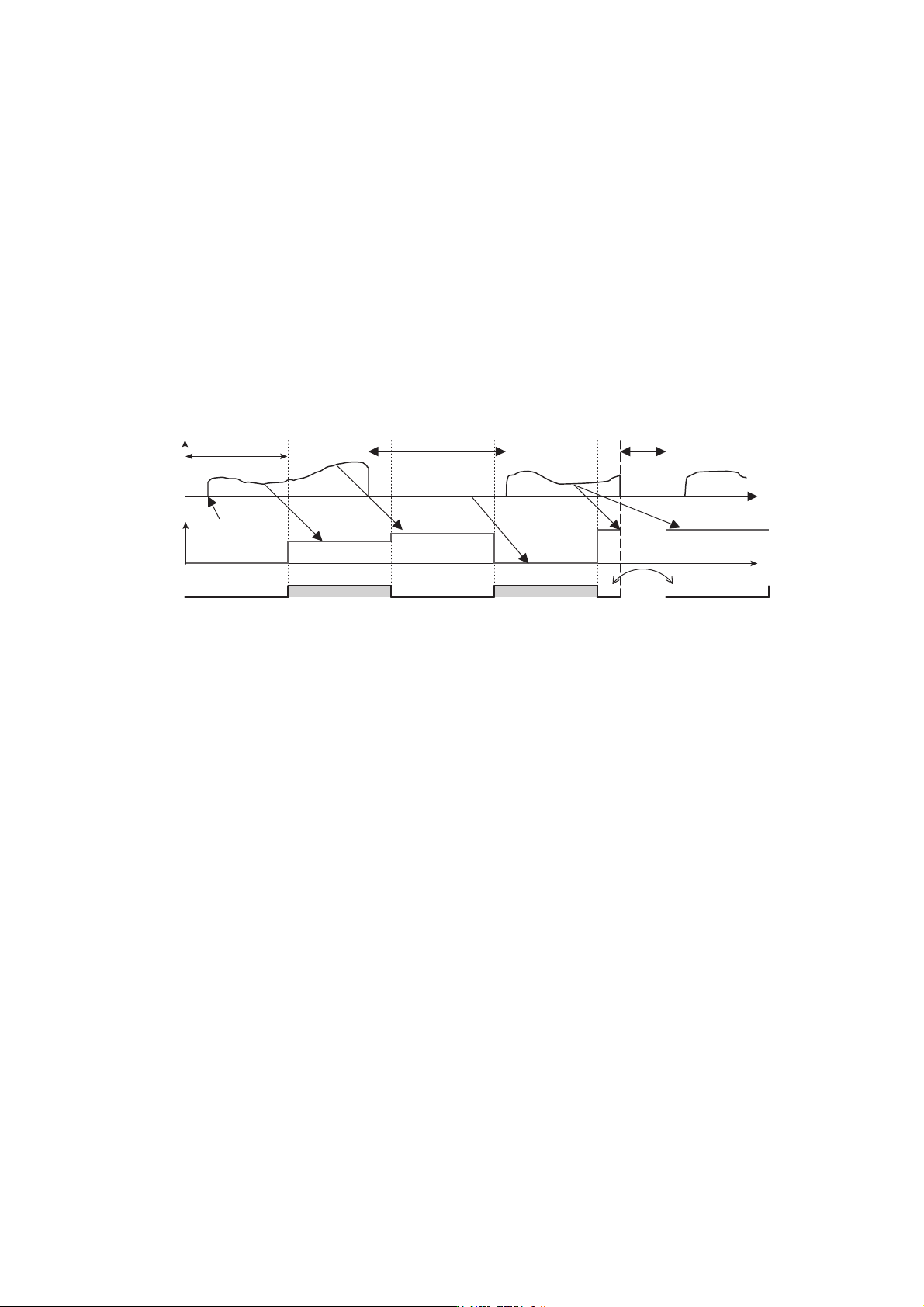

省电平均值监视 ( 3) 省电平均值、 4) 省电率平均值、 5) 省电费平均值 )
•将Pr.897 节能监视平均时间设定为 9999 以外的值时可以显示省电平均值监视。
• 省电平均值监视 (3)) 是按平均时间显示省电量的单位时间平均值。
• 平均值的更新是以变更了 Pr.897 的设定时，或电源 ON 时，或变频器复位时为开始起点，每隔平均时间进行一次更新。每
次更新平均值时，省电平均值更新时机信号 （Y92）均反转。
• 省电率平均值监视 (4)) 是在 Pr.895 节能功率标准值中设定了 “0” 或 “1” 的情况下，每隔平均时间显示省电率 (2))
的单位时间平均值。
• 省电费平均值监视 (5)) 是在 Pr.896 电力单价中设定了每 1kWh 的费用 （电量单价）后，显示相对于省电平均值的费用
（省电平均值 ( 3))×Pr.896）。
省电监视的计算值为负值。
直流制动动作时。
未连接电机 （输出电流监视为 0A）。
ᰦ䰤
3U˙ǒKǓᰦ
㢲㜭ⷜ䰤٬
ǒN:Ǔ
㢲㜭ᒣ൷٬
ǒN:Ǔ
<
ᔰ䘀㹼
ࡍ⅑䗃ࠪ
ᒣ൷ ᒣ൷
ڌ→ѝ
ᒣ൷
ᒣ൷
⭥Ⓚ2))
к⅑٬
䇠ᗶࣘ࠷ᯝ⭥Ⓚ
ᰦⲴ+L/RZ
ᰦ䰤
3U
357
12. （M）监视显示和监视输出信号
12.5 节能监视
11
12
13
14
15
16
17
18
19
20

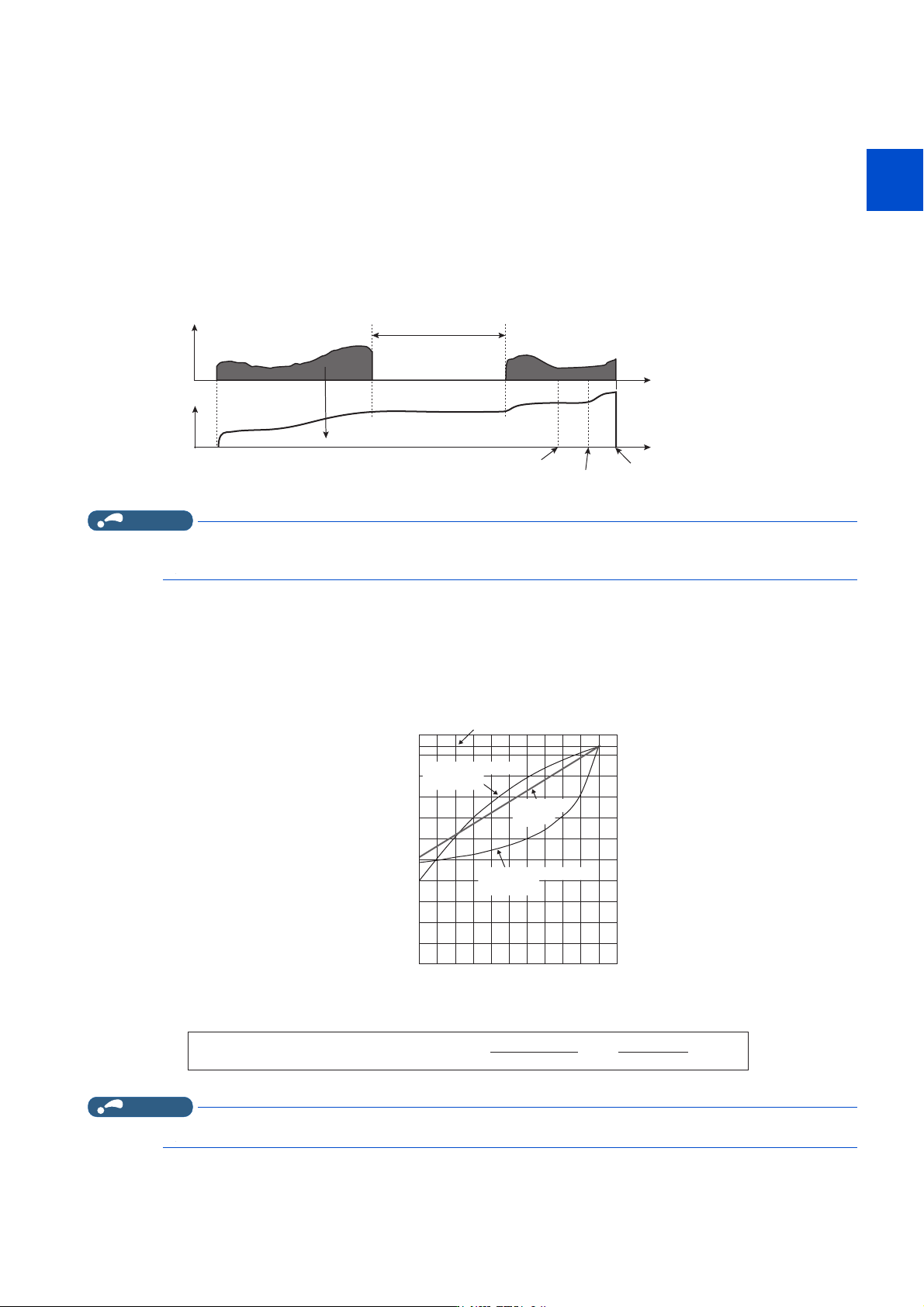

省电累计监视 （6) 省电、7) 省电费用、8) 年度省电、9) 年度省电费用）
• 省电累计监视可以对监视值的位仅向右移动 Pr.891 累计电力监视位切换次数所设定的次数。例如，Pr.891 ＝ “2” 时，
监视值为 1278.56kWh 的情况下，操作面板显示为 12.78（100kWh 单位的显示），通讯数据为 13。Pr.891 ＝“0～4”时，
如果超过上限值则被限制为上限值，表示需要移位。Pr.891 ＝ “9999” 时，如果超过上限值则返回为 0 重新开始计数。其
他监视会受显示上限值的限制。
• 省电量监视 (6)) 可以测量一定期间内的电量。应按下述步骤进行测量。
1. 向 Pr.898 节能累计值监视清除中写入 “9999” 或 “10”。
2. 在实际开始测量时向 Pr.898 中写入 “0” 以清除省电累计监视值，并开始累计省电。
3. 在结束测量时向 Pr.898 中写入 “1” 以保持省电累计监视值。
NOTE
• 省电累计监视值每小时存储一次。因此，1h 内切断电源后再接通时，将显示上次存储的监视值，并开始累计。（有时累计监视
值会减小）
关于工频运行的功率推算值 （Pr.892、Pr.893、Pr.894）
• 从出口侧挡板控制 （风扇）、进口侧挡板控制 （风扇）、阀门控制 （泵）及工频驱动 4 种特性曲线中选择工频运行曲线，
并在 Pr.894 工频时控制选择中进行设定。
•在Pr.893 节能监视标准 （电机容量）中设定电机容量 （泵容量）。
• 根据下图通过各运行曲线和对额定的转数比 （当前的输出频率／ Pr.3 基准频率）推算工频运行时的消耗功率 （%）。
•根据Pr.893 设定的电机容量和 Pr.892 负载率，通过以下公式计算工频时消耗功率推算值 （kW）。
NOTE
• 工频运行时，由于转数不会达到电源频率以上，因此在输出频率为 Pr.3 基准频率以上时，转数为恒定值
ᰦ䰤
㢲㜭ⷜ䰤٬
ǒN:Ǔ
㢲㜭䟿
ǒN:Ǔ
ᔰ㍟䇑
˄3U˙˅
㍟䇑
ڌ→ѝ
⭥Ⓚ2))
ᰦ䰤
؍ᤱ
˄3U˙˅
䟽ᯠᔰ㍟䇑
˄3U˙ᡆ˅
䲔˄3U˙˅
䘀㹼ᰦ
䘀㹼ᰦ
ሩ仍ᇊⲴ䖜䙏ᮠ>@
ࠪח仾䰘᧗ࡦ
˄仾ᡷ˅
ޕח仾䰘᧗ࡦ
˄仾ᡷ˅
䰰䰘᧗ࡦ
˄⌥˅
ᐕ仁傡ࣘ
⎸㙇࣏⦷>@
ᐕ仁ᰦ⎸㙇࣏⦷᧘㇇٬N:˙3UN:h
⎸㙇࣏⦷
h
