367 12. （M）监视显示和监视输出信号 12.6 输出端子功能选择 11 12 13 14 15 16 17 18 19 20 再生状态输出信号 （Y32 信号） • 矢量控制过程中，电机处于再生状态时 （电机为发电制动状态） ，再生状态 （Y32）信号将为 ON。一旦为 ON，则信号至少 保持 100ms。 • 停止中、预备励磁中，则为 OFF。 • 使用 Y32 信号时，应在 Pr.190 ～ Pr.197 （输出端子功能…
366
12. （M）监视显示和监视输出信号
12.6 输出端子功能选择
• 使用 RY、RY2、RY3、RUN、RUN2、RUN3 信号时，请参照下述内容对 Pr.190 ～ Pr.197 （输出端子功能选择）进行功能分配。
NOTE
• 初始设定状态下，RUN 信号 （正逻辑）分配给端子 RUN。（仅限标准规格产品）
正转中、反转中信号 （Y30、Y31 信号）
• 矢量控制时，根据电机实际旋转输出正转中 （Y30）信号、反转中 （Y31）信号。
• 速度控制、转矩控制时的预备励磁中 （零速、伺服锁定），Y30、Y31 为 OFF。
• 使用 Y30 信号时，应在 Pr.190 ～ Pr.197 （输出端子功能选择）中设定 “30 （正逻辑）或 130 （负逻辑）”，向输出端子
分配功能。
• 使用 Y31 信号时，应在 Pr.190 ～ Pr.197 （输出端子功能选择）中设定 “31 （正逻辑）或 131 （负逻辑）”，向输出端子
分配功能。
NOTE
• V/F 控制、先进磁通矢量控制、实时无传感器矢量控制、PM 无传感器矢量控制时，始终为 OFF。
• 在变频器停止时由于外力等使电机转动时，Y30、Y31 保持 OFF。
输出信号
Pr.190 ～ Pr.197 设定值
正逻辑 负逻辑
RY 11 111
RY2 33 133
RY3 37 137
RUN 0 100
RUN2 44 144
RUN3 45 145
↓䖜
৽䖜
ᰦ䰤
亴༷࣡⻱
⭥ᵪᇎ
䱵䖜䙏
21
<
<
21
367
12. （M）监视显示和监视输出信号
12.6 输出端子功能选择
11
12
13
14
15
16
17
18
19
20

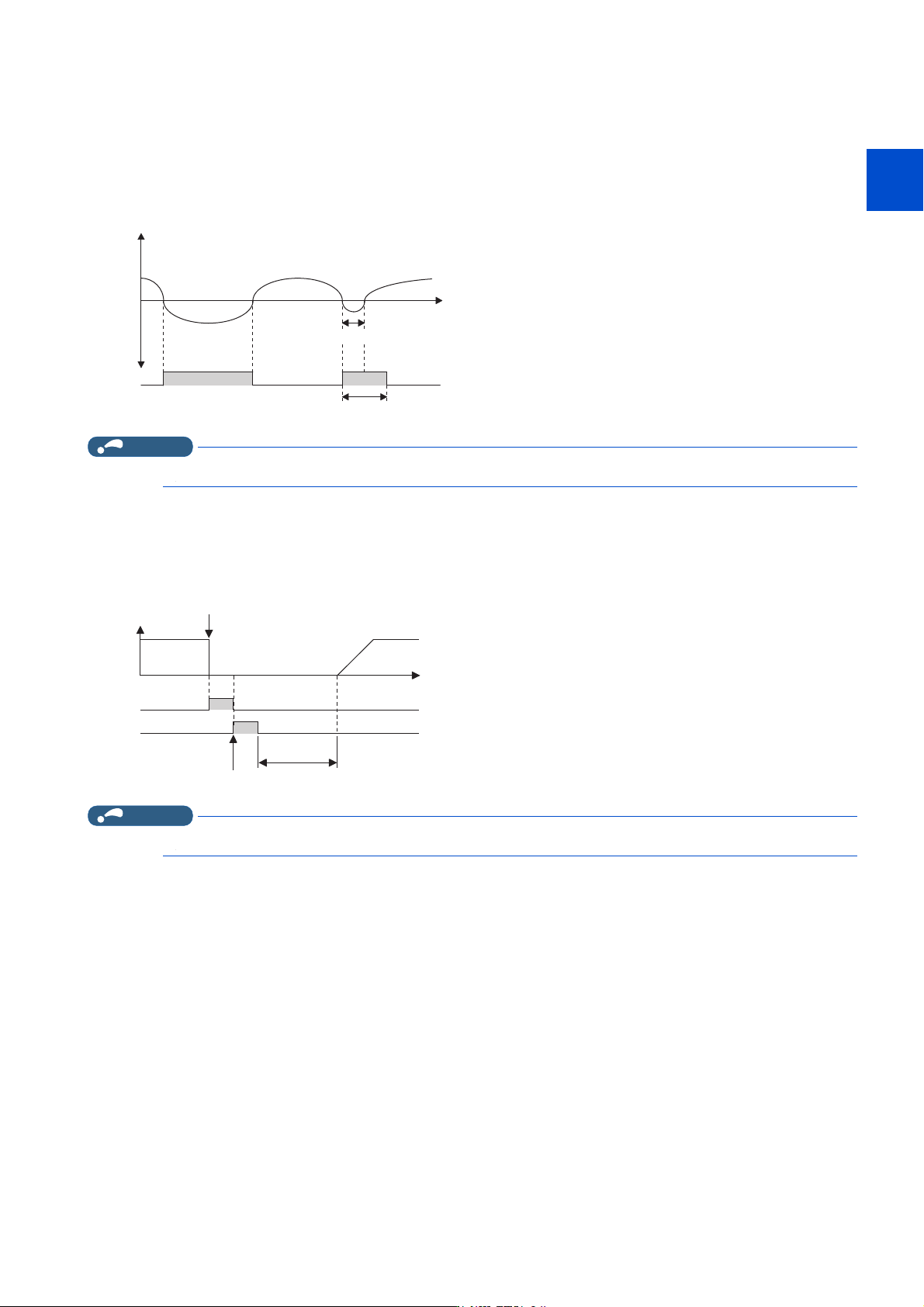

再生状态输出信号 （Y32 信号）
• 矢量控制过程中，电机处于再生状态时 （电机为发电制动状态），再生状态 （Y32）信号将为 ON。一旦为 ON，则信号至少
保持 100ms。
• 停止中、预备励磁中，则为 OFF。
• 使用 Y32 信号时，应在 Pr.190 ～ Pr.197 （输出端子功能选择）中设定 “32 （正逻辑）或 132 （负逻辑）”，向输出端子
分配功能。
NOTE
• V/F 控制、先进磁通矢量控制、实时无传感器矢量控制、PM 无传感器矢量控制时，始终为 OFF。
异常输出信号 （ALM 信号）
• 变频器保护功能起动时输出异常 （ALM）信号。
• 初始设定状态下，ALM 信号分配给端子 ABC。
NOTE
• 变频器报警的详细内容，请参照使用手册 （维护篇）。
ᰦ䰤
2))21 21
؍ᤱPVؑ
<
⭏ˉ
䘀㹼ˇ
н䏣PV
21
༽ս༴⨶
˄㓖V˅
2))
21
21
2))
༽ս
䗃ࠪ仁⦷
$/0
5(6
仁ಘ⭏ᔲᑨ
˄䗃ࠪ࠷ᯝ˅
ᰦ䰤
368
12. （M）监视显示和监视输出信号
12.6 输出端子功能选择
输入 MC 切断 （Y91 信号）
• 由于变频器的电路故障导致报警及接线异常从而发生报警时，输出异常输出 3 （Y91）信号。
• 使用 Y91 信号时，应在 Pr.190 ～ Pr.197 （输出端子功能选择）中设定 “91 （正逻辑）或 191 （负逻辑）”，向输出端子
分配功能。
• 下表所示为输出 Y91 信号的报警。（关于报警内容，请参照使用手册 （维护篇）。)
顺控功能特殊继电器的功能变更
• 通过设定 Pr.313 ～ Pr.322，可以变更顺控功能的特殊继电器 （SM1225 ～ SM1234）的功能。（关于顺控功能的详细内容，
请参照顺控功能编程手册。）
参照参数
Pr.13 启动频率 第 269 页、第 270 页
异常内容
浪涌电流抑制电路异常 （E.IOH）
CPU 错误 （E.CPU）
CPU 错误 （E.6）
CPU 错误 （E.7）
变频器参数储存器元件异常 （控制基板）（E.PE）
变频器参数存储器元件异常 （主电路基板）（E.PE2）
内部元件异常 (E.PE6)
输出侧接地短路过电流 （E.GF）
输出缺相 （E.LF）
制动晶体管异常 （E.BE）
内部电路异常 （E.13）
