369 12. （M）监视显示和监视输出信号 12.7 输出频率的检测 11 12 13 14 15 16 17 18 19 20 12.7 输出频率的检测检测变频器输出频率，对输出信号进行输出。 *1 Gr.1、Gr.2 表示参数初始值组。（参照第5 4 页）  输出频率到达动作范围（SU 信号、Pr.41） • 输出频率达到设定频率时，输出频率到达（SU）信号。 • 可以将设定频率作为 100%，在 ±1% ～ ±10…

368

12. （M）监视显示和监视输出信号

12.6 输出端子功能选择

 输入 MC 切断（Y91 信号）

• 由于变频器的电路故障导致报警及接线异常从而发生报警时，输出异常输出 3 （Y91）信号。

• 使用 Y91 信号时，应在 Pr.190 ～ Pr.197 （输出端子功能选择）中设定 “91 （正逻辑）或 191 （负逻辑）”，向输出端子

分配功能。

• 下表所示为输出 Y91 信号的报警。（关于报警内容，请参照使用手册（维护篇）。)

 顺控功能特殊继电器的功能变更

• 通过设定 Pr.313 ～ Pr.322，可以变更顺控功能的特殊继电器（SM1225 ～ SM1234）的功能。（关于顺控功能的详细内容，

请参照顺控功能编程手册。）

参照参数

Pr.13 启动频率　 第 269 页、第 270 页

异常内容

浪涌电流抑制电路异常（E.IOH）

CPU 错误（E.CPU）

CPU 错误（E.6）

CPU 错误（E.7）

变频器参数储存器元件异常（控制基板）（E.PE）

变频器参数存储器元件异常（主电路基板）（E.PE2）

内部元件异常 (E.PE6)

输出侧接地短路过电流（E.GF）

输出缺相（E.LF）

制动晶体管异常（E.BE）

内部电路异常（E.13）

369

12. （M）监视显示和监视输出信号

12.7 输出频率的检测

检测变频器输出频率，对输出信号进行输出。

*1 Gr.1、Gr.2 表示参数初始值组。（参照第54页）

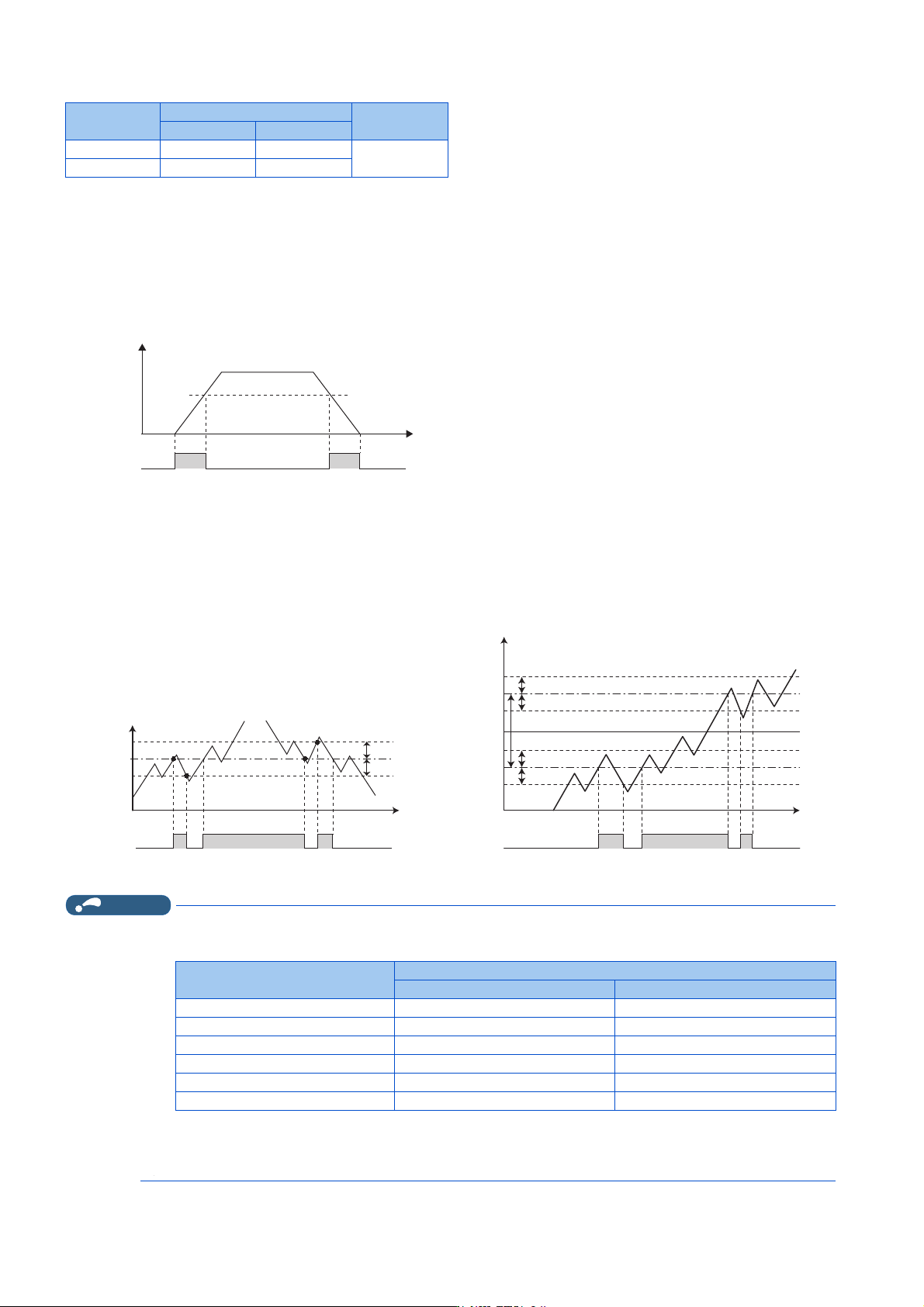

 输出频率到达动作范围（SU 信号、Pr.41）

• 输出频率达到设定频率时，输出频率到达（SU）信号。

• 可以将设定频率作为 100%，在 ±1% ～ ±100% 的范围内调整 Pr.41。

• 可用于确认到达设定频率、相关设备的动作开始信号等。

• 使用SU信号时，应在Pr.190～Pr.197（输出端子功能选择）中设定“1（正逻辑）或101（负逻辑）”，向输出端子分配功能。

 输出频率检测（FU （FB）信号、Pr.42、Pr.43）

• 输出频率为 Pr.42 设定值以上时，对输出频率检测信号（FU）/ 速度检测（FB）信号进行输出。

• FU 信号可以用于电磁制动的起动、解除信号等。在 PLG 反馈控制的情况下对带制动器的电机进行制动器解除时，应使用变

频器运行中（RUN）信号。（使用了 FU 信号时，可能会无法解除制动器。）

• 与在输出频率（频率指令值）达到设定频率时输出 FU 信号相比，在电机实际检测速度（实时无传感器矢量控制时：速度

推断值，矢量控制时：反馈值）达到设定频率时输出 FB 信号。V/F 控制、先进磁通矢量控制、PLG 反馈控制时，FU 信号与

FB 信号为相同输出。

• 如果在 Pr.43 中设定检测频率，则也可以设定反转专用的频率检测。对于改变升降运行等正转（上升）和反转（下降）过

程中的电磁制动的时机有效。

• Pr.43 ≠ “9999” 时，正转时为 Pr.42 设定值，反转时为 Pr.43 设定值。

Pr. 名称

初始值

设定范围内容

Gr.1 Gr.2

M441

频率到达动作范围 10% 0 ～ 100% 设定 SU 信号为 ON 的等级。

M442

输出频率检测 6Hz 0 ～ 590Hz 设定 FU （FB）信号为 ON 的频率。

M443

反转时输出频率检测 9999

0 ～ 590Hz 设定反转时 FU （FB）信号为 ON 的频率。

9999 与 Pr.42 设定值相同

865

M446

低速度检测 1.5Hz 0 ～ 590Hz 设定 LS 信号为 ON 时的频率。

870

M440

速度检测迟滞 0Hz 0 ～ 15Hz 对检测频率设定滞后宽度。

䗃ࠪ仁⦷+]

䇮ᇊ仁⦷ 䈳ᮤ㤳ത3U

ᰦ䰤

2))2))

↓䖜

৽䖜

ᰦ䰤

䗃ࠪؑ

䗃ࠪ仁⦷+]

3U

3U

2))212))212)))8)%

370

12. （M）监视显示和监视输出信号

12.7 输出频率的检测

• 应参考下表，对各个信号在 Pr.190 ～ Pr.197 （输出端子功能选择）中进行端子功能的分配。

 低速度检测（LS 信号、Pr.865）

• 输出频率为 Pr.865 低速度检测设定值以下时，输出低速度检测信号（LS）。

• 在实时无传感器矢量控制、矢量控制、PM 无传感器矢量控制下进行速度控制时，由于转矩限制功能起动而使频率下降至

Pr.865 设定值、且输出转矩超过 Pr.874 OLT 水平设定设定值的状态持续 3s 后，将显示报警（E.OLT）并停止变频器的输出。

• 应通过在 Pr.190 ～ Pr.197 （输出端子功能选择）中设定 “34 （正逻辑）或 134 （负逻辑）”，对 LS 信号进行输出端子

的功能分配。

 速度检测迟滞（Pr.870）

防止速度检测信号的抖动。如果改变输出频率，则下述信号将可能反复进行 ON/OFF （抖动）。

• 频率到达信号（SU）

• 速度检测信号（FB）

• 低速度检测信号（LS）

此时，通过对检测频率设定滞后，可以防止信号的抖动。

NOTE

• 在直流制动中、启动时调谐过程中，各个信号均为 OFF。

• 各个信号的与设定频率作比较的频率，根据控制方式的不同而不同。

• 如果增大 Pr.870 设定值，则频率检测信号（SU、FB、LS）的响应性变差。

• LS 信号与 FB 信号的 ON/OFF 的逻辑为相反方向的动作。

• 如果通过 Pr.190 ～ Pr.197（输出端子功能选择）变更端子分配，则可能会影响其他功能。应确认各端子的功能后再进行设定。

输出信号

Pr.190 ～ Pr.197 设定值
