12.10 远程输出功能
可以像可编程控制器的远程输出端子那样来控制变频器的输出信号的 ON/OFF。
远程输出的设定 （REM 信号、Pr.496、Pr.497）
• 可以通过 Pr.496、Pr.497 的设定使分配至输出端子的信号 ON/OFF。通过通讯对分配至远程输出端子的信号进行 ON/OFF 控
制。
•应在Pr.190 ～ Pr.192、Pr.197 （输出端子功能选择）中设定 “96 （正逻辑）或者 196 （负逻辑）”，向远程输出所使用
的端子分配远程输出 （REM）信号。
• 如果参照下图在 Pr.496、Pr.497 的端子位 （分配了 REM 信号的端子）设置 1，则分配给输出端子的信号为 ON （负逻辑时
为 OFF）。此外，如果设置 0，则分配给输出端子的信号为 OFF （负逻辑时为 ON）。
• 例如，如果设定 Pr.190 RUN 端子功能选择＝ “96 （正逻辑）” 且在 Pr.496 中设定 “1” （H01），则分配给端子 RUN 的
信号为 ON。
Pr.496
Pr.497
*1 任意
*2 仅可在安装了增设输出选件 （FR-A8AY）或通讯时使用 Y0 ～ Y6。
*3 仅可在安装了增设输入输出选件 （FR-E8AXY）或通讯中使用 Y1、Y2。
*4 仅可在安装了继电器输出选件 （FR-A8AR）或通讯时使用 RA1 ～ RA3。
*5 根据机型无物理端子时，仅支持通过通讯进行输出。
Pr. 名称 初始值 设定范围 内容
495
M500
远程输出选择 0
0 电源 OFF 时远程输出内容清除
变频器复位中、远程输出内容
清除
1 电源 OFF 时远程输出内容保持
10 电源 OFF 时远程输出内容清除
变频器复位中、远程输出内容
保持
11 电源 OFF 时远程输出内容保持
496
M501
远程输出内容 1 0 0 ～ 4095 在本体输出端子或通讯的各输出端子的对应位中设定值。
497
M502
远程输出内容 2 00～4095
在选件 FR-A8AY、FR-E8AXY、FR-A8AR 或通讯的各输出端子的对应
位中设定值。
E E
$%&
$%&
)8
581
E E
<
<
5$
5$
5$
<
<
<
<
<
376
12. （M）监视显示和监视输出信号
12.10 远程输出功能

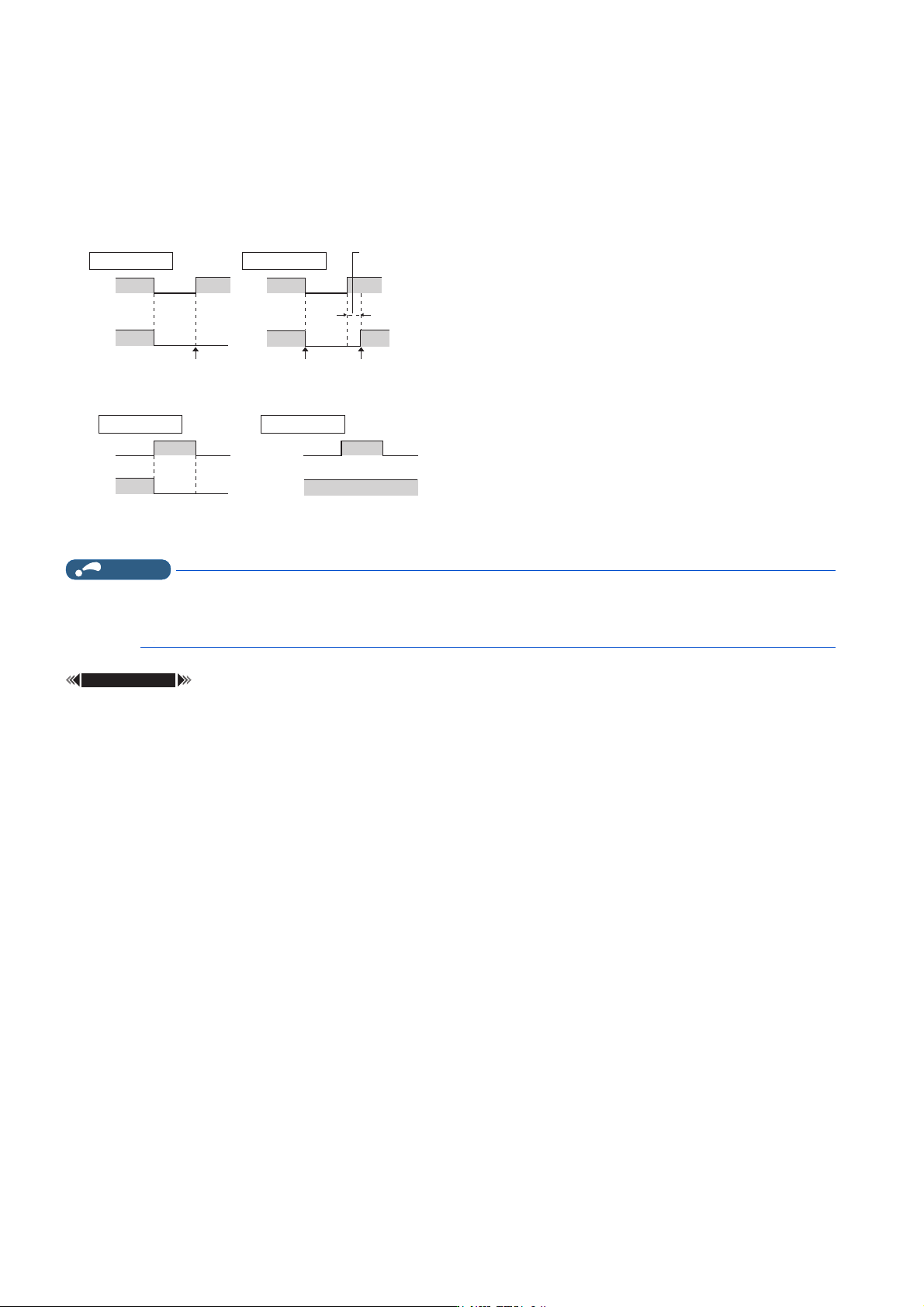

远程输出内容的保持 （REM 信号、Pr.495）
• Pr.495 ＝ “0 （初始值）、10” 时，如果电源复位 （包括停电），则清除 REM 信号输出。（分配给端子的信号的 ON/OFF 状
态依从 Pr.190 ～ Pr.192、Pr.197 的设定。）此外，Pr.496、Pr.497 的设定值也为 “0”。
• Pr.495 ＝ “1、11” 时，由于电源 OFF 前的远程输出内容会存储在 EEPROM 中，所以电源恢复时会输出与电源 OFF 前相同
的信号。但是，Pr.495 ＝ “1” 的情况下，变频器复位 （端子复位、通讯的复位请求）时不进行存储。
• Pr.495 ＝ “10、11” 时，即使在变频器复位过程中也保存复位之前的信号。
NOTE
•未通过Pr.190 ～ Pr.192、Pr.197 分配 REM 信号的输出端子，即使在 Pr.496、Pr.497 的端子位设置 0/1，输出端子也不会变为
ON/OFF。（根据分配的功能进行 ON/OFF 切换。）
• 在变频器复位过程中电源变了为 OFF 的情况下，即使设定了 Pr.495 ＝ “1、11” 也无法存储远程输出内容。
参照参数
Pr.190 ～ Pr.197 （输出端子功能选择） 第 359 页
⭥Ⓚ
2)) 2))
212))
⭥Ⓚ
5(05(0
5(0ؑ䲔 5(0ؑ؍ᤱ
仁ಘ
༽սᰦ䰤
˄㓖V˅
3U˙ǃ 3U˙ǃ
↙䙱䗇Ⲻᐛ֒⽰ׁ
གྷփᰬⲺؗ⣬ᘷ
༽ս
21
21
2))
5(0
༽ս
21
21
5(0
3U˙ǃ
3U˙ǃ
3U Āāᰦˈሶ䘄എࡠ((3520ᆈۘⲴؑ⣦ᘱ
˄к⅑⭥Ⓚ2))ᰦⲴ䇮ᇊ˅DŽ
5(0ؑᆈۘ
