38 2. 基本操作 2.5 基本的运行操作 （PU 运行） 2.5.4 通过模拟进行频率设定 （电流输入） • 通过操作 面板 （ [RUN] 键） 发出启动指令。 • 通过调整 仪的输出 （4 ～ 20mA）发出频率指令。 （端子 4-5 之间连接 （电流输入） ） • 应 将A U信 号 设 为O N 。 •在 Pr.79 运行模式选择 ＝ “4” 中 （外部 /PU 组合运行模式 2）进行设定。 【接线示例】 以 60Hz 运行…
37
2. 基本操作
2.5 基本的运行操作 （PU 运行）
1
2
3
4
5
6
7
8
9
10
2.5.3 通过模拟进行频率设定 （电压输入）
• 通过操作面板 （[RUN] 键）发出启动指令。
• 通过电位器 （频率设定器）发出频率指令。（端子 2-5 之间连接 （电压输入））
•在Pr.79 运行模式选择＝ “4” 中 （外部 /PU 组合运行模式 2）进行设定。

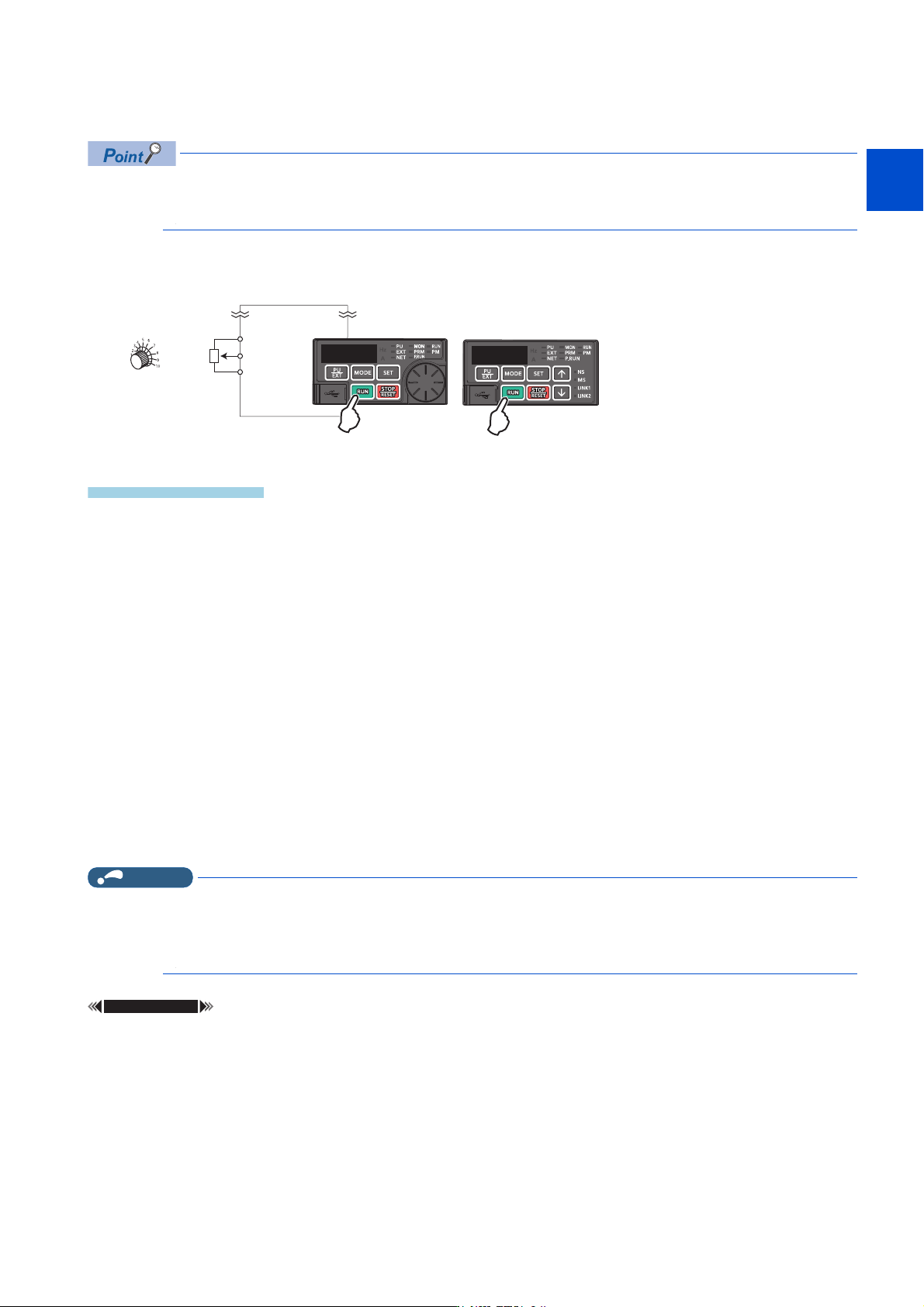

【接线示例】（变频器为频率设定器提供 5V 的电源。（端子 10））
以 60Hz 运行时的操作步骤如下所示。
↕僔
1. 接通电源时的画面
监视显示。
2. 运行模式的变更
将 Pr.79 设定为 “4”。[PU]LED 和 [EXT]LED 亮灯。（关于设定值的变更，请参照第29页。）
3. 启动
按 [RUN] 键。此时的状态为无频率指令状态，[RUN]LED 闪烁。
4. 加速→恒速
将电位器 （频率设定器）缓慢旋向最右边。Pr.40 RUN 键旋转方向选择＝ “0” （初始值）时为正转，设定为 “1”
时为反转。显示部的频率值随 Pr.7 加速时间增大，显示 “60.00” （60.00Hz）。
5. 减速
将电位器 （频率设定器）缓慢旋向最左边。显示部的频率值随 Pr.8 减速时间减小，显示 “0.00” （0.00Hz），电
机运行停止。[RUN]LED 闪烁。
6. 停止
按 [STOP/RESET] 键。[RUN]LED 熄灯。
NOTE
• 要变更电位器最大值 （5V 初始值）的频率 （60Hz）时，应通过 Pr.125 端子 2 频率设定增益频率进行调整。
• 要变更电位器最小值 （0V 初始值）的频率 （0Hz）时，应通过校正参数 C2(Pr.902) 端子 2 频率设定偏置频率 进行调整。
• 使用了端子 10 时，受输出电压偏差 （DC5V±0.5V）的影响，最大输出频率可能有误差 （±6Hz 左右） 。应根据需要，通过
Pr.125 或 C4(Pr.903) 进行最大模拟输入时的调整。（参照第385页）
参照参数
Pr.7 加速时间、Pr.8 减速时间 第 258 页
Pr.79 运行模式选择 第274页
Pr.125 端子 2 频率设定增益频率 第 385 页
C2(Pr.902) 端子 2 频率设定偏置频率 第 385 页
仁ಘ
仁⦷
䇮ᇊಘ
⭥սಘ
䶒ᶯ
38
2. 基本操作
2.5 基本的运行操作 （PU 运行）
2.5.4 通过模拟进行频率设定 （电流输入）
• 通过操作面板 （[RUN] 键）发出启动指令。
• 通过调整仪的输出 （4 ～ 20mA）发出频率指令。（端子 4-5 之间连接 （电流输入））
• 应将AU信号设为ON。
•在Pr.79 运行模式选择＝ “4” 中 （外部 /PU 组合运行模式 2）进行设定。

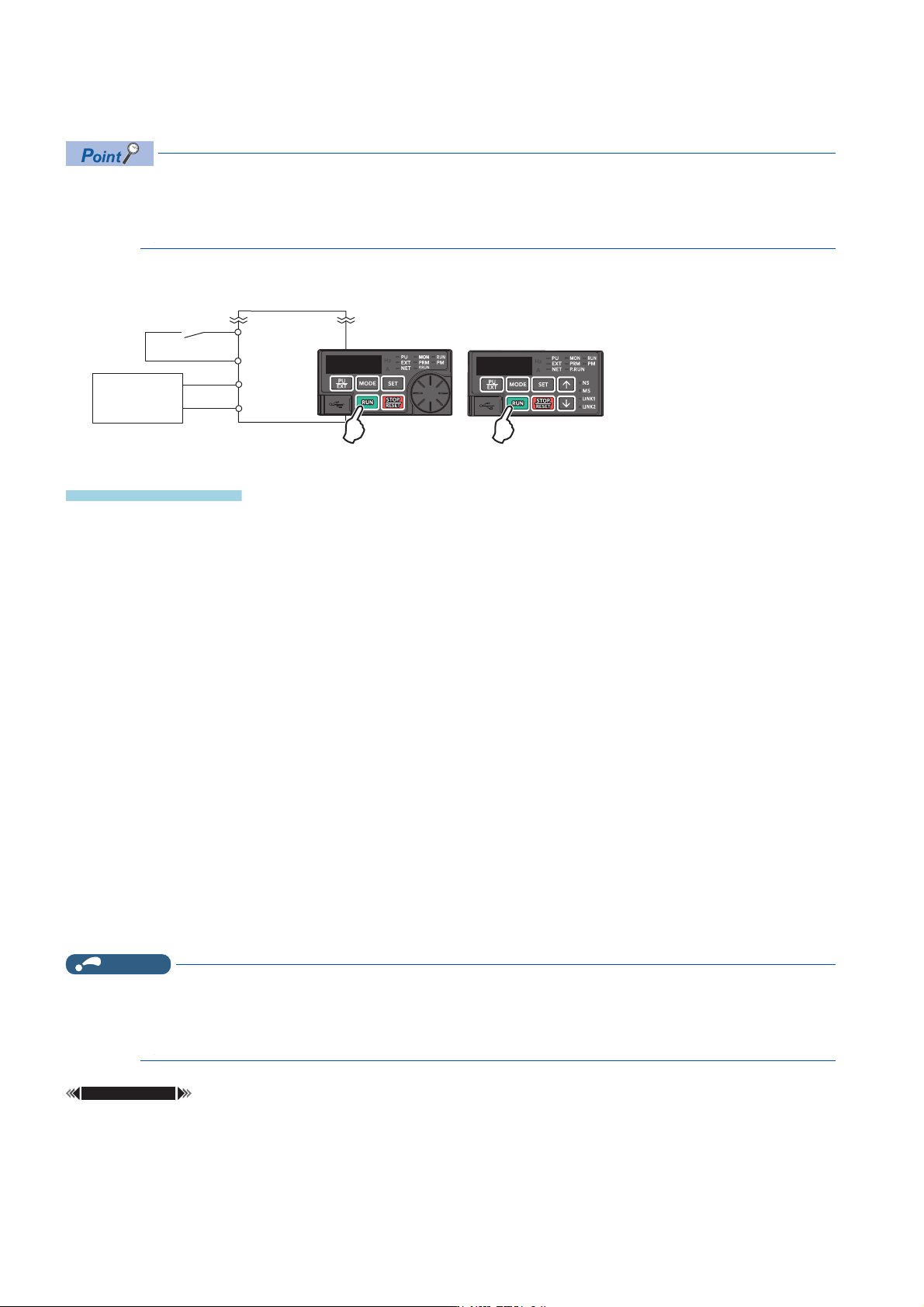

【接线示例】
以 60Hz 运行时的操作步骤如下所示。
↕僔
1. 接通电源时的画面
监视显示。
2. 运行模式的变更
将 Pr.79 设定为 “4”。[PU]LED 和 [EXT]LED 亮灯。（关于设定值的变更，请参照第29页。）
3. AU 信号的分配
在 Pr.180 RL 端子功能选择中设定 4，将 AU 信号分配给端子 RL。
4. 端子 4 输入的选择
将端子 4 输入选择信号 （AU）设为 ON。端子 4 输入为有效。
5. 启动
按 [RUN] 键。此时的状态为无频率指令状态，[RUN]LED 闪烁。
6. 加速→恒速
应输入 20mA。Pr.40 RUN 键旋转方向选择＝ “0” （初始值）时为正转，设定为 “1” 时为反转。显示部的频率值
随 Pr.7 加速时间增大，显示 “60.00” （60.00Hz）。
7. 减速
应输入 4mA 以下。显示部的频率值随 Pr.8 减速时间减小，显示 “0.00”（0.00Hz），电机运行停止。[RUN]LED 闪烁。
8. 停止
按 [STOP/RESET] 键。[RUN]LED 熄灯。
NOTE
• AU 信号也可分配给其他端子。应在 Pr.178 ～ Pr.184 （输入端子功能选择）中设定 “4”，来进行输入端子功能的分配。（使
用 Ethernet 规格产品时，应通过 Pr.178、Pr.179 对端子 DI0 及端子 DI1 进行功能分配。）
• 变更电流最大输入值 （20mA 初始值）时的频率 （60Hz）时，应通过 Pr.126 端子 4 频率设定增益频率进行调整。
• 如果变更电流最小输入 （4mA 初始值）时的频率 （0Hz），应通过校正参数 C5(Pr.904) 端子 4 频率设定偏置频率 进行调整。
参照参数
Pr.7 加速时间、Pr.8 减速时间 第258页
Pr.79 运行模式选择 第 274 页
Pr.126 端子 4 频率设定增益频率 第385页
Pr.178 ～ Pr.184 （输入端子功能选择） 第 395 页
C5(Pr.904) 端子 4 频率设定偏置频率 第 385 页
仁ಘ
䶒ᶯ
䈳ᮤԚ䗃ࠪ
'&P$
ό
ˇ
6'
5/$8
$8ؑ
39
2. 基本操作
2.6 基本的运行操作 （外部运行）
1
2
3
4
5
6
7
8
9
10
2.6 基本的运行操作 （外部运行）
显示每个频率指令输入方法的操作示例。CC-Link 通讯功能内置产品不支持外部运行、外部 /PU 组合运行。
2.6.1 使用通过操作面板设定的设定频率
• 在 STF （STR）信号 ON 时，发出启动指令。
• 通过操作面板 （M 旋钮或上下键）发出频率指令。
•设定Pr.79 运行模式选择＝ “3” （外部 /PU 组合运行模式 1）。

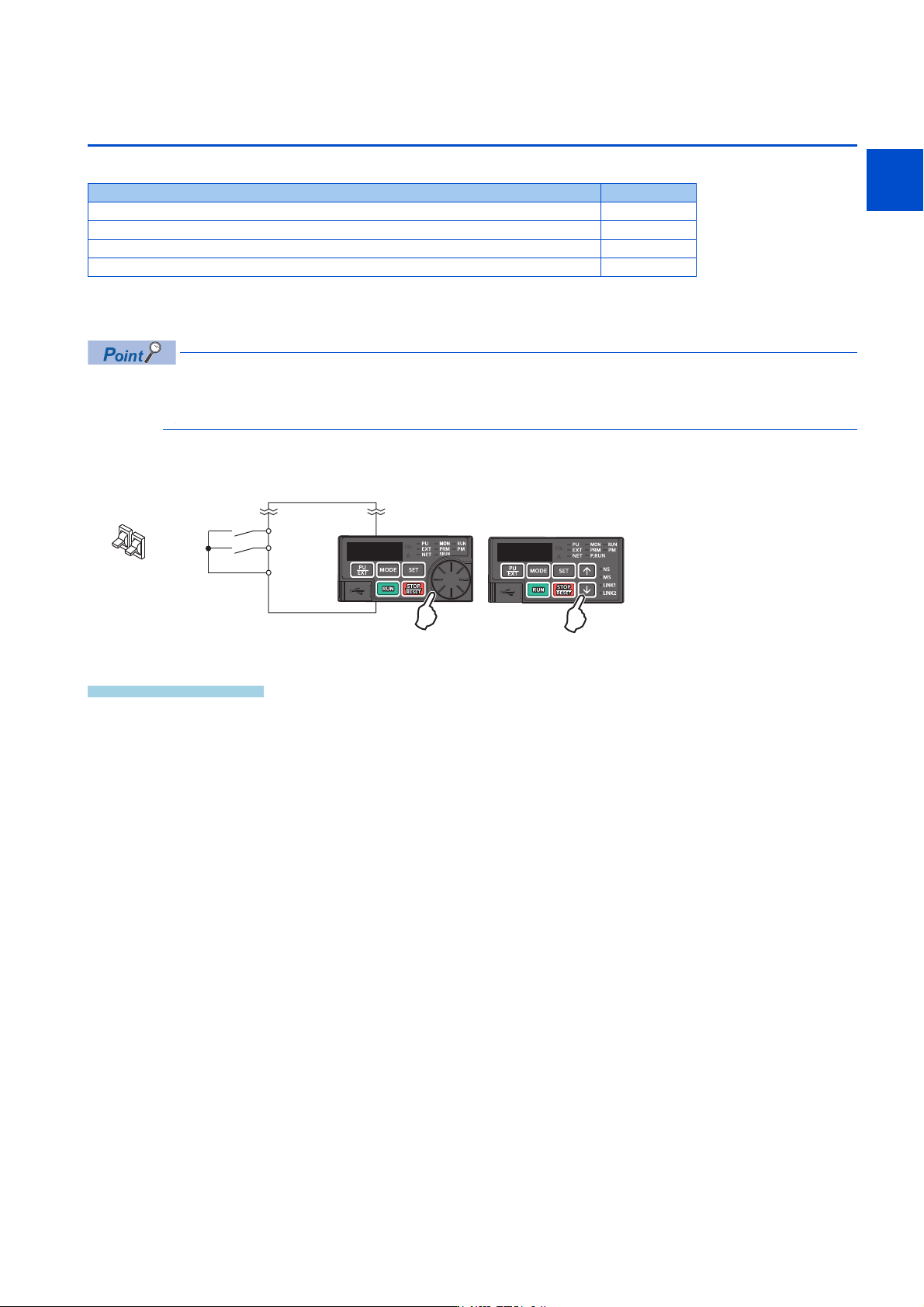

【接线示例】
以 30Hz 运行时的操作步骤如下所示。
↕僔
1. 接通电源时的画面
监视显示。
2. 运行模式的变更
将 Pr.79 设定为 “3”。[PU]LED 和 [EXT]LED 亮灯。（关于设定值的变更，请参照第29页。）
3. 频率的设定
旋转 M 旋钮，或按上下键显示需要设定的频率 “30.00” （30.00Hz）。闪烁约 5s。
在数值闪烁过程中，按 [SET] 键设定频率。“F” 和 “30.00” 交替闪烁。闪烁约 3s 后，将返回至 “0.00” 显示
（监视显示）。（如果不按 [SET] 键，则闪烁约 5s 后，将返回至 “0.00” （0.00Hz）显示。此时，应再次旋转 M 旋
钮，或按上下键设定频率。）
4. 启动→加速→恒速
将启动开关 （STF 或 STR）设定为 ON。显示部的频率值随 Pr.7 加速时间增大，显示 “30.00” （30.00Hz）。正转
时 [RUN]LED 亮灯，反转时缓慢闪烁。（变更设定频率时，应执行 “ 操作 2”。从之前的设定频率开始。）
5. 减速→停止
将启动开关 （STF 或 STR）设定为 OFF。显示部的频率值随 Pr.8 减速时间减小，显示 “0.00” （0.00Hz），电机运
行停止。
频率输入方法 参照页
想要以操作面板的频率设定模式中设定的频率运行 39
想要通过开关发送频率指令 （3 段速设定） 40
想要通过电压输入信号设定频率 42
想要通过电流输入信号设定频率 44
变频器
操作面板
SD
STF
STR
正转启动
反转启动
开关
