391 13. （T）多功能输入端子用参数 13.5 转矩设定电流 （电压）的偏置和增益 11 12 13 14 15 16 17 18 19 20 •通 过 C40(Pr.933) 设定转矩指令电流 （0 ～ 20mA）的 20mA 的转矩。 • 转矩设定电流 （电压）偏置、增益的调整方法有 3 种。 在端子 4-5 间外加电流 （电压）调整任意点的方法。 第 392 页 不在端子 4-5 间外加电流 （电压）调整任意点的方法。 …
390
13. （T）多功能输入端子用参数
13.5 转矩设定电流 （电压）的偏置和增益
13.5 转矩设定电流 （电压）的偏置和增益
可以任意设定转矩设定信号 （DC0 ～ 5V、0 ～ 10V 或 0 ～ 20mA）的转矩大小 （斜率）。
通过设定 Pr.267 端子 4 输入选择进行 DC0 ～ 5V、0 ～ 10V、0 ～ 20mA 的切换。（参照第 378 页）
CC-Link 通讯功能内置产品不支持使用模拟输入端子校正。
*1 （ ）内为使用液晶操作面板及参数模块时的参数编号。
变更模拟输入端子的功能
• 在初始值状态下，模拟输入所使用的端子 4 设定为速度指令 （速度限制）。将模拟输入端子作为转矩指令或转矩限制使用
时，应通过设定 Pr.858 端子 4 功能分配来变更端子功能。（参照第 382 页）
模拟输入端子功能和校正参数的关系
• 端子 4 不同功能的校正参数
变更最大模拟输入时的转矩 （C40(Pr.933)）
• 仅变更最大模拟输入电流 （电压）的转矩设定 （增益）时，在 C40(Pr.933) 中进行设定。
模拟输入偏置、增益的校正 （C38(Pr.932) ～ C41(Pr.933)）
• 为了设定转矩指令及转矩限制，对从外部输入的 DC0 ～ 5V/0 ～ 10V 以及 DC0 ～ 20mA 等的设定输入信号与转矩的关系进行
调整的功能是 “ 偏置 ”、“ 增益 ” 功能。
•通过C38(Pr.932) 设定端子 4 输入的偏置转矩。（初始值为 0mA 时的转矩）
ᰖՖಞᰖՖಞᰖՖಞ
⸘䠅⸘䠅⸘䠅
303030
Pr. 名称 初始值 设定范围 内容
C38(932)
T410
*1
端子 4 偏置指令 （转矩） 0% 0 ～ 400% 设定端子 4 输入的偏置侧的转矩。
C39(932)
T411
*1
端子 4 偏置 （转矩） 0% 0 ～ 300%
设定端子 4 输入的偏置侧电流 （电压）的百分比 （%）
换算值。
C40(933)
T412
*1
端子 4 增益指令 （转矩） 150% 0 ～ 400% 设定端子 4 输入的增益 （最大）的转矩。
C41(933)
T413
*1
端子 4 增益 （转矩） 100% 0 ～ 300%
设定端子 4 输入的增益侧电流 （电压）的百分比 （%）
换算值。
241
M043
模拟输入显示单位切换 0
0%显示
选择模拟输入显示的单位。
1 V/mA 显示
Pr.858
设定值
端子功能
校正用参数
偏置的设定 增益的设定
0
（初始值）
频率 （速度）指令 / 速度限制
C5(Pr.904) 端子 4 频率设定偏置频率
C6(Pr.904) 端子 4 频率设定偏置
Pr.126 端子 4 频率设定增益频率
C7(Pr.905) 端子 4 频率设定增益
4 转矩限制
C38(Pr.932) 端子 4 偏置指令 （转矩）
C39(Pr.932) 端子 4 偏置 （转矩）
C40(Pr.933) 端子 4 增益指令 （转矩）
C41(Pr.933) 端子 4 增益 （转矩）
6 转矩偏置输入
C38(Pr.932) 端子 4 偏置指令 （转矩）
C39(Pr.932) 端子 4 偏置 （转矩）
C40(Pr.933) 端子 4 增益指令 （转矩）
C41(Pr.933) 端子 4 增益 （转矩）
9999 功能无效 － －
391
13. （T）多功能输入端子用参数
13.5 转矩设定电流 （电压）的偏置和增益
11
12
13
14
15
16
17
18
19
20

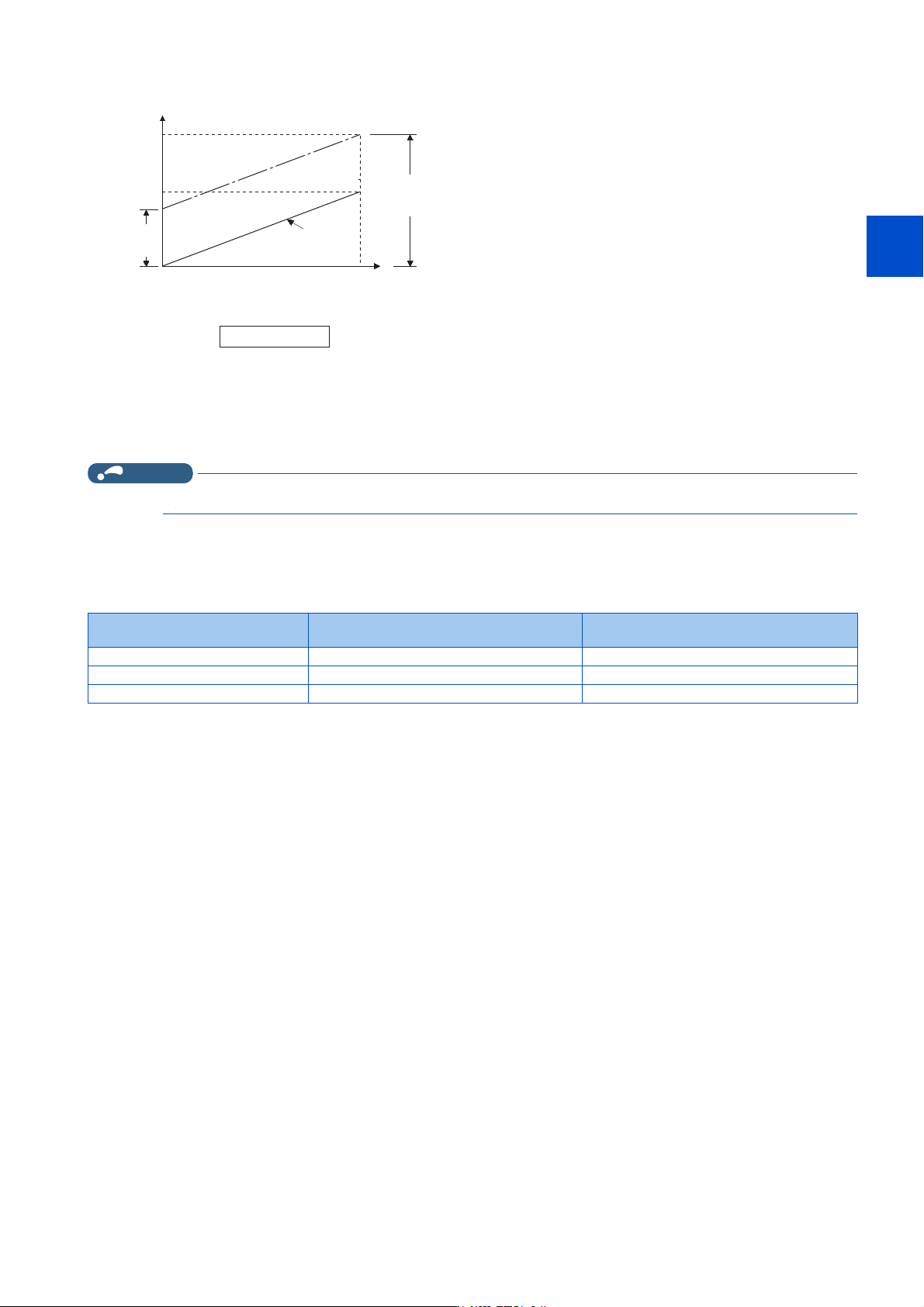

•通过C40(Pr.933) 设定转矩指令电流 （0 ～ 20mA）的 20mA 的转矩。
• 转矩设定电流 （电压）偏置、增益的调整方法有 3 种。
在端子 4-5 间外加电流 （电压）调整任意点的方法。 第 392 页
不在端子 4-5 间外加电流 （电压）调整任意点的方法。 第 393 页
不调整电流 （电压），仅调整转矩的方法。 第 394 页
NOTE
•通过Pr.267 及电压 / 电流输入切换开关对电压 / 电流输入信号进行切换时，应务必进行校正。
模拟输入显示单位的切换 （Pr.241）
• 可以切换模拟输入偏置、增益校正时的模拟输入显示单位 （%/V/mA）。
•根据Pr.73 和 Pr.267 所设定的端子输入规格，C39(Pr.932)、C41(Pr.933) 的显示单位变化如下。
模拟指令 （端子 4）
（根据 Pr.267）
Pr.241 ＝ 0 （初始值） Pr.241 ＝ 1
0 ～ 5V 输入 0 ～ 100%(0.1%) 0 ～ 5V(0.01V)
0 ～ 10V 输入 0 ～ 100%(0.1%) 0 ～ 10V(0.01V)
0 ～ 20mA 输入 0 ～ 100%(0.1%) 0 ～ 20mA(0.01mA)
䖜⸙䇮ᇊؑ
ˁ
P$
䖜⸙
ࡍ٬
&3U
໎⳺
ٿ㖞
&3U
&3U &3U
ㄥᆆⲺṗ↙⽰ׁ
392
13. （T）多功能输入端子用参数
13.5 转矩设定电流 （电压）的偏置和增益
转矩设定电流 （电压）偏置、增益的调整方法
在端子 4-5 间外加电流 （电压）调整任意点的方法
↕僔
1. 接通电源时的画面
监视显示。
2. 运行模式的变更
按 [PU/EXT] 键切换到 PU 运行模式。[PU] 指示灯会亮灯。
3. 参数设定模式
按 [MODE] 键切换到参数设定模式。（显示以前读取的参数编号。）
4. 校正参数选择
通过 M 旋钮或上下键对准 “ C...”。按 [SET] 键，显示 “C---”。
5. 参数选择
通过 M 旋钮或上下键对准 “C41” （C41(Pr.933) 端子 4 增益 （转矩））。
6. 模拟电流 （电压）值显示
按 [SET] 键后，显示当前外加在端子 4 上的模拟电流 （电压）值 （%）。
完成校正前，请勿触碰 M 旋钮或上下键。
7. 外加电流 （电压）
外加 20mA （5V）的电流 （电压）。（将端子 4-5 上连接的外部电位器调到任意位置。）
8. 设定完成
按 [SET] 键进行设定。完成设定的模拟电流 （电压）值 （%）将闪烁。
• 可以通过 M 旋钮或上下键读取其他参数。
• 按 [SET] 键后返回至 “C---” 显示。
• 按两次 [SET] 键可显示下一个参数。
