405 13. （T）多功能输入端子用参数 13.9 启动信号动作选择 11 12 13 14 15 16 17 18 19 20 13.9 启动信号动作选择 可以选择启动信号 （STF/STR）的动作。 另外，也可以选择启动信号变为 OFF 时的停止方法 （减速停止、自由运行） 。 （关于停止选择，请参照 第5 3 9页 。 ） *1 关于停止选择，请参照 第 539 页 。 *2 在外部运行模式时或网络运 行模式时且启动指令权为外部…
405
13. （T）多功能输入端子用参数
13.9 启动信号动作选择
11
12
13
14
15
16
17
18
19
20
13.9 启动信号动作选择
可以选择启动信号 （STF/STR）的动作。
另外，也可以选择启动信号变为 OFF 时的停止方法 （减速停止、自由运行）。（关于停止选择，请参照第539页。）
*1 关于停止选择，请参照第 539 页。
*2 在外部运行模式时或网络运行模式时且启动指令权为外部的情况下，启动信号动作选择有效。CC-Link 通讯功能内置产品不能进行设定。

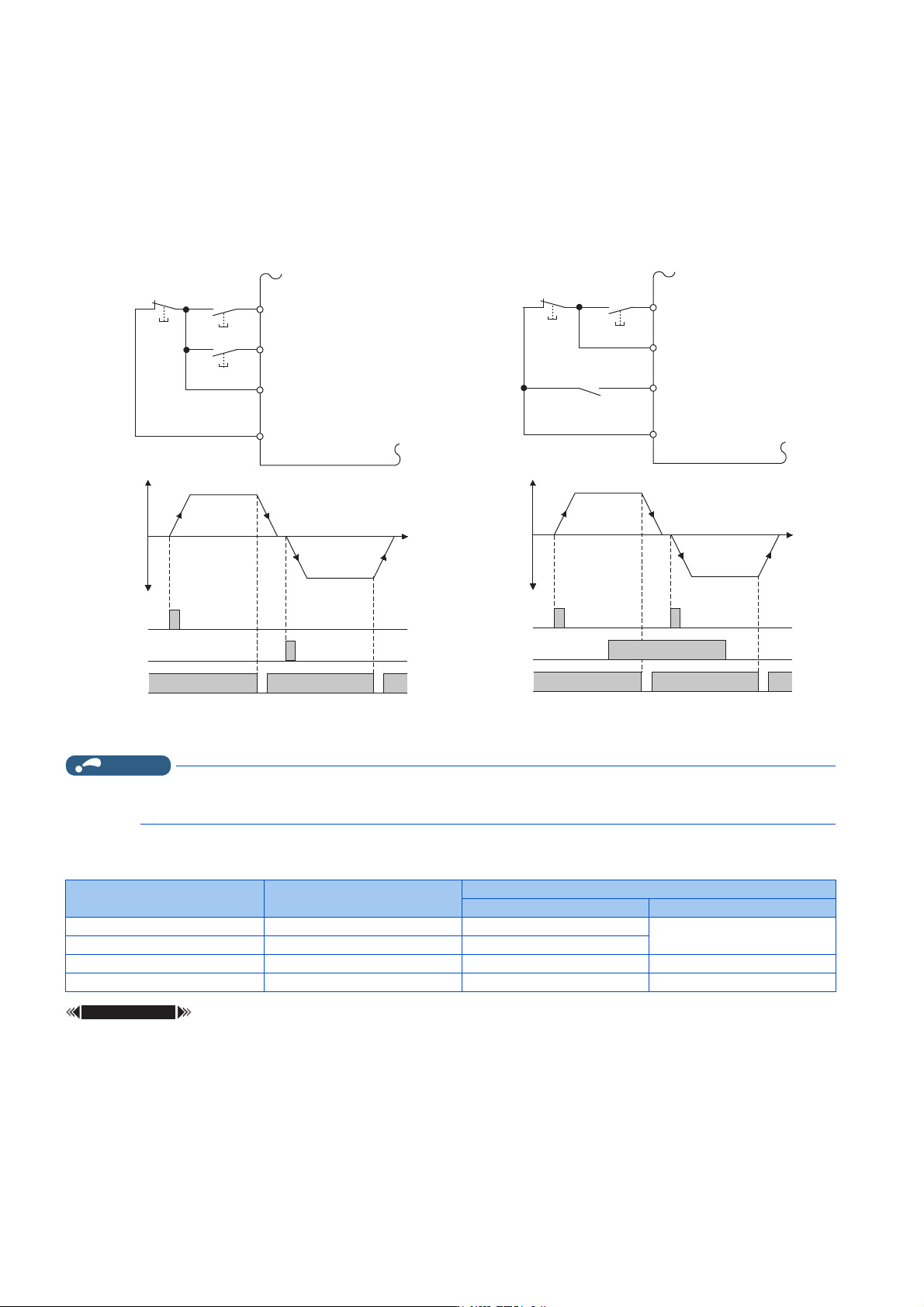

2 线式 （STF、STR 信号）
• 下图所示为 2 线式的连接。
• 在初始设定的情况下，正反转信号 （STF/STR）为启动、停止兼用信号。只要其中一个变为 ON 就有效，即可启动。如果在
运行中将两个信号都切换为 OFF （或者两个信号都切换为 ON），则电机减速停止。
• 频率设定信号的输入方法，有在速度设定输入端子 2-5 间输入 DC0 ～ 10V 的方法和在 Pr.4 ～ Pr.6 3 速设定（高速、中速、
低速）中进行设定的方法等。（关于 3 段速度运行，请参照第 294 页。）
• 如果设定 Pr.250 ＝ “1000 ～ 1100、8888”，则 STF 信号为启动指令、STR 信号为正反转指令。
NOTE
• 如果设定 Pr.250 ＝ “0 ～ 100、1000 ～ 1100”，则启动指令为 OFF 时，将自由运行停止。（参照第539页）
• 在初始设定的情况下，STF、STR 信号已通过 Pr.178 STF/DI0 端子功能选择、Pr.179 STR/DI1 端子功能选择进行了分配。STF
信号仅可分配至 Pr.178，STR 信号仅可分配至 Pr.179。
Pr. 名称 初始值 设定范围
内容
启动信号 （STF/STR） 停止动作
*1
250
G106
停止选择 9999
0 ～ 100s
STF 信号：正转启动
STR 信号：反转启动
如果启动信号为 OFF，则在设定时间后自
由运行停止。
1000s ～ 1100s
*2
STF 信号：启动信号
STR 信号：正反信号
如果启动信号为 OFF，则在 (Pr.250 －
1000)s 后自由运行停止。
9999
STF 信号：正转启动
STR 信号：反转启动
启动信号为 OFF 后，减速停止。
8888
*2
STF 信号：启动信号
STR 信号：正反信号
正转启动
反转启动
STF
ON
时间
STF
STR
SD
变频器
STR
ON
10
2
5
正转
反转
输出频率
㓵ᕅ䘔ׁδ3UωćĈε
启动信号
正反信号
STF
ON
时间
㓵ᕅ䘔ׁδ3UωćĈε
STF
STR
SD
变频器
STR
ON
10
2
5
正转
反转
输出频率
406
13. （T）多功能输入端子用参数
13.9 启动信号动作选择
3 线式 （STF、STR、STOP 信号）
• 下图所示为 3 线式的连接。
• 启动自动保持功能在 STOP 信号为 ON 后有效。此时，正反转信号仅作为启动信号工作。（STOP 信号仅限外部端子输入有效。）
•在Pr.178 ～ Pr.184 （输入端子功能选择）中设定 “25” 来对 STOP 信号进行功能的分配。
• 即使将启动信号 （STF 或者 STR）从 ON 设为 OFF，仍会保持启动信号并启动。改变旋转方向时，应先将 STR （STF）切换为
ON 后再切换为 OFF。
• 通过将 STOP 信号切换为 OFF 使变频器减速停止。
NOTE
• 将 JOG 信号设为 ON 使 JOG 运行有效时，STOP 信号变为无效。
• 即使将 MRS 信号设为 ON 使输出停止有效，也无法解除自动保持功能。
启动信号动作
参照参数
Pr.4 ～ Pr.6 （多段速设定） 第294页
Pr.178 ～ Pr.189 ( 输入端子功能选择 ) 第 395 页
停止
正转启动
反转启动
STF
STR
SD
STOP
变频器
时间
STF
STR
ON
ON
正转
㓵ᕅ䘔ׁδ3UωćĈε
反转
STOP
ON
OFF OFF
输出频率
时间
停止
正转／反转
启动
STF
STR
ON
STOP
ON
STF
STR
SD
STOP
变频器
ON
ON
OFF OFF
㓵ᕅ䘔ׁδ3UωćĈε
正转
反转
输出频率
STF STR
Pr.250 设定值 变频器状态
0 ～ 100s、 9999 1000s ～ 1100s、 8888
OFF OFF 停止
停止
OFF ON 反转
ON OFF 正转 正转
ON ON 停止 反转
