41 2. 基本操作 2.6 基本的运行操作 （外部运行） 1 2 3 4 5 6 7 8 9 10 NOTE • 正转开关 （STF）与反转开关 （STR）同时为 ON 时无法启动。此外，在运行 中双方都为 ON 时将减速停止。 • 端子 RH 的初始值为 60Hz/50Hz （参数初始值组 1/2） ， 端子 RM 的初始值为 30Hz， 端子 RL 的初始值为 10Hz。 （通过 Pr.4、 Pr.5、 Pr.6 进 行变更） •…
40
2. 基本操作
2.6 基本的运行操作 （外部运行）
NOTE
• 正转开关 （STF）与反转开关 （STR）同时为 ON 时无法启动。此外，在运行中双方都为 ON 时将减速停止。
• 需要设定 Pr.178 STF/DI0 端子功能选择＝“60”（或Pr.179 STR/DI1 端子功能选择＝ “61”）。（全部为初始值）
• 如果设定 Pr.79 运行模式选择＝ “3” 时，多段速运行也有效。
• 在外部运行过程中，如果按操作面板的 [STOP/RESET] 键停止，则将进入 PU 停止状态。（在操作面板上显示 “PS”。）可在启
动开关 （STF 或 STR）为 OFF 之后通过 [PU/EXT] 键解除 PU 停止状态。（参照第226页）
• IP67 规格产品不能使用操作面板的按键及参数模块，因此不支持通过按键操作进行外部 /PU 组合运行。
参照参数
Pr.4 ～ Pr.6 （多段速设定） 第 294 页、Pr.7 加速时间、Pr.8 减速时间 第 258 页
Pr.178 STF/DI0 端子功能选择、Pr.179 STR/DI1 端子功能选择 第395页
Pr.79 运行模式选择 第 274 页

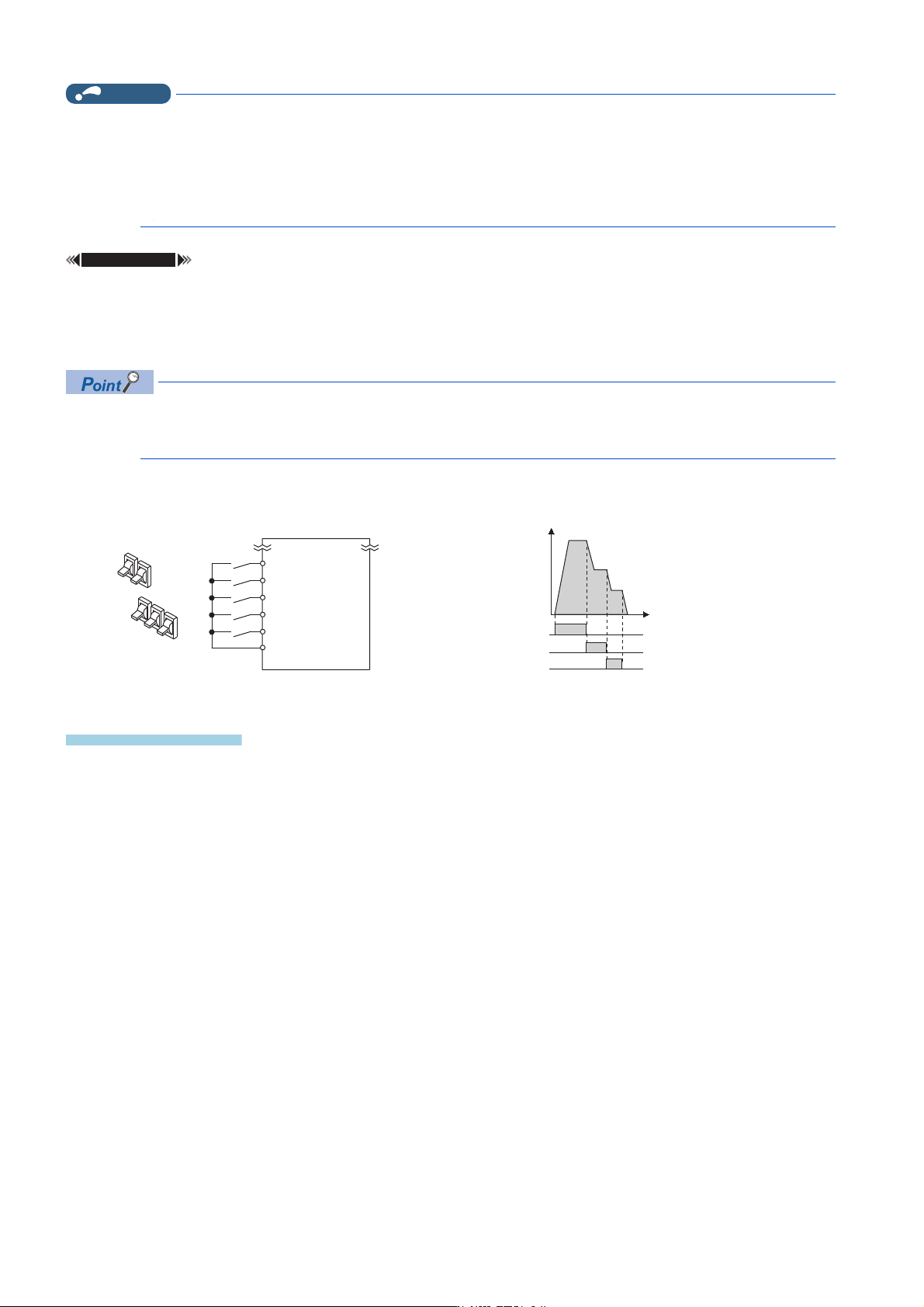

2.6.2 通过开关发出启动指令、频率设定 （3 段速度设定）
• 在 STF （STR）信号 ON 时，发出启动指令。
• 在 RH、RM、RL 信号 ON 时发出频率指令。（3 段速度设定）
•设定Pr.79 运行模式选择＝ “0 （初始值）” （外部运行模式）。
【接线示例】
在高速下 （60Hz）运行时的操作步骤如下所示。
↕僔
1. 接通电源时的画面
监视显示。
2. 频率的设定
高速开关 （RH）设定为 ON。
3. 启动→加速→恒速
将启动开关 （STF 或 STR）设定为 ON。显示部的频率值随 Pr.7 加速时间增大，显示 “60.00” （60.00Hz）。正转
时 [RUN]LED 亮灯，反转时缓慢闪烁。RM 为 ON 时显示 30Hz，RL 为 ON 时显示 10Hz。
4. 减速→停止
将启动开关 （STF 或 STR）设定为 OFF。显示部的频率值随 Pr.8 减速时间降低，显示 “0.00” （0.00Hz），电机运
行停止。[RUN]LED 熄灯。将高速开关 （RH）设为 OFF。
↓䖜ࣘ
৽䖜ࣘ
儈䙏
50
67)
675
5+
ѝ䙏
վ䙏
6'
5/
仁ಘ
ᔰޣ
ON
ON
ON
输出频率(Hz)
1速(高速)
2速
(中速)
3速
(低速)
时间
RH
RM
RL
41
2. 基本操作
2.6 基本的运行操作 （外部运行）
1
2
3
4
5
6
7
8
9
10
NOTE
• 正转开关 （STF）与反转开关 （STR）同时为 ON 时无法启动。此外，在运行中双方都为 ON 时将减速停止。
• 端子 RH 的初始值为 60Hz/50Hz（参数初始值组 1/2），端子 RM 的初始值为 30Hz，端子 RL 的初始值为 10Hz。（通过 Pr.4、Pr.5、
Pr.6 进行变更）
• 初始设定的情况下，同时选择 2 段速度以上时则按照低速信号侧的设定频率运行。例如，RH、RM 信号为 ON 时以 RM 信号（Pr.5）
优先。
• 最大可进行 15 速运行。
• 使用 Ethernet 规格产品、IP67 规格产品时，最多可以使用 2 个外部输入端子。通过 Pr.178 STF/DI0 端子功能选择、Pr.179
STR/DI1 端子功能选择将功能分配给端子 DI0、DI1。
•在Pr.79 ＝ “0” 的设定下，为了让变频器在电源 ON 时进入外部运行模式，应设定 Pr.340 通讯启动模式选择＝“0”。
• 设定了 Pr.79 ＝ “0” 时，如果切换到 PU 运行模式，应务必返回至外部运行模式。
• 即使设定为 Pr.79 ＝ “2” 时也可以运行。
参照参数
Pr.4 ～ Pr.6 （多段速设定） 第294页
Pr.7 加速时间、Pr.8 减速时间 第 258 页
Pr.79 运行模式选择 第 274 页
Pr.178 STF/DI0 端子功能选择、Pr.179 STR/DI1 端子功能选择 第 395 页
Pr.340 通讯启动模式选择 第282页
42
2. 基本操作
2.6 基本的运行操作 （外部运行）

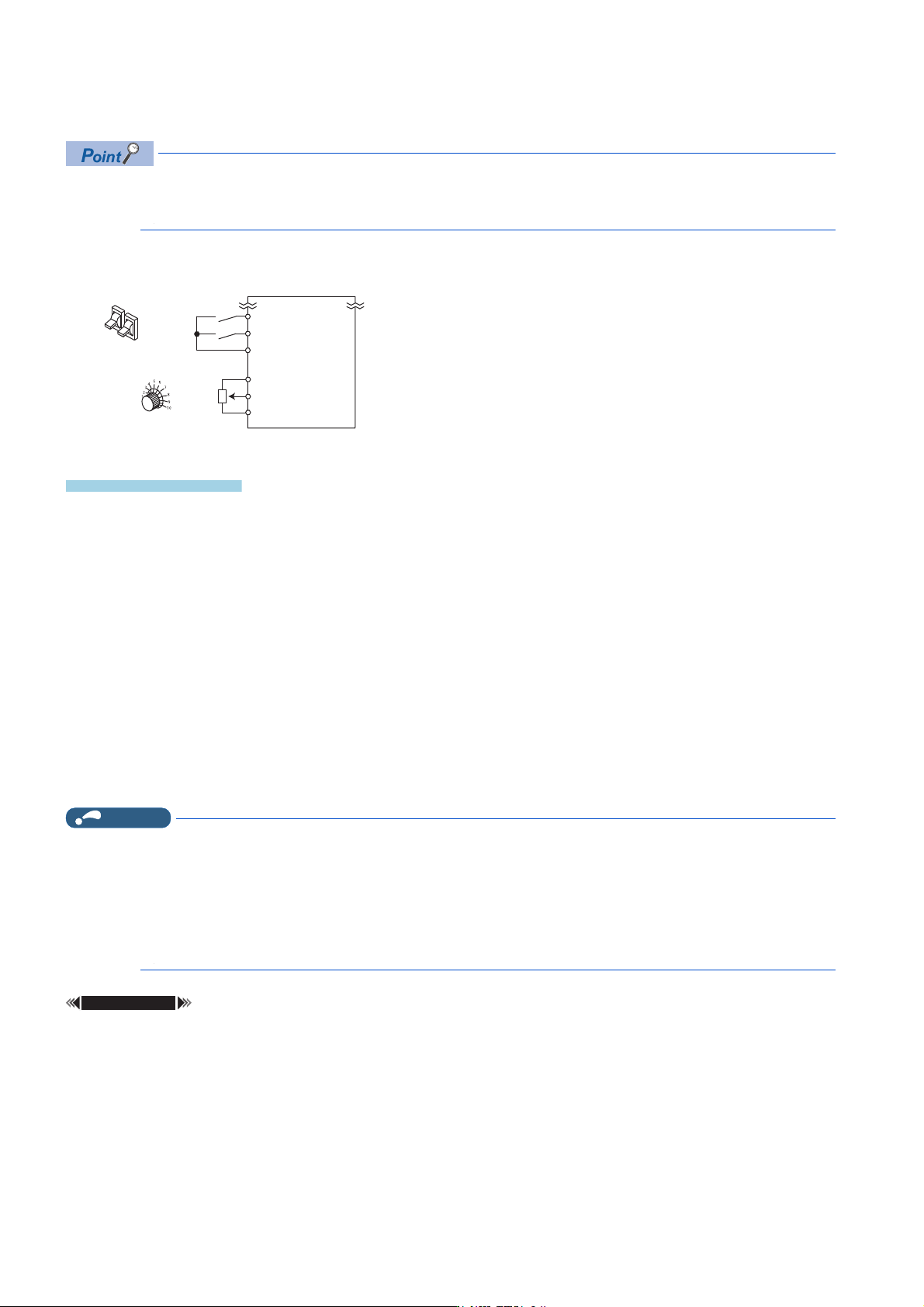

2.6.3 通过模拟进行频率设定 （电压输入）
• 在 STF （STR）信号 ON 时，发出启动指令。
• 通过电位器 （频率设定器）发出频率指令。（端子 2-5 之间连接 （电压输入））
•设定Pr.79 运行模式选择＝ “0 （初始值）” （外部运行模式）。
【接线示例】（变频器为频率设定器提供 5V 的电源。（端子 10））
以 60Hz 运行时的操作步骤如下所示。
↕僔
1. 接通电源时的画面
监视显示。
2. 启动
将启动开关 （STF 或 STR）设定为 ON。此时的状态为无频率指令状态，[RUN]LED 闪烁。
3. 加速→恒速
将电位器 （频率设定器）缓慢旋向最右边。显示部的频率值随 Pr.7 加速时间增大，显示 “60.00” （60.00Hz）。
正转时 [RUN]LED 亮灯，反转时缓慢闪烁。
4. 减速
将电位器 （频率设定器）缓慢旋向最左边。显示部的频率值随 Pr.8 减速时间降低，显示 “0.00” （0.00Hz），电
机运行停止。[RUN]LED 闪烁。
5. 停止
将启动开关 （STF 或 STR）设定为 OFF。[RUN]LED 熄灯。
NOTE
• 正转开关 （STF）与反转开关 （STR）同时为 ON 时无法启动。此外，在运行中双方都为 ON 时将减速停止。
• 需要设定 Pr.178 STF/DI0 端子功能选择＝“60”（或Pr.179 STR/DI1 端子功能选择＝ “61”）。（全部为初始值）
• 使用了端子 10 时，受输出电压偏差 （DC5V±0.5V）的影响，最大输出频率可能有误差 （±6Hz 左右） 。应根据需要，通过
Pr.125 或 C4(Pr.903) 进行最大模拟输入时的调整。（参照第385页）
•在Pr.79 ＝ “0” 的设定下，为了让变频器在电源 ON 时进入外部运行模式，应设定 Pr.340 通讯启动模式选择＝“0”。
•设定了Pr.79 ＝ “0” 时，如果切换到 PU 运行模式，应务必返回至外部运行模式。
• 即使设定为 Pr.79 ＝ “2” 时也可以运行。
参照参数
Pr.7 加速时间、Pr.8 减速时间 第258页
Pr.79 运行模式选择 第 274 页
Pr.178 STF/DI0 端子功能选择、Pr.179 STR/DI1 端子功能选择 第395页
Pr.340 通讯启动模式选择 第 282 页
