454
15. （A）应用程序参数
15.1 制动顺控功能
设定制动信号模式
• 应设定 Pr.292 自动加减速＝ “20” （制动信号模式）。
•应在Pr.190 ～ Pr.197 （输出端子功能选择）中设定 “20 （正逻辑）或 120 （负逻辑）” 后，将制动开启请求 （BOF）信
号分配至输出端子。
• 根据不同的控制模式、有无 SON 信号分配、有无 LX 信号的预备励磁或伺服 ON，动作会有所不同。
NOTE
• 制动信号模式在 PM 无传感器矢量控制的速度控制、位置控制时有效。

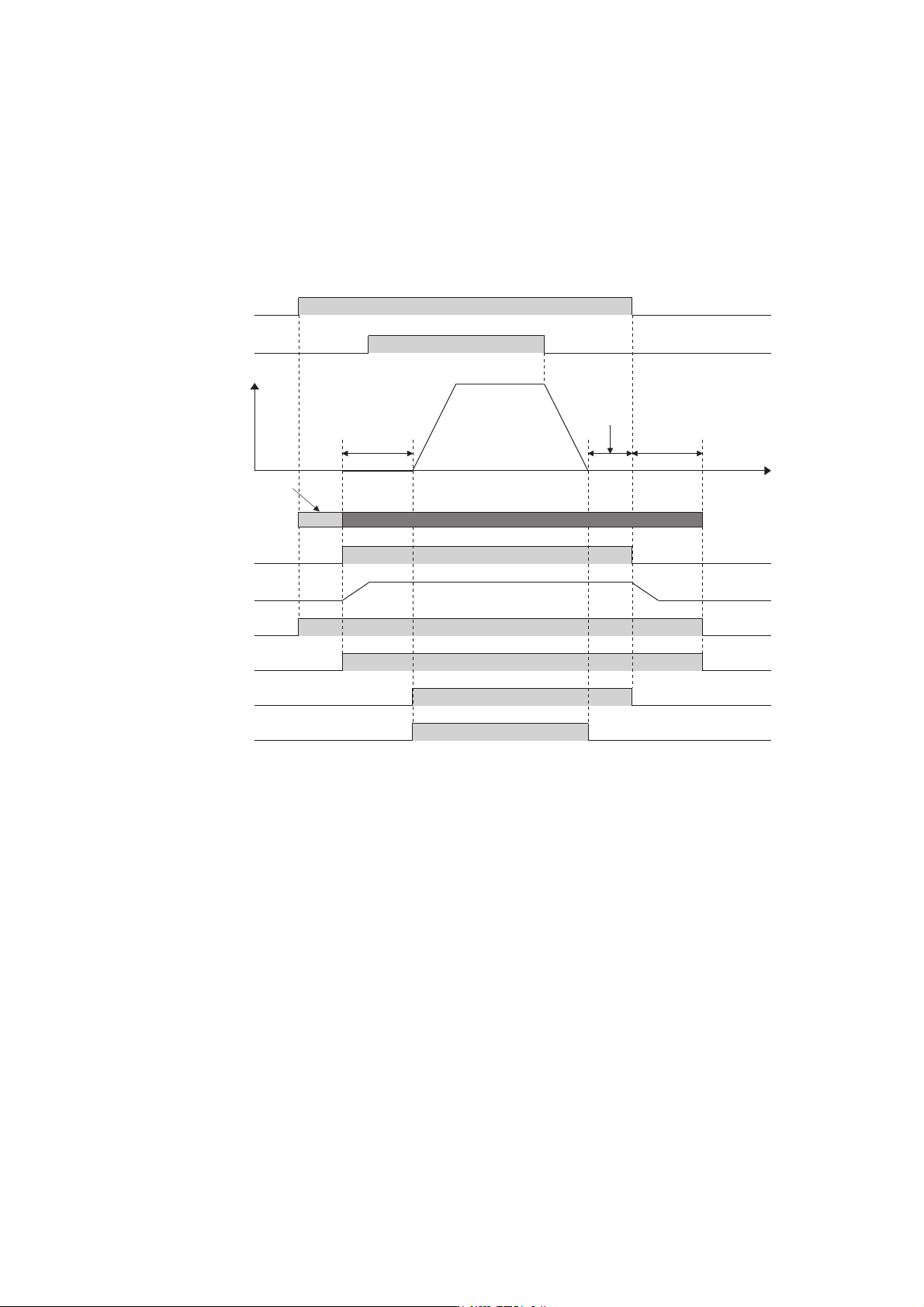

速度控制、无 SON 信号分配、无 LX 信号的预备励磁时的动作
• 变频器中输入了启动信号时，在磁极位置检测后输出制动开启请求 （BOF）信号及运行准备完成 2 （RY2）信号，进行直流
制动。从输出 BOF、RY2 信号开始，在经过了 Pr.281 启动时制动动作时间或 Pr.1494 启动时制动动作时间 2 的设定时间后
输出运行准备完成 3 （RY3）信号。RY3 信号输出后，变频器开始运行，使输出频率上升至设定速度。
• 满足制动动作的开始条件时（参照第 531 页），开始直流制动。直流制动完成后，BOF、RY3 信号变为 OFF，进行预备励磁。
从 BOF、RY3 信号 OFF 开始，在经过了 Pr.283 停止时制动动作时间或 Pr.1495 停止时制动动作时间 2 的设定时间后切断输
出，RY2 信号变为 OFF。
*1 在 Pr.281(Pr.1494) 设定的时间内，不受理启动指令。
控制模式 SON 信号分配 LX 信号的预备励磁或伺服 ON 参照页
速度控制
无无454
无有455
有无456
有有456
位置控制
无无－
无有457
有无458
有有458
67)

21
3U
3U
䗃ࠪ仁⦷˄+]˅
/;
5<
581
⭥⻱ࡦࣘಘࣘ֌
2))
2))
2))
2)) 21
21 2))
2))
5<
21
5<
2))
⭥঻䗃ࠪ
ⴤ⍱ࡦࣘ
⻱ᶱս㖞Ự⍻
PV
3U
3U
ࡦࣘಘ䀓䲔䈧≲˄%2)˅
สᵜ⭥䐟
ᔰޣޣ
21 2))
21
ᰦ䰤
2))
2))
455
15. （A）应用程序参数
15.1 制动顺控功能
11
12
13
14
15
16
17
18
19
20
速度控制、无 SON 信号分配、有 LX 信号的预备励磁时的动作
• 输入了 LX 信号时，在磁极位置检测后输出制动开启请求 （BOF）信号及运行准备完成 2 （RY2）信号，进行预备励磁。从
输出 BOF、RY2 信号开始，在经过了 Pr.281 启动时制动动作时间或 Pr.1494 启动时制动动作时间 2 的设定时间后输出运行
准备完成 3 （RY3）信号。RY3 信号输出后，变频器开始运行，使输出频率上升至设定速度。
• 满足制动动作的开始条件时 （参照第 531 页），开始预备励磁。LX 信号 OFF 后，BOF、RY3 信号将变为 OFF。从 BOF、RY3 信
号 OFF 开始，在经过了 Pr.283 停止时制动动作时间或 Pr.1495 停止时制动动作时间 2 的设定时间后切断输出，RY2 信号
变为 OFF。
*1 在 Pr.281(Pr.1494) 设定的时间内，不受理启动指令。
67)

21
21
3U
3U
䗃ࠪ仁⦷˄+]˅
/;
5<
581
⭥⻱ࡦࣘಘࣘ֌
2))
2))
2))
2)) 21
21 2))
2))
5<
21
5<
2))
⭥঻䗃ࠪ
亴༷࣡⻱
⻱ᶱս㖞Ự⍻
PV
3U
3U
ࡦࣘಘ䀓䲔䈧≲˄%2)˅
ᔰޣޣ
21 2))
21
ᰦ䰤
2))
2))
สᵜ⭥䐟
456
15. （A）应用程序参数
15.1 制动顺控功能
速度控制、有 SON 信号分配时的动作
• 输入 SON 信号后，输出变频器运行准备完毕（RY）信号，开始磁极位置检测。磁极位置检测后，输出制动开启请求 （BOF）
信号及运行准备完成 2 （RY2）信号，进行预备励磁。从输出 BOF、RY2 信号开始，在经过了 Pr.281 启动时制动动作时间
或 Pr.1494 启动时制动动作时间 2 的设定时间后输出运行准备完成 3 （RY3）信号。RY3 信号输出后，变频器开始运行，使
输出频率上升至设定速度。
• 满足制动动作的开始条件时 （参照第531页），开始预备励磁。SON 信号 OFF 后，BOF、RY3 信号将变为 OFF。从 BOF、RY3
信号 OFF 开始，在经过了 Pr.283 停止时制动动作时间或 Pr.1495 停止时制动动作时间 2 的设定时间后切断输出，RY、RY2
信号变为 OFF。
• 无论是电机停止时还是旋转中，从 SON 信号 OFF 开始经过了 Pr.283 或 Pr.1495 的设定时间后即切断输出。
*1 在 Pr.281 （Pr.1494）设定的时间内，不受理启动指令。
67)
21
21
3U
3U
621
5<
581
2))
2))
2))
2)) 21
21 2))
2))
2)) 2))5<
21
5<
2))
3U
3U
21 2))
21
2))
2))
䗃ࠪ仁⦷˄+]˅
⭥⻱ࡦࣘಘࣘ֌
⭥঻䗃ࠪ
亴༷࣡⻱
⻱ᶱս㖞Ự⍻
PV
ࡦࣘಘ䀓䲔䈧≲˄%2)˅
ᔰޣޣ
ᰦ䰤
สᵜ⭥䐟
