48 2. 基本操作 2.7 基本的运行操作 （JOG 运行） Pr.79 运行模式选 择 第 274 页 Pr.178 ～ Pr.184 （输入端子功能选择） 第 395 页 Pr.340 运行模式选择 第 282 页 2.7.2 通过操作面板进行 JOG 运行 • 仅在按住 [RUN] 键时运行。 以 5Hz 运行时的操作步骤如下所示。 ↕僔 1. 接通电源时的画面 监视显示。 2. 运行模式的变更 按 2 次 […
47
2. 基本操作
2.7 基本的运行操作 （JOG 运行）
1
2
3
4
5
6
7
8
9
10
2.7 基本的运行操作 （JOG 运行）
2.7.1 通过来自外部的信号进行 JOG 运行
• JOG 信号仅限在通过控制电路端子进行输入时有效。
• JOG 信号为 ON 的期间可进行 JOG 运行。
•通过Pr.15 JOG 频率、Pr.16 JOG 加减速时间进行运行。
•设定Pr.79 运行模式选择＝ “0 （初始值）” （外部运行模式）。

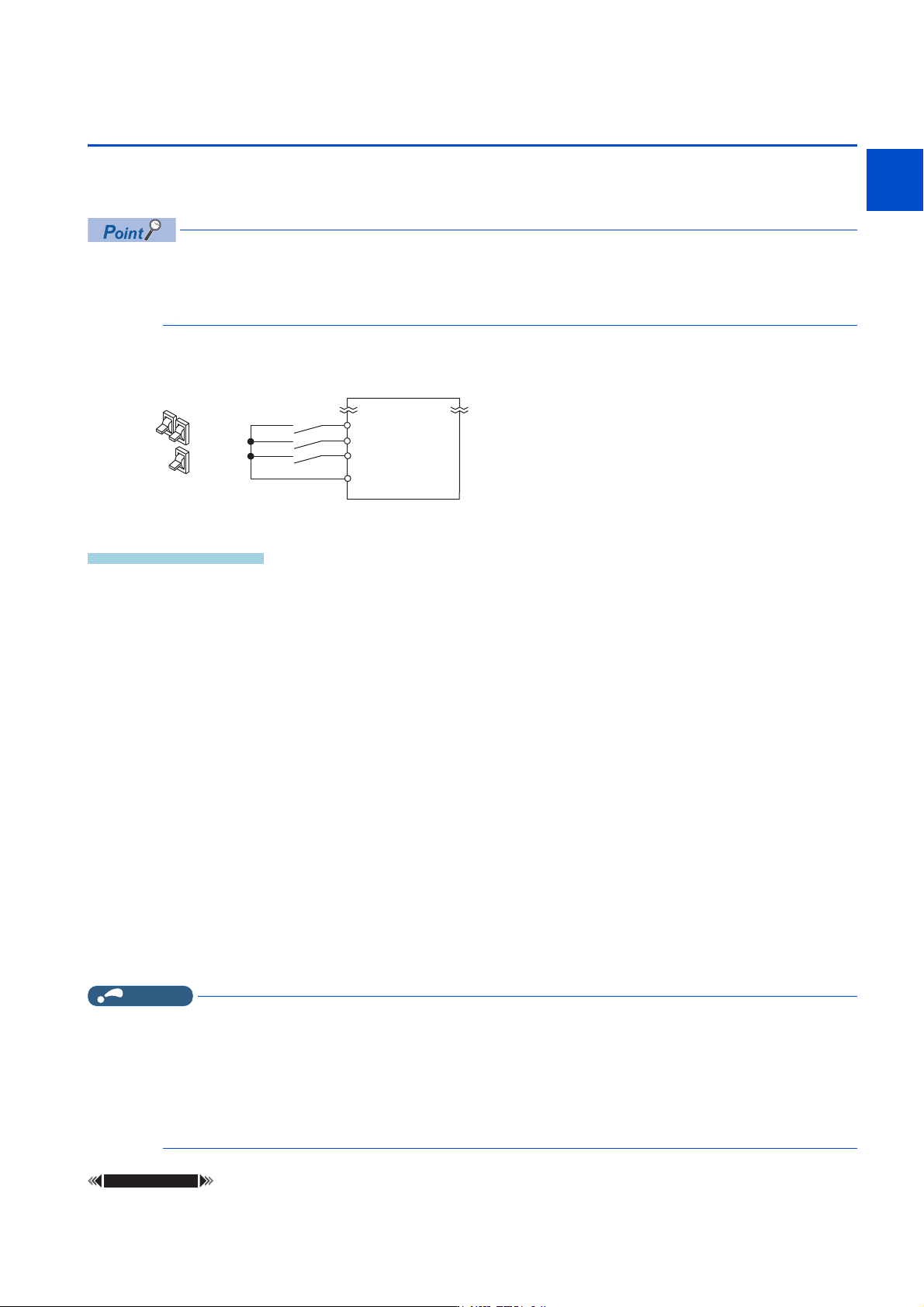

【接线示例】
以 5Hz 运行时的操作步骤如下所示。
↕僔
1. 接通电源时的画面
监视显示。
2. 运行模式的变更
按 [PU/EXT] 键切换到 PU 运行模式。[PU]LED 亮灯。
3. JOG 信号的分配
在 Pr.180 RL RL 端子功能选择中设定 5，将 JOG 信号分配给端子 RL。（关于设定值的变更，请参照第26页。）
4. 运行模式的变更
按 [PU/EXT] 键切换到外部运行模式。[EXT]LED 会亮灯。
5. JOG 信号为 ON
将 JOG 开关 （JOG）设为 ON。为可进行 JOG 运行的状态。
6. 启动→加速→恒速
将启动开关 （STF 或 STR）设定为 ON。显示部的频率值随 Pr.16 JOG 加减速时间增大，显示 “5.00” （5.00Hz）。
正转时 [RUN]LED 亮灯，反转时缓慢闪烁。
7. 减速→停止
将启动开关 （STF 或 STR）设定为 OFF。显示部的频率值随 Pr.16 JOG 加减速时间减小，显示 “0.00” （0.00Hz），
电机运行停止。[RUN]LED 熄灯。将 JOG 开关 （JOG）设为 OFF。
NOTE
• 想要变更设定频率时，应变更 Pr.15 JOG 频率。（初始值 “5Hz”）
• 想要变更加减速时间时，应变更 Pr.16 JOG 加减速时间。（初始值 “0.5s”）
• JOG 信号也可分配给其他端子。应在 Pr.178 ～ Pr.184 （输入端子功能选择）中设定 “5”，来进行输入端子功能的分配。（使
用 Ethernet 规格产品、IP67 规格产品时，应通过 Pr.178、Pr.179 对端子 DI0 及端子 DI1 进行功能分配。）
• 如果使用 JOG2 信号则可以通过通讯进行 JOG 运行。（参照第293页）
•在Pr.79 ＝ “0” 的设定下，为了让变频器在电源 ON 时进入外部运行模式，应设定 Pr.340 通讯启动模式选择＝“0”。
• 即使设定为 Pr.79 ＝ “2” 时也可以运行。
参照参数
Pr.15 JOG 频率、Pr.16 JOG 加减速时间 第 293 页
67)
↓䖜ࣘ
6'
5/-2*
仁ಘ
-2*ؑ
৽䖜ࣘ
675
ᔰޣ
48
2. 基本操作
2.7 基本的运行操作 （JOG 运行）
Pr.79 运行模式选择 第 274 页
Pr.178 ～ Pr.184 （输入端子功能选择） 第 395 页
Pr.340 运行模式选择 第 282 页
2.7.2 通过操作面板进行 JOG 运行
• 仅在按住 [RUN] 键时运行。
以 5Hz 运行时的操作步骤如下所示。
↕僔
1. 接通电源时的画面
监视显示。
2. 运行模式的变更
按 2 次 [PU/EXT] 键切换到 PUJOG 运行模式。监视显示为 “JOG”，[PU]LED 亮灯。
3. 启动→加速→恒速
持续按 [RUN] 键。Pr.40 RUN 键旋转方向选择＝ “0” （初始值）时为正转，设定为 “1” 时为反转。显示部的频率
值随 Pr.16 JOG 加减速时间增大，显示 “5.00” （5.00Hz）。
4. 减速→停止
松开 [RUN] 键。显示部的频率值随 Pr.16 JOG 加减速时间减小，显示 “0.00” （0.00Hz），电机运行停止。
NOTE
• 想要变更设定频率时，应变更 Pr.15 JOG 频率。（初始值 “5Hz”）
• 想要变更加减速时间时，应变更 Pr.16 JOG 加减速时间。（初始值 “0.5s”）
• IP67 规格产品不能使用操作面板的按键及参数模块，因此不支持 PUJOG 运行。
参照参数
Pr.15 JOG 频率、Pr.16 JOG 加减速时间 第 293 页
䶒ᶯ
49
2. 基本操作
2.8 输入输出端子的功能分配
1
2
3
4
5
6
7
8
9
10
2.8 输入输出端子的功能分配
• 本产品可以通过参数设定向外部输入输出端子 （物理端子）或通讯 （通讯虚拟端子）分配功能。
*1 仅限 FR-E800-E
NOTE
• 无法同时安装内置选件。IP67 规格产品、CC-Link 通讯功能内置产品不能安装内置选件。
FR-E800
输出端子
（物理端子）
输入端子
（物理端子）
输入端子
（物理端子）
FR-E800-(SC)E
继电器输出端子
（物理端子）
继电器输出端子
（物理端子）
PU 接口
（通讯）
Ethernet 接口
（通讯）
输出 输出
输出
输入
输出 输入 输出 输入
输入
输出
输入
输出
FR-A8AY、FR-A8AR
（物理端子）
FR-E8AXY
（物理端子）
FR-A8NC、FR-A8ND、FR-A8NP
（通讯）
输出
输入
内置选件
输出
输入
输出
FR-A8AY、FR-A8AR
（物理端子）
FR-E8AXY
（物理端子）
FR-A8NC、FR-A8ND、FR-A8NP
（通讯）
输出
输入
内置选件
FR-E806
输出端子
（物理端子）
输入端子
（物理端子）
继电器输出端子
（物理端子）
Ethernet 接口
（通讯）
输出
输出
输入
输出 输入
FR-E800-NC
输出端子
（物理端子）
CC-Link 通讯用
接口
（通讯）
输出
输出 输入
*1
