15. （A）应用程序参数
15.7 对 PID 控制的显示进行校正
15.7 对 PID 控制的显示进行校正
使用液晶操作面板 （FR-LU08）及参数模块 （FR-PU07）时，可以将 PID 控制相关参数、监视的显示单位变更为各种单位。
*1 CC-Link 通讯功能内置产品不能进行设定。
*2 （ ）内为使用液晶操作面板及参数模块时的参数编号。
PID 显示的偏置和增益的校正 （C42(Pr.934) ～ C45(Pr.935)）
• C42(Pr.934)、C44(Pr.935) 均≠ “9999” 时，可以对 PID 控制的目标值、测量值、偏差的模拟值进行偏差和增益的校正。
• “ 偏置 ”、“ 增益 ” 是对从外部输入的 DC0 ～ 5V/0 ～ 10V 或者 DC4 ～ 20mA 等的测量值输入信号与 PID 显示系数的关系
进行调整的功能。（可以通过 Pr.128、Pr.609、Pr.610 选择测量值输入所使用的端子。）
•在C42(Pr.934) 中设定 PID 测量值 （控制量）为 0% 时显示的值，在 C44(Pr.935) 中设定 PID 测量值 （执行量）为 100% 时
显示的值。
• C42(Pr.934)、C44(Pr.935)均≠“9999”时，Pr.133被选择为目标值时，C42(Pr.934)相当于0%、C44(Pr.935)相当于100%。
• PID 显示偏置、增益的调整方法有 3 种。
（详细内容，请参照第 385 页，将 C7(Pr.905) 替换为 C45(Pr.935)、将 Pr.126 替换为 C44(Pr.935) 进行调整。）
NOTE
•通过Pr.73、Pr.267 及电压 / 电流输入切换开关对电压 / 电流输入规格进行切换时，应务必进行校正。
• 应注意当 C42（PID 偏置系数）＞ C44（PID 增益系数）时，即使施加正（负）的偏差，变频器识别的偏差值也会为负（正）。
需要负作用时，应将 Pr.128 PID 动作选择设定为正作用。需要正作用时，应将 Pr.128 设定为负作用。此时，PID 输出切
断解除等级为 （1000 － Pr.577）。
Pr. 名称 初始值 设定范围 内容
759
A600
*1
PID 单位选择 0
0～43
变更在液晶操作面板 （FR-LU08）及参数模块 （FR-PU07）中
所显示的关于 PID 控制的显示单位。
9999 无显示单位切换
C42(934)
A630
*2
PID 显示偏置系数 9999
0 ～ 500 设定测量值输入的偏置侧 （最小）的系数。
9999 以百分比 （%）单位显示。
C43(934)
A631
*2
PID 显示偏置模拟值 20% 0 ～ 300%
设定测量值输入的偏置侧 （最小）的电流 / 电压的百分比
（%）换算值。
C44(935)
A632
*2
PID 显示增益系数 9999
0 ～ 500 设定测量值输入的增益侧 （最大）的系数。
9999 以百分比 （%）单位显示。
C45(935)
A633
*2
PID 显示增益模拟值 100% 0 ～ 300%
设定测量值输入的增益侧 （最大）的电流 / 电压的百分比
（%）换算值。
⍻䟿٬䗃ޕؑ
ˁ
P$
9
9
&3U
ࡍ٬
ٿ㖞
&3U
໎⳺
&3U
&3U
㌫ᮠ
对测量值输入端子外加电流 （电压）调整任意点的方法。
不对测量值输入端子外加电流 （电压）调整任意点的方法。
不调整电流 （电压），仅调整显示系数的方法。
Pr.934 ＜ Pr.935 （常规设定） Pr. 934 ≥ Pr. 935
负作用 将 Pr.128 设定为负作用 负作用 将 Pr.128 设定为正作用
正作用 将 Pr.128 设定为正作用 正作用 将 Pr.128 设定为负作用
PID 输出切断解除等级 Pr.577 － 1000 PID 输出切断解除等级 1000 － Pr.577
489
15. （A）应用程序参数
15.7 对 PID 控制的显示进行校正
11
12
13
14
15
16
17
18
19
20

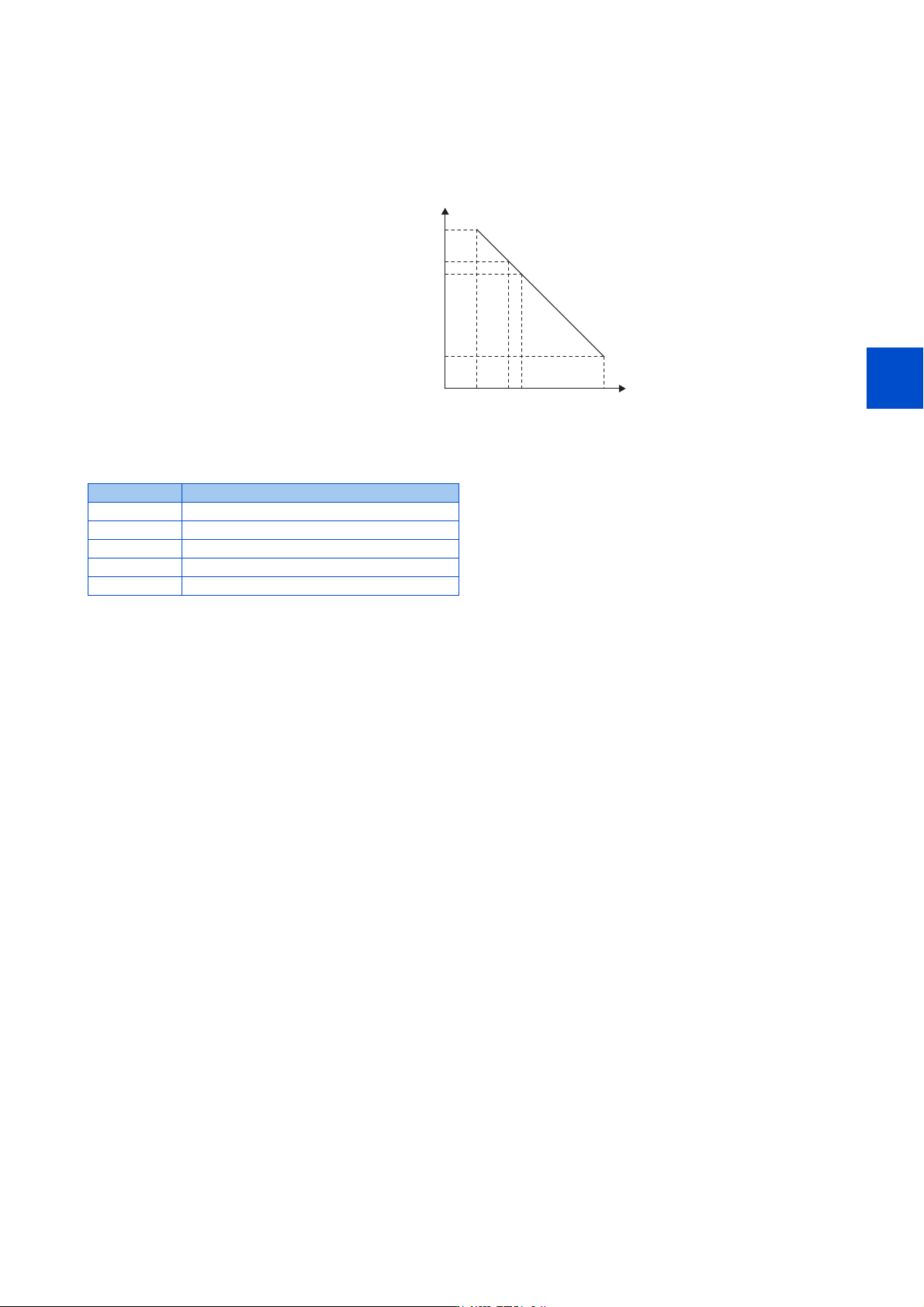

（例）设定 C42(Pr.934) ＝ “500”、C43(Pr.934) ＝ “20% （外加 4mA）”、C44(Pr.935) ＝ “100”、C45(Pr.935) ＝ “100%
（外加 20mA）”。
目标值＝400、测量值＝360时，为偏差＋40（＞0），但变频器识别的偏差值为-10%（＜0），因此设定为负作用时执行量不增加。
如果设定为正作用，则执行量增加。
另外，偏差在 +40 以上时，要解除 PID 输出切断时，应设定 Pr.577 ＝ “960”。
• 通过设定 C42(Pr.934)、C44(Pr.935) 可以变更下述参数的显示。
Pr. 名称
131 PID 上限
132 PID 下限
133 PID 动作目标值
553 PID 偏差范围
577 输出中断解除水平
ⴞḷ٬
⍻䟿٬
ٿᐞĕ
Ę
ٿᐞ
Ѫ仁ಘ䇶࡛Ⲵٿᐞ٬
490
15. （A）应用程序参数
15.7 对 PID 控制的显示进行校正
变更液晶操作面板 （FR-LU08）、参数模块 （FR-PU07）的 PID 显示系数
（Pr.759）
• 通过设定 Pr.759 PID 单位选择，可以变更 FR-LU08 及 FR-PU07 的显示单位。对于 C42 （Pr.934）～ C44 （Pr.935）所设定
的显示系数，可以变更为下述的单位显示。
Pr.759 设定值 单位显示 单位名称 Pr.759 设定值 单位显示 单位名称
9999 % % 21 CMS Cubic Meter per Second
0 － （不显示） 22 ftM Feet per Minute
1 K Kelvin 23 ftS Feet per Second
2 C Degree Celsius 24 m/M Meter per Minute
3 F Degree Fahrenheit 25 m/S Meter per Second
4 PSI Pound-force per Square Inch 26 lbH Pound per Hour
5 MPa Mega Pascal 27 lbM Pound per Minute
6 kPa Kilo Pascal 28 lbS Pound per Second
7 Pa Pascal 29 iWC Inch of Water Column
8 bar Bar 30 iWG Inch of Water Gauge
9 mbr Milli Bar 31 fWG Feet of Water Gauge
10 GPH Gallon per Hour 32 mWG Meter of Water Gauge
11 GPM Gallon per Minute 33 iHg Inch of Mercury
12 GPS Gallon per Second 34 mHg Millimeter of Mercury
13 L/H Liter per Hour 35 kgH Kilogram per Hour
14 L/M Liter per Minute 36 kgM Kilogram per Minute
15 L/S Liter per Second 37 kgS Kilogram per Second
16 CFH Cubic Feet per Hour 38 ppm Pulse per Minute
17 CFM Cubic Feet per Minute 39 pps Pulse per Second
18 CFS Cubic Feet per Second 40 kW Kilowatt
19 CMH Cubic Meter per Hour 41 hp Horse Power
20 CMM Cubic Meter per Minute
42 Hz Hertz
43 rpm Revolution per Minute
