48
2. 基本操作
2.7 基本的运行操作 （JOG 运行）
Pr.79 运行模式选择 第 274 页
Pr.178 ～ Pr.184 （输入端子功能选择） 第 395 页
Pr.340 运行模式选择 第 282 页

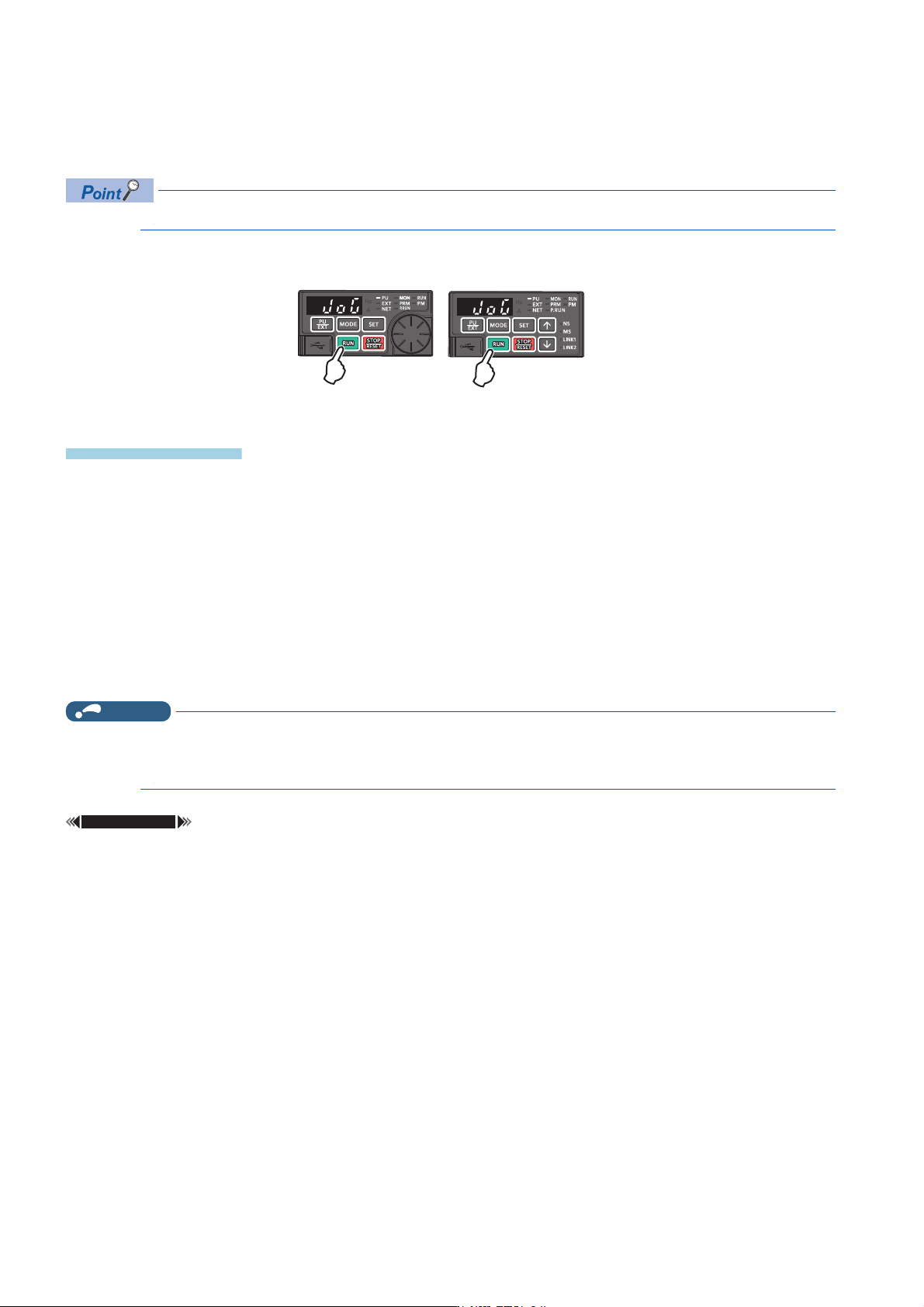

2.7.2 通过操作面板进行 JOG 运行
• 仅在按住 [RUN] 键时运行。
以 5Hz 运行时的操作步骤如下所示。
↕僔
1. 接通电源时的画面
监视显示。
2. 运行模式的变更
按 2 次 [PU/EXT] 键切换到 PUJOG 运行模式。监视显示为 “JOG”，[PU]LED 亮灯。
3. 启动→加速→恒速
持续按 [RUN] 键。Pr.40 RUN 键旋转方向选择＝ “0” （初始值）时为正转，设定为 “1” 时为反转。显示部的频率
值随 Pr.16 JOG 加减速时间增大，显示 “5.00” （5.00Hz）。
4. 减速→停止
松开 [RUN] 键。显示部的频率值随 Pr.16 JOG 加减速时间减小，显示 “0.00” （0.00Hz），电机运行停止。
NOTE
• 想要变更设定频率时，应变更 Pr.15 JOG 频率。（初始值 “5Hz”）
• 想要变更加减速时间时，应变更 Pr.16 JOG 加减速时间。（初始值 “0.5s”）
• IP67 规格产品不能使用操作面板的按键及参数模块，因此不支持 PUJOG 运行。
参照参数
Pr.15 JOG 频率、Pr.16 JOG 加减速时间 第 293 页
䶒ᶯ
49
2. 基本操作
2.8 输入输出端子的功能分配
1
2
3
4
5
6
7
8
9
10

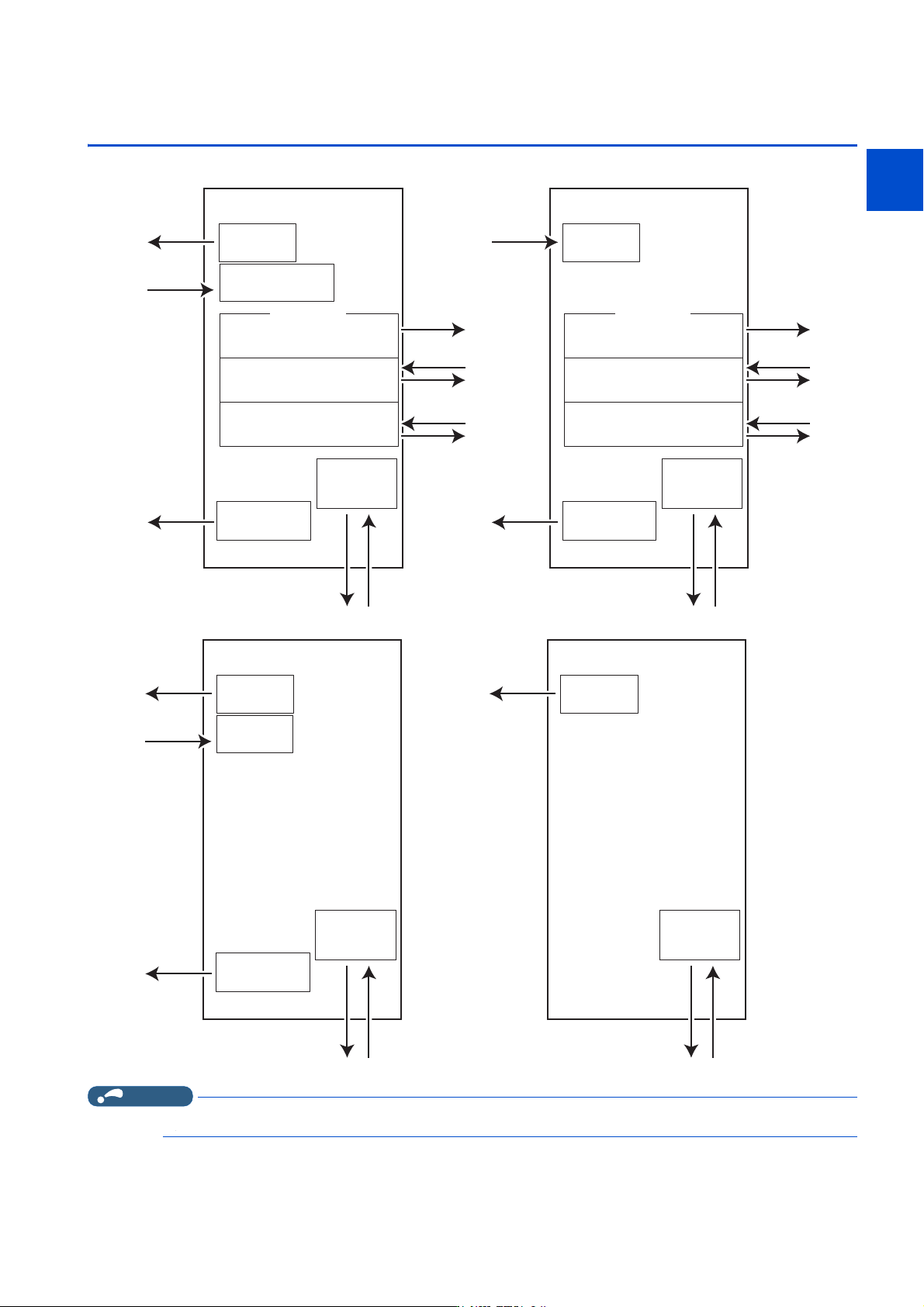

2.8 输入输出端子的功能分配
• 本产品可以通过参数设定向外部输入输出端子 （物理端子）或通讯 （通讯虚拟端子）分配功能。
*1 仅限 FR-E800-E
NOTE
• 无法同时安装内置选件。IP67 规格产品、CC-Link 通讯功能内置产品不能安装内置选件。
FR-E800
输出端子
（物理端子）
输入端子
（物理端子）
输入端子
（物理端子）
FR-E800-(SC)E
继电器输出端子
（物理端子）
继电器输出端子
（物理端子）
PU 接口
（通讯）
Ethernet 接口
（通讯）
输出 输出
输出
输入
输出 输入 输出 输入
输入
输出
输入
输出
FR-A8AY、FR-A8AR
（物理端子）
FR-E8AXY
（物理端子）
FR-A8NC、FR-A8ND、FR-A8NP
（通讯）
输出
输入
内置选件
输出
输入
输出
FR-A8AY、FR-A8AR
（物理端子）
FR-E8AXY
（物理端子）
FR-A8NC、FR-A8ND、FR-A8NP
（通讯）
输出
输入
内置选件
FR-E806
输出端子
（物理端子）
输入端子
（物理端子）
继电器输出端子
（物理端子）
Ethernet 接口
（通讯）
输出
输出
输入
输出 输入
FR-E800-NC
输出端子
（物理端子）
CC-Link 通讯用
接口
（通讯）
输出
输出 输入
*1
50
2. 基本操作
2.8 输入输出端子的功能分配
输入端子的功能分配
• 可对变频器输入各种信号。信号输入，既可以通过物理端子 （安全通讯规格产品、CC-Link 通讯功能内置产品除外）进行
输入，也可以通过通讯进行输入。此外，可以对内置选件 （FR-E8AXY）的增设端子进行信号分配。因为 IP67 规格产品、
CC-Link 通讯功能内置产品不能使用内置选件，所以不支持选件输入端子。
• 通过参数对各输入端子进行功能分配。各参数对应的端子如下所示。
○：可以分配、－：不可分配 （功能无效）
*1 通讯协议不同时，可使用的端子也不同。详细内容，请参照使用手册 （通讯篇）或通讯选件的使用手册。
*2 选件输入端子的详细内容，请参照选件的使用手册。
NOTE
• 关于可分配的信号，请参照第395页。
Pr. 端子名称
外部输入端子 （物理端子）
通讯输入
*1
选件输入端子 （物理端
子）
*2
FR-E800 FR-E800-E FR-E800-SCE FR-E806 FR-E800-NC FR-E8AXY
178 STF/DI0 ○ （STF） ○ （DI0） - ○ （DI0） - 正转指令固定 -
179 STR/DI1 ○ （STR） ○ （DI1） - ○ （DI1） - 反转指令固定 -
180RL○----○-
181RM○----○-
182RH○----○-
183 MRS ○ - - - - ○ -
184 RES ○ - - - - ○ -
185 NET X1 - - - - - ○ -
186 NET X2 - - - - - ○ -
187 NET X3 - - - - - ○ -
188 NET X4 - - - - - ○ -
189 NET X5 - - - - - ○ -
525X1------ ○
526X2------ ○
527X3------ ○
528X4------ ○
529X5------ ○
530X6------ ○
531X7------ ○
