500
15. （A）应用程序参数
15.9 使用感应电机时的瞬时停电再启动 / 高速起步
再启动自由运行时间的调整 （Pr.57）
• 再启动自由运行时间是指从发生瞬时停电到复电时开始再启动的时间。
设定了有频率搜索的情况下，经过再启动自由运行时间后检测电机旋转速度，并重新启动。
• 进行再启动运行时，设定 Pr.57 再启动自由运行时间＝ “0”。设定 Pr.57 ＝ “0” 后，自由运行时间自动设定为以下的
值 （单位：s）。通常这种设定没有问题。
• 由于受负载的转动惯量 （J）大小及输出频率、电机残留磁通量的影响，有时可能无法顺利运行。根据负载规格在 0.1s ～
30s 的时间内调整自由运行时间。
再启动上升时间 （Pr.58）
• 所谓电压起步时间是指检测电机的转速后 （Pr.162 ＝ “1、11” 时，瞬时停电前的输出频率）将电压升高到对应该速度的
电压的时间。
• 通常情况下能够以初始值运行，应根据负载的转动惯量 （J）及转矩的大小进行调整。
NOTE
• 实时无传感器矢量控制，矢量控制时，Pr.58 无效。
电压等级
变频器
自由运行时间 （s）
ND LD
100V FR-E810W-0050(0.75K) 以下 － 1
200V
FR-E820-0080(1.5K) 以下
FR-E820S-0080(1.5K) 以下
FR-E820-0050(0.75K) 以下 1
FR-E820-0110(2.2K) ～ FR-E820-0330(7.5K)
FR-E820S-0110(2.2K)
FR-E820-0080(1.5K) ～ FR-E820-0240(5.5K) 2
FR-E820-0470(11K) 以上 FR-E820-0330(7.5K) 以上 3
400V
FR-E840-0040(1.5K) 以下 FR-E840-0026(0.75K) 以下 1
FR-E840-0060(2.2K) ～ FR-E840-0170(7.5K) FR-E840-0040(1.5K) ～ FR-E840-0120(5.5K) 2
FR-E840-0230(11K) 以上 FR-E840-0170(7.5K) 以上 3
575V
FR-E860-0027(1.5K) 以下 FR-E860-0017(0.75K) 0.5
FR-E860-0040(2.2K) 以上 FR-E860-0027(1.5K) 以上 1
400V
FR-E846-0040(1.5K) 以下 FR-E846-0026(0.75K) 1
FR-E846-0060(2.2K) 以上 FR-E846-0040(1.5K) 以上 2
ⷜڌ˄ڌ⭥˅ᰦ䰤
㠚⭡䘀㹼ᰦ䰤
3U Ⲵ䇮ᇊ٬
⭥Ⓚ
5/ǃ6/ǃ7/
仁ಘ䗃ࠪ仁⦷
I+]
ⷜڌᰦ䰤İ3U䇮ᇊ٬ᰦ
ⷜڌᰦ䰤!3U䇮ᇊ٬ᰦ
ⷜڌ˄ڌ⭥˅ᰦ䰤
㠚⭡䘀㹼ᰦ䰤
3U Ⲵ䇮ᇊ٬
⭥Ⓚ
5/ǃ6/ǃ7/
仁ಘ䗃ࠪ仁⦷
I+]
501
15. （A）应用程序参数
15.9 使用感应电机时的瞬时停电再启动 / 高速起步
11
12
13
14
15
16
17
18
19
20
再启动动作的调整 （Pr.165、Pr.611）
• 可以通过 Pr.165 设定再启动时的失速防止动作水平。
• 与常规的加速时间不同，可以通过 Pr.611 单独设定在再启动动作后达到 Pr.20 加减速基准频率所需的加速时间。
NOTE
• 实时无传感器矢量控制、矢量控制时，Pr.165 无效。
• 即使变更 Pr.21 的设定，Pr.611 的设定单位也不变化。
• 如果通过 Pr.178 ～ Pr.189（输入端子功能选择）变更端子分配，则可能会影响其他功能。应确认各端子的功能后再进行设定。
• 在再启动过程中不输出 SU、FU 信号。经过再启动电压起步时间后进行输出。
• 通过变频器复位进行复位解除后、及通过再试功能进行再试时也会执行再启动动作。
参照参数
Pr.7 加速时间、Pr.21 加减速时间单位 第 258 页
Pr.13 启动频率 第 269 页、第 270 页
Pr.30 再生功能选择 第541页
Pr.65、Pr.67 ～ Pr.69 再试功能 第 312 页
Pr.78 反转防止选择 第292页
Pr.178 ～ Pr.189 ( 输入端子功能选择 ) 第 395 页
注意
• 选择了瞬时停电再启动功能的情况下，发生瞬时停电时会突然 （经过复位时间后）启动。请勿靠近电机及机器。
在选择了瞬时停电再启动功能的情况下，应将使用手册 （连接篇）中随附的警示标签粘贴在醒目的位置。
502
15. （A）应用程序参数

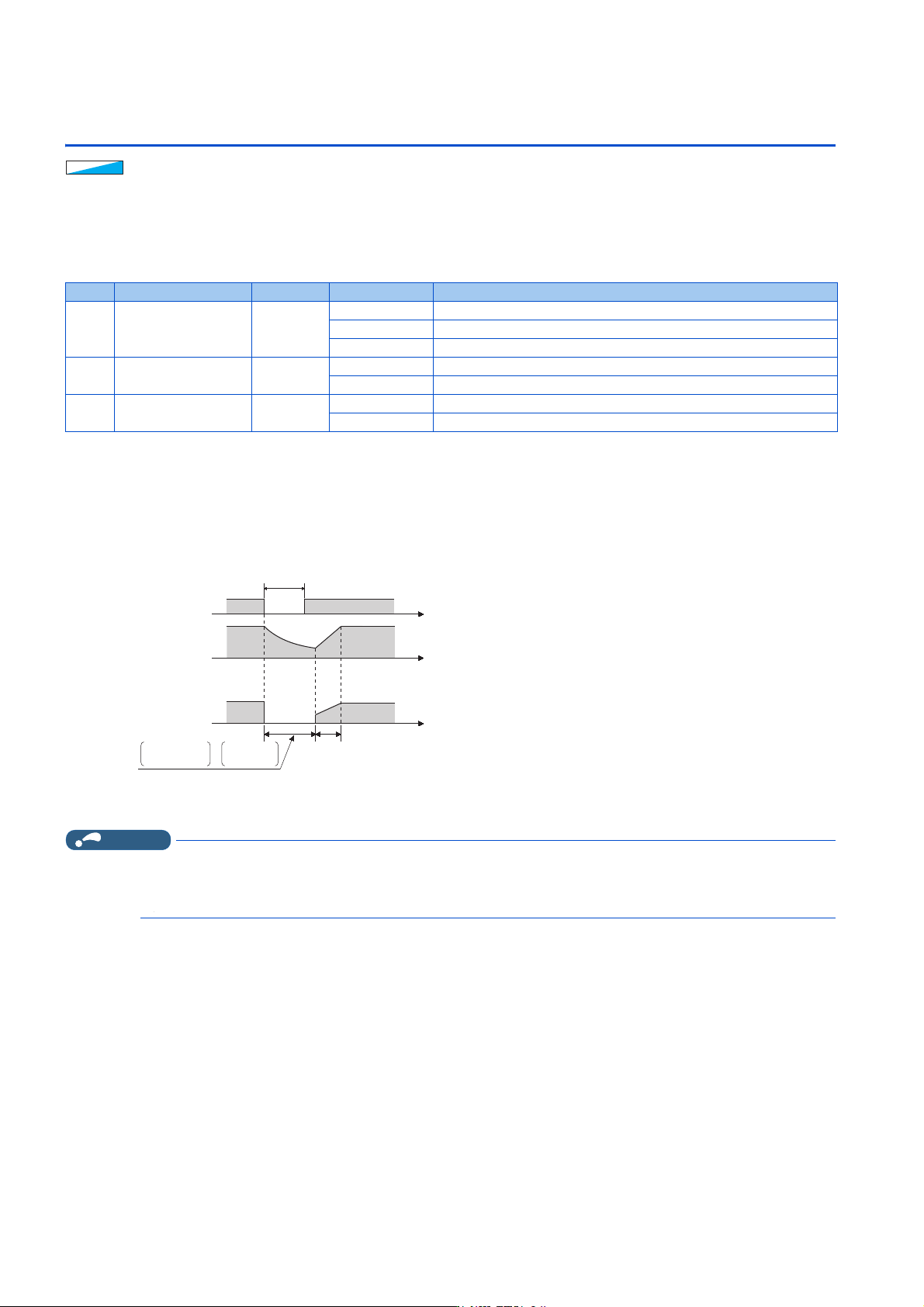

15.10 使用 PM 电机时的瞬时停电再启动 / 高速起步
15.10 使用 PM 电机时的瞬时停电再启动 / 高速起步
可以不停止电机来启动变频器。
以下情况时，如果设定了瞬时停电再启动功能，则电机可以再启动。
• 变频器运行过程中发生了瞬时停电后的复电
• 启动时电机为自由运行
再启动动作的选择 （Pr.162）
• 复电时检测电机的速度 （频率搜索）从而平稳启动。
• 反转过程中进行再启动时，由于可以检测旋转方向，因此也可以平稳地启动。
• 设定了 Pr.162 ＝ “10、(11)” 时，除了瞬时停电再启动以外，每次启动时也都进行再启动运行。在 Pr.162 ＝ “0、(1)”
的情况下，电源 ON 后的第 1 次启动时，为再启动运行，第 2 次以后从启动频率开始启动。
NOTE
• 由于在再启动时的速度检测时会进行瞬间直流制动，因此负载的转动惯量 （J）较小时，速度可能会较低。
• PM 无传感器矢量控制时，不能降压启动。
• 根据电机及运行速度的状况，如果保护功能起动，则变频器无法启动。
再启动自由运行时间 （Pr.57）
• 自由运行时间是指检测电机的转速并开始再启动控制之前的时间。
• 进行再启动运行时，设定 Pr.57 再启动自由运行时间＝ “0” （无自由运行时间）。通常这种设定没有问题。
• 由于受负载的转动惯量 （J）大小及输出频率的影响，有时可能无法顺利运行。根据负载规格在 0.1s ～ 30s 的时间内调整
自由运行时间。
再启动动作的调整 （Pr.611）
• 与常规的加速时间不同，可以通过 Pr.611 单独设定在再启动动作后达到 Pr.20 加减速基准频率所需的加速时间。
303030
Pr. 名称 初始值 设定范围 内容
57
A702
再启动自由运行时间 9999
0 无等待时间
0.1 ～ 30s 对发生瞬时停电后的复电时的变频器重启，设定等待时间。
9999 无再启动
162
A700
瞬时停电再启动动作选
择
0
0、1 仅在首次启动时进行频率搜索
10、11 每次启动都进行频率搜索
611
F003
再启动时加速时间 9999
0 ～ 3600s 对再启动时频率达到 Pr.20 加减速基准频率的加速时间进行设定。
9999 再启动时的加速时间为常规的加速时间 （Pr.7 等）。
ⷜڌ˄ڌ⭥˅ᰦ䰤
⭥Ⓚ5/ǃ
6/ǃ7/
⭥ᵪ䖜䙏
1UPLQ
仁ಘ䗃ࠪ
仁⦷I+]
仁ಘ䗃ࠪ
⭥(9
㠚⭡䘀㹼ᰦ
䰤3U
䖜䙏Ự⍻
ᰦ䰤
ṩᦞ䍏䖭ᛵߥˈ࠷ᯝ䗃ࠪᰦᵪՊᴹᡰнDŽ
ࣘᰦ࣐䙏ᰦ䰤
˄ṩᦞ3UⲴ䇮ᇊ٬˅
