514 15. （A）应用程序参数 15.14 跟踪功能 跟踪的步骤 1. 跟踪的准备 根据所需的采样时间设定 Pr.1022 采样周期 、 Pr.1023 模拟频道数 。 通过 Pr.1027 ～ Pr.1034 设定模拟源，通过 Pr.1038 ～ Pr.1045 设定数字源。 通过 Pr.1025 进行触发设定。 2. 跟踪的实施 通过 Pr.1020、Pr.1024 开始采样。 可以监视跟踪状态。 （参照 第 518 页 ）…
513
15. （A）应用程序参数
15.14 跟踪功能
11
12
13
14
15
16
17
18
19
20
*1 读取值始终为 “0”。
*2 设定范围因机型不同而异。详细内容请参照监视内容一览。

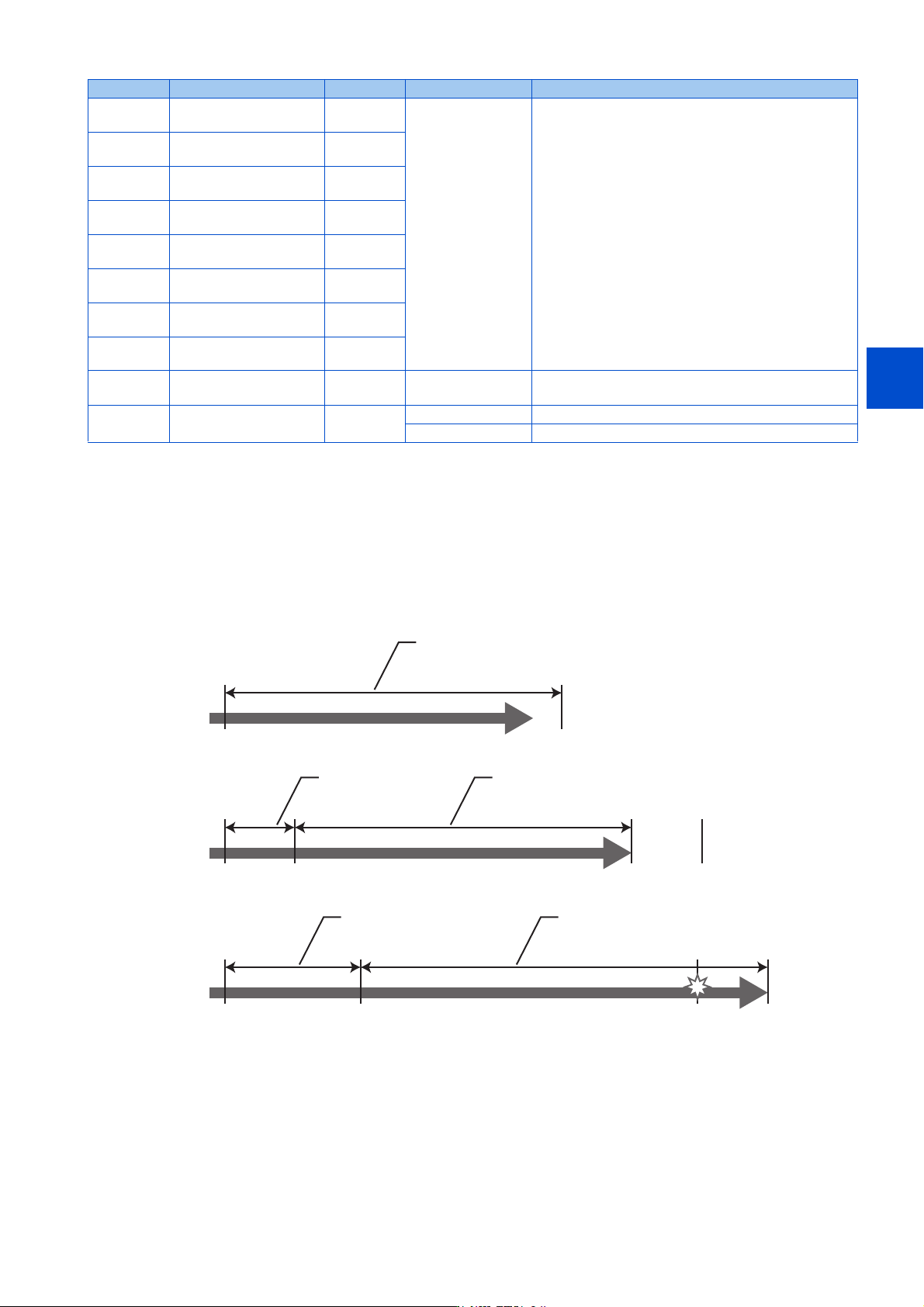

动作概要
• 本功能是对变频器的状态 （模拟监视、数字监视）进行采样，在发生触发 （跟踪开始条件）后，跟踪采样数据并将其作为
数据进行存储的功能。
• 跟踪功能有效时开始采样，变为预触发状态。
• 在预触发状态下收集样本，当收集的样本数达到触发前所需样本数时，变为待触发状态。
• 在待触发状态中发生触发后，开始跟踪并存储数据。
1038
A930
数字源选择 (1ch) 0
0 ～ 255 选择各通道中要采样的数字数据 （输入输出信号）。
1039
A931
数字源选择 (2ch) 0
1040
A932
数字源选择 (3ch) 0
1041
A933
数字源选择 (4ch) 0
1042
A934
数字源选择 (5ch) 0
1043
A935
数字源选择 (6ch) 0
1044
A936
数字源选择 (7ch) 0
1045
A937
数字源选择 (8ch) 0
1046
A938
数字触发频道 1 1 ～ 8 选择要触发的数字通道。
1047
A939
数字触发动作选择 0
0 信号 ON 时开始跟踪
1 信号 OFF 时开始跟踪
Pr. 名称 初始值 设定范围 内容
ᔰ䟷ṧ
ᔰ䟷ṧ
䟷ṧᮠᦞ
䀖ࡽ䟷ṧᮠ
ᮠᦞቁҾ䀖ࡽ䟷ṧᮠ䟿ᰦѪ亴䀖⣦ᘱDŽ
䟷ṧᮠᦞ
䀖ࡽ䟷ṧᮠ
᭦䳶ࡠ䀖ࡽ䟷ṧᮠᡰ䴰ᮠᦞˈѪᖵ䀖⣦ᘱDŽ
ђᔳ䘉ᵏ䰤Ⲵᮠᦞ
ђᔳ䘉ᵏ䰤Ⲵᮠᦞ
ᔰ䟷ṧ
䟷ṧᮠᦞ
⭏䀖 䘭䑚ᆼᡀᔰ䘭䑚
⭏䀖ˈ䘭䑚ᒦ؍ᆈо䀖ࡽ䟷ṧᮠ
ᖃⲴᮠᦞDŽ
514
15. （A）应用程序参数
15.14 跟踪功能
跟踪的步骤
1. 跟踪的准备
根据所需的采样时间设定 Pr.1022 采样周期、Pr.1023 模拟频道数。
通过 Pr.1027 ～ Pr.1034 设定模拟源，通过 Pr.1038 ～ Pr.1045 设定数字源。
通过 Pr.1025 进行触发设定。
2. 跟踪的实施
通过 Pr.1020、Pr.1024 开始采样。
可以监视跟踪状态。（参照第 518 页）
3. 波形的确认
可以使用 FR Configurator2，通过计算机显示暂时存储在内置 RAM 中的跟踪数据。详细内容，请参照 FR
Configurator2 的使用手册。
采样时间的选择 （Pr.1022、Pr.1023）
• 可采样的时间为采样周期 × 获取点数。获取点数根据 Pr.1023 模拟频道数的设定不同而不同。
Pr.1023
模拟通道数
内存模式采样时间
获取点数
最小 （Pr.1022 ＝ “1”） 最大 （Pr.1022 ＝ “1000”）
1 1704ms 1704s 1704
2 1280ms 1280s 1280
3 1024ms 1024s 1024
4 852ms 852s 852
5 728ms 728s 728
6 640ms 640s 640
7 568ms 568s 568
8 512ms 512s 512
515
15. （A）应用程序参数
15.14 跟踪功能
11
12
13
14
15
16
17
18
19
20
模拟源 （监视项目）的选择
• 从下表中选择在 Pr.1027 ～ Pr.1034 中选择的模拟源 （监视项目）。
*1 监视项目的 “*” 表示采样周期为高速的监视。
*2 ○表示可进行负值显示的监视项目。
*3 表示设定了模拟触发时的 100% 的标准值。
*4 请参照端子 FM、AM 满刻度值 （第347页）。
*5 电机额定频率 ×120/ 电机极数
设定值 监视的项目
*1
负值显示
*2
触发等级标准
*3
设定值 监视的项目
*1
负值显示
*2
触发等级标准
*3
1 输出频率 / 转速 ○
*4
71 累计脉冲 ○ 65535
2 输出电流
*4
72 累计脉冲超出次数 ○ 65535
3 输出电压
*4
81
BACnet 接收状态 （仅限 FR-
E800）
65535
5 频率设定值 / 转速设定
*4
82
BACnet 令牌路径计数 （仅限
FR-E800）
65535
6 运行速度 ○
*4
83
BACnet 有效 APDU 计数 （FR-
E800、FR-E800-(SC)EPA、
FR-E806-SCEPA）
65535
7 电机转矩 ○
*4
84
BACnet 通讯错误计数 （仅限
FR-E800）
65535
8 整流器输出电压
*4
85
BACnet 端子 FM 输出等级
（仅限 FR-E800-1）
*4
9 再生制动器使用率
*4
86
BACnet 端子 AM 输出等级
（FR-E800-4、FR-E800-5）
○
*4
10 电子过热保护负载率
*4
91 PID 执行量 ○
*4
11 输出电流峰值
*4
97 浮辊主速设定值
*4
12 整流器输出电压峰值
*4
201 * 输出频率 电机额定频率
13 输入功率
*4
202 *U 相输出电流 ○ ND 额定电流
14 输出功率
*4
203 *V 相输出电流 ○ ND 额定电流
17 负载表
*4
204 *W 相输出电流 ○ ND 额定电流
18 电机励磁电流
*4
205 * 整流器输出电压
400V/800V/
1000V
19 位置脉冲 65535 206 * 输出电流 （三相全波） ND 额定电流
20 累计通电时间 65535 207 * 励磁电流 （A） ○ ND 额定电流
22 定向状态 65535 208 * 转矩电流 （A） ○ ND 额定电流
23 实际运行时间 65535 209 端子 2 100%
24 电机负载率
*4
210 端子 4 100%
32 转矩指令 ○
*4
212 * 励磁电流 （%） ○ 100%
33 转矩电流指令 ○
*4
213 * 转矩电流 （%） ○ 100%
35 反馈脉冲 65535
222
*6
* 位置指令 （低位） 32767
37 冷却散热片温度
*4
223
*6
* 位置指令 （高位） ○ 32767
40 顺控功能用户监视 1 65535
224
*6
* 当前位置 （低位） 32767
41 顺控功能用户监视 2 65535
225
*6
* 当前位置 （高位） ○ 32767
42 顺控功能用户监视 3 65535
226
*6
* 偏差脉冲 （低位） 32767
52 PID 目标值
*4
227
*6
* 累计脉冲 （高位） ○ 32767
53 PID 测量值
*4
229 * 理想速度指令 ○ 电机额定频率
54 PID 偏差 ○
*4
230 * 输出频率 （带符号） ○ 电机额定频率
61 电机过热保护负载率
*4
231 * 电机转数 （带符号） ○
*5
62 变频器过热保护负载率
*4
232 * 速度指令 （带符号） ○
*5
64
PTC 热敏电阻电阻值
（FR-E800、FR-E800-
(SC)E、FR-E806）
Pr.561 235 * 转矩指令 ○ 100%
65 理想速度指令 ○
*4
236 * 电机转矩 ○ 100%
66 速度指令 ○
*4
237 * 励磁电流指令 ○ 100%
67 PID 测量值 2
*4
238 * 转矩电流指令 ○ 100%
68
紧急驱动状态 （FR-
E800、FR-E800-E）
65535
