525 16. （G）控制参数 16.3 适用负载选择 11 12 13 14 15 16 17 18 19 20 16.3 适用负载选择 可以选择符合不同用途和负载特性的最佳的输出特性 （V/F 特性） 。 用于恒转矩负载 （Pr.14 ＝ “0”、初始值） • 在基底频率以下，输出电压相对于输出频率成直线变化。 • 即使有像传送装置、台车、辊驱动等的转速变化，也应在驱动负载转矩为恒定的负载时进行设定。 在风机和泵的以下情况下，应…
524
16. （G）控制参数
16.2 基底频率、电压
NOTE
• 矢量控制时，PLG 的故障等导致了机器不运行时，通过设定 Pr.80 电机容量或 Pr.81 电机极数＝ “9999”，即可以通过 V/F 控
制来运行。
• 选择了先进磁通矢量控制、实时无传感器矢量控制、矢量控制、PM 无传感器矢量控制时，Pr.3、Pr.47 及 Pr.19 无效，Pr.83、
Pr.84 有效。
但是，Pr.29 加减速曲线＝ “1” （S 字加减速 A）的 S 字变曲点，Pr.3 及 Pr.47 均有效。（PM 无传感器矢量控制时的 S 字变
曲点为电机额定频率。）
• 如果通过 Pr.178 ～ Pr.189（输入端子功能选择）变更端子分配，则可能会影响其他功能。应确认各端子的功能后再进行设定。
参照参数
Pr.14 适用负载选择 第 525 页
Pr.29 加减速曲线选择 第 263 页
Pr.83 电机额定电压、Pr.84 电机额定频率 第 525 页
Pr.178 ～ Pr.189 ( 输入端子功能选择 ) 第 395 页
电机型号 Pr.19 设定值 Pr.3 设定值
SF-V5RU、3.7kW 以下 170V
50Hz
SF-V5RU、5.5kW 以上 160V
SF-V5RUH、3.7kW 以下 340V
SF-V5RUH、5.5kW 以上 320V
525
16. （G）控制参数
16.3 适用负载选择
11
12
13
14
15
16
17
18
19
20
16.3 适用负载选择
可以选择符合不同用途和负载特性的最佳的输出特性 （V/F 特性）。
用于恒转矩负载 （Pr.14 ＝ “0”、初始值）
• 在基底频率以下，输出电压相对于输出频率成直线变化。
• 即使有像传送装置、台车、辊驱动等的转速变化，也应在驱动负载转矩为恒定的负载时进行设定。
在风机和泵的以下情况下，应选择恒转矩负载用 （设定值 “0”）。
• 在短时间内对转动惯量 （J）较大的鼓风机进行加速时。
• 回转泵、齿轮泵等恒转矩负载时。
• 例如螺旋泵在低速下提升负载转矩时。
降低转矩负载用途 （Pr.14 ＝ “1”）
• 在基底频率以下时，输出电压相对于输出频率以 2 次方曲线变化。
• 可在对风机和泵等负载转矩与转速的 2 次方成正比变化的负载进行驱动时，进行设定。
用于升降负载 （Pr.14 ＝ “2、3”）
• 正转时固定为驱动负载、反转时固定为再生负载的升降负载的情况下，设定 “2”。
• 正转时 Pr.0 转矩提升有效，反转时转矩提升自动变为 “0%”。
• 如平衡重方式那样，根据不同的载荷反转时为驱动负载、正转时为再生负载的情况下，设定 “3”。
9)9)9)
Pr. 名称 初始值 设定范围 内容
14
G003
适用负载选择 0
0 恒转矩负载用
1 降低转矩负载用
2
恒转矩升降用
（反转时提升 0%）
3
恒转矩升降用
（正转时提升 0%）
ˁ
䗃ࠪ⭥
3Uะ仇⦽
䗃ࠪ仁⦷+]
3U˙
ˁ
䗃ࠪ⭥
3Uะ仇⦽
䗃ࠪ仁⦷+]
3U˙
526
16. （G）控制参数
16.3 适用负载选择
• Pr.46 第 2 转矩提升在 RT 信号为 ON 时有效。RT 信号输入所使用的端子，应在 Pr.178 ～ Pr.189 （输入端子功能选择）中
设定 “3” 来进行 RT 信号功能的分配。
NOTE
• 如升降负载那样连续再生时，为了抑制因再生时的电流而导致报警，将 Pr.19 标准频率电压设定为额定电压可获得不错的效
果。
参照参数
Pr.0 转矩提升 第521页
Pr.178 ～ Pr.189 ( 输入端子功能选择 ) 第 395 页

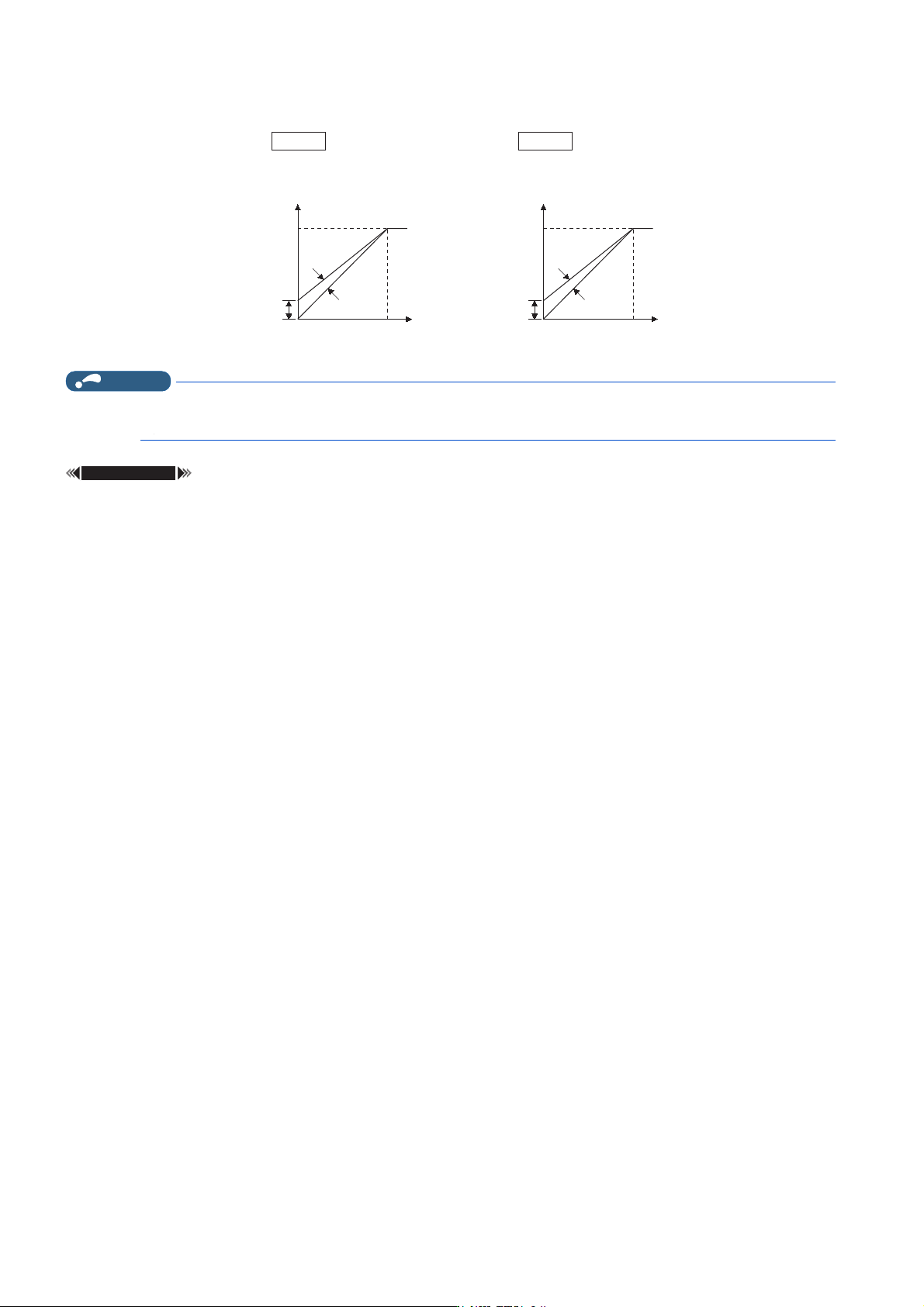

䱽䍏䖭⭘
↓䖜ᰦᨀĂ3UⲴ䇮ᇊ٬
৽䖜ᰦᨀĂ
ˁ
䗃ࠪ⭥
ส߶仁⦷
䗃ࠪ仁⦷+]
৽䖜
↓䖜
3U
3Uω
䱽䍏䖭⭘
↓䖜ᰦᨀĂ
৽䖜ᰦᨀĂ3UⲴ䇮ᇊ٬
ˁ
䗃ࠪ⭥
ส߶仁⦷
䗃ࠪ仁⦷+]
↓䖜
৽䖜
3U
3Uω
