16. （G）控制参数
16.7 直流制动和零速控制、伺服锁定、磁通衰减输出切断

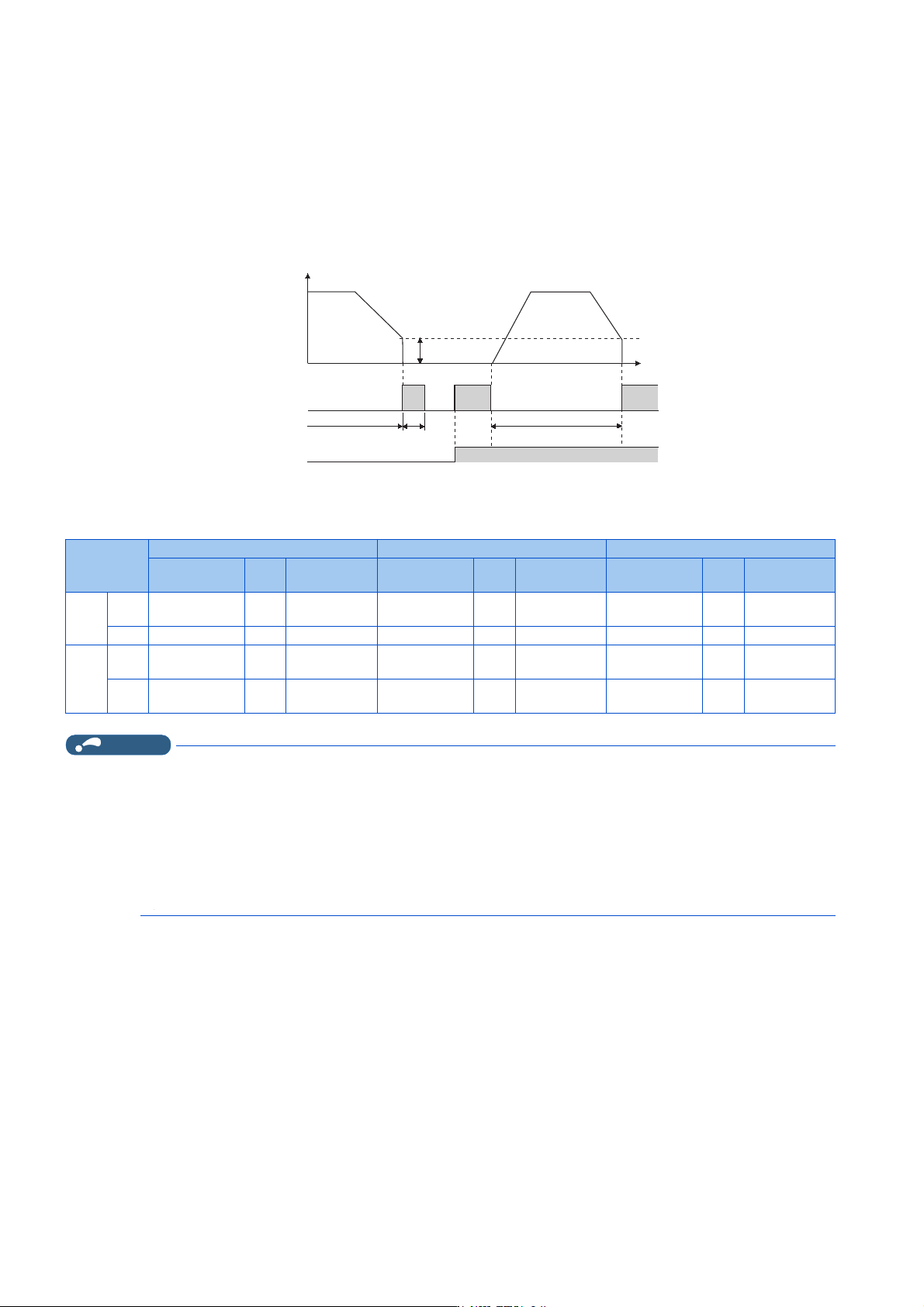

预备励磁 / 伺服 ON （LX）信号和伺服 ON （SON）信号
• 实时无传感器矢量控制、矢量控制、PM 无传感器矢量控制时将预备励磁 / 伺服 ON （LX）信号或伺服 ON （SON）信号设为
ON 后，在停止时将变为制动动作 （直流制动、零速控制、伺服锁定）。
• LX 信号输入所使用的端子，应通过在 Pr.178 ～ Pr.189 （输入端子功能选择）中设定 “23” 来进行端子功能的分配。SON
信号输入所使用的端子，应通过在 Pr.178 ～ Pr.189 （输入端子功能选择）中设定 “86” 来进行端子功能的分配。
• 如果 SON 信号被分配到输入端子，则 LX 信号无效。
• 如果 SON 信号被分配到输入端子，则 SON 信号 OFF 时切断输出。
• 如果 SON 信号被分配到输入端子，则 SON 信号 ON 时可进行变频器运行。
*1 如果 SON 信号被分配到输入端子，则为 SON 信号的动作。
• SON 信号与 LX 信号的主要不同点如下所示。
NOTE
• 如果通过 Pr.178 ～ Pr.189（输入端子功能选择）变更端子分配，则可能会影响其他功能。应确认各端子的功能后再进行设定。
• 在转矩控制时，如果执行了预备励磁 （LX 信号、SON 信号、X13 信号），则即使在未输入启动指令 （STF 或 STR）的状态下，电
机也可能会低速旋转。此外，在输入了启动指令的状态下，即使速度限制值＝ 0 时，电机也可能会低速旋转。应确认即使电机
旋转也不会存在安全问题后，再执行预备励磁。
• 预备励磁动作中即使操作面板的 [RUN]LED、参数模块的 FWD/REV 不亮灯，电机也会被施加电压，应加以注意。
• 预备励磁动作中执行了离线自动调谐 （Pr.96 自动调谐设定 / 状态≠ “0”）时，预备励磁将变为无效。
• 瞬时停电再启动时，LX 信号或 SON 信号 ON 且启动信号 OFF 的情况下，从检测到的电机速度开始不会减速停止，而是为预备励
磁 （零速控制、伺服锁定）。
输入信号
速度控制 转矩控制 位置控制
制动动作
RY
信号
启动指令 制动动作
RY
信号
启动指令 制动动作
RY
信号
启动指令
SON
ON
可选择伺服锁
定/零速
ON 许可 零速 ON 许可 伺服锁定 ON 许可
OFF 输出切断 OFF 不受理 输出切断 OFF 不受理 输出切断 OFF 不受理
LX
ON
可选择伺服锁
定/零速
ON 许可 零速 ON 许可 伺服锁定 ON 许可
OFF
直流制动后切
断输出
ON 许可
直流制动后切
断输出
ON 许可 输出切断 ON 不受理
动作频率
时间
3U
制动动作
动作时间
ON
通常运行
通常运行
3U
LX信号*1
输出频率(Hz)
537
16. （G）控制参数
16.7 直流制动和零速控制、伺服锁定、磁通衰减输出切断
11
12
13
14
15
16
17
18
19
20
自动伺服 ON （Pr.1493）
• 如果设定了 Pr.1493 自动伺服 ON 选择＝ “1”，则即使 SON 信号不为 ON 也可以变为伺服 ON 状态。（无需对输入端子分配
SON 信号。）变更了参数设定的情况下，变频器复位后或下次电源 ON 时将反映设定值。
• LX 信号、SON 信号、MRS 信号基于 Pr.1493 设定的输出状态的关系如下所示。
*1 无信号分配的情况下，视为 OFF。
NOTE
• 自动伺服 ON 功能有效时，有下述限制事项 （通过 MRS 信号等切断了输出的情况除外）。
• 其他的自动伺服 ON 功能有效时的注意事项如下所示。
有无分配 SON LX 信号
*1
MRS 信号
*1
Pr.1493 SON 信号 输出状态
无
OFF
OFF
9999
-
输出切断
ON 励磁动作
OFF
ON 输出切断
ON
OFF
OFF
1
励磁动作
ON
OFF
ON
输出切断
ON
有
OFF
OFF
9999
OFF
ON
OFF
ON
ON
OFF
OFF
1
励磁动作
ON
OFF
ON 输出切断
ON
OFF
OFF
9999
ON
励磁动作
ON
OFF
ON 输出切断
ON
OFF
OFF
1
励磁动作
ON
OFF
ON 输出切断
ON
- 运行中无法对不可写入的参数进行写入 （参照第 237 页）。
- 当前位置保持功能 （第213页）无法使用。
- Pr.79 的设定值为 “6 （无损切换模式）” 或 “7 （外部运行模式 （PU 运行互锁））” 以外时，不可变更运行模式。
- 无法进行参数复制 （写入）、参数清除、参数全部清除。
- 接通电源的同时，输出电压。
- 电源切断后，在母线电压降到低于欠电压等级之前，会一直进行电压输出。
电压等级
欠电压等级
感应电机控制 PM 电机控制
100V、200V 约 DC160V 约 DC220V
400V 约 DC320V 约 DC440V
575V 约 DC460V 约 DC633V
- 即使进行了 SON 信号分配，在 SON 信号 OFF 时也不会切断输出。不建议进行 MRS 信号的分配。
