539
16. （G）控制参数
16.8 停止选择
11
12
13
14
15
16
17
18
19
20

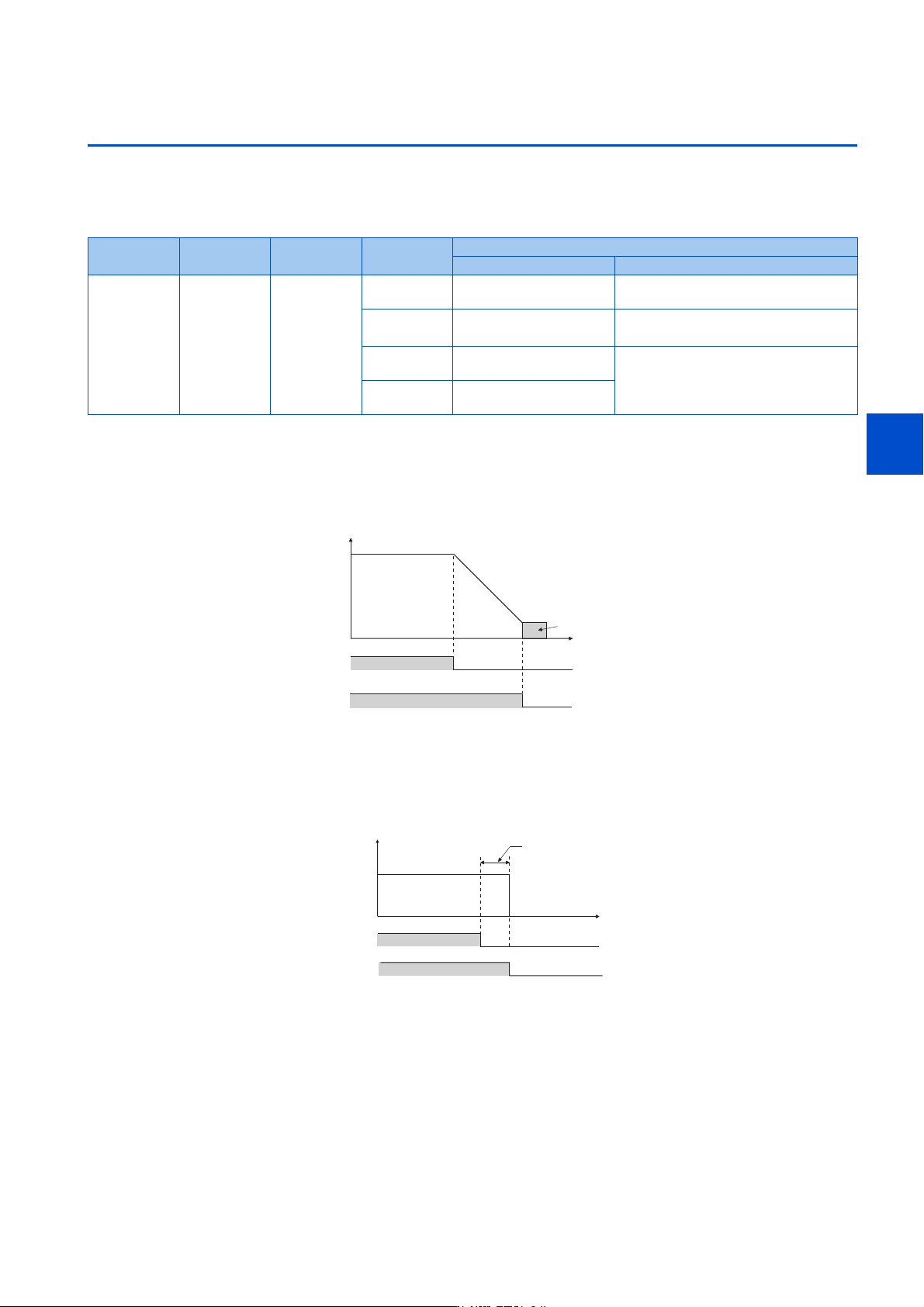

16.8 停止选择
选择启动信号变为 OFF 时的停止方法 （减速停止、自由运行）。
在启动信号变为 OFF 的同时，通过机械制动使电机停止等情况下，进行停止选择。
此外，也可以选择启动信号 （STF/STR）的动作。（关于启动信号动作选择，请参照第 405 页。）
*1 关于启动信号动作选择，请参照第 405 页。
*2 在外部运行模式时或网络运行模式时且启动指令权为外部的情况下，启动信号动作选择有效。CC-Link 通讯功能内置产品不能进行设定。
使电机减速停止
• 设定为 Pr.250 ＝ “9999 （初始值），或 8888”。
• 启动信号 （STF/STR）OFF 时，减速停止。
使电机自由运行停止
• 设定从 Pr.250 中的启动信号为OFF 开始到切断输出的时间。设定为 “1000～ 1100”时，在（Pr.250－ 1000）s 后切断输出。
• 将启动信号设为 OFF，经过 Pr.250 的设定时间后切断输出。电机自由运行停止。
• 通过输出停止使 RUN 信号为 OFF。
Pr. 名称 初始值 设定范围
内容
启动信号 （STF/STR）
*1
停止动作
250
G106
停止选择 9999
0 ～ 100s
STF 信号：正转启动
STR 信号：反转启动
如果启动信号为 OFF，则在设定时间后自
由运行停止。
1000s ～
1100s
*2
STF 信号：启动信号
STR 信号：正反信号
如果启动信号为 OFF，则在 (Pr.250 －
1000)s 后自由运行停止。
9999
STF 信号：正转启动
STR 信号：反转启动
启动信号为 OFF 后，减速停止。
8888
*2
STF 信号：启动信号
STR 信号：正反信号
时间
ON
OFF
启动信号
通过启动信号OFF进行减速
减速时间（3U等的设定时间）
直流制动
输出频率(Hz)
ON
OFF
RUN信号
OFF
ON
启动信号
启动信号OFF后，
在设定时间后切断输出
3U
电机自由运行停止
时间
O
FF
RUN信号
输出频率(Hz)
ON
540
16. （G）控制参数
16.8 停止选择
NOTE
• 下述功能起动时，停止选择为无效。
•在Pr.250 ≠ “9999、8888” 的情况下，从启动信号设为 OFF 到切断输出的这段时间，根据频率指令进行加减速。
• 在电机自由运行过程中，将再启动信号设为 ON 时，以 Pr.13 启动频率启动。
• 即使进行了自由运行停止的设定，在 LX 信号或 SON 信号为 ON 时也不会变为自由运行，而是变为制动动作 （直流制动、零速控
制、伺服锁定）。
参照参数
Pr.7 加速时间、Pr.8 减速时间　 第258页
Pr.12 直流制动动作电压　 第531页
Pr.13 启动频率　 第 269 页、第 270 页
Pr.75 复位选择 /PU 脱离检测 /PU 停止选择　 第 225 页
Pr.261 停电停止方式选择　 第 508 页
Pr.502 通讯异常时停止模式选择　 使用手册 （通讯篇）
位置控制
停电停止功能 （Pr.261）
PU 停止 （Pr.75）
因通讯异常导致的减速停止 （Pr.502）
JOG 运行
离线自动调谐
541
16. （G）控制参数
16.9 再生制动器的选择
11
12
13
14
15
16
17
18
19
20
16.9 再生制动器的选择
• 进行频繁启动、停止运行时，通过使用高频率用制动电阻器 （FR-ABR）选件或制动模块 （FR-BU2、BU、FR-BU）选件，可
以增加再生制动使用率。
• 以再生状态连续使用时，使用多功能再生整流器 （FR-XC （再生专用模式））、共直流母线整流器 （FR-CV）。在降低谐波、
改善功率因数时，或在再生状态下连续使用时，可以使用多功能再生整流器 （FR-XC （公共母线模式））、高功率因数整流
器（FR-HC2）。使用安全通讯规格产品、IP67 规格产品、CC-Link 通讯功能内置产品时，无法使用多功能再生整流器 （FR-
XC）、共直流母线整流器 （FR-CV）、高功率因数整流器 （FR-HC2）。
• 安装了 FR-E8DS 时或使用了 CC-Link 通讯功能内置产品时，可以从输入了 24V 外部电源的状态中选择输入了主电路电源时
的复位动作的有无。（标准规格产品、Ethernet 规格产品、CC-Link 通讯功能内置产品）
*1 标准规格产品、Ethernet 规格产品、CC-Link 通讯功能内置产品时可以设定。
*2 CC-Link 通讯功能内置产品不能进行设定。
使用制动电阻器 （MRS 型、MYS 型）、制动模块 （FR-BU2）、多功能再生整流器
（FR-XC）、共直流母线整流器 （FR-CV）、高功率因数整流器 （FR-HC2）时
• 应设定 Pr.30 ＝ “0 （初始值）、100”。Pr.70 的设定值无效。此时，再生制动器使用率如下。
• 连接整流器模块 （FR-XC、FR-HC2、FR-CV）时，应将变频器运行许可 （X10）信号分配至触点输入端子。为了与整流器模
块进行协调保护，通过变频器运行许可（X10）信号切断变频器输出。输入整流器模块的变频器运行许可 （RYB/RDY/RDYB）
信号。X10 信号仅对外部输入端子的输入有效。X10 信号输入所使用的端子，应将 Pr.178 ～ Pr.184 中的任意一个设定为
“10” （X10）后，进行端子功能的分配。
Pr. 名称 初始值 设定范围 内容
30
E300
再生功能选择 0
0
再生功能无效
制动电阻器 （MRS 型、MYS 型）
制动模块 （FR-BU2）
多功能再生整流器 （FR-XC）
共直流母线整流器 （FR-CV）
高功率因数整流器 （FR-HC2）
主电路电源输入时
有复位
100
*1
主电路电源输入时
无复位
1
制动电阻器 （MYS 型）以 100% 转矩 6%ED 使用时
高频率用制动电阻器 （FR-ABR）
主电路电源输入时
有复位
101
*1
主电路电源输入时
无复位
2
*1
使用制动电阻器、再生模块时的瞬时停电再启动选择用
主电路电源输入时
有复位
102
*1
主电路电源输入时
无复位
70
G107
特殊再生制动器
使用率
0% 0 ～ 100% 设定内置制动晶体管动作的百分比 （%）ED。
17
T720
MRS/X10 端子输入
选择
0
0 X10 常开输入
MRS 常开输入
1
*2
X10 常闭输入 （b 触点输入规格）
2 X10 常开输入
MRS 常闭输入 （b 触点输入规格）
3
*2
X10 常闭输入 （b 触点输入规格）
4
*2
X10 常开输入
外部端子：常闭输入 （b 触点输入规格）
通讯：常开输入
5
*2
X10 常闭输入 （b 触点输入规格）
变频器 再生制动器使用率
FR-E820-0015(0.2K) 以下
FR-E820S-0015(0.2K) 以下
FR-E810W-0015(0.2K) 以下
0%
FR-E820-0030(0.4K) ～ FR-E820-0175(3.7K)
FR-E820S-0030(0.4K) 以上
FR-E810W-0030(0.4K) 以上
3%
FR-E820-0240(5.5K) 以上
FR-E840-0016(0.4K) 以上
FR-E860-0017(0.75K) 以上
FR-E846-0026(0.75K) 以上
2%
