第四章 脱机烧录
SP20F，SP20X，SP20P 支持脱机模式（脱离电脑）烧录，适合批量烧录，基本操作流程：
下载脱机数据 断开 USB 线改用 5V 电源供电 启动脱机烧录
4.1 下载脱机数据
1）用 USB 线连接编程器到电脑 USB 口，启动“SFLY FlyPRO II”软件；
2）按 3.2 节的步骤选择芯片型号，加载数据文件，进行必要的操作选项设置；
3）为确保脱机数据无误，可先烧录几片芯片后做产品的实际验证；
4）点击 按钮保存当前项目（提示：保存的项目文件，也叫工程文件，可以后续加载使用，避免重
复设置的麻烦）；
5）点击 按钮下载脱机数据，弹出“下载项目”对话框；
6）点击确定下载脱机数据到编程器内置存储器（提示：脱机数据在编程器断电后不会丢失，可以下次继
续使用）；
注意：手工烧录时选择“芯片放置”或“按键启
动”（仅 SP20P 支持按键启动），配合自动烧录
机台使用时请选择“ATE 控制（机台模式）”
SP20
系列编程器
使 用 手 册
深圳硕飞科技有限公司 0755-84867757 www.sflytech.com
- 11 -
4.2 脱机烧录操作
手动方式
手工取放芯片的烧录方式。在脱机模式下手动方式操作步骤如下：
1）按 4.1 节方法下载脱机数据，注意在下载脱机数据时选择启动控制方式为“芯片放置”（SP20P 也
可以选“按键启动”）；
2）从电脑端拔下 USB 线，连接到 5V 电源适配器。编程器通电后，首先会对内部的脱机数据进行校验
检测，以验证数据完整及准确，这需要 3~25 秒钟时间。 如果检测通过，指示灯显示蓝色闪烁状态，表示编
程器已经进入脱机烧录模式。如果检测失败，指示灯显示红色闪烁状态，表示编程器内没有有效的脱机数据，
无法启动脱机烧录；
提示：仅 SP20P 可以通过 OLED 屏更直观的显示编程器的工作状态，如上图提示等待芯片插入。
3）在锁紧座上放入待烧录的芯片，指示灯由蓝色闪烁变为蓝色长亮，表明编程器检测到芯片，正在进行
烧录；
4）指示灯变为绿色长亮时，表示芯片烧录完成并且烧录成功。如果指示灯变为红色则说明当前芯片烧录
失败。同时编程器开始等待当前芯片从锁紧座上移除。如果已开启蜂鸣器提示功能，在烧录完成时，编程器会
发出声响；
5）取出芯片放入下一片芯片，重复此步骤直至完成烧录。
脱机烧录时连接 5V 电
源适配器
SP20
系列编程器
使 用 手 册
深圳硕飞科技有限公司 0755-84867757 www.sflytech.com
- 12 -
自动控制方式（通过 ATE 接口控制）
SP20X/SP20P 带有 ISP/ATE 复用接口，可配合自动烧录机台等自动化设备，实现全自动烧录操作（自
动取放芯片，自动烧录），步骤如下：
1）按 4.1 节方法下载脱机数据，注意在下载脱机数据时选择启动控制方式为“ATE 控制(机台模式)”，
在此工作模式，编程器的 ATE 接口才能提供 START/OK/NG/ BUSY 指示信号；
2）从锁紧座上引出芯片管脚线到烧录机台；
3）连接机台控制线到编程器“ISP/ATE 接口”，此接口引脚定义如下；
4）启动烧录。
4.3 脱机模式指示灯状态
指示灯状态 状态说明(手工方式) 状态说明(自动控制方式, 仅 SP20X，SP20P)
红色闪烁 编程器没有下载脱机数据 编程器没有下载脱机数据
蓝色闪烁 等待芯片放置 <无此状态>
蓝色 正在烧录芯片 正在烧录芯片
绿色
芯片烧录完成，烧录成功
(等待芯片移除)
芯片烧录完成，烧录成功
红色
芯片烧录失败
(等待芯片移除)
芯片烧录失败

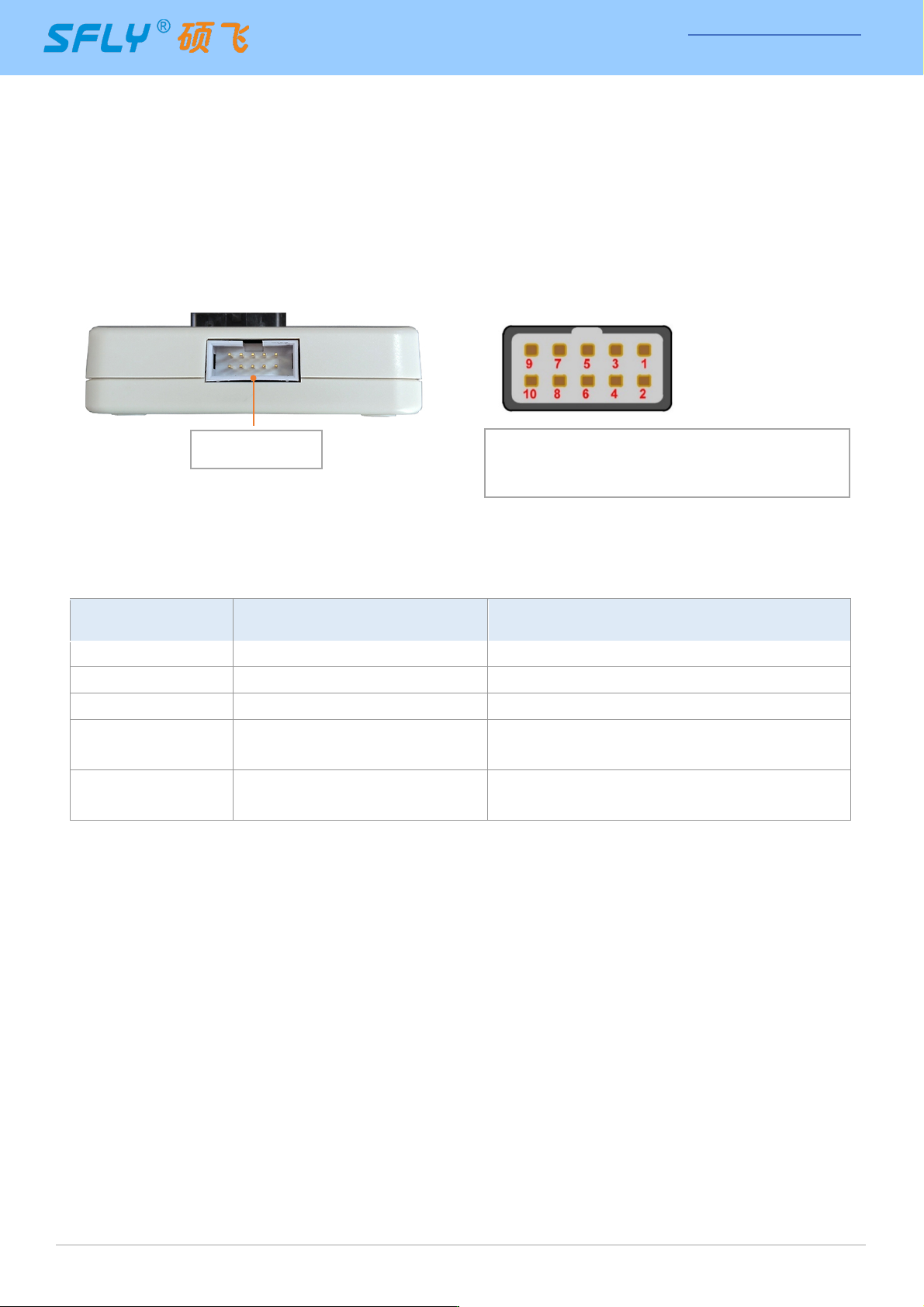

3 - BUSY 5 - OK 9 - NG
7 - START 2 - VCC 4/6/8/10 - GND
ISP/ATE 接口
