第五章 ISP 模式烧录
ISP 全称为 In System Program，ISP 烧录模式仅需要连接几条信号线到板载芯片的相关引脚，即可实
现芯片的读写操作，可免除拆焊芯片的麻烦。SP20 系列编程器具有一个 10P ISP/ATE 复用接口，可以通过
此接口对芯片进行 ISP 在线烧录。
5.1 选择 ISP 烧录模式
SP20 系列编程器可支持部分芯片的 ISP 模式烧录，在软件中点击“芯片型号”按钮，搜索要烧录的芯
片型号，在“适配座/烧录方式”列中选中“ISP 模式烧录”（如果搜索的芯片烧录方式中没有 ISP 模式烧
录，表示该芯片只能用烧录座烧录），如下图：
5.2 ISP 接口定义
SP20 系列编程器的 ISP 接口定义如下图：
ISP/ATE接口
19 7 5 3
2
10
8 6 4
接口引脚图
随机配送了一条 10P 彩色 ISP 排线，用于连接 ISP 接口和目标板芯片。5x2P 插头连接编程器的 ISP 接
口，另一端通过杜邦头端子和目标芯片相应引脚连接。
ISP 连接线颜色和 ISP 接口针脚的对应关系如下表：
颜色 对应 ISP 接口引脚 颜色 对应 ISP 接口引脚
棕色 1 蓝色 6
红色 2 紫色 7
橙色（或粉红色） 3 灰色 8
黄色 4 白色 9
绿色 5 黑色 10
通过杜邦头连接
目标芯片
SP20
系列编程器
使 用 手 册
深圳硕飞科技有限公司 0755-84867757 www.sflytech.com
- 14 -
5.3 连接目标芯片
在软件主界面点击“芯片信息”页，可以查看 ISP 接口和目标芯片的连接原理图，如下图：
不同的芯片其连接方式会有所不同，芯片的详细连接方式请在软件中点击“芯片信息”页进行查看。
5.4 选择 ISP 供电方式
ISP 编程时，目标芯片有两种供电方式可选：由编程器供电和目标板自供电。通过软件“项目设置”页的
是否勾选“向目标板提供电源”进行设置：
勾选“为目标板提供电源”，编程器对目标板芯片提供电源，请根据芯片的额定工作电压来选择供电电
压。编程器可以提供最大 250mA 的负载电流，如果负载电流过大，编程器会提示过流保护，请取消勾选“为
目标板提供电源”，改为由目标板自供电（SP20 编程器可以支持 1.65V~ 5.5V 的目标板工作电压范围，
ISP 的信号驱动电压会跟随目标板的 VCC 电压自动调整）。
5.5 烧录操作
检查硬件连接和软件设置无误，点击 按钮，即可完成芯片的 ISP 方式烧录。
● ISP 烧录实现相对比较复杂, 您必须对电路非常熟悉；
● 因引线可能引入干扰及电路板其他电路的干扰，都可能导致 ISP 方式烧录失败，请拆
下芯片改用常规烧录座方式烧录；
SP20
系列编程器
使 用 手 册
深圳硕飞科技有限公司 0755-84867757 www.sflytech.com
- 15 -
第六章 多机模式烧录
SP20 系列编程器软件支持在一台电脑上连接最多 8 台编程器同时操作（量产烧录或者下载脱机数
据）。
6.1 编程器硬件连接

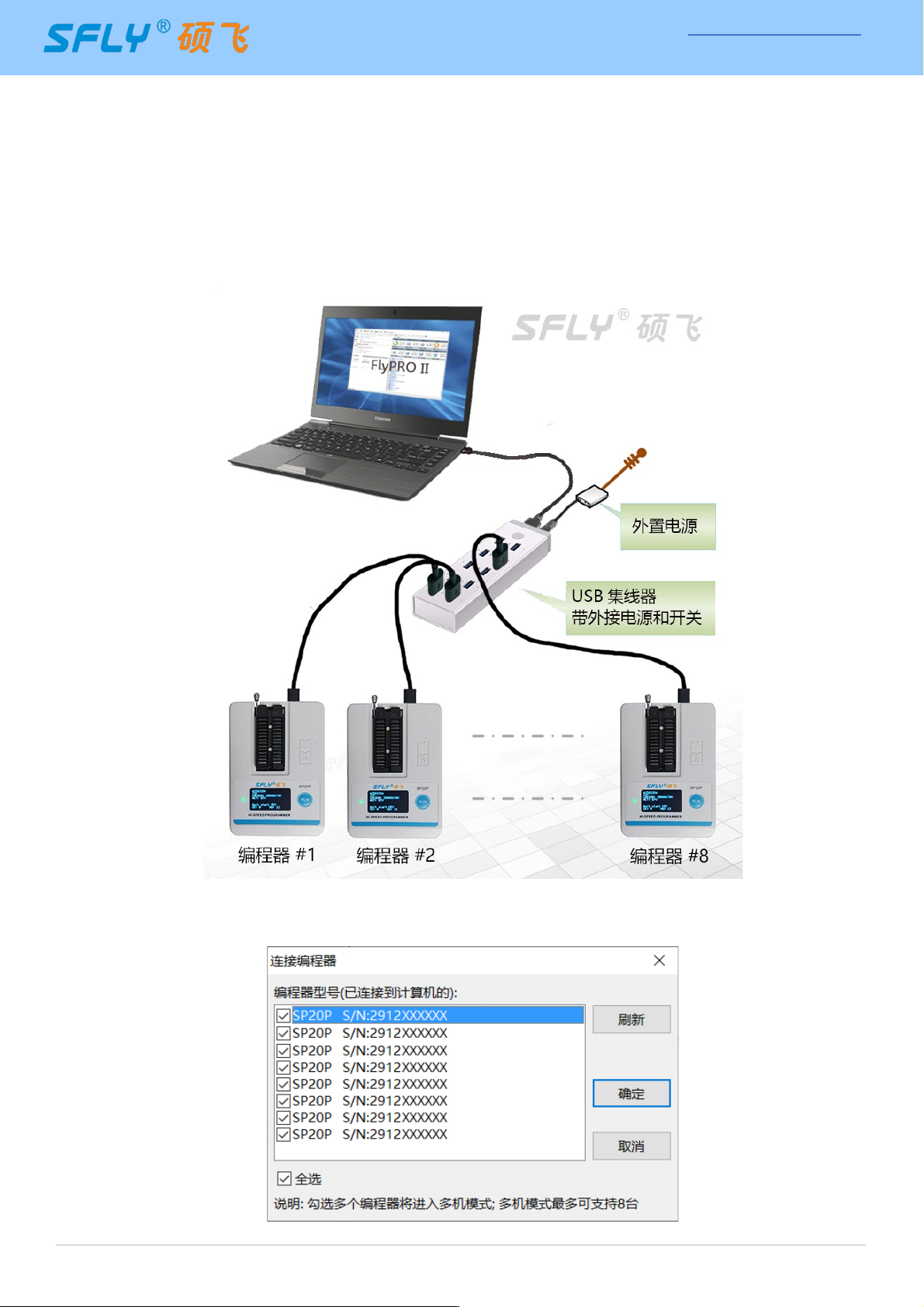

1）使用 USB HUB（USB 集线器）)将多台编程器连接到电脑 USB 口(USB 集线器必须带外置电源适
配器，并需要使用外置电源供电)。注意多机模式下只支持同型号编程器一起使用，不同型号不能混用。
2）启动编程器软件，软件自动连接所有已经连接好的编程器并进入多机模式。如编程器软件已经运行，
可以点击菜单—>编程器—>重新连接 ，软件弹出“连接编程器”对话框：
