5.3 连接目标芯片
在软件主界面点击“芯片信息”页，可以查看 ISP 接口和目标芯片的连接原理图，如下图：
不同的芯片其连接方式会有所不同，芯片的详细连接方式请在软件中点击“芯片信息”页进行查看。
5.4 选择 ISP 供电方式
ISP 编程时，目标芯片有两种供电方式可选：由编程器供电和目标板自供电。通过软件“项目设置”页的
是否勾选“向目标板提供电源”进行设置：
勾选“为目标板提供电源”，编程器对目标板芯片提供电源，请根据芯片的额定工作电压来选择供电电
压。编程器可以提供最大 250mA 的负载电流，如果负载电流过大，编程器会提示过流保护，请取消勾选“为
目标板提供电源”，改为由目标板自供电（SP20 编程器可以支持 1.65V~ 5.5V 的目标板工作电压范围，
ISP 的信号驱动电压会跟随目标板的 VCC 电压自动调整）。
5.5 烧录操作
检查硬件连接和软件设置无误，点击 按钮，即可完成芯片的 ISP 方式烧录。
● ISP 烧录实现相对比较复杂, 您必须对电路非常熟悉；
● 因引线可能引入干扰及电路板其他电路的干扰，都可能导致 ISP 方式烧录失败，请拆
下芯片改用常规烧录座方式烧录；
SP20
系列编程器
使 用 手 册
深圳硕飞科技有限公司 0755-84867757 www.sflytech.com
- 15 -
第六章 多机模式烧录
SP20 系列编程器软件支持在一台电脑上连接最多 8 台编程器同时操作（量产烧录或者下载脱机数
据）。
6.1 编程器硬件连接
1）使用 USB HUB（USB 集线器）)将多台编程器连接到电脑 USB 口(USB 集线器必须带外置电源适
配器，并需要使用外置电源供电)。注意多机模式下只支持同型号编程器一起使用，不同型号不能混用。
2）启动编程器软件，软件自动连接所有已经连接好的编程器并进入多机模式。如编程器软件已经运行，
可以点击菜单—>编程器—>重新连接 ，软件弹出“连接编程器”对话框：
SP20
系列编程器
使 用 手 册
深圳硕飞科技有限公司 0755-84867757 www.sflytech.com
- 16 -

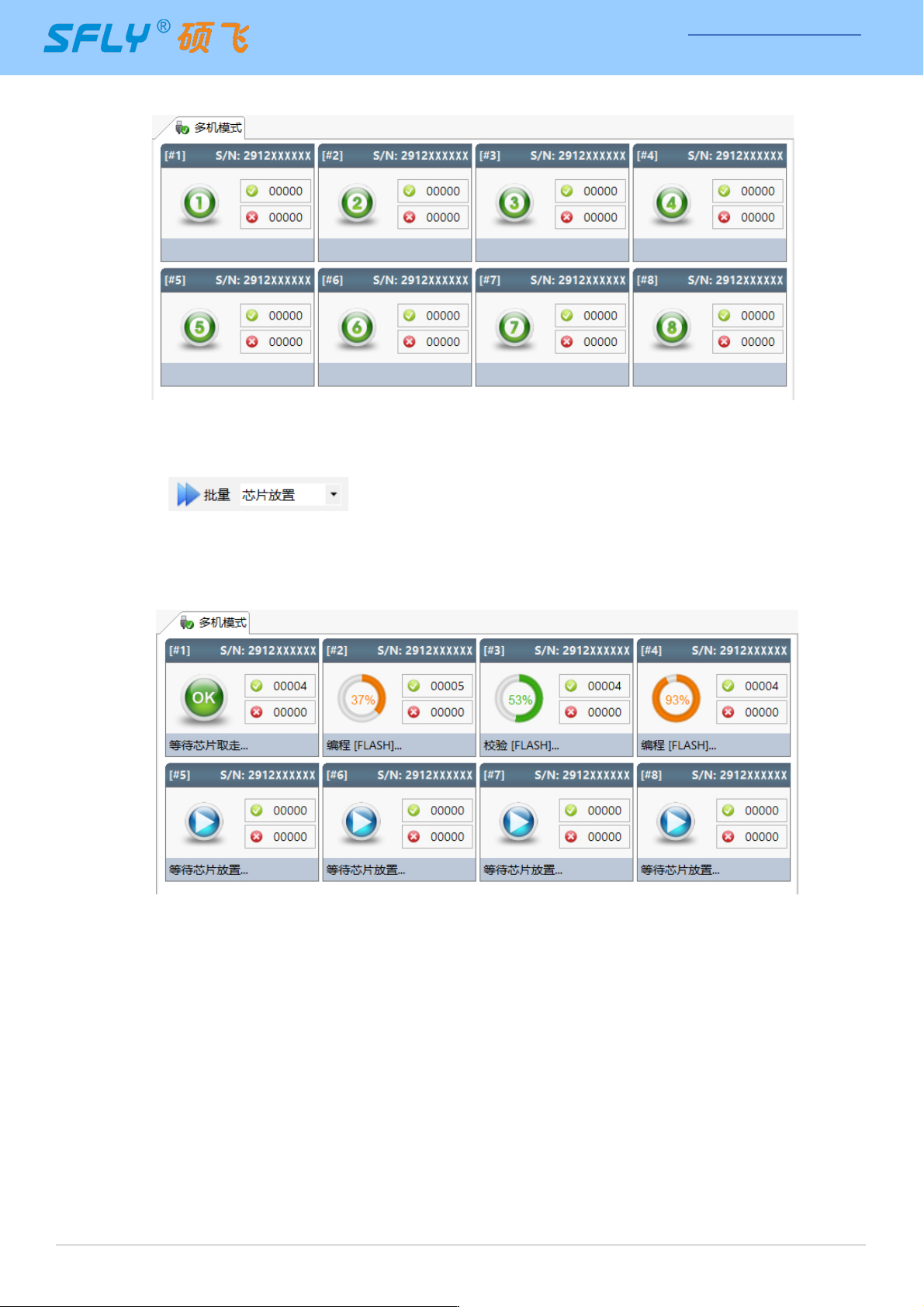

选择需要连接的编程器，点确定，连接成功后软件进入多机模式，界面如下：
6.2 烧录操作
1）烧录操作和 3.2 节的烧录步骤一样：选择芯片型号 → 加载文件 → 操作选项设置 → 安装烧录座；
2）点击 按钮（注：SP20P 可以选择“芯片放置”和“按键启动”两种批量烧
录模式，本例选择“芯片放置”模式），编程器开始等待芯片放入；
3）在烧录座上依次放入被烧录的芯片，编程器检测到芯片放入后自动启动烧录。每台编程器各自独立工
作，全异步模式烧录，不需要同步等待，软件烧录界面如下；
4）根据 3.4 节的指示灯状态说明或者显示屏的提示取放芯片，完成整批芯片烧录。
提示：SP20F，SP20X，SP20P 都可以支持脱机烧录，可以利用电脑上现有的 USB 口连接 1 台或多台
编程器下载脱机数据后，采用脱机方式进行批量烧录，相比联机方式更方便，效率也更高。SP20B 不支持脱
机，只能连接电脑批量烧录。
