SP20
系列编程器
使 用 手 册
深圳硕飞科技有限公司 0755-84867757 www.sflytech.com
- 4 -
1.2 SP20 系列编程器参数表
产品参数 SP20P SP20X SP20F SP20B
产品外观
支持芯片电压范围
1.8-5V 1.8-5V 1.8-5V 1.8-5V
支持芯片最大容量（注 1）
1Gb 1Gb 1Gb 1Gb
支持芯片系列（接口类型）
( ① I2C EEPROM ② Microwire EEPROM
③ SPI Flash )
①②③ ①②③ ①②③ ①②③
多机连接
(一台电脑连接 8 台编程器同时烧录)
Y Y Y Y
联机模式量产烧录
（自动探测芯片插入与移除，自动烧录）
Y Y Y Y
自动序列号功能
（烧录唯一序列号，MAC 地址，蓝牙 ID 等）
Y Y Y Y
RGB(红绿蓝)三色工作指示灯
Y Y Y Y
蜂鸣器提示
Y Y Y N
脱机烧录
（脱离电脑批量烧录）
Y Y Y N
自动烧录机台支持
（通过 ATE 接口控制烧录机台等自动化设备）
Y Y N N
ISP 烧录
（支持部分型号）
联机模式
Y Y Y Y
脱机模式
Y N N N
烧录启动按键
Y N N N
OLED 显示屏
（显示编程器当前操作信息）
Y N N N
烧录速度
（编程+校验）
完整容量数据
GD25Q16(16Mb) 6s 6s 6s 7s
W25Q64JV(64Mb) 25s 25s 25s 28s
W25Q128FV (128Mb) 47s 47s 47s 52s
“Y”表示具有或支持该项功能 ，“ N”表示不具备或不支持该项功能
注 1 联机模式下最大支持 1Gb，脱机模式下最大支持 512Mb
SP20
系列编程器
使 用 手 册
深圳硕飞科技有限公司 0755-84867757 www.sflytech.com
- 5 -

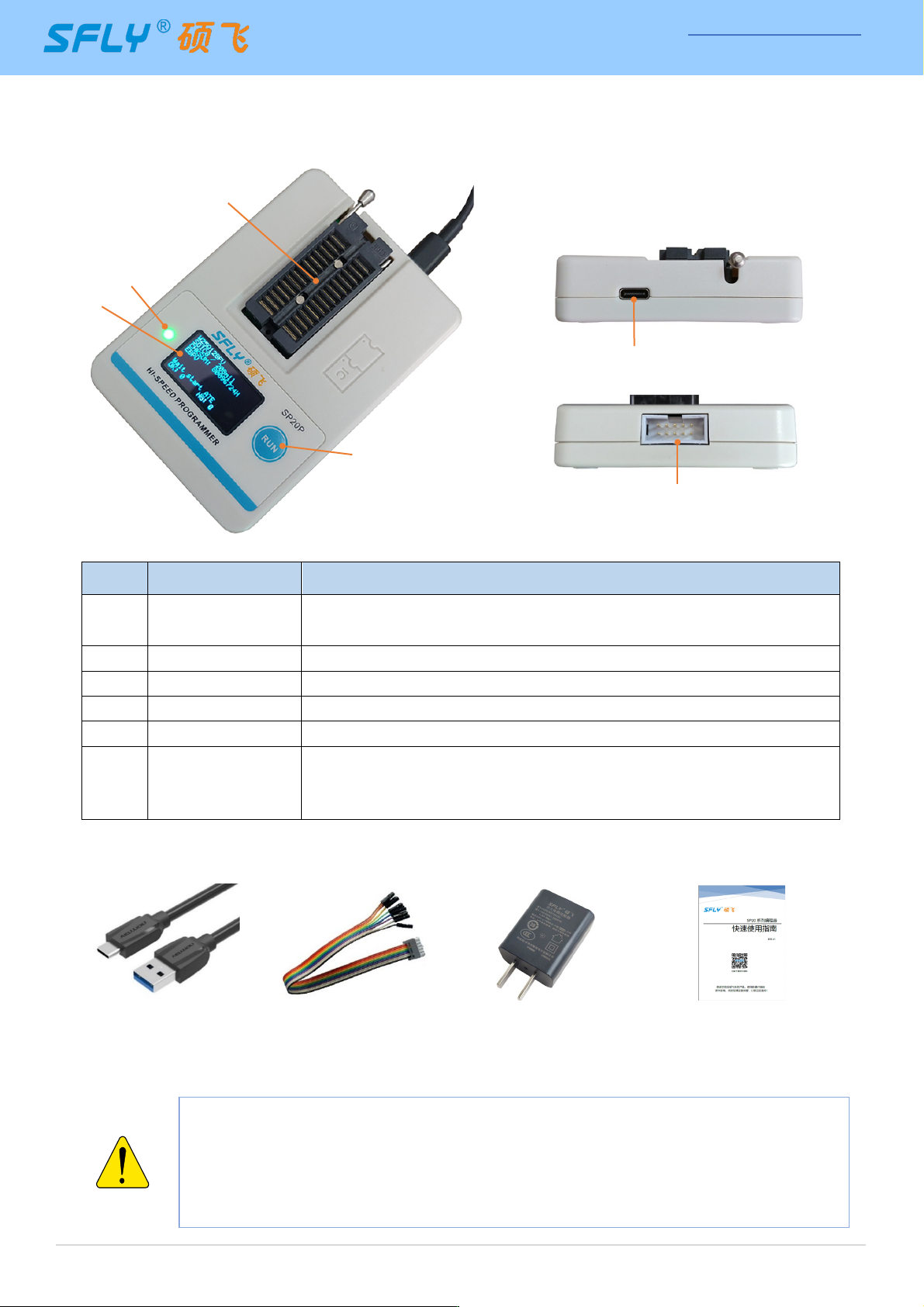

第二章 编程器硬件
2.1 编程器主机
2.2 附件
Type-C 数据线 ISP 下载线 5V/1A 电源适配器 使用说明书
（注：SP20B 无电源适配器） (含保修卡/合格证)
编号 名称 说 明
① 28P 锁紧座
插放待烧录的芯片：DIP 封装的芯片直接插放
，贴片封装的芯片需要另
配烧录座（注：不支持从锁紧座引线的方式烧录板载芯片）
② 三色指示灯 蓝色：烧录进行中；绿色：烧录操作成功；红色：烧录操作失败
③ OLED 显示屏 显示当前操作状态和结果（仅 SP20P 具备此部件）
④ 烧录启动按键 通过按键启动烧录（仅 SP20P 具备此部件）
⑤ USB 接口 USB Type-C 接口
⑥ ISP/ATE 复用接口
● 提供烧录机台控制信号(BUSY,OK,NG,START)，( 仅 SP20P ，
SP20X 具备此功能)
● 对焊接在电路板上的芯片进行 ISP 烧录
● 不同批次的附件颜色/外观可能会有差异，请以实物为准；
● 5V/1A 电源适配器仅在脱机烧录时使用，支持脱机烧录的型号才标配。SP20B 不支持
脱机烧录，标配不含电源适配器，用 USB 口供电即可；
● 编程器标配不含烧录座，请根据需求选配。
①
③
④
②
⑤
⑥
SP20
系列编程器
使 用 手 册
深圳硕飞科技有限公司 0755-84867757 www.sflytech.com
- 6 -

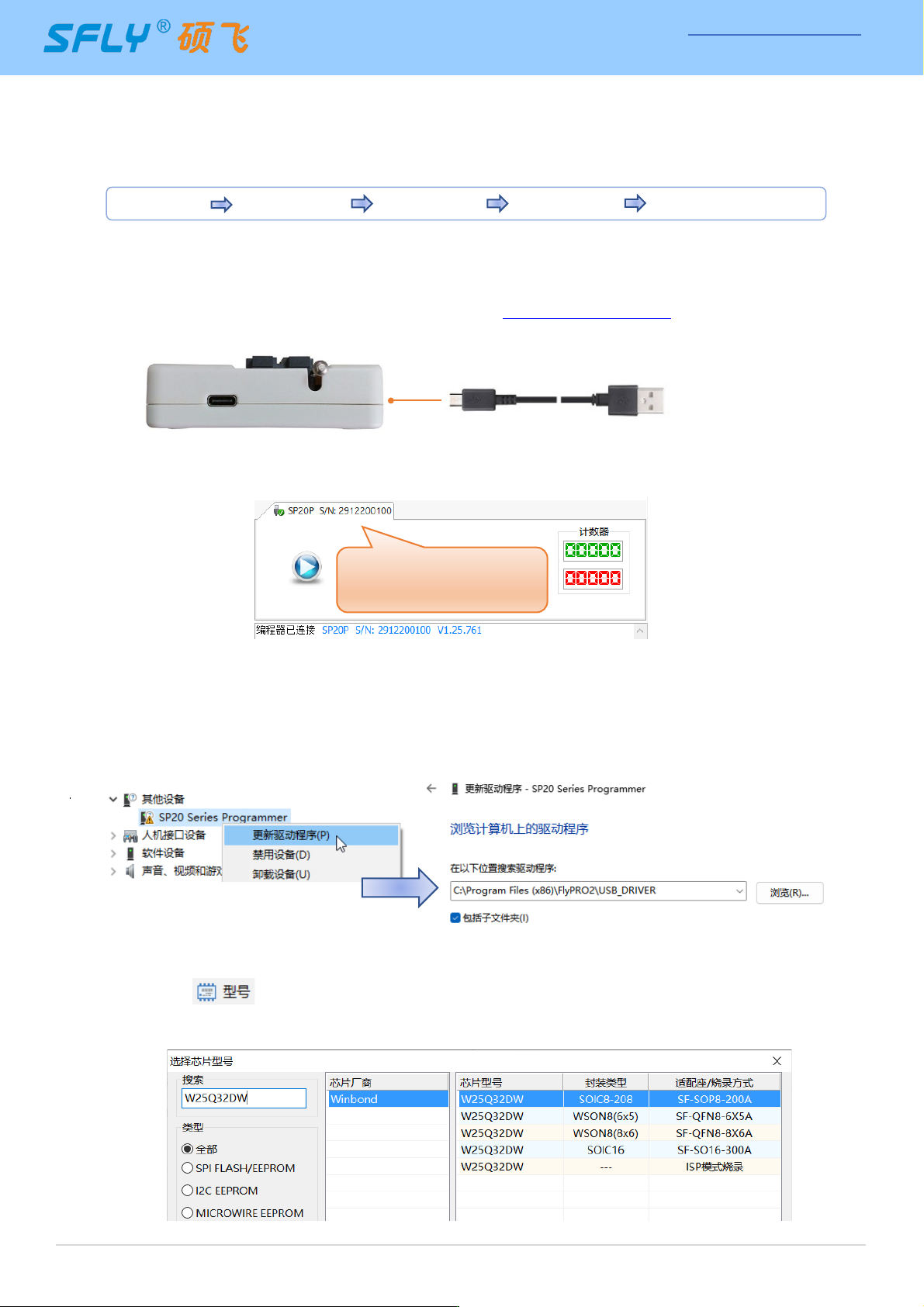

第三章 快速使用
本章以一片 SOIC8（208mil）封装的 SPI FLASH 芯片 W25Q32DW 为例来介绍 SP20P 编程器在联
机模式下烧录芯片的方法，常规的烧录包含以下 5 个步骤：
软硬件准备 选择芯片型号 加载烧录文件 操作选项设置 烧录
3.1 软件安装
1）安装“SFLY FlyPRO II”编程器软件（内含 USB 驱动，安装软件时默认会同时安装 USB 驱动程
序），支持 Win7/Win8/Win10/Win11，请前往 [硕飞官网 http://www.sflytech.com] 下载；
2）用 USB 线连接编程器到电脑 USB 端口，连接正常编程器绿色灯点亮；
3）启动编程器软件“SFLY FlyPRO II”，软件自动连接编程器，连机成功软件右边窗口会显示编程器
型号和产品序列号;
极少数电脑可能会遇到 USB 驱动自动安装失败，导致编程器无法连机，只需要手动更新一次 USB 驱动
程序即可（在电脑设备管理器里找到带叹号的编程器设备，右键点击该设备 → 更新 USB 驱动程序 → 浏览
我的电脑以查找驱动程序 → 定位到编程器软件安装目录下的“USB_DRIVER”文件夹，点“下一步”完成
驱动程序的安装）；
3.2 烧录芯片步骤
1）选择芯片型号：
点击工具栏 按钮，在弹出的选择芯片型号对话框中搜索要烧录的芯片型号： W25Q32DW，
选定匹配的芯片品牌、型号和封装类型（品牌和型号选错将导致烧录失败）。
接
电脑 USB 端口
连接成功后显示当前连接
的编程器型号和序列号
