NPM - DX EJM8D C - MB - 08O - 00 规格 基板 的传送方向 单轨模式 操作 手册 8 - 1 - 2 前侧 前侧 1 2 1 2 基板搬送方向 基板搬送方向 前侧 前侧 基板搬送方向 基板搬送方向 基板搬送方向 基板搬送方向 双轨模式 8-1-2 ● 基板流动方向的更改 ，作为选项来 对应。 ● 若要改成以内侧为基 准 ( 单轨模式时 ) 的状态，将设备翻 转来对应 。 从左向右输送、 前侧基准 从右向左输…
NPM-DX EJM8DC-MB-08O-00
8-1-1
-11
规格
设备规格/基本性能 6
操作手册
8-1-1
识别单元的构成 4

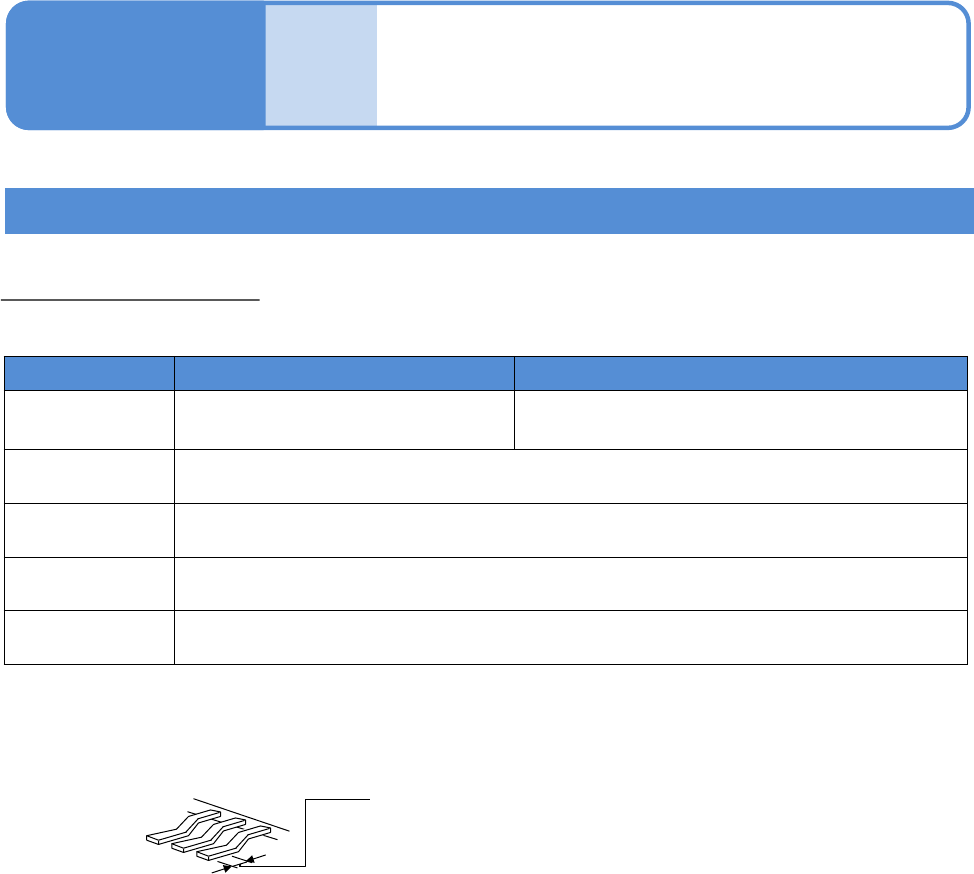

连接器识别条件 (类型3)
能够进行贴装的连接器的一般性条件如下所示
*1)
。
轻量8吸嘴贴装头 4吸嘴贴装头
外形尺寸 L 100 x W 40 mm 以下
*2)
L 120 x W 90 mm 以下
*2) *3)
L 150 x W 25 mm 以下
*2)
引线间距 0.5 mm 以上
引线宽度 0.2 mm 以上
引线形状 从机身部分起的引线突出量需在1 mm 以上。
其他形状
在垂直方向需要没有连接器销的布线贯通孔。
连接器销没有朝下方露出。
*1) 基本上通过样品来研讨可否贴装，并通过实验进行可否判断。
*2) 贴装大型连接器时，有时存在其他的因吸着位置与识别范围关系所致的尺寸限制。
*3) 识别范围超过W 45 mm并且在80 mm以下时，需要分割识别。
● 详细内容请询问。
供给形态: 编带、棒状
・引线共面性的测量范围为±0.5 mm。
・引线下面的平面部需要在0.2 mm以上。
下面平面部在 0.2 mm 以上
・根据引线下面的表面状态，有时会发生无法识别的情形。
NPM-DX EJM8DC-MB-08O-00
规格

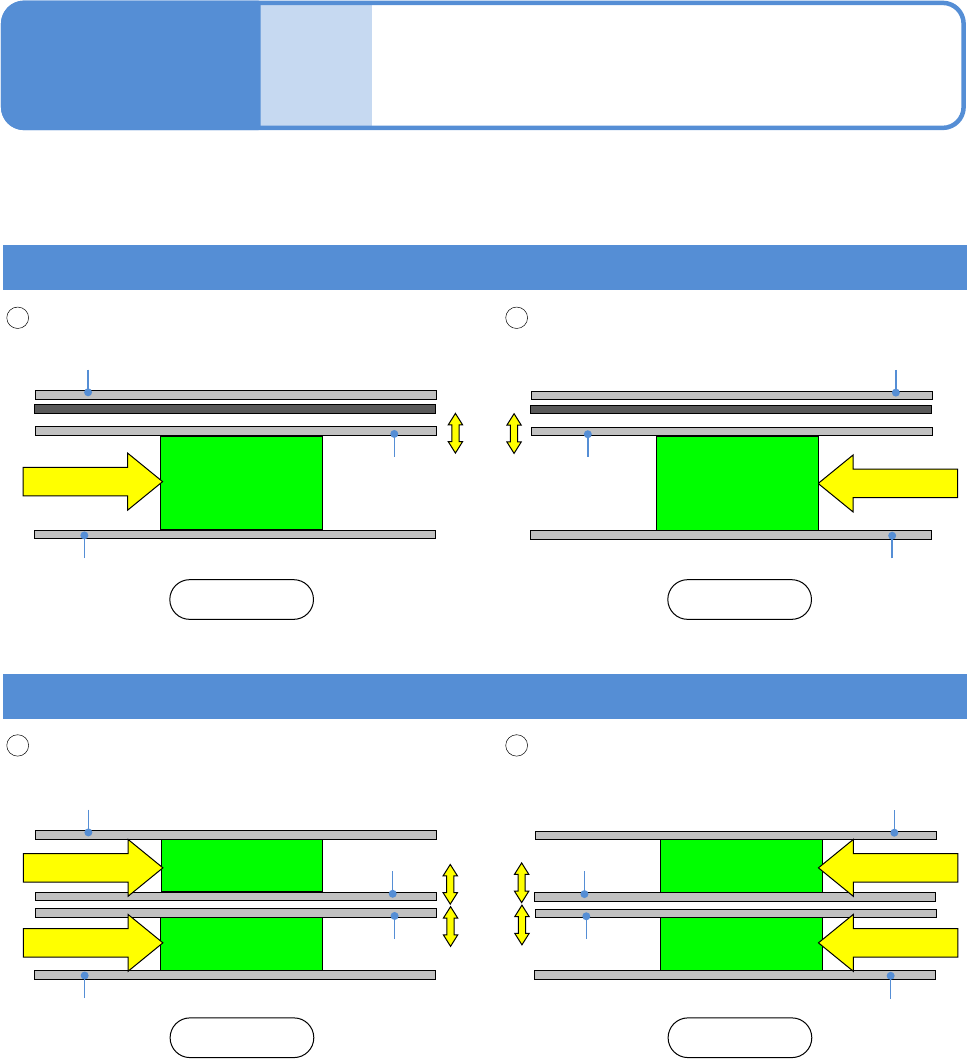

基板的传送方向
单轨模式
操作手册
8-1-2
前侧 前侧
1 2
1 2
基板搬送方向
基板搬送方向
前侧 前侧
基板搬送方向 基板搬送方向
基板搬送方向 基板搬送方向
双轨模式
8-1-2
●基板流动方向的更改，作为选项来对应。
●若要改成以内侧为基准 (单轨模式时) 的状态，将设备翻转来对应。
从左向右输送、前侧基准
从右向左输送、前侧基准
基准轨道
基准轨道
基准轨道
可动轨道
基准轨道
可动轨道
从左向右输送、内侧基准
从右向左输送、内侧基准
基准轨道
基准轨道
可动轨道
基准轨道
可动轨道
可动轨道
基准轨道
可动轨道
NPM-DX EJM8DC-MB-08O-00
规格

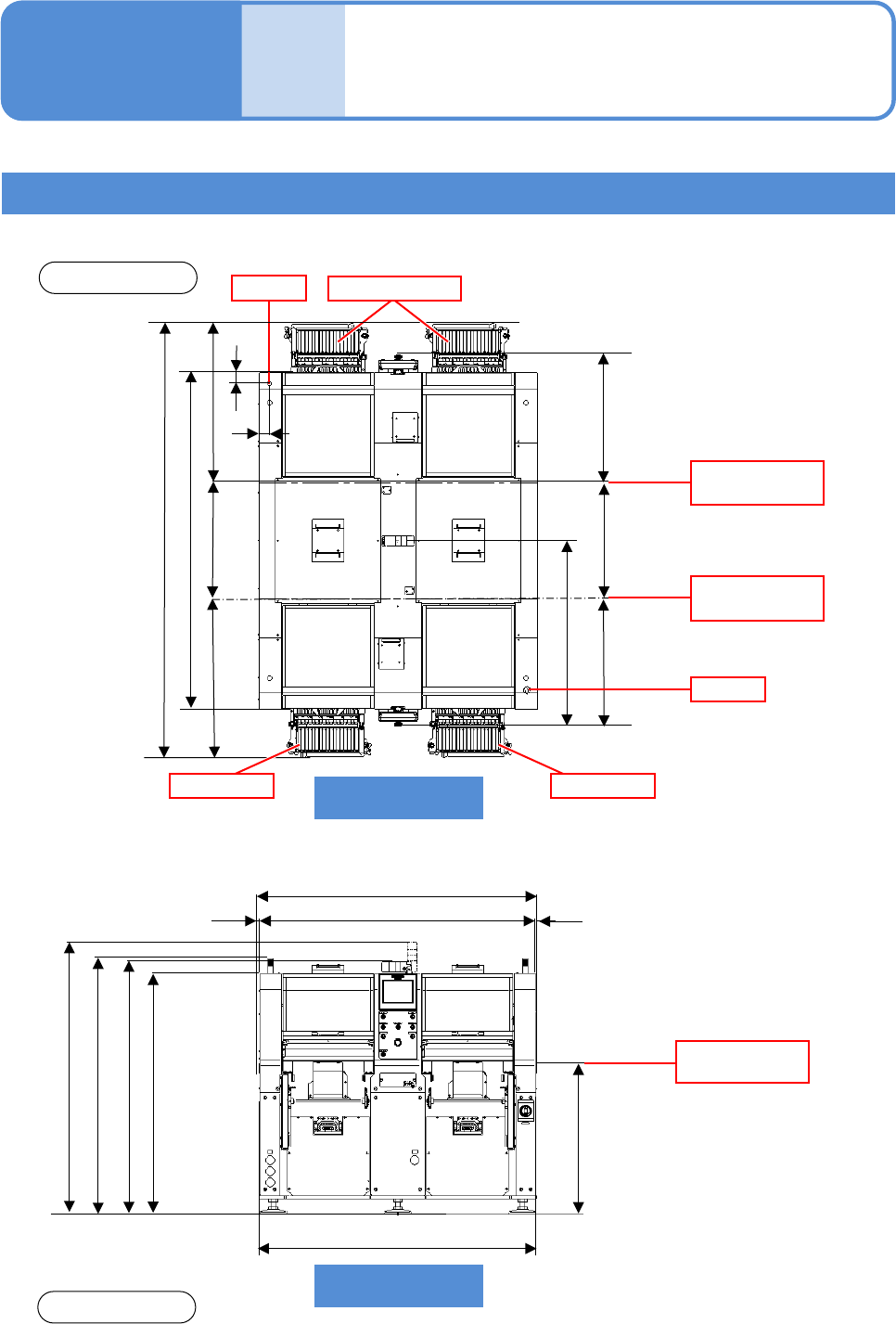

外形尺寸
交换台车规格
8-1-3-1
操作手册
8-1-3
基板搬送高度
2 570
686
942
61
1 100
757
757
1650.4 (盖的外形)
1665 (传送带宽度)
7.3
1658 (主体)
1444
1514 (横向放置信号塔时)
900
1629 (纵向放置信号塔时)
气体
7.3
942
686
67
基板搬送基准
(前轨道)
2 000
交换台车
基板搬送基准
(前轨道)
电源
1535
FRONT SIDE
交换台车 交换台车
FRONT SIDE
■连接交换台车时
(单位:mm)
外形尺寸
通知
●插图的比例尺寸从严格角度来看，与实际设备可能不一致。在决定生产构成、尺寸等时，请另外申
请资料。
●设备的下面如果要放置导管，需要与设备之间空开40 mm以上的距离。
