NPM - DX EJM8D C - MB - 08O - 00 规格 4 吸嘴贴装头 8-1-6 -5 吸嘴 No . 形状 ( mm ) 形状 ( mm ) 吸嘴 No . 1004 1004N SOP SOJ QFP PLCC BGA 1005 1005N SOJ QFP PLCC BGA 1006 1006N 根据吸着元件的组合， 在不进行吸着的贴装 头上安装吸嘴 ( 反射板 ) ，提高吸着贴装头的 识别稳定性。 ● 33 x …

100%1 / 320
NPM-DX EJM8DC-MB-08O-00
8-1-6-4
1 2 3 4
5 6 7 8
1 2 3 4
5 6 7 8
1 2 3 4
5 6 7 8

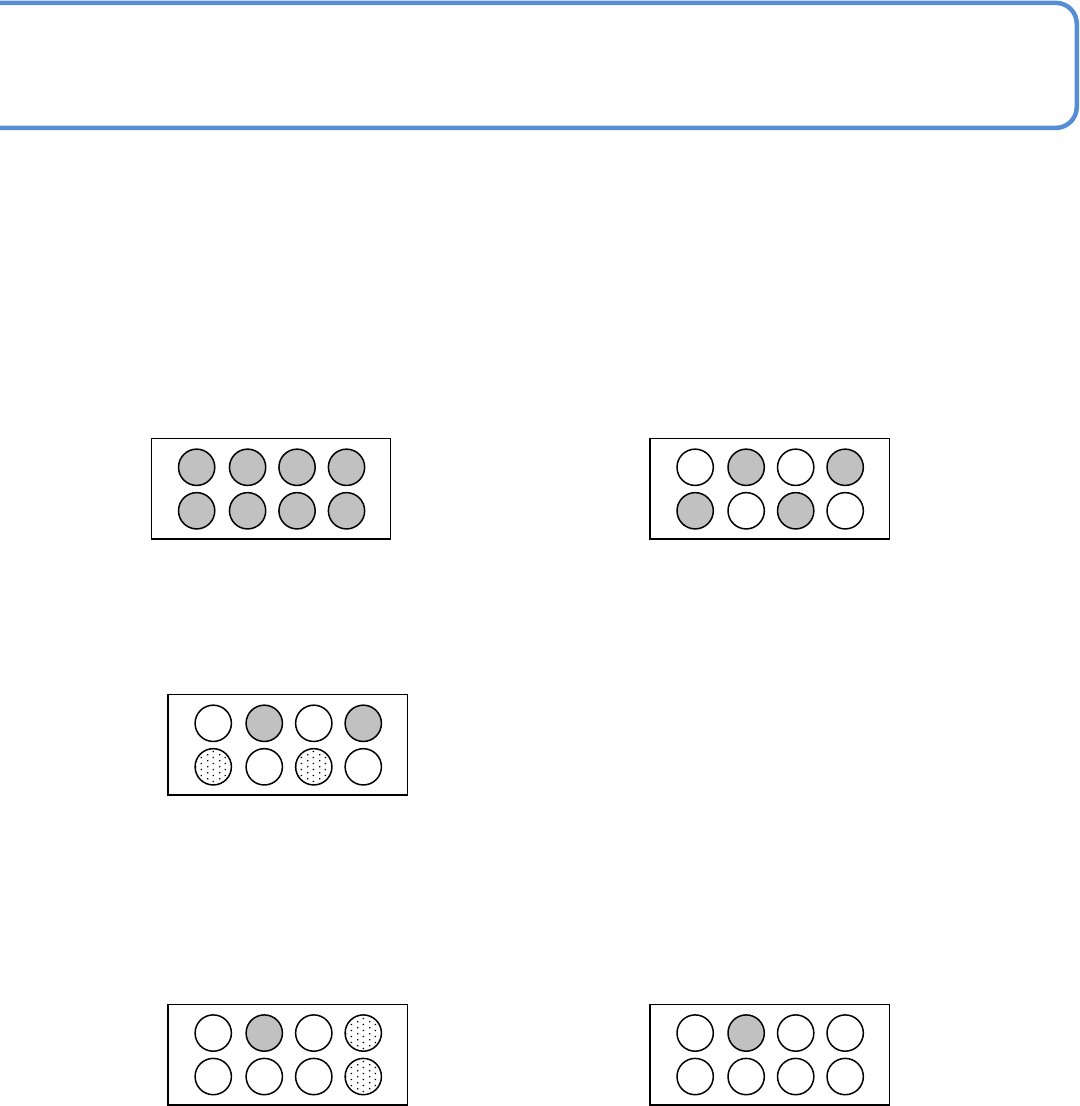

■可以吸着的元件尺寸和吸嘴排列
⑤、⑦是可吸着12 x 12 mm以下的元件
1 2 3 4
5 6 7 8
④、⑧是可吸着12 x 12 mm以下的元件
1 2 3 4
5 6 7 8
轻量8吸嘴头能吸着的元件尺寸如以下所示。(●: 可吸着、○: 不可吸着)
透过识别时能吸着的元件尺寸为 12 x 12 mm以下。
●可吸着元件:
12 x 12 mm以下的元件
(A x A ≦ 12 x 12)
●可吸着元件:
超过24 x 24 mm ～ 28 x 28 mm的元件
(24 x 24 < A x A ≦ 28 x 28)
●可吸着元件:
超过28 x 28 mm ～ 45 x 45 mm或者100 x 40 mm的元件
(28 x 28 < A x A ≦ 45 x 45)
●可吸着元件:
超过18 x 18 mm ～ 24 x 24 mm的元件
(18 x 18 < A x A ≦ 24 x 24)
●可吸着元件:
超过12 x 12 mm ～ 18 x 18 mm的元件
(12 x 12 < A x A ≦ 18 x 18)

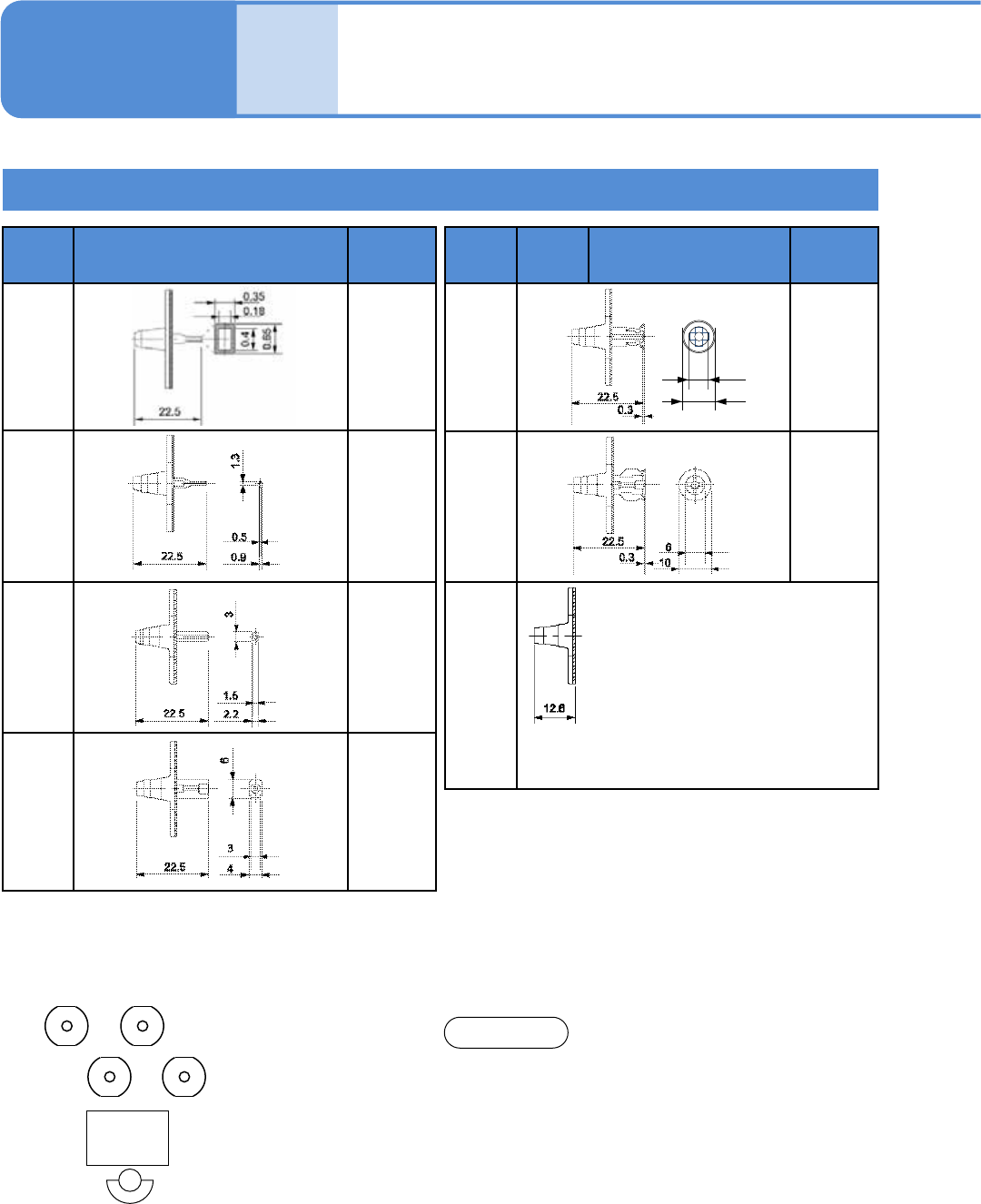

NPM-DX EJM8DC-MB-08O-00
规格
4吸嘴贴装头
8-1-6-5
吸嘴
No.
形状
(mm)
形状 (mm) 吸嘴No.
1004
1004N
SOP
SOJ
QFP
PLCC
BGA
1005
1005N
SOJ
QFP
PLCC
BGA
1006
1006N
根据吸着元件的组合，在不进行吸着的贴装
头上安装吸嘴 (反射板)，提高吸着贴装头的
识别稳定性。
● 33 x 33 mm 以上的元件在吸嘴排列2安装
1个。
吸嘴
No.
形状 (mm)
对象元件
(代表例)
1582
1582N
0603R, C
1001
1001N
1005R, C
1608R, C
2012R, C
SS-Mini Tr,
Di
S-Mini Tr,
Di
Mini Tr, Di
1002
1002N
3216R, C
4532R, C
TAN-X, B,
C, D
AI电解-A, B,
C
1003
1003N
AI电解
-
D, E,
F
SOP
SOJ
PLCC
BGA
CSP
3
4
吸嘴规格 3
●吸嘴编号有「N」的吸嘴，吸嘴边缘部分是NPM系列2D代码识别对应的吸嘴。
●考虑到生产率，建议通过轻量16吸嘴贴装头、
12吸嘴贴装头或者8吸嘴贴装头进行0603芯片
的贴装。
●不可使用AM100用吸嘴。
通知
操作手册
8-1-6
贴装头
照相机
(本图为从上方看起的状态)
8
3.5
1
2
NPM-DX EJM8DC-MB-08O-00
8-1-6-6

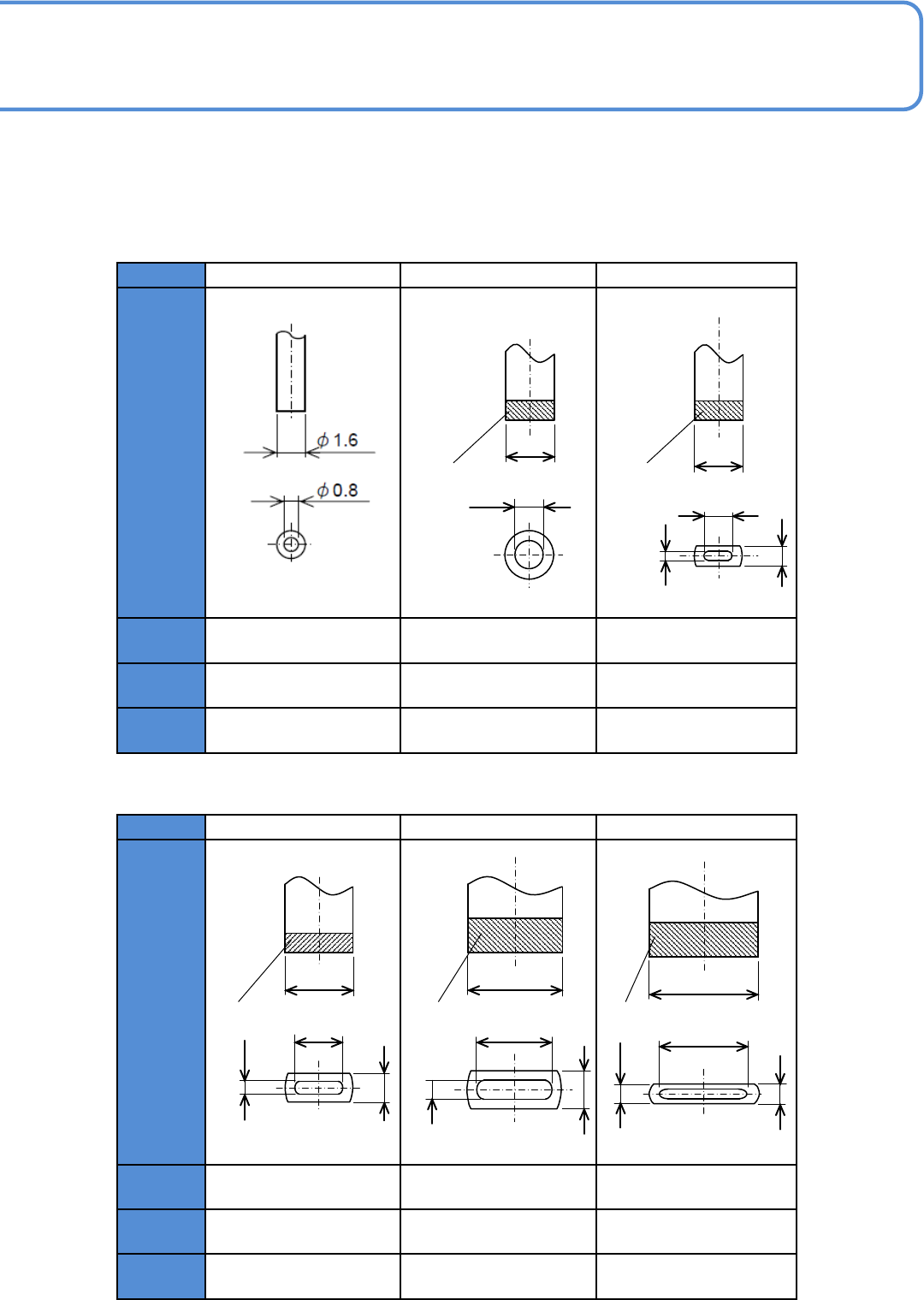

■异型元件用吸嘴 (1/2)
吸嘴No. 1551 / 1551N 1479 / 1479N 2405 / 2405N
形状
(单位:
mm)
最大元件
重量
0.12 g 3.5 g 1.5 g
最大元件
高度
28 mm 25.5 mm 28 mm
备注 吸嘴长度: 22.5 mm
有聚氨酯橡胶
吸嘴长度: 27.5 mm
有聚氨酯橡胶
吸嘴长度: 22.5 mm
吸嘴No. 1404 / 1404N 1421 / 1421N 2467 / 2467N
形状
(单位:
mm)
最大元件
重量
3.0 g 8.0 g 23.0 g
最大元件
高度
28 mm 28 mm 28 mm
备注
有聚氨酯橡胶
吸嘴长度: 22.5 mm
有聚氨酯橡胶
吸嘴长度: 22.5 mm
有聚氨酯橡胶
吸嘴长度: 22.5 mm
φ
5
φ
3
φ
5
1
2
3
聚氨酯橡胶 聚氨酯橡胶
5
1.4
3
φ
7
聚氨酯橡胶
φ
10
8
2
4
聚氨酯橡胶
φ
12
10
0.5
2
聚氨酯橡胶
