EJM8D C - SF - 02O - 00 NPM - DX 各部位 名称 主要 单元 通过基板支撑块 和支撑销， 支撑基板背面 。 1-6-3 -1 供给部 供给贴装元件。 1-6-3 基板支架 交换台车 延长传送带 是安装在生产线 的最前头 和最末尾的 NPM - DX 处， 确保开口部的 安全 的。 基板传送带 传入 、夹紧、传出基板。
EJM8DC-SF-02O-00
NPM-DX
1-6-2-2

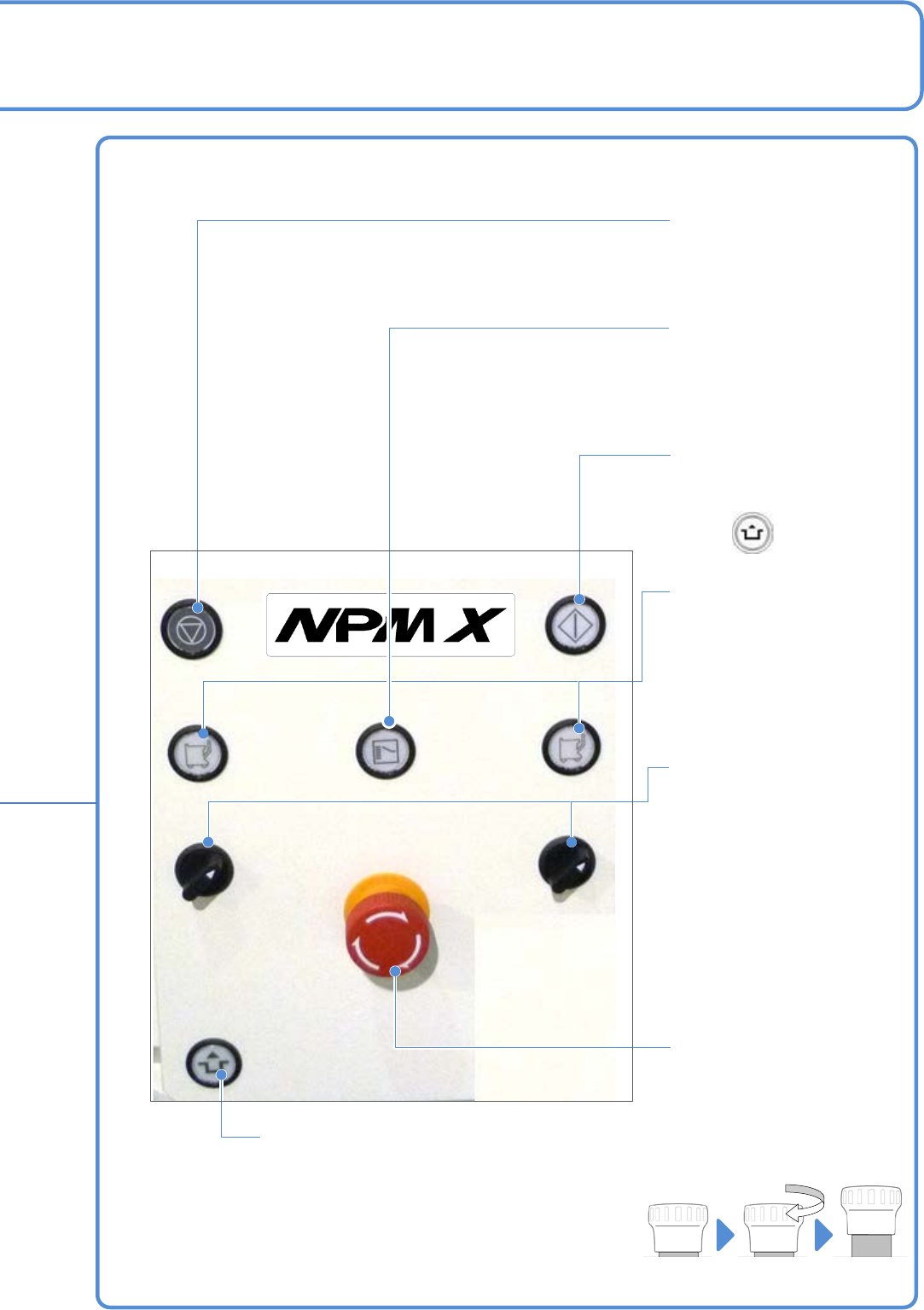

紧急停止开关
紧急停止设备。
●解除时，按顺时针方向转，
恢复原状。
(前后/后侧 共2个)
ACTIVATION
请在按下该按钮的同时、按动
使设备动作的开关或者触摸屏
上的操作按钮。
(这是为了防止危险)
SELECT EXCHANGE EXCHANGE
START STOP
OFF SERVO ON OFF SERVO ON
ACTIVATION
各种操作开关
进行运转开始、停止等的操作。
STOP
生产的暂时停止(单一停止)或
者停止操作。
SELECT
把前侧或者后侧面的操作开关
以及触摸屏的操作设定为有效。
●有效时亮灯。
START
开始生产。暂时停止状态时，
再启动开始生产。
●按住 键时，
按START键。
EXCHANGE
可以安装或者卸下交换台车。
●可以更换时亮灯。
●有用于A基台的和用于B基台
的。
伺服开关
马达的伺服开关设定为ON或者
OFF。
(设备启动指令的无效化)
●开始生产时，设定为ON。
●手伸入设备的可动部内操作
时，必须设定为OFF。
●有用于A基台的和用于B基台
的。
紧急停止状态 解除状态
EJM8DC-SF-02O-00
NPM-DX
各部位
名称

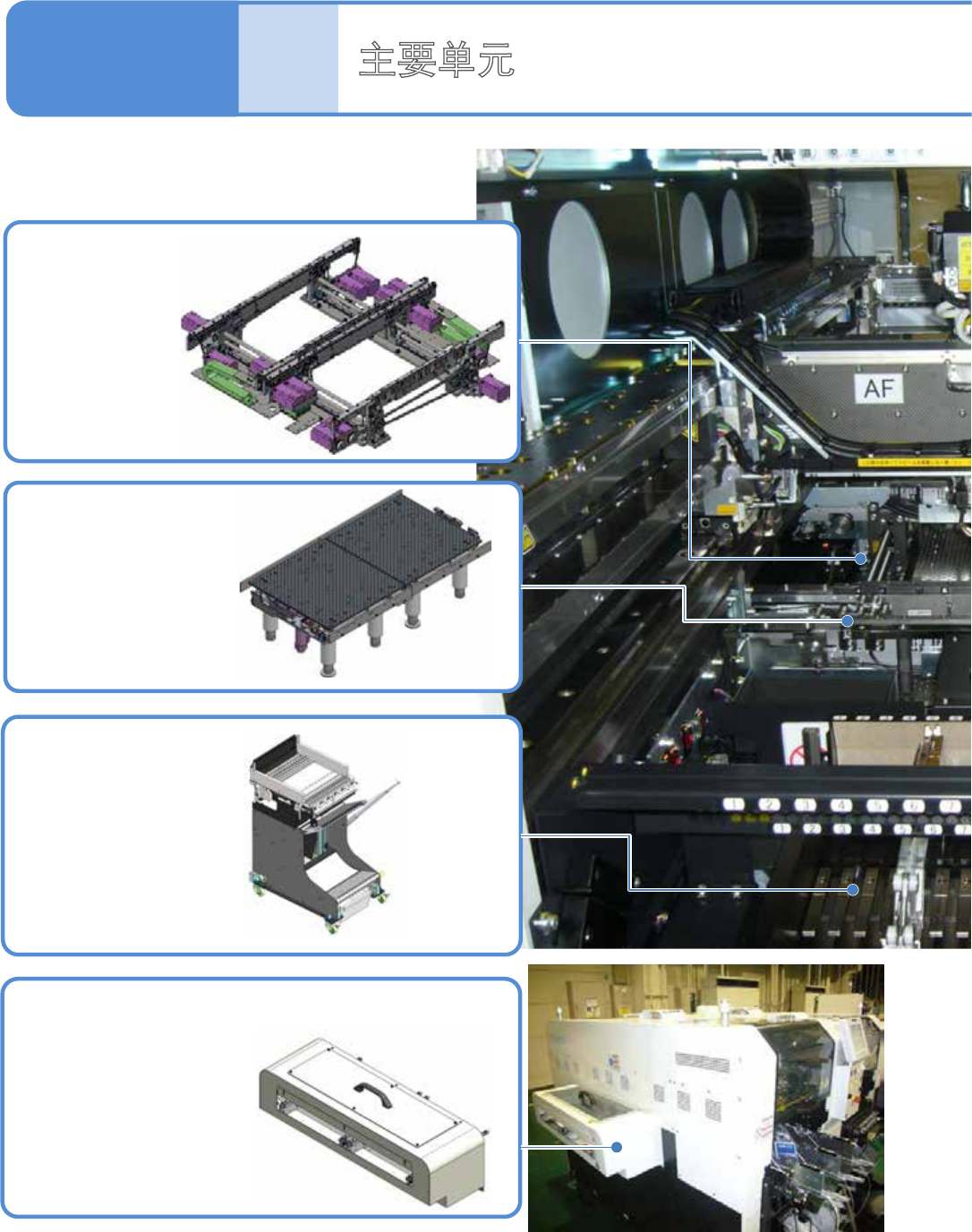

主要单元
通过基板支撑块和支撑销，
支撑基板背面。
1-6-3-1
供给部
供给贴装元件。
1-6-3
基板支架
交换台车
延长传送带
是安装在生产线的最前头
和最末尾的NPM-DX处，
确保开口部的安全的。
基板传送带
传入、夹紧、传出基板。
EJM8DC-SF-02O-00
NPM-DX
1-6-3-2
Y
单元
贴装头
Y。
X
单元
贴装头
X。
贴装头
在元件的供给位，元件，
在基板贴装元件。
16 V2/8/4贴装头。
元件。
V2
交换单元
换。
供台
，确保主
部的安全。
16
贴装头
8贴装头
4贴装头
