Serviceanleitung Vakuumtest mit geschlossenen Pipetten
Seite
14 von 136
2.2.4 Vakuumtest mit geschlossener Pipette
Für die Überprüfung des gesamten Vakuumkreises sind geschlossene Pipetten notwendig.
C&P - CP20 / CP20a / CP20m :
C&P - CP20p / CP20M2 :
„Pipette Typ 1069 / Vakuumtest C+P20“ [03094112-01]
„Pipette Typ 4069/6069 kpl. / Vakuumtest“ [03106244-01]
• Wechseln sie in den Modus Rüstung.
• Wählen Sie die Kopffunktionen des entspr. Portals.
• Legen sie alle Pipetten des Bestückkopfes im PPW ab.
• Ersetzen Sie an einer Magazinposition ein gefülltes Magazin durch ein (oder zwei)
Pipettenmagazin(e) mit den geschlossenen (roten) Pipetten.
• Holen sie die geschlossenen (roten) Pipetten mit allen Segmenten ab.

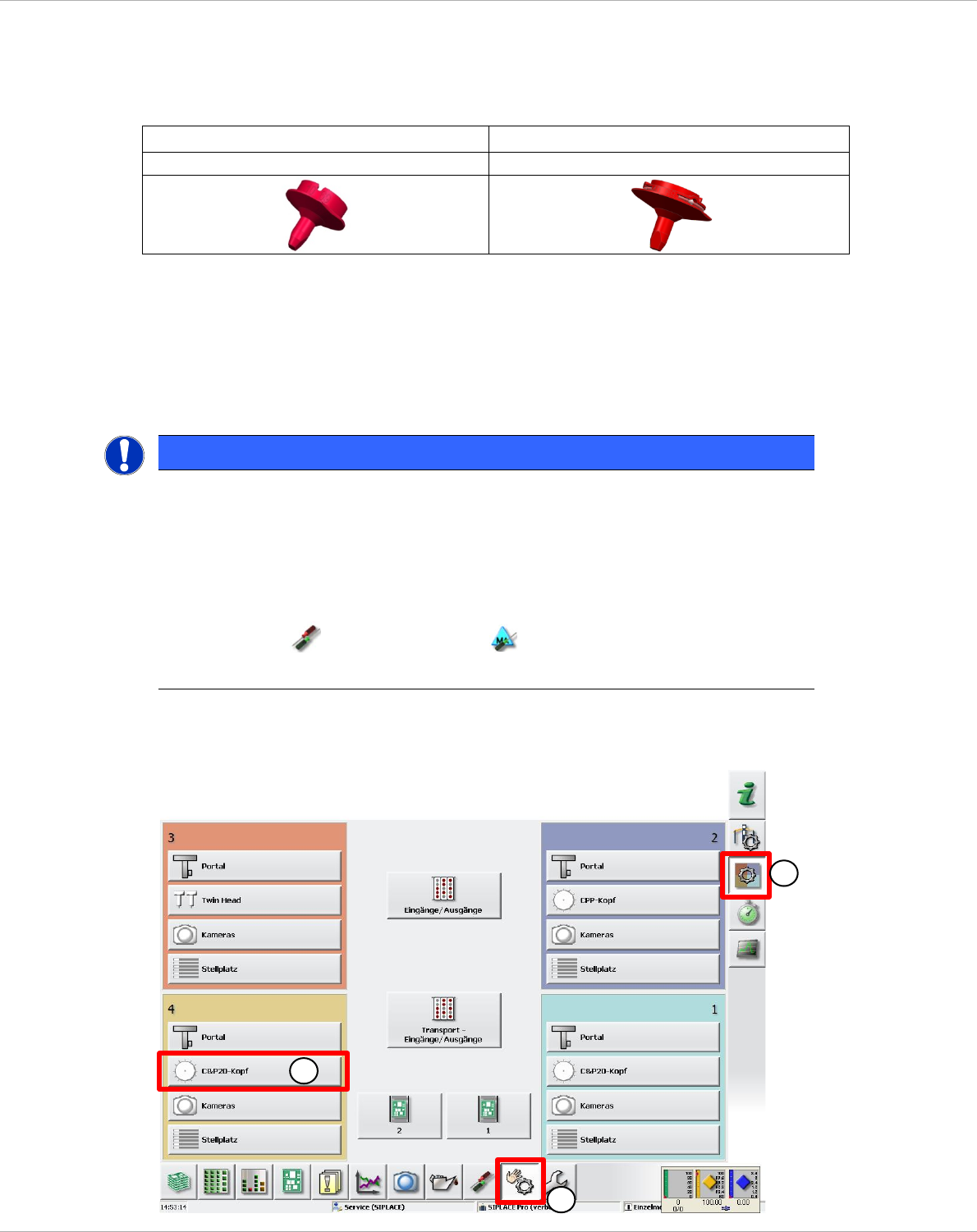

• Wechseln Sie nun in die Ansicht Einzelfunktionen (1) => Subsysteme (2)
• Wählen Sie die Kopffunktionen des entspr. Portals (3) (hier Portal 4).
HINWEIS
Pipettentyp 1069
Da es den Pipettentyp 1069 bis Stations-SW Version 707.xx nicht zur Auswahl in der Software
gibt, müssen Sie einen anderen Pipettentyp für die Aufnahme der Pipetten aus dem Wechsler
verwenden. Benutzen Sie dazu den Pipettentyp 1004.
Um mit diesen Pipetten die Vakuumtests durchführen zu können, muss das Pipetten-Scanning
noch vor dem Abholen der Pipetten ausgeschaltet werden.
=> Einstellungen => Maschinenoptionen
Die Fehlermeldung „Vakuumabstand offen geschlossen zu gering“ kann hier ignoriert werden.
1
3
2
Serviceanleitung Vakuumtest mit geschlossenen Pipetten
Seite
15 von 136

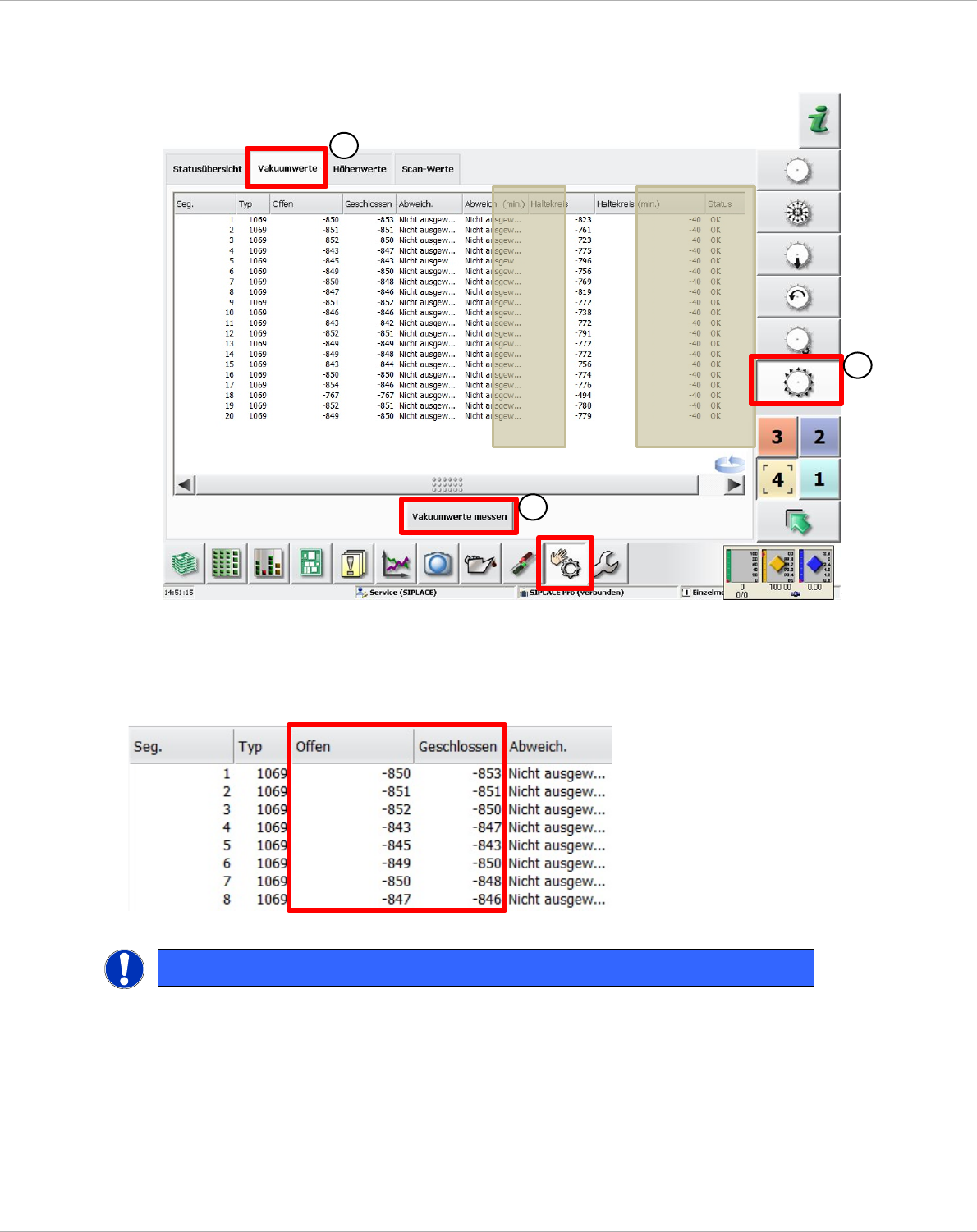

• Wählen Sie Vakuum-, Höhen- und Scanwerte der Pipetten am Kopf (1).
• Wählen Sie den Reiter „Vakuumwerte“ (2)
• Führen Sie „Vakuumwerte messen“ aus (3).
Bewertung der Ergebnisse:
HINWEIS
Geschlossene Pipettentypen
Bei Messungen mit den geschlossenen Pipetten (1069, 4069) kann es, durch Messtoleranzen, bei
der Ermittlung der Differenz zwischen Offen- und Geschlossen- Werten zu einem negativen
Ergebnis kommen. Dadurch wird bei Pipettentypen mit denen derartig niedrige Differenzwerte zu
erwarten sind, diese „Abweichung“ nicht ausgewertet (z.B. 1069, 1003).
Bei diesen Pipettentypen muss der Differenzwert zwischen „Offen“ und „Geschlossen“ selbst
ermittelt werden.
Bei allen anderen Pipettentypen wird die Differenz in der Spalte „Abweichung“ dargestellt.
Differenz zwischen
Offen und Geschlossen
Erlaubte Abweichung:
+/- 10mbar
Nicht relevant!
Nicht relevant!
1
3
2
Serviceanleitung Vakuumtest mit geschlossenen Pipetten
Seite
16 von 136

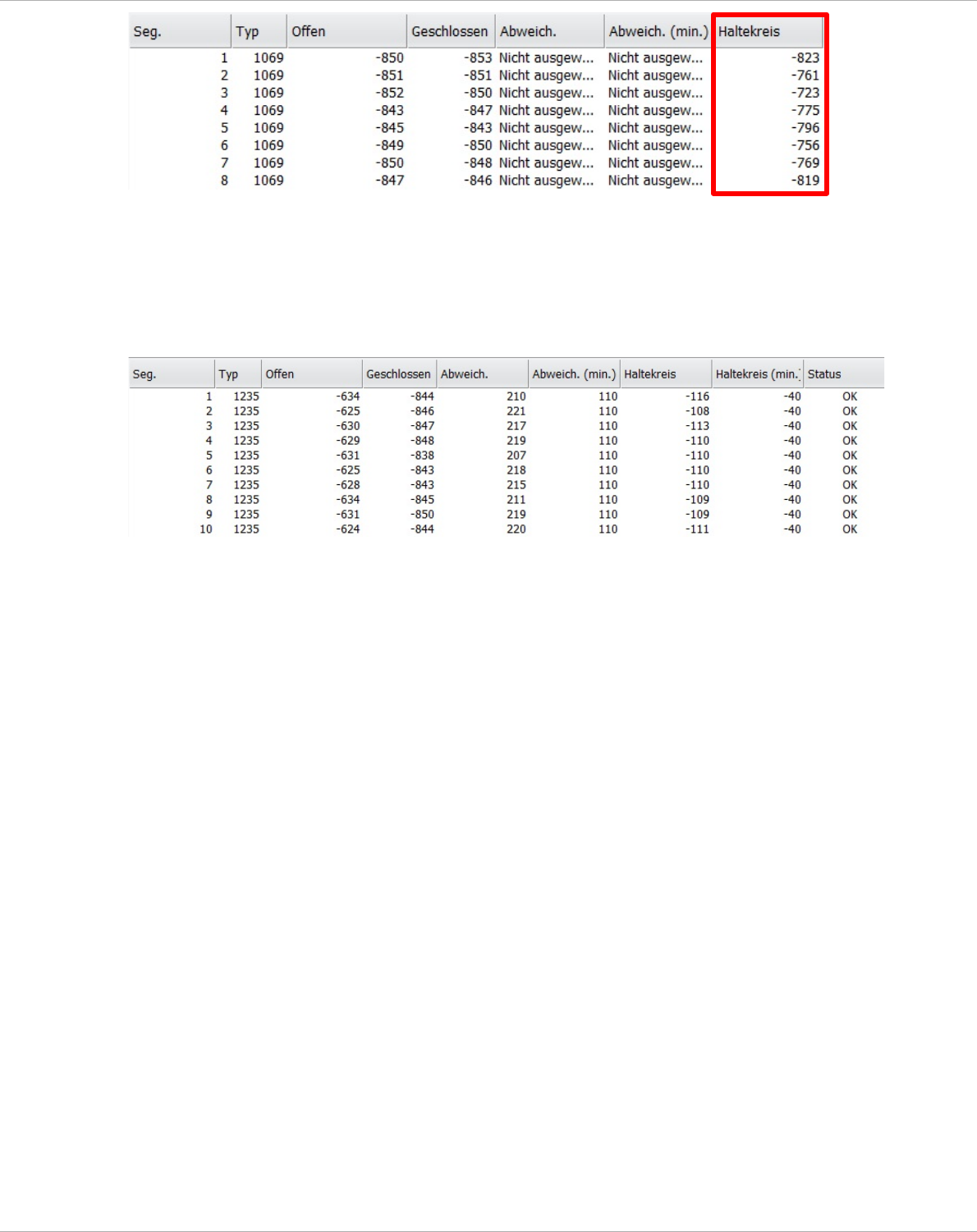

Die Werte für den Haltekreis müssen zwischen
-700mbar und -950mbar liegen
(abhängig von der Meereshöhe, je höher die Lage desto kleiner die Werte).
Vergleich: Messung mit 1235 Pipetten (Kalibrierpipetten).
