Serviceanleitung Vakuumtest mit geschlossenen Pipetten
Seite
7 von 136
• Starten Sie die SITEST und führen Sie ggf. noch die erste Referenzfahrt aus.
• Wählen sie das Portal für den gewünschten Vakuumtest am C&P6/12 Bestückkopf
• Legen sie alle Pipetten des Bestückkopfes im PPW ab.
• Ersetzen Sie an einer Magazinposition ein gefülltes Magazin durch das Pipettenmagazin
mit den Testpipetten [03067029-01].
• Wählen sie im Menü „Pipetten am Kopf“ für Segment 1 den Pipettentyp aus, der
ursprünglich für diese Magazinposition konfiguriert war.
• Aktivieren Sie die Checkbox Alle Segmente wie Segment 1
• Holen sie die Vakuumtestpipetten mit allen Segmenten ab.
• Wählen sie das Vakuumtestmenü und führen Sie den Vakuumtest aus.

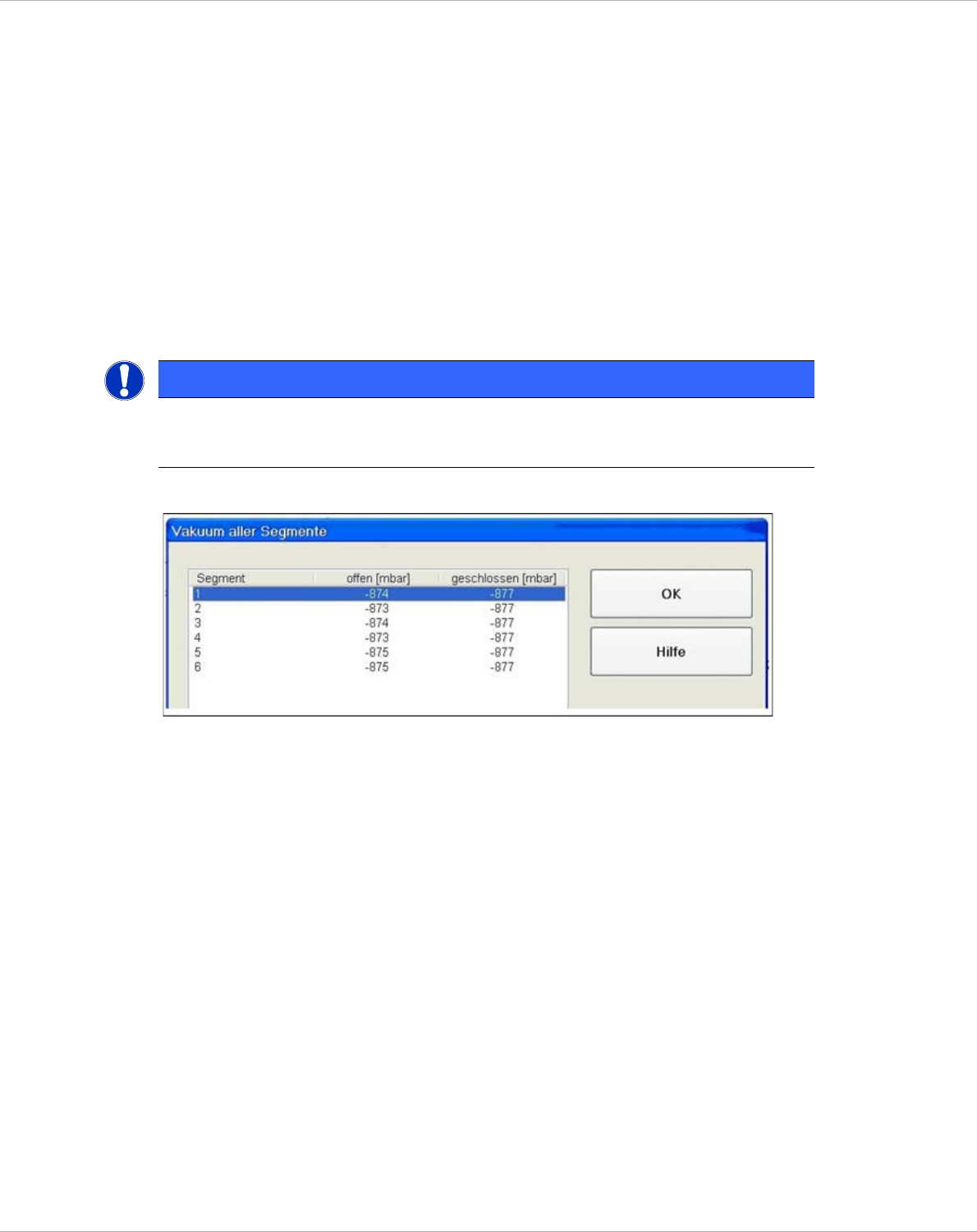

Abbildung 2-2: Messung mit geschlossenen Pipetten – Soll
Wie in den Messwerten hier erkennbar ist, weichen die Offen Werte noch um bis zu 3mbar von
den geschlossen Werten ab.
• Dies liegt aber innerhalb der Toleranz von 25mbar, bei der davon auszugehen ist, dass
eine korrekte Funktion gewährleistet ist.
• Wird diese Toleranz überschritten, so prüfen Sie Ventilstößel und Saugteller und tauschen
Sie diese ggf. vorsorglich.
HINWEIS
Fehlermeldung
Die Fehlermeldung „Vakuumabstand offen geschlossen zu gering“ muss hier ignoriert werden .
Serviceanleitung Vakuumtest mit geschlossenen Pipetten
Seite
8 von 136
Szenario 1
Abbildung 2-3: Beispielmessung, Offen-Wert fehlerhaft
Beispiel für fehlerhafte Vakuumwerte, die hier auf einen beschädigten Saugteller an Segment 2
hinweisen.
Szenario 2
Abbildung 2-4: Beispielmessung Geschlossen-Wert fehlerhaft.
Beispiel für fehlerhafte Vakuumwerte, die hier auf einen beschädigten Silikonschlauch an
Segment 1 und eine offene Pipette an Segment 3 hinweisen.
HINWEIS
Zerstörter Saugteller
Liegen beide Messwerte für ein Segment um ca. 640mbar, so deutet das auf einen völlig
zerstörten Saugteller hin.
HINWEIS
Fehler bei den Silikonschläuchen
Unter Umständen können Fehler bei den Silikonschläuchen erst bei ausgefahrenen Segmenten
erkannt werden. So kann es sinnvoll sein, die Z-Achse freizuschalten und den Vakuumtest des
Segments im abgesenktem Zustand durch Einzelmessung zu ermitteln.
HINWEIS
Fehlender Ventilstößel
Liegen beide Messwerte für ein Segment bei nur ca. 210mbar, so deutet das auf einen fehlenden
Ventilstößel hin.
Serviceanleitung Vakuumtest mit geschlossenen Pipetten
Seite
9 von 136
Vakuumwerte und Positionen der Ventilstössel
Abbildung 2-5: Shematische Darstellung Stösselfunktion
• Befindet sich der Ventilstößel in der Position "Pipette offen", so wird der Vakuumbereich
gegenüber der Umgebung mit zwei Dichtungen abgedichtet.
• Befindet sich der Ventilstößel in der Position "Pipette geschlossen", so wird (hinten nahe
dem Antrieb) der Vakuumbereich gegenüber der Umgebung nur mit einer Dichtung
abgedichtet.
• Ist nun der "Vakuumwert geschlossen" zu niedrig, so ist diese Dichtung unzureichend
gefettet oder beschädigt.
Empfehlungen zur Instandhaltung:
• Ventilstößel NUR im gefetteten Zustand verwenden. (Isoflex topas).
• Ventilstößel austauschen, das bedeutet:
- Ventilstößel-Gehäuse reinigen! Sonst bringt man gute Stößel mit neuem Fett in die alte,
dreckige Umgebung.
- Ventilstößel fetten: Werkzeug [03049689-01] zum Ventilstößel fetten verwenden.
- Vakuumtests durchführen mit den roten „Pipette Typ 769 / Vakuumtest DLM“
[03067029-01].
• Pinolen-Pipetten-Saugteller "Blau" (ab 10/2008 weiß) regelmäßig prüfen und ersetzen (mit
1,5mm Inbus).
