Serviceanleitung Vakuumtest mit geschlossenen Pipetten
Seite
8 von 136
Szenario 1
Abbildung 2-3: Beispielmessung, Offen-Wert fehlerhaft
Beispiel für fehlerhafte Vakuumwerte, die hier auf einen beschädigten Saugteller an Segment 2
hinweisen.
Szenario 2
Abbildung 2-4: Beispielmessung Geschlossen-Wert fehlerhaft.
Beispiel für fehlerhafte Vakuumwerte, die hier auf einen beschädigten Silikonschlauch an
Segment 1 und eine offene Pipette an Segment 3 hinweisen.
HINWEIS
Zerstörter Saugteller
Liegen beide Messwerte für ein Segment um ca. 640mbar, so deutet das auf einen völlig
zerstörten Saugteller hin.
HINWEIS
Fehler bei den Silikonschläuchen
Unter Umständen können Fehler bei den Silikonschläuchen erst bei ausgefahrenen Segmenten
erkannt werden. So kann es sinnvoll sein, die Z-Achse freizuschalten und den Vakuumtest des
Segments im abgesenktem Zustand durch Einzelmessung zu ermitteln.
HINWEIS
Fehlender Ventilstößel
Liegen beide Messwerte für ein Segment bei nur ca. 210mbar, so deutet das auf einen fehlenden
Ventilstößel hin.
Serviceanleitung Vakuumtest mit geschlossenen Pipetten
Seite
9 von 136
Vakuumwerte und Positionen der Ventilstössel

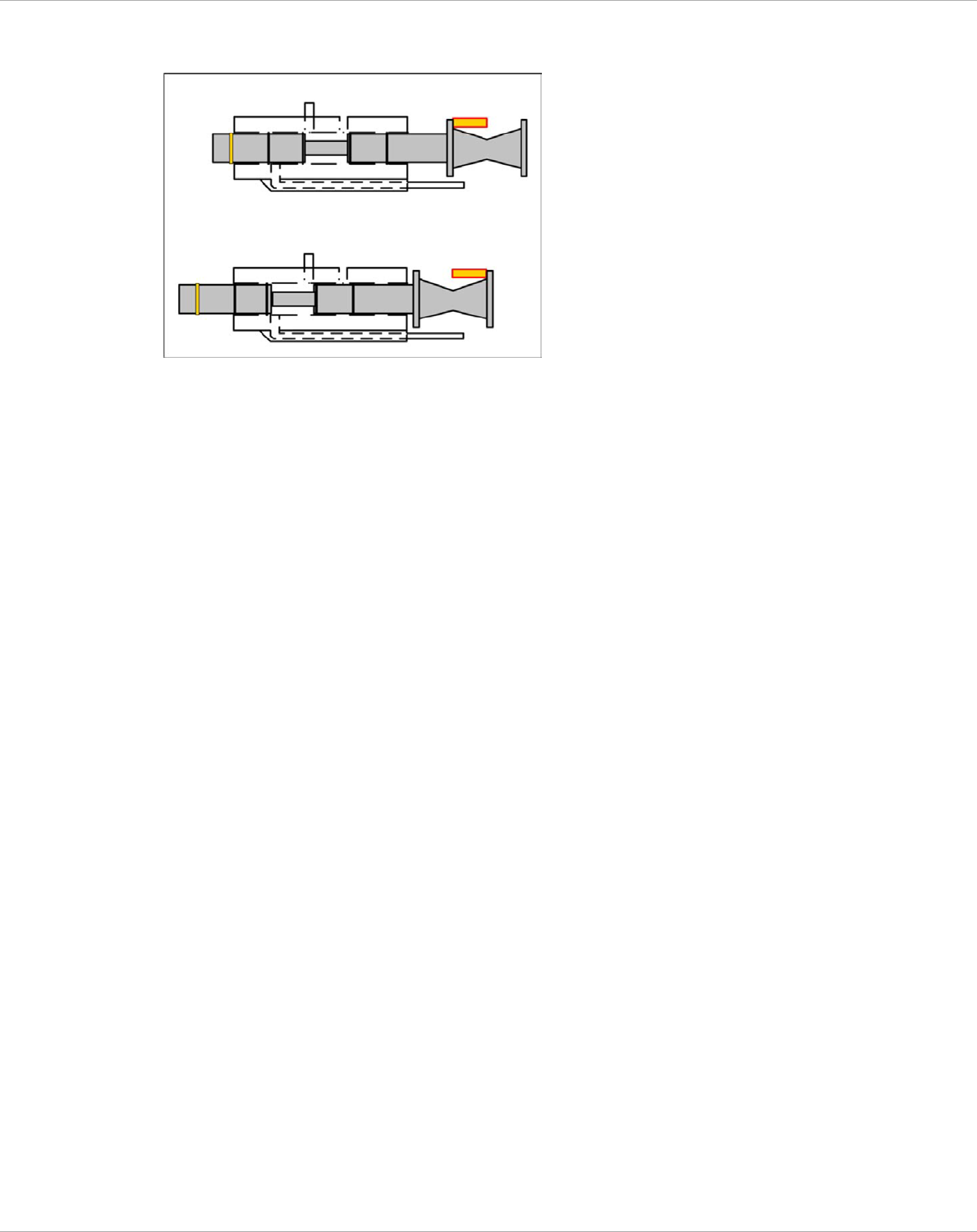

Abbildung 2-5: Shematische Darstellung Stösselfunktion
• Befindet sich der Ventilstößel in der Position "Pipette offen", so wird der Vakuumbereich
gegenüber der Umgebung mit zwei Dichtungen abgedichtet.
• Befindet sich der Ventilstößel in der Position "Pipette geschlossen", so wird (hinten nahe
dem Antrieb) der Vakuumbereich gegenüber der Umgebung nur mit einer Dichtung
abgedichtet.
• Ist nun der "Vakuumwert geschlossen" zu niedrig, so ist diese Dichtung unzureichend
gefettet oder beschädigt.
Empfehlungen zur Instandhaltung:
• Ventilstößel NUR im gefetteten Zustand verwenden. (Isoflex topas).
• Ventilstößel austauschen, das bedeutet:
- Ventilstößel-Gehäuse reinigen! Sonst bringt man gute Stößel mit neuem Fett in die alte,
dreckige Umgebung.
- Ventilstößel fetten: Werkzeug [03049689-01] zum Ventilstößel fetten verwenden.
- Vakuumtests durchführen mit den roten „Pipette Typ 769 / Vakuumtest DLM“
[03067029-01].
• Pinolen-Pipetten-Saugteller "Blau" (ab 10/2008 weiß) regelmäßig prüfen und ersetzen (mit
1,5mm Inbus).
Serviceanleitung Vakuumtest mit geschlossenen Pipetten
Seite
10 von 136
2.2 An C&P20x -Köpfen
Schäden oder Verschmutzungen am Haltekreis, den Silikonschläuchen, den Filterscheiben, oder
auch an den Pipetten, können zu Undichtigkeiten oder Verstopfungen führen, die im
Bestückprozess zu Fehlfunktionen führen, oder den Vakuumwert im Haltekreis bzw. Bestückkreis
entsprechend reduzieren.
2.2.1 Verschiedene Kopf-Typen / Generationen:
Die nachfolgend beschriebenen Vakuumtests sind generell über folgende Typen/Generationen
hinweg identisch.
C&P20 / C&P20a / C&P20m / C&P20p / C&P20m2
Bei C&P20p und C&P20m2- Köpfen werden im Haltekreis ca. 20mbar höhere Vakuumwerte
erreicht.
Tabelle mit Referenzwerten:
Vakuumwerte mit
Kalibrierpipette
offen
geschlossen
Haltekreis
1235
ca. -600 mbar
ca. -850 mbar
-100 bis -110 mbar
1235
ca. -600 mbar
ca. -850 mbar
-80 bis -85 mbar
1235
ca. -600 mbar
ca. -850 mbar
-100 bis -110 mbar
1235
ca. -600 mbar
ca. -850 mbar
-80 bis -85 mbar
4235
ca. -600 mbar
ca. -850 mbar
-125 bis -135 mbar
4235
ca. -580 mbar
ca. -780 mbar
-50 bis -55 mbar
Table 2-1: Referenzwerte C&P20- Köpfe
(abhängig von der Meereshöhe, je höher die Lage desto kleiner die Werte).
