Service manual vacuum check with closed nozzles
Page
98 from 136
4.2.6.3 Measures with manipulation

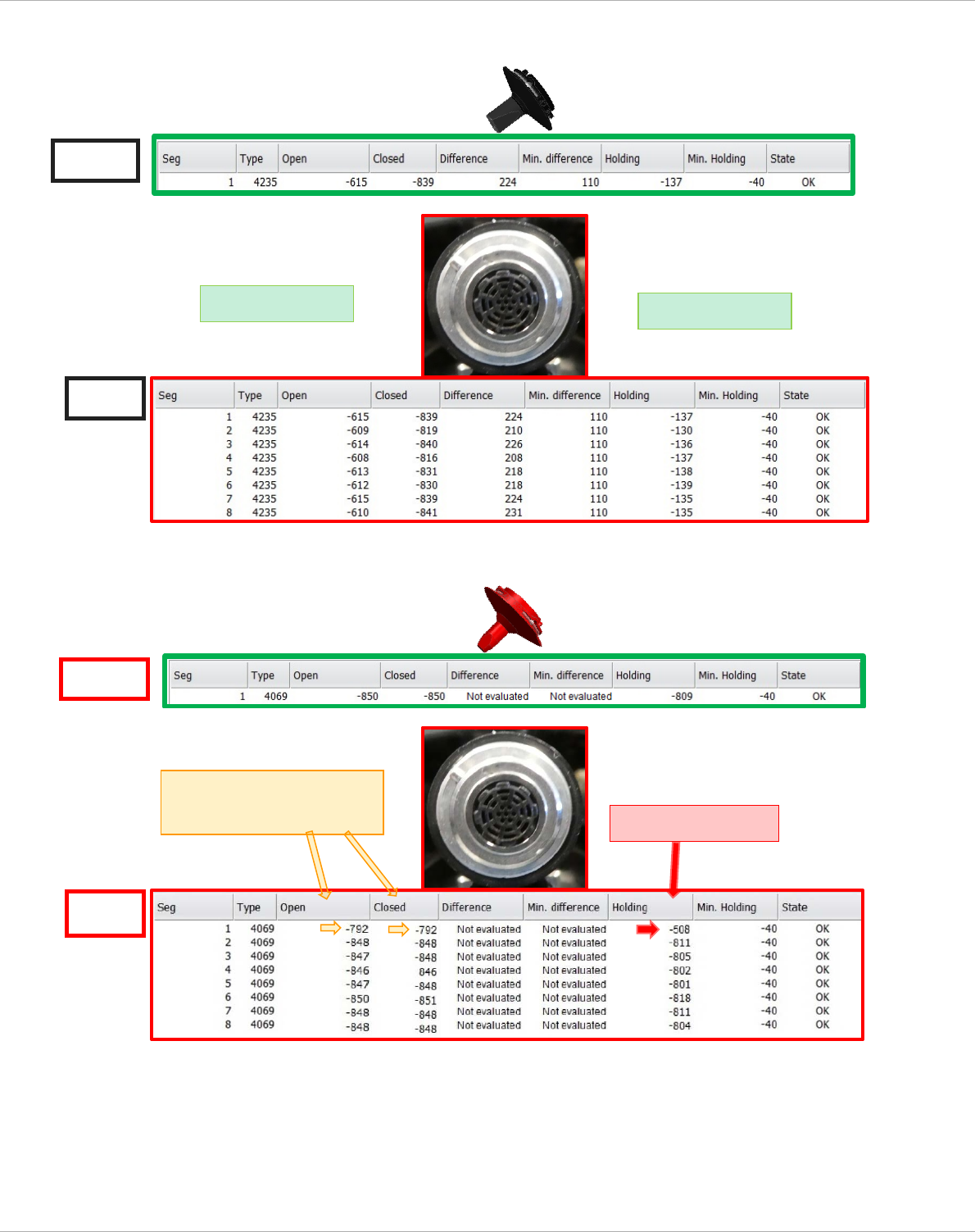

4.2.6.3.1 Measure with covered (soiled) filter disk
a.) with nozzles 4235
b.) with nozzle 4069
NOM
ACT
NOM
ACT
Holding > NOMINAL
Open-value > NOMINAL
No features
No features
Service manual vacuum check with closed nozzles
Page
99 from 136

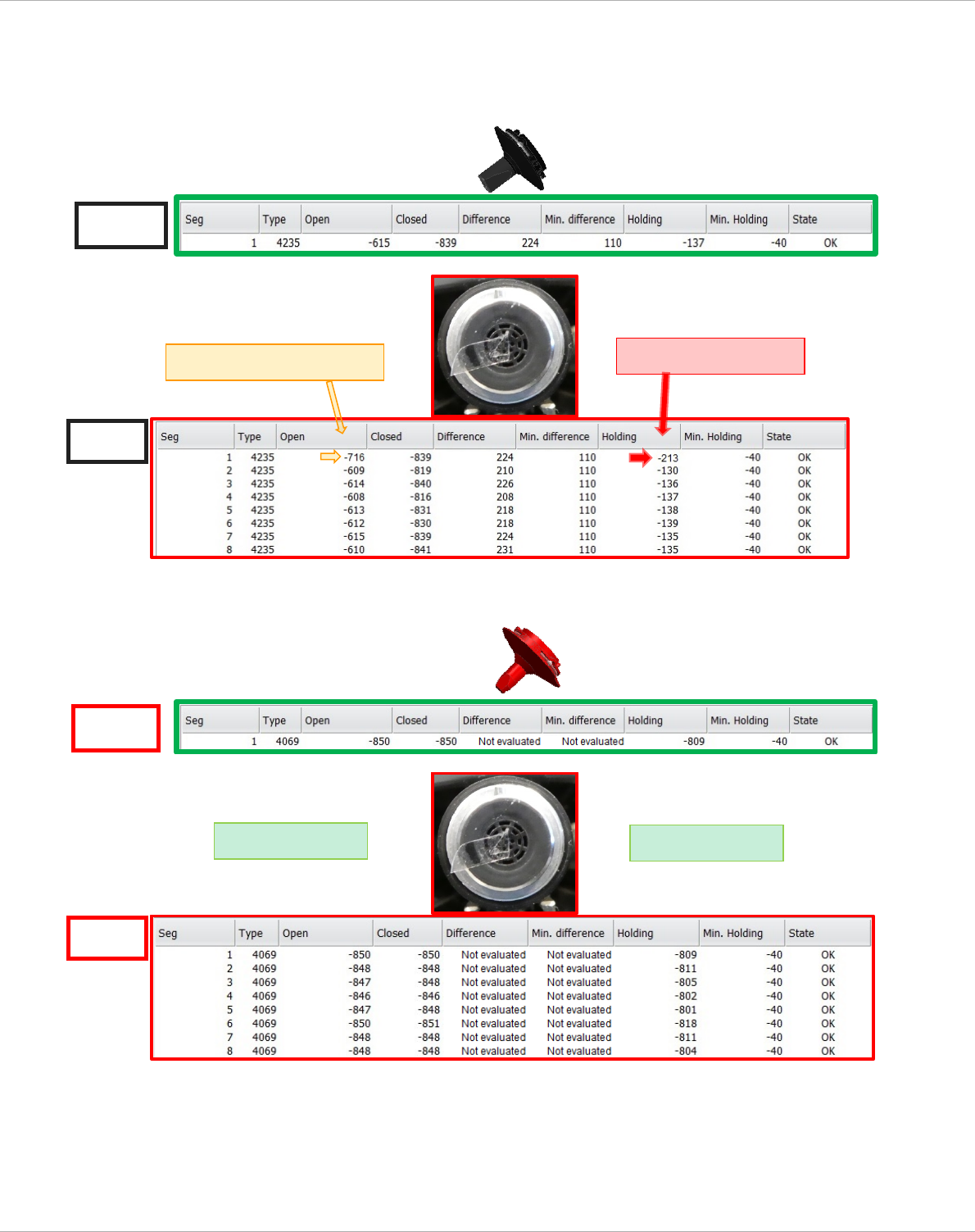

4.2.6.3.2 Measurement with sealing membrane defect.
a.) With nozzle 4235
b.) With nozzle 4069
ACT
NOM
ACT
Open-value < Nominal
Closed-value < Nominal
No features
Holding < Nominal
NOM
No features
Service manual vacuum check with closed nozzles
Page
100 from 136
4.2.6.3.3 Measurement without filter disk.
a.) with nozzles 4235
b.) with nozzles 4069
NOM
ACT
ACT
No features
Open-value < Nominal
Closed-value < Nominal
Holding < Nominal
NOM
No features
