1 Bedienungsanleitung Externe Stromversorgung BE-Tisch SIPLACE HS-50 / HS-60 / D4 Externe Stromversorgung Ausgabe 03/2006 10 1.5 Netzsp annung prüfen und ggf. dafür umrüsten Abb. 1.5 - 1 Netzschalter mit Sicherung en und…
Externe Stromversorgung 1 Bedienungsanleitung Externe Stromversorgung BE-Tisch SIPLACE HS-50 / HS-60 / D4
Ausgabe 03/2006
9
1.4 Aufbau / Einstellung
1.4.1 Stellplatznummer einstellen
Werden mehrere (max. 4) Stromversorgungen mit einem CAN-Bus verbunden, so muß die Stell-
platznummer (Abb. 1.4 - 1) eingestellt werden. 1
Null entspricht BE-Tisch-Stellplatz Nr. 1... drei dem vierten. Die höheren Zahlen sind nicht defi-
niert. 1
1
1
1
1
1
1
1
1
1
1
1
1

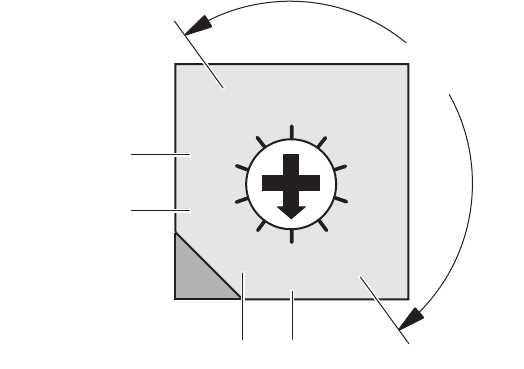

Abb. 1.4 - 1 Stellplatznummern-Schalter (Frontseite)
1
Werksseitig wurde Null - d.h. Stellplatz Nr. 1 eingestellt. 1
0
1
2
3
5
6
7
8
9
4
nicht definiert
Stellplatz-Nr. 3
Stellplatz-Nr. 2 Stellplatz-Nr. 1
Stellplatz-Nr. 4
1 Bedienungsanleitung Externe Stromversorgung BE-Tisch SIPLACE HS-50 / HS-60 / D4 Externe Stromversorgung
Ausgabe 03/2006
10
1.5 Netzspannung prüfen und ggf. dafür umrüsten
Abb. 1.5 - 1 Netzschalter mit Sicherungen und Einstellmöglichkeit der Eingangsspannung
1. Schalten Sie den Netzschalter (3 in Abb. 1.5 - 1) des Gerätes auf AUS und stellen Sie sicher,
daß der Netzstecker nicht im Gerät steckt.
2. Entriegeln Sie den Schnappverschluß (9) durch hochdrücken und ziehen Sie den schwarzen
Kunststoffeinsatz (7) mit den Sicherungen heraus.
3. Entnehmen Sie die beiden Sicherungen (5).
4. Prüfen Sie, ob die richtigen Sicherungen eingelegt sind:
2 Stück 1.25 A MT Sicherungen sind für eine Spannung von 210-240V AC vorgesehen.
2 Stück 2.5 A MT Sicherungen sind für eine Spannung von 100-120V AC vorgesehen (für
USA, bzw. Asien; liegen dem Gerät bei der Auslieferung bei).
5. Prüfen Sie, ob im Fenster (8) des Kunststoffeinsatzes die vorhandene Netzspannung ange-
zeigt wird. Wenn ja, fahren Sie mit Schritt 7 fort.
6. Ziehen Sie den grauen Sicherungshalter (6) aus dem Kunststoffeinsatz heraus und setzen Sie
ihn 180° gedreht wieder ein.
7. Stecken Sie die richtigen Sicherungen rein.
1
2
3
4
5
6
7
8
9
Externe Stromversorgung 1 Bedienungsanleitung Externe Stromversorgung BE-Tisch SIPLACE HS-50 / HS-60 / D4
Ausgabe 03/2006
11
8. Schieben Sie den schwarzen Kunststoffeinsatz inkl. Sicherungshalter und Sicherungen wieder
lagerichtig in das Gerät ein, bis der Schnappverschluß einrastet.
9. Wichtig: Vergewissern Sie sich, ob nun im Fenster (8 in Abb. 1.5 - 1) des Kunststoffeinsatzes
die richtige Spannung gezeigt wird. Ist dies nicht der Fall, beginnen Sie mit Schritt 6ff.
1.6 CAN-Bus
Die CAN-Bus-Steckverbindung befindet sich an der Rückseite des Gerätes (2 in Abb. 1.3 - 2).
Hiermit können Daten von einem Computer übertragen werden. 1
Das Gerät kann auch nur als Stromversorgung (wenn der CAN-Bus nicht angeschlossen wird) be-
trieben werden. 1
