Externe Stro mversorgung 1 Bedienungsanleitung Externe St romversorgung BE-Tisch SIPLACE HS-50 / HS-60 / D4 Ausgabe 03/2006 11 8. Schieben Sie den schwar zen Kunststof feinsatz in kl. Sicherungsha lter und Sicherungen wi…

1 Bedienungsanleitung Externe Stromversorgung BE-Tisch SIPLACE HS-50 / HS-60 / D4 Externe Stromversorgung

Ausgabe 03/2006

1.5 Netzspannung prüfen und ggf. dafür umrüsten

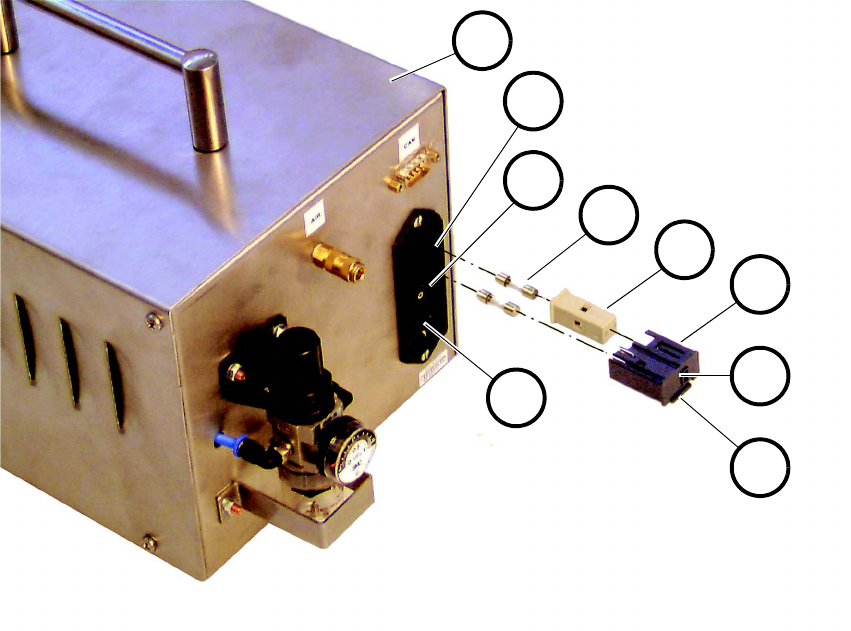

Abb. 1.5 - 1 Netzschalter mit Sicherungen und Einstellmöglichkeit der Eingangsspannung

1. Schalten Sie den Netzschalter (3 in Abb. 1.5 - 1) des Gerätes auf AUS und stellen Sie sicher,

daß der Netzstecker nicht im Gerät steckt.

2. Entriegeln Sie den Schnappverschluß (9) durch hochdrücken und ziehen Sie den schwarzen

Kunststoffeinsatz (7) mit den Sicherungen heraus.

3. Entnehmen Sie die beiden Sicherungen (5).

4. Prüfen Sie, ob die richtigen Sicherungen eingelegt sind:

2 Stück 1.25 A MT Sicherungen sind für eine Spannung von 210-240V AC vorgesehen.

2 Stück 2.5 A MT Sicherungen sind für eine Spannung von 100-120V AC vorgesehen (für

USA, bzw. Asien; liegen dem Gerät bei der Auslieferung bei).

5. Prüfen Sie, ob im Fenster (8) des Kunststoffeinsatzes die vorhandene Netzspannung ange-

zeigt wird. Wenn ja, fahren Sie mit Schritt 7 fort.

6. Ziehen Sie den grauen Sicherungshalter (6) aus dem Kunststoffeinsatz heraus und setzen Sie

ihn 180° gedreht wieder ein.

7. Stecken Sie die richtigen Sicherungen rein.

Externe Stromversorgung 1 Bedienungsanleitung Externe Stromversorgung BE-Tisch SIPLACE HS-50 / HS-60 / D4

Ausgabe 03/2006

8. Schieben Sie den schwarzen Kunststoffeinsatz inkl. Sicherungshalter und Sicherungen wieder

lagerichtig in das Gerät ein, bis der Schnappverschluß einrastet.

9. Wichtig: Vergewissern Sie sich, ob nun im Fenster (8 in Abb. 1.5 - 1) des Kunststoffeinsatzes

die richtige Spannung gezeigt wird. Ist dies nicht der Fall, beginnen Sie mit Schritt 6ff.

1.6 CAN-Bus

Die CAN-Bus-Steckverbindung befindet sich an der Rückseite des Gerätes (2 in Abb. 1.3 - 2).

Hiermit können Daten von einem Computer übertragen werden. 1

Das Gerät kann auch nur als Stromversorgung (wenn der CAN-Bus nicht angeschlossen wird) be-

trieben werden. 1

1 Bedienungsanleitung Externe Stromversorgung BE-Tisch SIPLACE HS-50 / HS-60 / D4 Externe Stromversorgung

Ausgabe 03/2006

1.7 Pneumatikeinheit

Sie besteht aus Druckminderer, Manometer und Filter mit Kondenswasserbehälter. 1

Am Manometer (2 in Abb. 1.7 - 1) wird der Ausgangsdruck angezeigt. Sie können ihn durch hoch-

ziehen und drehen der Kappe (1) einstellen.

Abb. 1.7 - 1 Rückseite mit Pneumatikeinheit etc.

(1) Kappe Druckminderer

(2) Manometer

(3) Handablaß

(4) Druckluftanschluß

(5) CAN-Busanschluß

(6) Hauptschalter

1 4 5
