8. Schieben Sie den schwarzen Kunststoffeinsatz inkl. Sicherungshalter und Sicherungen wieder
lagerichtig in das Gerät ein, bis der Schnappverschluß einrastet.
9. Wichtig: Vergewissern Sie sich, ob nun im Fenster (8 in Abb. 1.5 - 1) des Kunststoffeinsatzes
die richtige Spannung gezeigt wird. Ist dies nicht der Fall, beginnen Sie mit Schritt 6ff.
1.6 CAN-Bus
Die CAN-Bus-Steckverbindung befindet sich an der Rückseite des Gerätes (2 in Abb. 1.3 - 2).
Hiermit können Daten von einem Computer übertragen werden. 1
Das Gerät kann auch nur als Stromversorgung (wenn der CAN-Bus nicht angeschlossen wird) be-
trieben werden. 1
1 Bedienungsanleitung Externe Stromversorgung BE-Tisch SIPLACE HS-50 / HS-60 / D4 Externe Stromversorgung
Ausgabe 03/2006
12
1.7 Pneumatikeinheit
Sie besteht aus Druckminderer, Manometer und Filter mit Kondenswasserbehälter. 1
Am Manometer (2 in Abb. 1.7 - 1) wird der Ausgangsdruck angezeigt. Sie können ihn durch hoch-
ziehen und drehen der Kappe (1) einstellen.

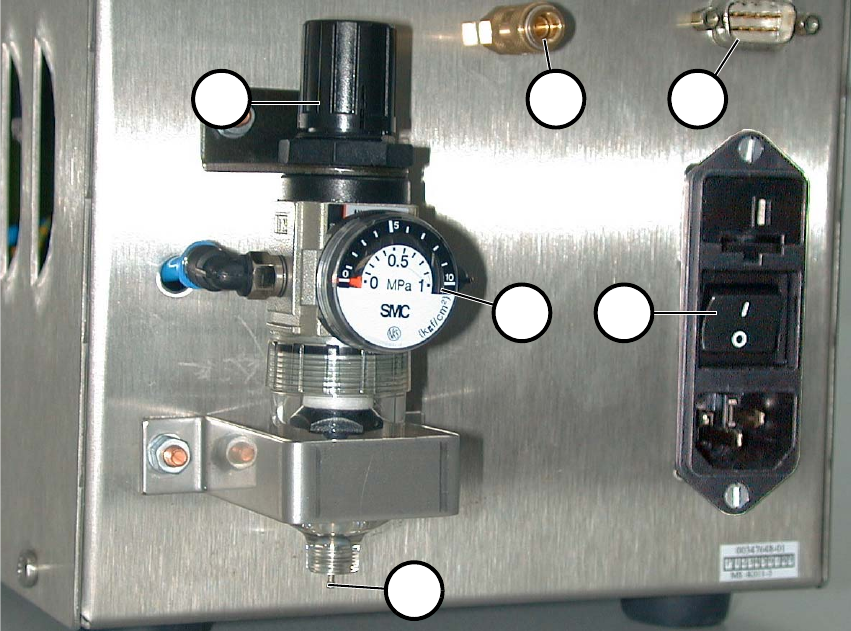

Abb. 1.7 - 1 Rückseite mit Pneumatikeinheit etc.
(1) Kappe Druckminderer
(2) Manometer
(3) Handablaß
(4) Druckluftanschluß
(5) CAN-Busanschluß
(6) Hauptschalter
1
1
1 4 5
62
3
Externe Stromversorgung 1 Bedienungsanleitung Externe Stromversorgung BE-Tisch SIPLACE HS-50 / HS-60 / D4
Ausgabe 03/2006
13
1.8 Inbetriebnahme
1.8.1 Anschließen
: Stecken Sie den Multifunktionsstecker des zugehörigen BE-Tisches an (4 in Abb. 1.3 - 1) und
arretieren sie ihn mit dem Bügel.
: Optional: Stecken Sie das Kabel an den CAN-Busanschluß (2 in Abb. 1.3 - 2).
: Befestigen Sie - falls es noch nicht getan wurde - die mitgelieferte Schnellverschlußkupplung
(5 in Abb. 1.2 - 1) sachgemäß am Druckluft-Versorgungsschlauch.
: Stecken Sie den Druckluft-Versorgungsschlauch an den Druckluftanschluß (1 in Abb. 1.3 - 2).
: Schalten Sie erst den Hauptschalter (6 in Abb. 1.7 - 1) aus und stecken Sie dann das Netzka-
bel in das Gerät.
1.8.2 Inbetriebnahme
GEFAHR 1
: Prüfen Sie vor dem Anschluß an das Netz, ob die richtigen Sicherungen eingelegt und die rich-
tige Spannung eingestellt ist - entsprechend der verfügbaren Netzspannung (siehe 1.5).
1
GEFAHR 1
: Vergewissern Sie sich, daß niemand am angeschlossenen BE-Tisch hantiert, wenn Sie die
Stromversorgung einschalten.
1
: Schalten Sie den Hauptschalter (6 in Abb. 1.7 - 1) ein.
: Auf der Vorderseite befinden sich 2 Kontrollämpchen (2+3 in Abb. 1.3 - 1). Nur wenn beide
leuchten, ist die Stromversorgung sichergestellt.
: Heben Sie die Kappe des Druckminderers (1 in Abb. 1.7 - 1) an und drehen Sie sie, bis das
Manometer (2 in Abb. 1.7 - 1) 250 kPa anzeigt (im Uhrzeigersinn wird der Druck erhöht).
