1 Bedienungsanleitung Externe Stromversorgung BE-Tisch SIPLACE HS-50 / HS-60 / D4 Externe Stromversorgung Ausgabe 03/2006 14 1.9 Inst andhaltung 1.9.1 Druckluft filter Nimmt die Durchf lußleistung stark ab , ist das Mikr…

Externe Stromversorgung 1 Bedienungsanleitung Externe Stromversorgung BE-Tisch SIPLACE HS-50 / HS-60 / D4

Ausgabe 03/2006

1.8 Inbetriebnahme

1.8.1 Anschließen

: Stecken Sie den Multifunktionsstecker des zugehörigen BE-Tisches an (4 in Abb. 1.3 - 1) und

arretieren sie ihn mit dem Bügel.

: Optional: Stecken Sie das Kabel an den CAN-Busanschluß (2 in Abb. 1.3 - 2).

: Befestigen Sie - falls es noch nicht getan wurde - die mitgelieferte Schnellverschlußkupplung

(5 in Abb. 1.2 - 1) sachgemäß am Druckluft-Versorgungsschlauch.

: Stecken Sie den Druckluft-Versorgungsschlauch an den Druckluftanschluß (1 in Abb. 1.3 - 2).

: Schalten Sie erst den Hauptschalter (6 in Abb. 1.7 - 1) aus und stecken Sie dann das Netzka-

bel in das Gerät.

1.8.2 Inbetriebnahme

GEFAHR 1

: Prüfen Sie vor dem Anschluß an das Netz, ob die richtigen Sicherungen eingelegt und die rich-

tige Spannung eingestellt ist - entsprechend der verfügbaren Netzspannung (siehe 1.5).

GEFAHR 1

: Vergewissern Sie sich, daß niemand am angeschlossenen BE-Tisch hantiert, wenn Sie die

Stromversorgung einschalten.

: Schalten Sie den Hauptschalter (6 in Abb. 1.7 - 1) ein.

: Auf der Vorderseite befinden sich 2 Kontrollämpchen (2+3 in Abb. 1.3 - 1). Nur wenn beide

leuchten, ist die Stromversorgung sichergestellt.

: Heben Sie die Kappe des Druckminderers (1 in Abb. 1.7 - 1) an und drehen Sie sie, bis das

Manometer (2 in Abb. 1.7 - 1) 250 kPa anzeigt (im Uhrzeigersinn wird der Druck erhöht).

1 Bedienungsanleitung Externe Stromversorgung BE-Tisch SIPLACE HS-50 / HS-60 / D4 Externe Stromversorgung

Ausgabe 03/2006

1.9 Instandhaltung

1.9.1 Druckluftfilter

Nimmt die Durchflußleistung stark ab, ist das Mikrofilter (2 in Abb. 1.9 - 1) auszutauschen. 1

Entriegeln Sie die Kupplung und ziehen Sie sie vom Druckluftanschluß (1 in Abb. 1.3 - 2). Anschlie-

ßend schrauben Sie den Kondenswasserbehälter (4 in Abb. 1.9 - 1) vom Druckminderer (1). Wenn

Sie nun das Trennkäppchen (3) herunterdrehen, können Sie den Mikrofilter

(2) entnehmen.

Das Einsetzen des neuen Mikrofilters erfolgt genau umgekehrt. 1

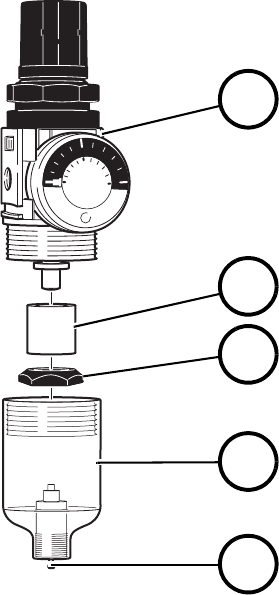

Abb. 1.9 - 1 Druckluft-Filtereinheit

1.9.2 Kondenswasser

Der transparente Kondenswasserbehälter (4 in Abb. 1.9 - 1) muß geleert werden, bevor der Kon-

denswasserspiegel das Trennkäppchen (3) erreicht hat. Dazu drücken Sie den Handablaß (5)

nach oben. 1

0.5

SMC

MPa

(1) Druckminderer

(2) Mikrofilter

(3) Trennkäpchen

(4) Kondenswasserbehälter

(5) Handablaß

Externe Stromversorgung 1 Bedienungsanleitung Externe Stromversorgung BE-Tisch SIPLACE HS-50 / HS-60 / D4

Ausgabe 03/2006

1.10 Servicearbeiten bei Ausfall der Stromversorgung

1.10.1 Sicherungen außen am Gerät

GEFAHR 1

: Schalten Sie das Gerät aus und ziehen Sie den Netzstecker.

: Sollte die Stromversorgung ausgefallen sein, so überprüfen Sie bitte zunächst die beiden Si-

herungen, welche sich in der Netz-Anschlußkombination (Abb. 1.5 - 1) oberhalb des Haupt-

schalters befinden.

: Entriegeln Sie den Schnappverschluss der Sicherungsschublade und ziehen Sie den Kunst-

stoffeinsatz mit den beiden Sicherungen heraus.

: Überprüfen Sie die beiden Sicherungen und tauschen diese gegebenenfalls aus.

1.10.2 Sicherungen innen im Gerät

Ist keine der beiden Sicherungen in der Netz-Anschlußkombination defekt, so besteht die Mög-

lichkeit, die sich im Gerät befindlichen Sicherungen zu überprüfen. 1

Dieser Arbeitsschritt darf jedoch nur von geschulten Fachpersonal durchgeführt werden !!! 1

GEFAHR 1

: Schalten Sie das Gerät aus und ziehen Sie den Netzstecker.
