Externe Stromversorgung 1 Bedienungsanleitung Externe Stromversorgung BE-Tisch SIPLACE HS-50 / HS-60 / D4
Ausgabe 03/2006
15
1.10 Servicearbeiten bei Ausfall der Stromversorgung
1.10.1 Sicherungen außen am Gerät
GEFAHR 1
: Schalten Sie das Gerät aus und ziehen Sie den Netzstecker.
1
: Sollte die Stromversorgung ausgefallen sein, so überprüfen Sie bitte zunächst die beiden Si-
herungen, welche sich in der Netz-Anschlußkombination (Abb. 1.5 - 1) oberhalb des Haupt-
schalters befinden.
: Entriegeln Sie den Schnappverschluss der Sicherungsschublade und ziehen Sie den Kunst-
stoffeinsatz mit den beiden Sicherungen heraus.
: Überprüfen Sie die beiden Sicherungen und tauschen diese gegebenenfalls aus.
1.10.2 Sicherungen innen im Gerät
Ist keine der beiden Sicherungen in der Netz-Anschlußkombination defekt, so besteht die Mög-
lichkeit, die sich im Gerät befindlichen Sicherungen zu überprüfen. 1
Dieser Arbeitsschritt darf jedoch nur von geschulten Fachpersonal durchgeführt werden !!! 1
GEFAHR 1
: Schalten Sie das Gerät aus und ziehen Sie den Netzstecker.
1
1
1
1
1
1 Bedienungsanleitung Externe Stromversorgung BE-Tisch SIPLACE HS-50 / HS-60 / D4 Externe Stromversorgung
Ausgabe 03/2006
16

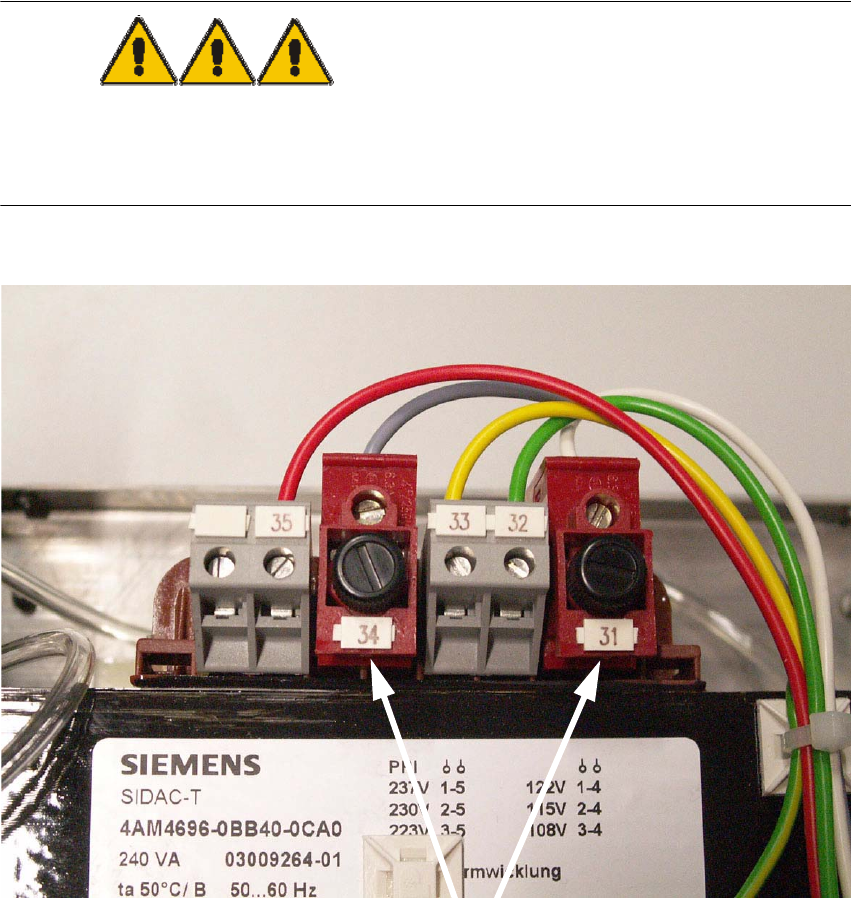

1.10.2.1 Überprüfung der Sicherungen am Trafo:
Die beiden Sicherungseinsätze befinden sich direkt am Trafo (T5,0H Klemme 31 und T2,0L
Klemme 34). 1
: Überprüfen Sie die beiden Sicherungen und tauschen diese gegebenenfalls aus.
GEFAHR 1
: Verschließen Sie vor Inbetriebnahme der Stromversorgung das Gehäuse der Stromversor-
gung wieder ordnungsgemäß!!!
1
1
1
1
Klemmen
Externe Stromversorgung 1 Bedienungsanleitung Externe Stromversorgung BE-Tisch SIPLACE HS-50 / HS-60 / D4
Ausgabe 03/2006
17
1.10.2.2 Überprüfung der Sicherungen auf der Flachbaugruppe bzw. Leiterplatte:
Die beiden Sicherungen befinden sich auf der Flachbaugruppe an der Gerätevorderseite (Siche-
rung F1: 3,15A MT und Sicherung F2 : 0,5A MT). 1
: Überprüfen Sie die beiden Sicherungen und tauschen diese gegebenenfalls aus.
GEFAHR 1
: Verschließen Sie vor Inbetriebnahme der Stromversorgung das Gehäuse der Stromversor-
gung wieder ordnungsgemäß!!!
1
1
1
1
Sicherung F1
Sicherung F2
