1 Bedienungsanleitung Externe Stromversorgung BE-Tisch SIPLACE HS-50 / HS-60 / D4 Externe Stromversorgung Ausgabe 03/2006 18 1.1 1 T echnische Daten 1.1 1.1 Druckluft Eingansdruck: max. 10 bar (= 10 00 kP a) A usgangsdru…
Externe Stromversorgung 1 Bedienungsanleitung Externe Stromversorgung BE-Tisch SIPLACE HS-50 / HS-60 / D4
Ausgabe 03/2006
17

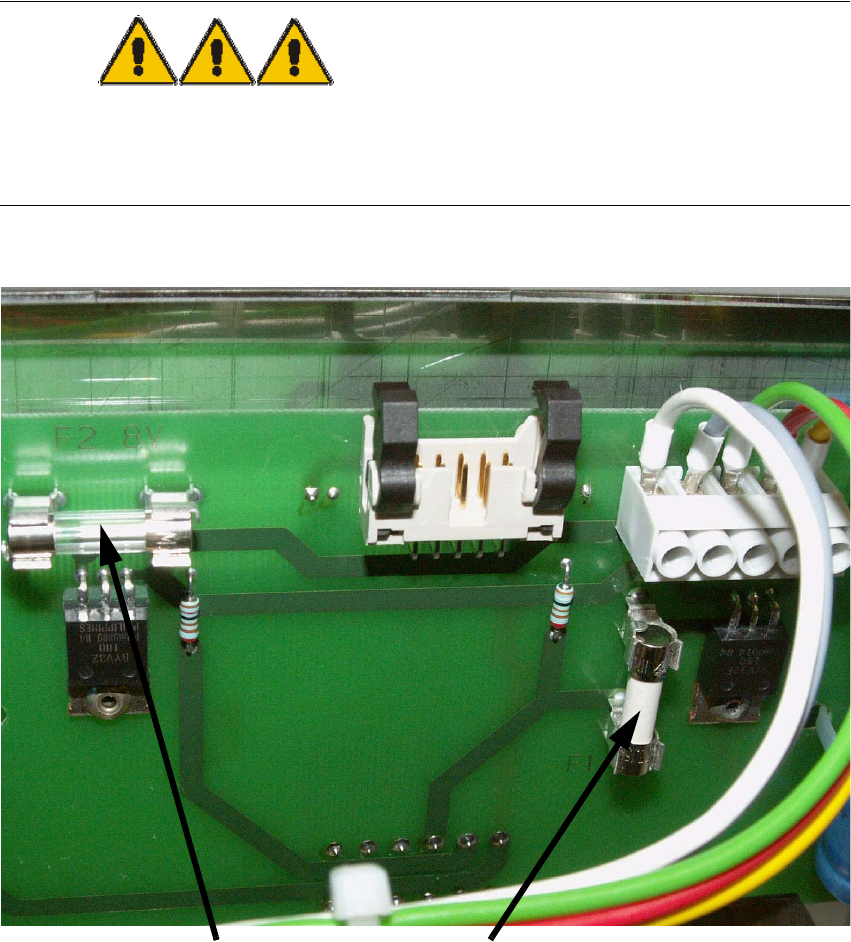

1.10.2.2 Überprüfung der Sicherungen auf der Flachbaugruppe bzw. Leiterplatte:
Die beiden Sicherungen befinden sich auf der Flachbaugruppe an der Gerätevorderseite (Siche-
rung F1: 3,15A MT und Sicherung F2 : 0,5A MT). 1
: Überprüfen Sie die beiden Sicherungen und tauschen diese gegebenenfalls aus.
GEFAHR 1
: Verschließen Sie vor Inbetriebnahme der Stromversorgung das Gehäuse der Stromversor-
gung wieder ordnungsgemäß!!!
1
1
1
1
Sicherung F1
Sicherung F2
1 Bedienungsanleitung Externe Stromversorgung BE-Tisch SIPLACE HS-50 / HS-60 / D4 Externe Stromversorgung
Ausgabe 03/2006
18
1.11 Technische Daten
1.11.1 Druckluft
Eingansdruck: max. 10 bar (= 1000 kPa)
Ausgangsdruck: 2,5 bar (= 250 kPa)
1.11.2 Netzanschluß
1.11.3 Masse / Abmessungen
Masse: 8.3 kg
Abmesssungen: B x T x H = 180 x 360 x 210 mm
1
Spannung:
230 / 115 VAC +/- 5% (einstellbar mit Spannungswähler)
Frequenz:
50...60 Hz
Leistung:
240 VA
Absicherung:
1,25 A MT (mittelträge) / 230 VAC
2,5 A MT (mittelträge) / 115 VAC
External Power Supply Unit for the HS-50 / HS-60 / D4 Component Table User Manual
03/2006 Edition 2.1 Safety Instructions
19
2 User Manual: External Power Supply
Unit for the SIPLACE HS-50 / HS-60 /
D4 Component Table
2.1 Safety Instructions
DANGER
Make sure that no one is working on the connected component trolley when you switch on the
power supply.
The external power supply may only be connected to the component trolley if it has been fully
docked out of the placement machine and all electrical connections to the placement machine
have been disconnected.
The device must only be used for its intended purpose, the supply of the component trolley of
SIPLACE HS-50 / HS-60 / D4!
The device must not be opened and manipulated.
Before opening the device remove the power plug from the power outlet!
2
DANGER 2
: Before making the connection to the mains, check whether the fuses installed are the correct
ones and whether the correct voltage is set - depending on what main voltage is available (see
Chapter 2.5).
2
