Heller Reflow Oven 迴 焊 爐 保 養 手 冊
Heller Reflow Oven
迴
焊
爐
保
養
手
冊

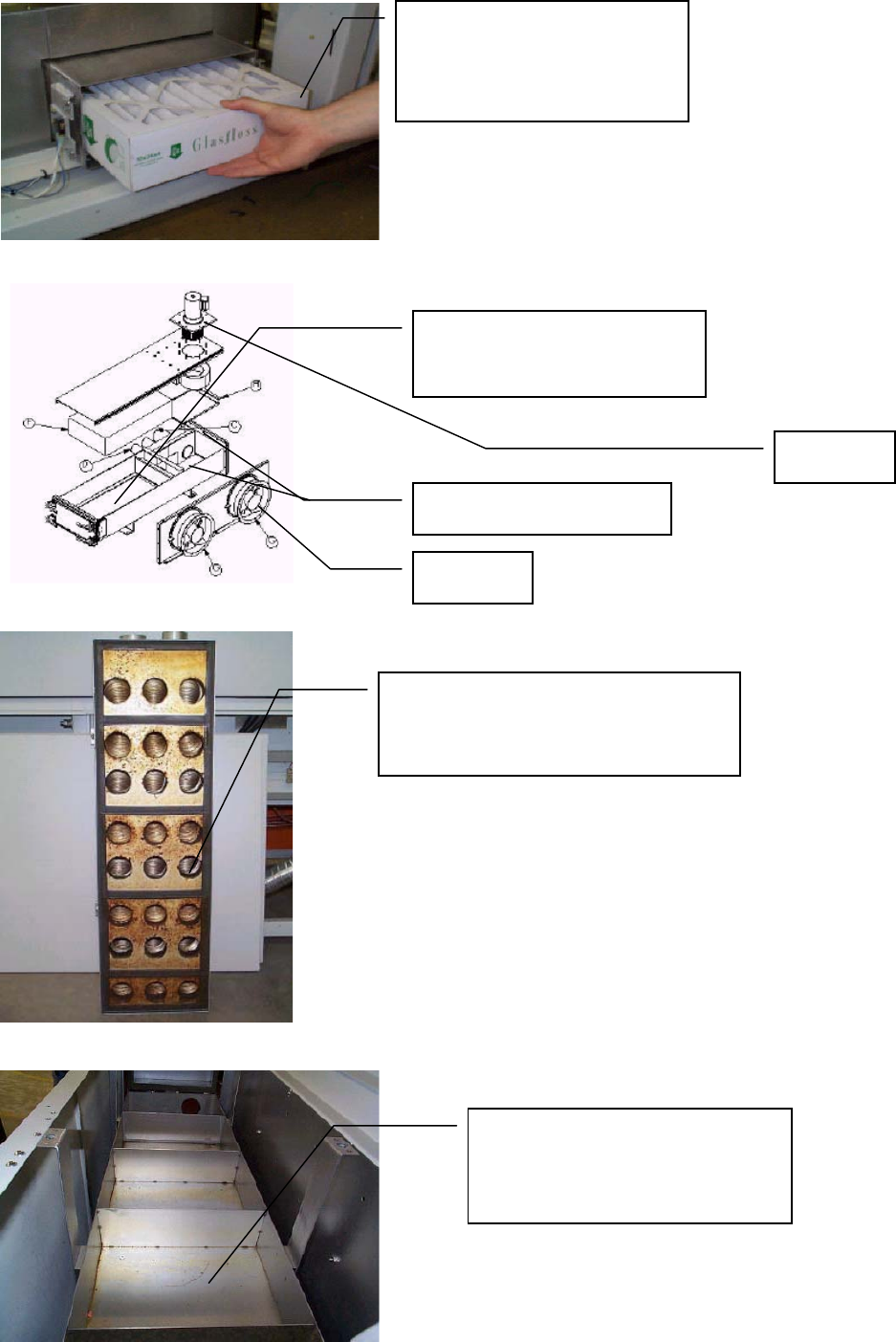

附圖 1
(附圖 1-1)
(注意箭頭指示方向及
關㆖復原時,注意氣密情況及微
動開關接觸情況)
打開 F/F BOX,取出 Filter
更換新品並清潔周圍
散熱風扇
送風風扇
F/F 系統 BOX 內部及背蓋
清潔周圍,復原時注意氣密情況及微
動開關接觸情況(第五代 Flux 過濾系統)
(附圖 1-2)
清潔周圍,復原時注意氣密情況及微
動開關接觸情況(第五代 Flux 過濾
系統)

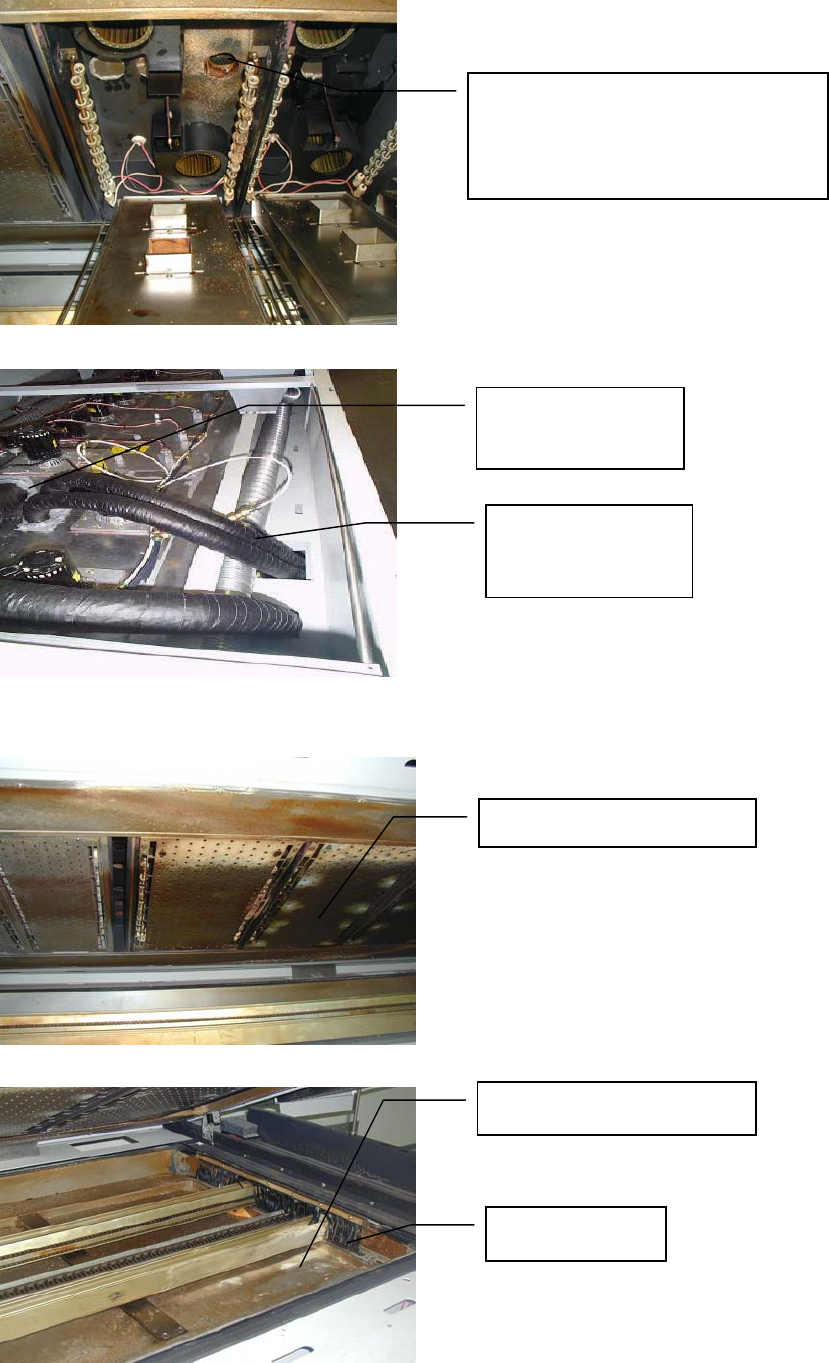

(附圖 1-3)
位於冷卻區,將洞洞板放㆘,以約5.5m
m
平方線徑或以㆖之電線深入2inch 回
風
孔測試管路有否阻塞
(附圖 1-4)
3inch Flux 助焊劑抽
風管
2inch Flux 助焊劑回
風管
(附圖 1-5)
清潔爐膛內部助焊劑等髒物
(附圖 1-6)
清潔爐膛內部助焊劑等髒物
檢查,必要時更換
(附圖 1-7)
