CM400-M Mechanical Parts - 第149页

Ref No. Remarks R 1 Q't y 4-B 下 流 延 長 コンベア:305mm Downstream Extens ion Convey or:305mm ｲﾗｽﾄ No. Part No. 品 名 品番 数量 R 2 パーツリスト Kit No . キット品 番 Kit Name キット名称 KXFX04B4A00 Part N ame 備 考 ｾｸｼｮﾝNo. PARTS LIST Section No.…

100%1 / 274
4-B
下
流
延
長
コンベア:305mm
Downstream Extension Conveyor:305mm

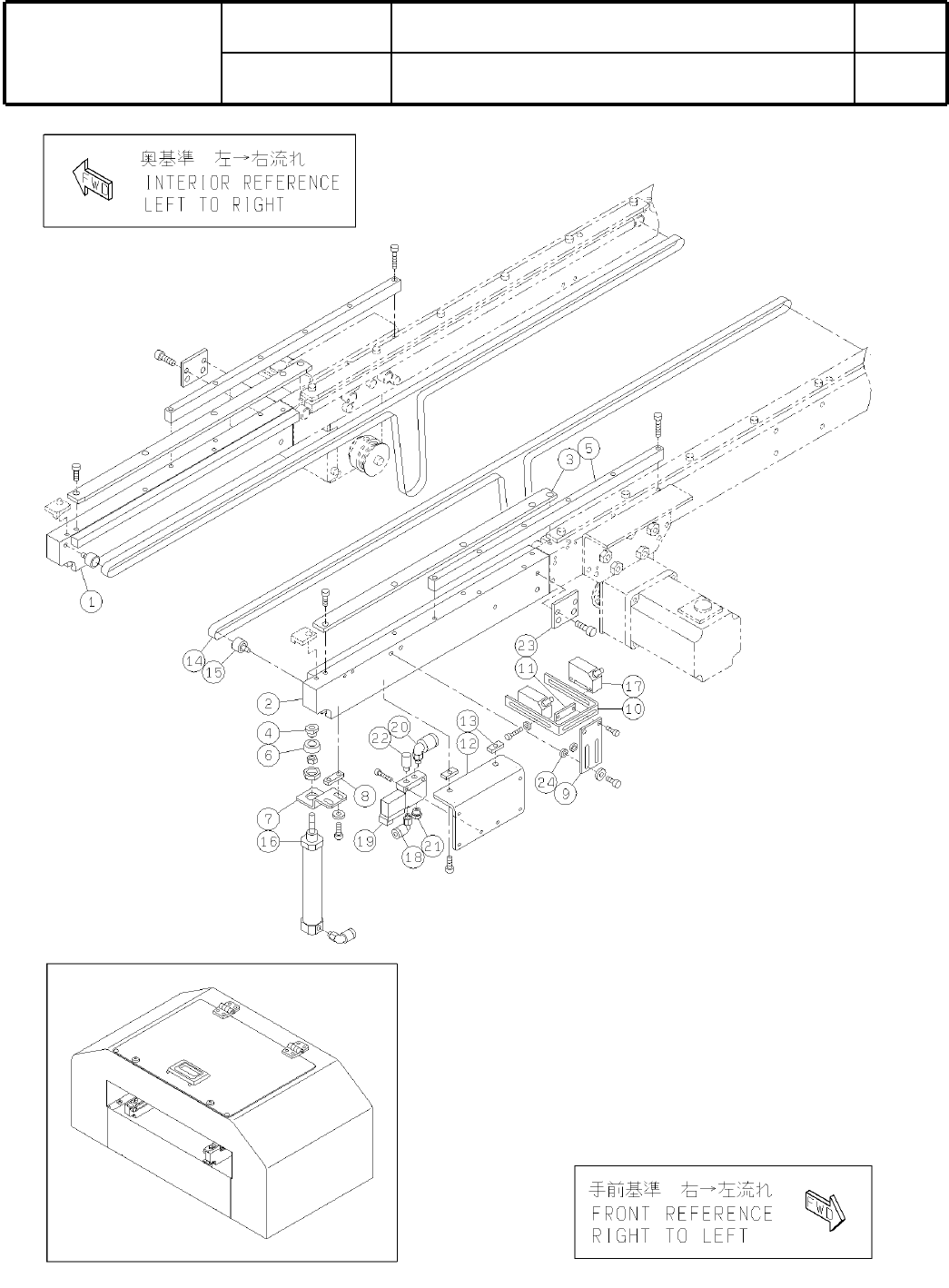

パーツレイアウト
Kit No.
キット品
番
Kit Name
キット名称
KXFX04B4A00
ｾｸｼｮﾝNo.
PARTS LAYOUT
Section No.
S13

Ref
No.
Remarks
R
1
Q't
y
4-B
下
流
延
長
コンベア:305mm
Downstream Extension Conveyor:305mm
ｲﾗｽﾄ
No.
Part No.
品　　名品番 数量
R
2
パーツリスト
Kit No.
キット品
番
Kit Name
キット名称
KXFX04B4A00
Part Name
備　　　考
ｾｸｼｮﾝNo.
PARTS LIST
Section No.
R
3
COVER
1
1 N210004519AA
COVER
1
2 N210004520AB
COVER
1
3 N210001594AA
PLATE
1
4 N210028768AA
SCREW
16
5 N510018282AA
Cross recessed Truss head machine screw M4X8-4.8 A2J (Trivalent)
HINGE
2
6 KXF0DXYXA00 BP-19-1-2-B
RUBBER-CUSHION
2
7 KXF01E2AA00 C-30-CS-4
NUT
4
8 KXF0DX7PA00 SQN4-32-20
CAP
2
9 KXF0DLNAA01 CP-328-B-4-ivory(DA KXF0DLNAA01)
BOLT
2
10 N510017616AA
Hexagon socket Flat head bolt M4X12-10.9 A2J (Trivalent)
BOLT
8
11 N510017517AA
Hexagon socket button head screw M4X12-10.9 A2J (Trivalent)
COVER
1
12 N210024503AA
COVER
1
13 N210029979AA
S
COVER
1
14 N210029980AA
S
BRACKET
1
15 N210029149AA
BRACKET
1
16 N210009677AA
S
NUT-PLATE
1
17 KXFB03UPA00
NUT-PLATE
1
18 N210004525AA
SW(1000mm)
1
19 N610002227AA
S
PULL
1
20 KXF0DYFRA00 AP-291-3
S14

4-C
下
流
延
長
コンベア:305mm
Downstream Extension Conveyor:305mm

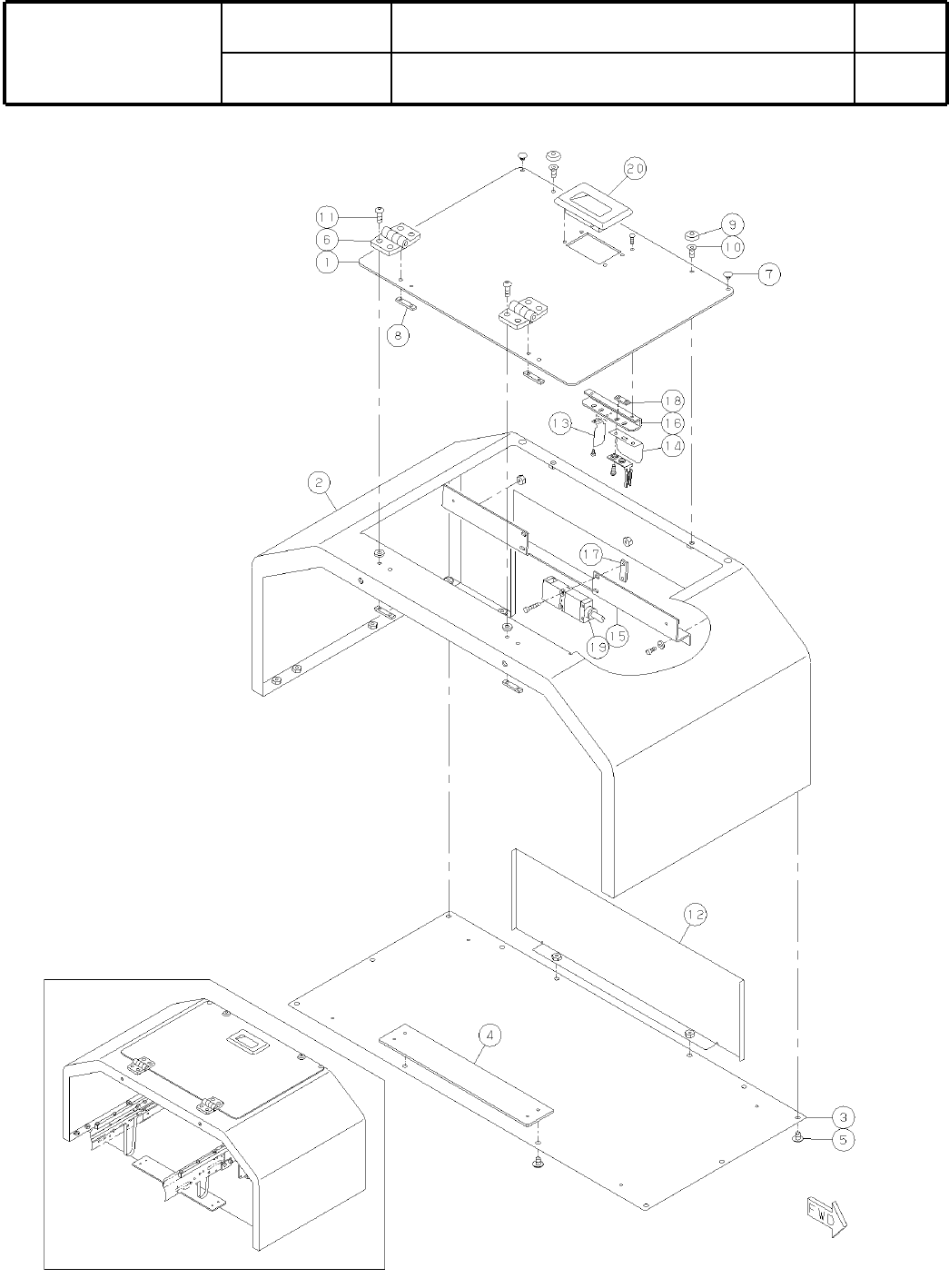

パーツレイアウト
Kit No.
キット品
番
Kit Name
キット名称
KXFX04B4A00
ｾｸｼｮﾝNo.
PARTS LAYOUT
Section No.
S15

