CM400-M Mechanical Parts - 第61页
Ref No. Remarks R 1 Q'ty 6-A 基板 ホ ルダ Board Holder ｲﾗｽﾄ No. Part No. 品 名 品番 数量 R 2 パー ツ リ スト Kit No. キ ット 品番 Kit Name キ ット 名称 KXFX0469A00 Part Name 備 考 ｾｸｼｮﾝ No . PARTS LIST Section No. R 3 GUIDE 1 1 KXFB0A2VA00 CYL-…
6-A
基板
ホルダ
Board Holder

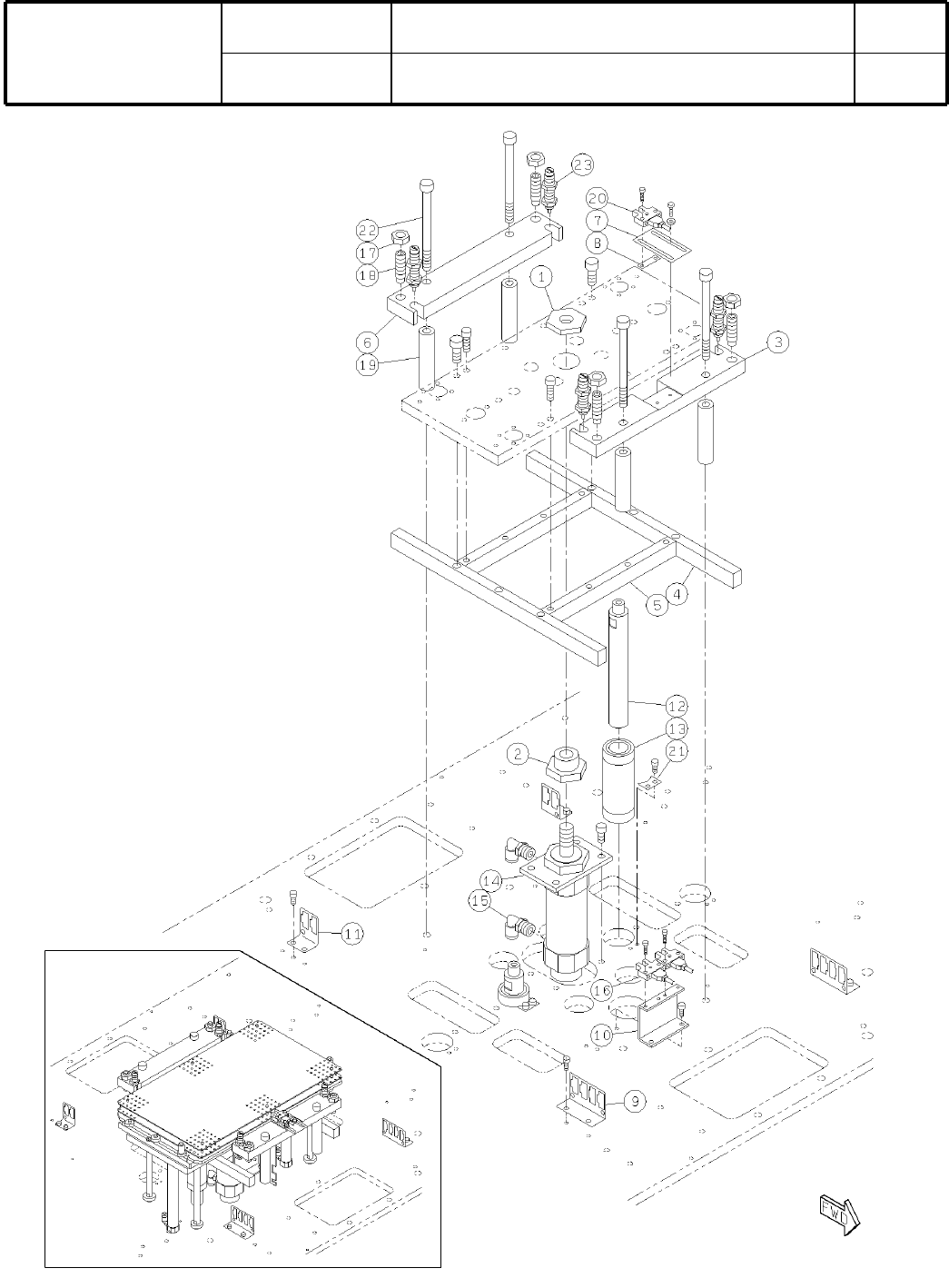

パーツレイアウト
Kit No.
キット
品番
Kit Name
キット
名称
KXFX0469A00
ｾｸｼｮﾝ
No
.
PARTS LAYOUT
Section No.
-
-
M37
( KKXFX0469A00-05-1 )
Ref
No.
Remarks
R
1
Q'ty
6-A
基板
ホルダ
Board Holder
ｲﾗｽﾄ
No.
Part No.
品 名品番 数量
R
2
パーツリスト
Kit No.
キット
品番
Kit Name
キット名称
KXFX0469A00
Part Name
備 考
ｾｸｼｮﾝ
No
.
PARTS LIST
Section No.
R
3
GUIDE
1
1 KXFB0A2VA00
CYL-NUT
2
2 KXFB00V6A00
CYL-NUT
2
3 KXFB00V7A00
PLATE
1
4 KXFB0A2WA01
PLATE
1
5 KXFB0A2XA00
STOPPER
4
6 KXFB02R2A00
PIN
20
7 KXFB00VCA01
PLATE
1
8 KXFB0A36A00
GUIDE
1
9 N210038983AA
PLATE
2
10 KXFB0A39A00
DOG
1
11 N210006364AA
DOG
1
12 KXFB0A3BA00
BRACKET
1
13 KXFB0A3CA00
SCREW
6
14 N510018016AA
Cross recessed Pan head machine screw M2.6X30-4.8 A2J (Trivalent)
O-RING
80
16 KXF0DHMAA00 ID2XW0.5 gray NBR60deg
JOINT
4
17 KXF02BTAA00 KQL04-M5
CYLINDER
2
18 KXF0A6PAA00 CJ2F16-115
PLUNGER
1
19 KXF019QAA00 BSJ4
LINEAR-BUSH
4
20 KXF0DUXAA00 KTB10UU
SHAFT
4
21 KXF0DWW7A00 LSW-SC-10-144-01(DDA)
SPACER
6
22 N510017033AA 3382330-26140
SPACER
6
23 N510017032AA 3382330-26060
SPACER
6
24 N510017031AA 3382330-26025
SPRING
1
26 KXF0CTJAA00 6659
BOLT
2
27 N510018808AA
Hexagon socket head cap screw M2.6X5-10.9 A2J (Trivalent)
WASHER
2
28 N510018476AA
Small round-plain washer 2.6 10H A2J (Trivalent)
COLLAR
2
29 KXF0DSBAA00 NCLM3-10-15.0
WASHER
2
31 N510015406AA FWSSB-D8.0-V5.0-T2.5
WASHER
6
32 KXF0E13QA00 WSSB15-4-5
WASHER
4
33 KXF0A11AA00 R8-20
STOPPER
2
34 N210038984AA
NUT
2
35 N610025975AA
M38
-
-
( KKXFX0469A00-05-1 )
6-B
基板
ホルダ
Board Holder
パーツレイアウト
Kit No.
キット
品番
Kit Name
キット
名称
KXFX0469A00
ｾｸｼｮﾝ
No
.
PARTS LAYOUT
Section No.
-
-
M39
( KKXFX0469A00-05-2 )
