- 8 - NOTE( 注記 ) #01....HEATER OPTION ヒータオプション REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 401-24291 TERMINAL BLO CK 端子台 2 2 401-24298 RELAY TERMINA L BOX 中継端子台 2 3 401-21283 4AXIS MOT O R CONTROL ４軸モーターコントローラー 3…
- 7 -

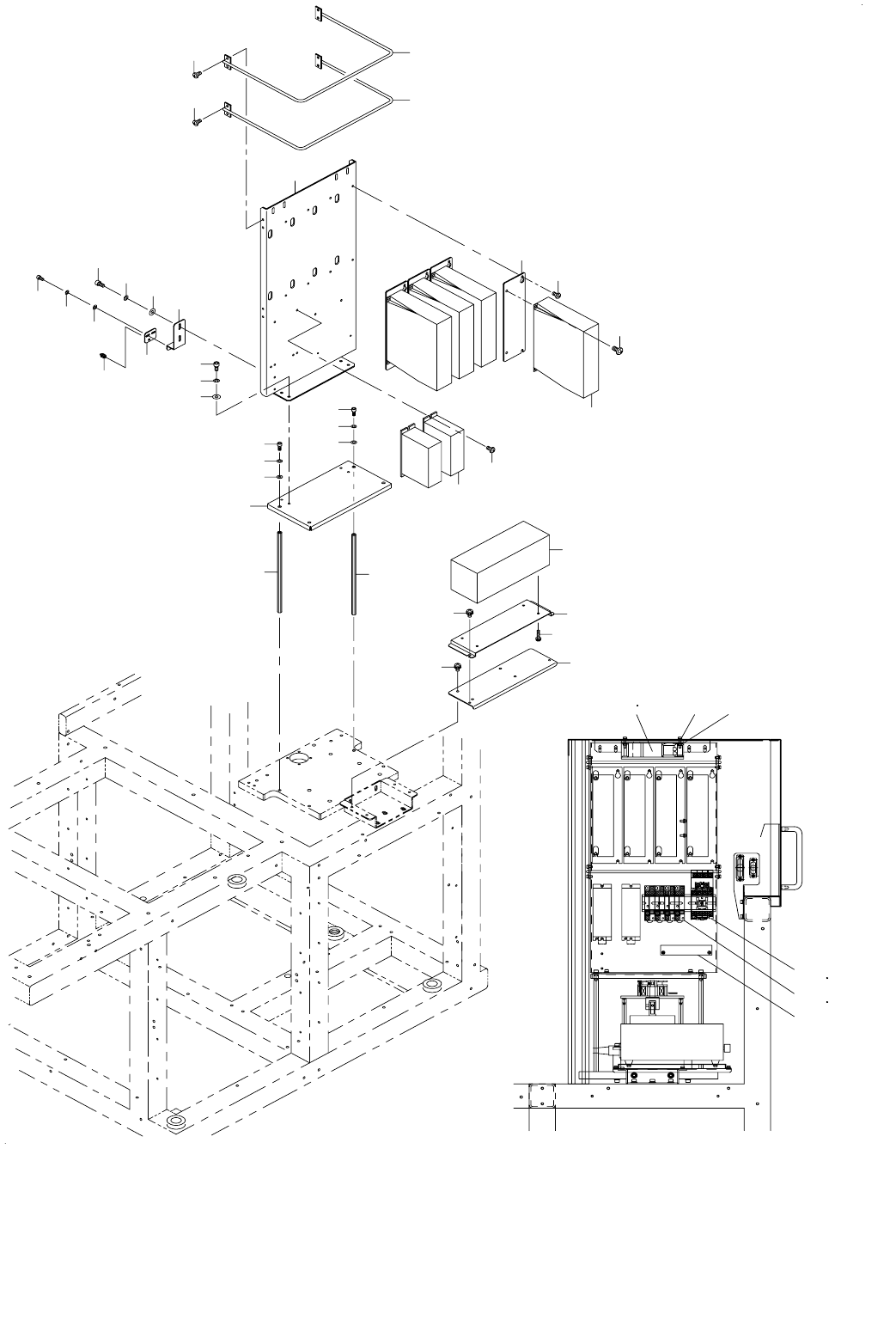

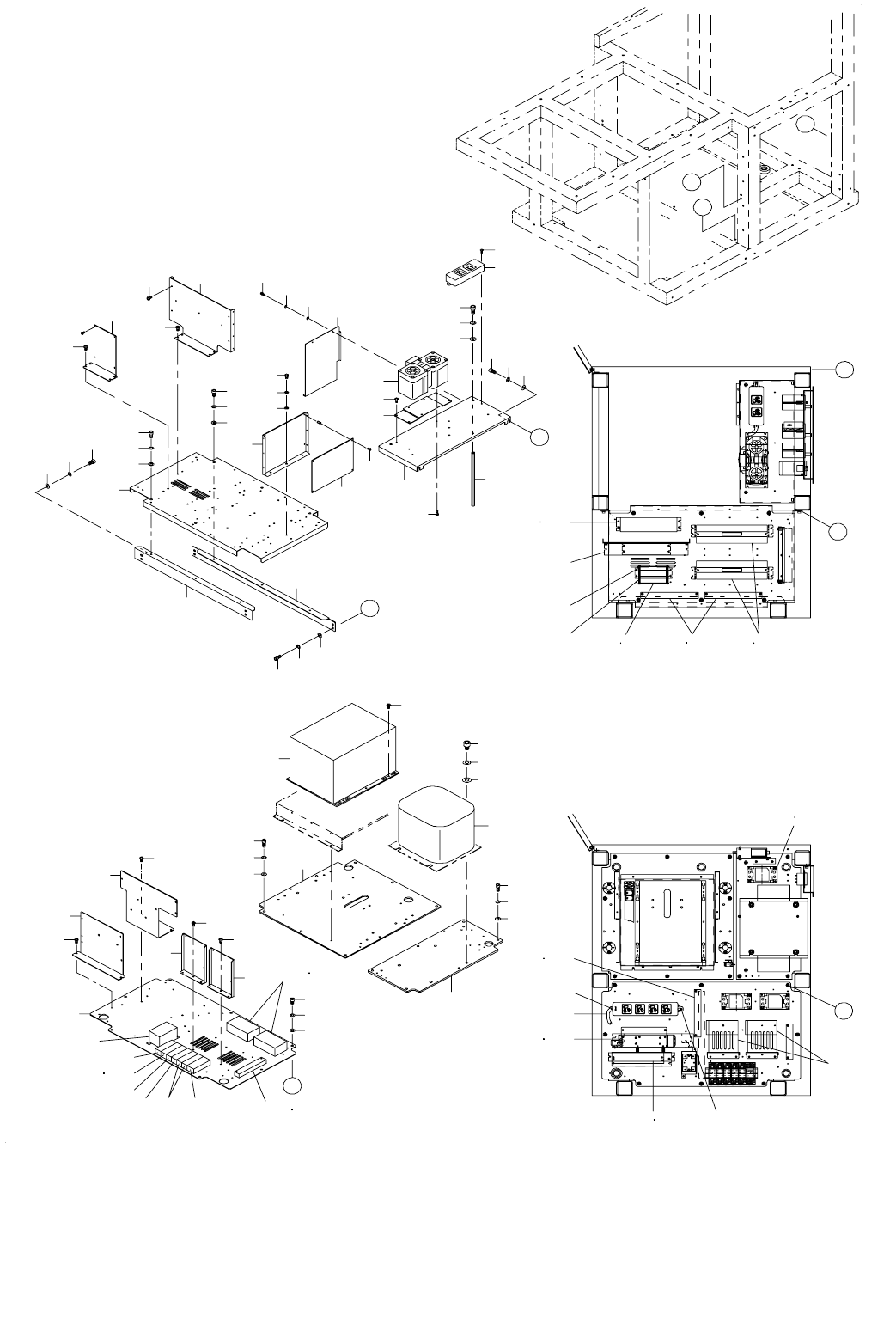

4. ELECTRIC COMPONENTS (1)
電装関係（１）
36
36
37
38
41
42
42
35
12
13
14
15
17
20
21
22
21
20
22
23
24
25
26
28
29
30
31
32
33
54
34
1
76
2
773 78
4
5
54
6
7
8
9
10
11
9
10
11
46
47
54
48
64
49
43
85
52
5150
55
56
57
58
59
67
60
19
18
A
A
B
B
16
62
63
45
C
C
44
54
51
53
40
39
B
A
C
54
54
54
54
54
66
65
69
70
71
72
70
71
72
73
74
75
61
79
80
81
27
81
82
83
84
68
- 8 -
NOTE( 注記 ) #01....HEATER OPTION ヒータオプション
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-24291 TERMINAL BLOCK
端子台
2
2 401-24298 RELAY TERMINAL BOX
中継端子台
2
3 401-21283 4AXIS MOTOR CONTROL
４軸モーターコントローラー
3
4 401-21284 3AXIS MOTOR DRIVER
３軸モータードライバ
2
5 401-21285 MOTOR DRIVER
モータードライバ
1
6 - BOLT M5X10
六角穴ボルト Ｍ５Ｘ１０
2
7 - SPRING WASHER M5
ばね座金 Ｍ ５
2
8 - WASHER M5
平座金 Ｍ ５
2
9 - BOLT M5X10
六角穴ボルト Ｍ５Ｘ１０
8
10 - SPRING WASHER M5
ばね座金 Ｍ ５
8
11 - WASHER M5
平座金 Ｍ ５
8
12 401-24547 PUMP METAL FITTINGS
ポンプ金具
1
13 - SCREW M4X12
セムスなべねじ Ｍ４Ｘ１２
4
14 401-24326 SC3 ASM
ＳＣ ３クミ
1
15 - SCREW M3X6
皿ねじ Ｍ３Ｘ６
1
16 401-24538 ELECTRIC EQUIPMENT BOARD SMALL2
電装板小２
1
17 401-24535 ELECTRIC EQUIPMENT BOARD LARGE2
電装板大２
1
18 401-24539 ELECTRIC EQUIPMENT BOARD SUPPORT SMALL
電装板サポート小
1
19 401-24540 ELECTRIC EQUIPMENT BOARD SUPPORT LARGE
電装板サポート大
1
20 - BOLT M5X8
六角穴ボルト Ｍ５Ｘ８
6
21 - SPRING WASHER M5
ばね座金 Ｍ ５
6
22 - WASHER M5
平座金 Ｍ ５
6
23 401-24524 HEXAGONAL POSTS
六角支柱
2
24 - BOLT M6X12
六角穴ボルト Ｍ６Ｘ１２
2
25 - SPRING WASHER M6
ばね座金 Ｍ ６
2
26 - WASHER M6
平座金 Ｍ ６
2
27 401-24550 WIRING COVER
配線カバー
1
28 - BOLT M3X6
六角穴ボルト Ｍ３Ｘ６
3
29 - SPRING WASHER M3
ばね座金 Ｍ ３
3
30 - WASHER M3
平座金 Ｍ ３
3
31 401-24541 LED BOARD ADAPTOR PLATE
ＬＥＤ 基板取付板
1
32 - CAM/LED CONT PCB
ＣＡＭ ／ ＬＥＤ ＣＯＮＴ 基板
1
33 401-24537 USPG METAL FITTINGS
ＵＳＰＧ 取付金具
1
34 401-24536 CTDR METAL FITTINGS
ＣＴＤＲ 取付金具
1
35 401-23152 VACUUM PUMP
真空ポンプ
1
36 401-24534 SSR METAL FITTINGS
ＳＳＲ 金具
2
37 401-24532 POWER SUPPLY METAL FITTINGS LARGE
電源金具大
1
38 401-24533 POWER SUPPLY METAL FITTINGS SMALL
電源金具小
1
39 401-24530 ELECTRIC EQUIPMENT BOARD SMALL1
電装板小１
1
40 - Z BASE
Ｚ ベース
1
41 401-24531 ELECTRIC EQUIPMENT BOARD LARGE1
電装板大１
1
42 - SCREW M4X8
Ｗ セムスなべねじ Ｍ ４ Ｘ ８
10
43 401-21278 RELAY
リレー
1
44 401-24286 NOISE FILTER
ノイズフィルター
1
45 - WASHER M5
平座金 Ｍ ５
8
46 401-21282 PC
ＰＣ
1
47 401-24287 NOISE FILTER
ノイズフィルター
2
48 401-24289 TERMINAL BLOCK
端子台
1
49
#01
401-24398 SOLID STATE RELAY
ソリッドステートリレー
1
50 401-21274 RELAY
リレー
1
51 401-21275 RELAY
リレー
3
52 401-21276 RELAY
リレー
1
53 401-21277 RELAY
リレー
1
54 - SCREW M4X8
Ｗ セムスなべねじ Ｍ ４ Ｘ ８
38
55 401-21270 DC POWER
ＤＣ 電源
1
56 401-21273 DC POWER
ＤＣ 電源
1
57 401-21271 DC POWER
ＤＣ 電源
1
58 401-21272 DC POWER
ＤＣ 電源
1
59 401-24290 TERMINAL BLOCK
端子台
1
60 401-24324 SC1 ASM
ＳＣ １クミ
1
61 401-24304 INSULATING TRANSFORMER
絶縁変圧器
1
62 - BOLT M5X8
六角穴ボルト Ｍ５Ｘ８
8
63 - SPRING WASHER M5
ばね座金 Ｍ ５
8
64 - SCREW M3X14
Ｗ セムスなべねじ Ｍ ３ Ｘ １４
2
65 - BOLT M3X3
六角穴ボルト Ｍ３Ｘ６
1
66 - SCREW M3X8
皿ねじ Ｍ３Ｘ８
1
67 - SCREW M3X14
Ｗ セムスなべねじ Ｍ ３ Ｘ １４
2
68 - SCREW M3X10
なべねじ Ｍ３Ｘ１０
4
69 40124288 SOLID STATE CONTACTOR
ソリッドステートコンタクタ
2
70 - BOLT M5X12
六角穴ボルト Ｍ５Ｘ１２
14
71 - SPRING WASHER M5
ばね座金 Ｍ ５
14
72 - WASHER M5
平座金 Ｍ ５
14
73 - BOLT M8X10
六角穴ボルト Ｍ８Ｘ１０
4
74 - SPRING WASHER M8
ばね座金 Ｍ ８
4
75 - WASHER M8
平座金 Ｍ ８
4
76 - SCREW M3X14
Ｗ セムスなべねじ Ｍ ３ Ｘ １４
4
77 - SCREW M4X12
Ｗ セムスなべねじ Ｍ ４ Ｘ １２
4
78 - SCREW M3X6
Ｗ セムスなべねじ Ｍ ３ Ｘ ６
8
79 40124525 METAL SUPPORT
金属サポート
4
80 40124526 METAL SUPPORT
金属サポート
8
81 - SCREW M3X6
Ｗ セムスなべねじ Ｍ ３ Ｘ ６
8
82 - BOLT M4X6
六角穴ボルト Ｍ４Ｘ６
3
83 - SPRING WASHER M4
ばね座金 Ｍ ４
3
84 - WASHER M4
平座金 Ｍ ４
3
85 401-21279 TELLTALE LIGHT MODULE
表示灯モジュール
1
- 9 -
5. ELECTRIC COMPONENTS (2)
電装関係（２）
7
25
26
27
8
30
28
29
1
5
6
10
12
12
11
13
14
40
16
17
18
3
3
21
21
2
22
23
24
31
32
33
24
23
22
34
34
35
15
39
37
38
19
4
20
9
36
