- 15 -

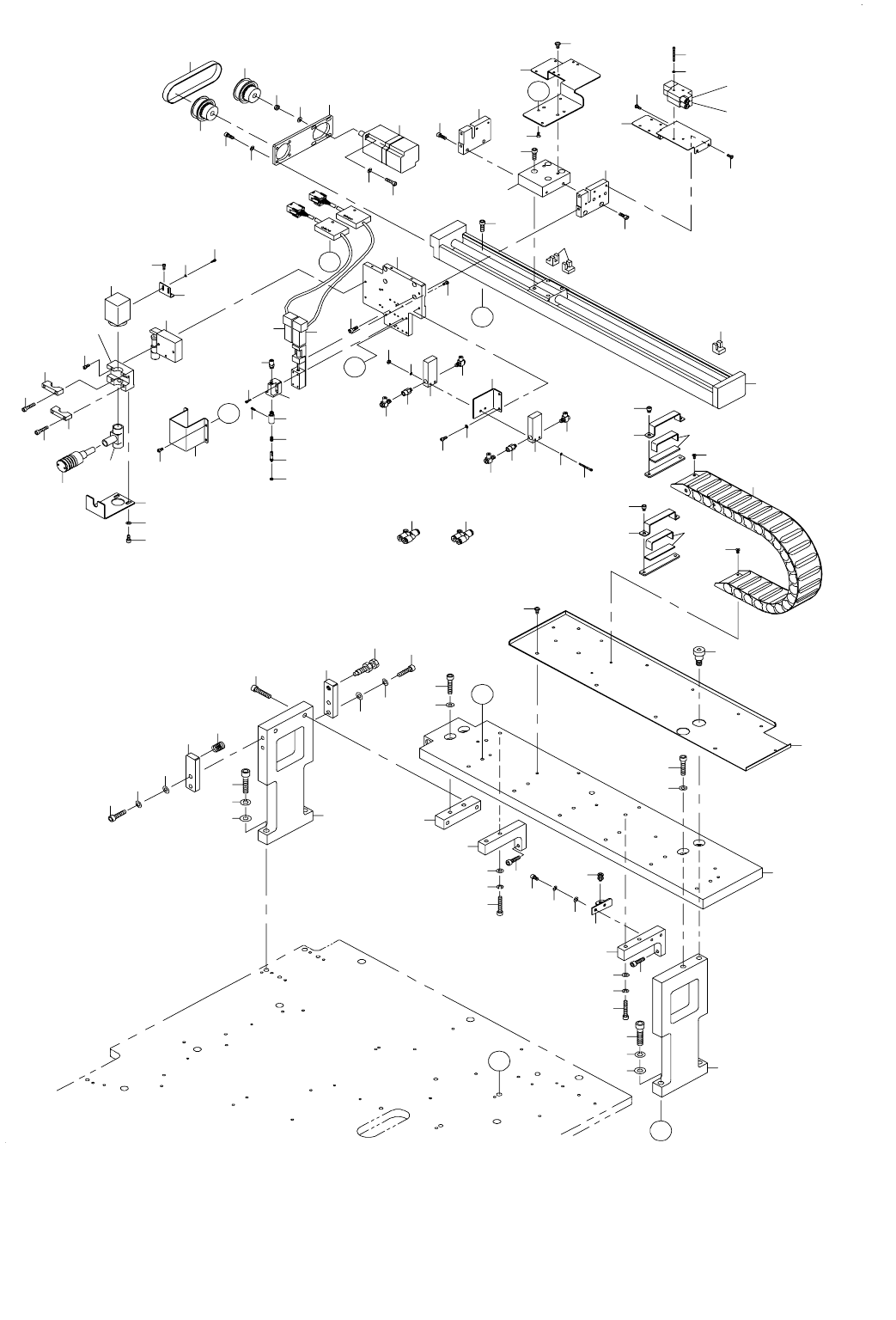

8. X AXIS & CAMERA UNIT COMPONENTS
Ｘ 軸・カメラ関係
1
2
4
5
23
8
12
14
13
15
24
40
41
10
10
75
76
77
75
85
42
78
42
78
76
77
79
80
81
80
79
81
102
82
73
74
22
65
66
67
16
38
37
19
70
19
70
91
90
89
54
84
43
61
62
64
48
9
97
96
33
31
31
33
21
95
92
93
100
101
44
43
3
86
87
88
46
56
57
99
29
55
72
69
18
49
68
45
52
58
20
86
87
88
58
11
59
A
A
29
98
7
98
B
B
83
83
35
71
50
51
25
26
47
47
33
32
33
32
39
30
11
59
30
36
34
27
28
103
53
C
17
C
63
60
94
58
D
D
6
- 16 -
NOTE( 注記 ) #01....IT IS 1 SET BY A SET. セットで１組です。
#02....SELECTIVE PARTS 選択部品
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-24008 EJECTOR BRACKET
エジェクタブラケット
1
2 401-24009 CAMERA X AXIS STAND RIGHT
カメラ Ｘ 軸スタンド 右
1
3 401-24010 CAMERA X AXIS STAND LEFT
カメラ Ｘ 軸スタンド 左
1
4 401-24011 CAMERA X AXIS BLOCK RIGHT
カメラ Ｘ 軸ブロック 右
1
5 401-24012 CAMERA X AXIS BLOCK LEFT
カメラ Ｘ 軸ブロック 左
1
6 401-24013 CAMERA X AXIS BLOCK LARGE
カメラ Ｘ 軸ブロック 大
1
7 401-24014 CAMERA X AXIS BEAR BRACKET
カメラ Ｘ 軸ベアブラケット
1
8 401-24015 CAMERA X AXIS BASE CONNECTION BOARD
カメラ Ｘ 軸ベース連結板
1
9 401-24016 CAMERA X AXIS MOTOR PLATE
カメラ Ｘ 軸モータープレート
1
10
#01
401-24017 CAMERA X AXIS ADJUSTMENT BOARD
カメラ Ｘ 軸調整板
1
11
#01
401-24018 CABLE FIXATION METAL FITTINGS
ケーブル固定金具
2
12 401-24019 PICKUP 1.7
ピックアップ １．７
2
13 401-24021 PICKUP PIN
ピックアップピン
2
14 401-24022 PICKUP BLOCK
ピックアップブロック
2
15 401-24023 PICKUP HOLDER
ピックアップホルダ
2
16 401-24024 Z AXIS COVER
Ｚ 軸カバー
1
17 401-24025 LENS BARREL BLOCK
鏡筒ブロック
1
18 401-24026 LENS BARREL BASE
鏡筒ベース
1
19 401-24027 LENS BARREL WEIGHT
鏡筒押え
2
20 401-24028 CAMERA FIXATION BOARD
カメラ固定板
1
21 401-24029 FLOW SENSOR BRACKET
流量センサブラケット
1
22 401-24030 LIGHT FIXATION BOARD
照明固定板
1
23 401-24031 CAMERA X AXIS BASE
カメラ Ｘ 軸ベース
1
24 401-24032 CABLE BEAR COVER
ケーブルベアカバー
1
25 401-24456 V1 ASM
Ｖ１組
1
26 401-24457 V12 ASM
Ｖ１２組
1
27 401-24349 M7 UNIT ASM
Ｍ ７ユニット組
1
28 401-24350 M11 UNIT ASM
Ｍ １１ユニット組
1
29 - SCREW M4X12
ねじ Ｍ４Ｘ１２
4
30 401-24037 RUBBER SHEET
ゴムシート
1
31 401-21304 FLOW SWITCH
流量スイッチ
2
32 401-24038 VACUUM FILTER
真空フィルター
2
33 401-24039 MINIATURE ELBOW
ミニチュアエルボ
4
34 401-24040 HOSE NIPPLE
ホースニップル
2
35 401-24041 BRANCH
ブランチ
1
36 401-24042 DIFFERENT DIAMETER BRANCH
異径ブランチ
1
37 401-24043 COMPRESSION SPRING
圧縮ばね
2
38 401-24044 COMPRESSION SPRING
圧縮ばね
1
39 401-24045 HAND OPERATED STAGE
手動ステージ
1
40 401-24046 STRIPPER BOLT
ストリッパボルト
1
41 401-24047 LOCATING BOLT
位置決めボルト
1
42 401-24048 METAL WASHER
金属ワッシャ
3
43 401-24001 CLAMPING PULLEY
クランピングプーリ
2
44 401-21302 TIMING BELT
タイミングベルト
1
45 401-24049 CABLEVEYOR
ケーブルベア
1
46 401-24050 ACTUATOR
アクチュエータ
1
47 401-21305 PHOTO SENSOR
フォトセンサ
3
48 401-21303 AC SERVO MOTOR
ＡＣ サーボモータ
1
49 401-21291 CCD CAMERA
ＣＣＤ カメラ
1
50 - SCRWE M2X4
ねじ Ｍ２Ｘ４
2
51 - WASHER M2
平座金 Ｍ ２
2
52 401-21292 LED LIGHTING
ＬＥＤ 照明
1
53 401-24383 LENS BARREL
鏡筒
1
54 401-21306 REFLECTION MODE SENSOR
反射型センサ
1
55 - SCREW M4X8
セムスねじ Ｍ４Ｘ８
4
56 - SCREW M5X15
ねじ Ｍ５Ｘ１５
12
57 - SCREW M5X15
ねじ Ｍ５Ｘ１５
4
58 - SCREW M3X5
皿ねじ Ｍ３Ｘ５
8
59 - SCREW M4X6
ねじ Ｍ４Ｘ６
4
60 - SCREW M2X5
ねじ Ｍ２Ｘ５
12
61 - SCREW M4X16
ねじ Ｍ４Ｘ１６
2
62 - SPRING WASHER M4
ばね座金 Ｍ ４
2
63 - WASHER M4
平座金 Ｍ ４
2
64 - NUT M4
ナット Ｍ ４
2
65 - SCREW M3X8
ねじ Ｍ３Ｘ８
2
66 - SPRING WASHER M3
ばね座金 Ｍ ３
2
67 - SCREW M3X6
セムスねじ Ｍ３Ｘ６
3
68 - SCREW M2X8
ねじ Ｍ２Ｘ８
8
69 - SCREW M3X8
ねじ Ｍ３Ｘ８
3
70 - SCREW M4X20
ねじ Ｍ４Ｘ２０
4
71 - SCREW M2.5X6
ねじ Ｍ ２．５ Ｘ ６
2
72 - SCREW M4X12
ねじ Ｍ４Ｘ１２
4
73 - SCREW M4X8
ねじ Ｍ４Ｘ８
2
74 - WASHER M4
平座金 Ｍ ４
2
75 - BOLT M6X25
六角穴ボルト Ｍ６Ｘ２５
4
76 - SPRING WASHER M6
ばね座金 Ｍ ６
4
77 - WASHER M6
平座金 Ｍ ６
4
78 - BOLT M6X30
六角穴ボルト Ｍ６Ｘ３０
3
79 - BOLT M5X30
六角穴ボルト Ｍ５Ｘ３０
2
80 - SPRING WASHER M5
ばね座金 Ｍ ５
2
81 - WASHER M5
平座金 Ｍ ５
2
82 401-24096 STOPPER PLATE
ストッパプレート
1
83 401-24105 STOPPER BOLT
ストッパボルト
2
84 401-24254 T SENSOR BRACKET
Ｔ センサブラケット
1
85 - BOLT M6X30
六角穴ボルト Ｍ６Ｘ３０
2
86 - SCREW M8X35
ねじ Ｍ８Ｘ３５
4
87 - SPRING WASHER M8
ばね座金 Ｍ ８
4
88 - WASHER M8
平座金 Ｍ ８
4
89 - SCREW M4X8
ねじ Ｍ４Ｘ８
2
90 - SPRING WASHER M4
ばね座金 Ｍ ４
2
91 - WASHER M4
平座金 Ｍ ４
2
92 - SCREW M2.5X25
ねじ Ｍ ２．５ Ｘ ２５
2
93 - SPRING WASHER M2.5
ばね座金 Ｍ ２．５
2
94 - WASHER M2.5
平座金 Ｍ ２．５
2
95 - NUT M2.5
ナット Ｍ ２．５
2
96 - SCREW M4X12
ねじ Ｍ４Ｘ１２
4
97 - WASHER M4
平座金 Ｍ ４
4
98 - SCREW M3X8
セムスねじ Ｍ３Ｘ８
4
99 - SCREW M4X8
セムスねじ Ｍ４Ｘ８
2
100 - SCREW M2.5X25
ねじ ＭＭ ２．５ Ｘ ２５
2
101 - WASHER M2.5
平座金 Ｍ ２．５
2
102 401-24097 STOPPER PLATE
ストッパプレート
1
103
#02
401-23157 RUBBER TIP
ラバーチップ (0.5 ∼ 1.0 角 )
2
- 17 -

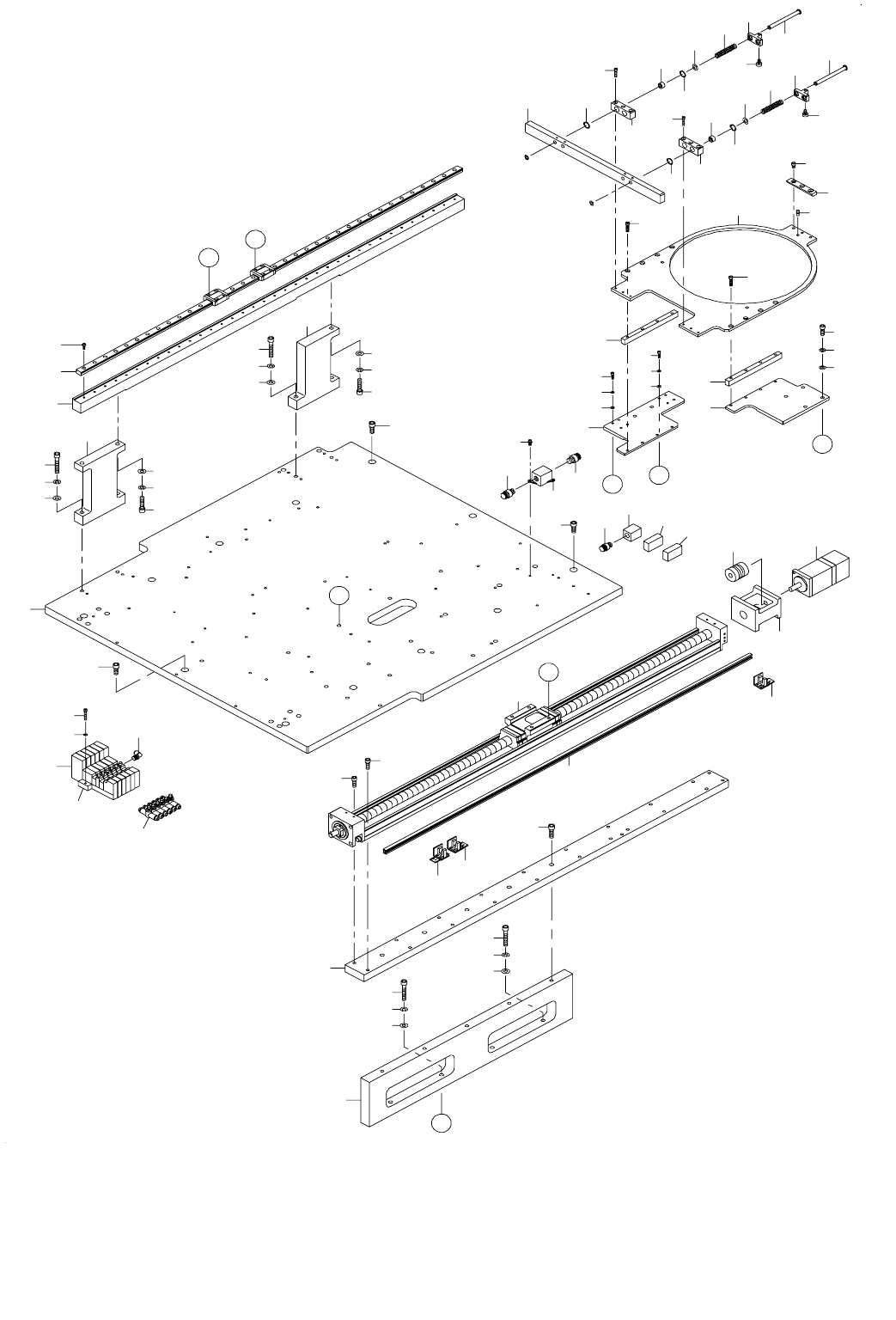

9. PALLET Y AXIS COMPONENTS
パレット Ｙ 軸関係
1
7
5
6
18
20
19
21
35
23
3225
37
26
26
27
8
9
15
11
14
14
14
16
39
41
43
42
57
57
57
44
45
46
44
45
46
44
45
46
44
45
46
48
49
47
56
48
49
47
2
53
53
55
A
A
22
54
34
35
23
24
31
22
54
24
32
52
51
50
36
30
50
36
30
29
38
10
13
17
B
C
B
C
D
D
28
12
4
3
18
40
33
32
34
32
33
31
61
60
59
58
