- 22 - NOTE ( 注記 ) #01....IT IS 1 SET BY A SET. セット で１組です。 REF. NO NOT E PART NO D E S C R I P T I O N 品 名 Qty 1 401- 24109 ROT ATION DO GS 回転ドグ 1 2 4 01-24110 TU RN SE NSOR BLOC K 反転センサブロッ ク 1 3 4 01-24111 TU RN TA BLE …

100%1 / 64
- 21 -

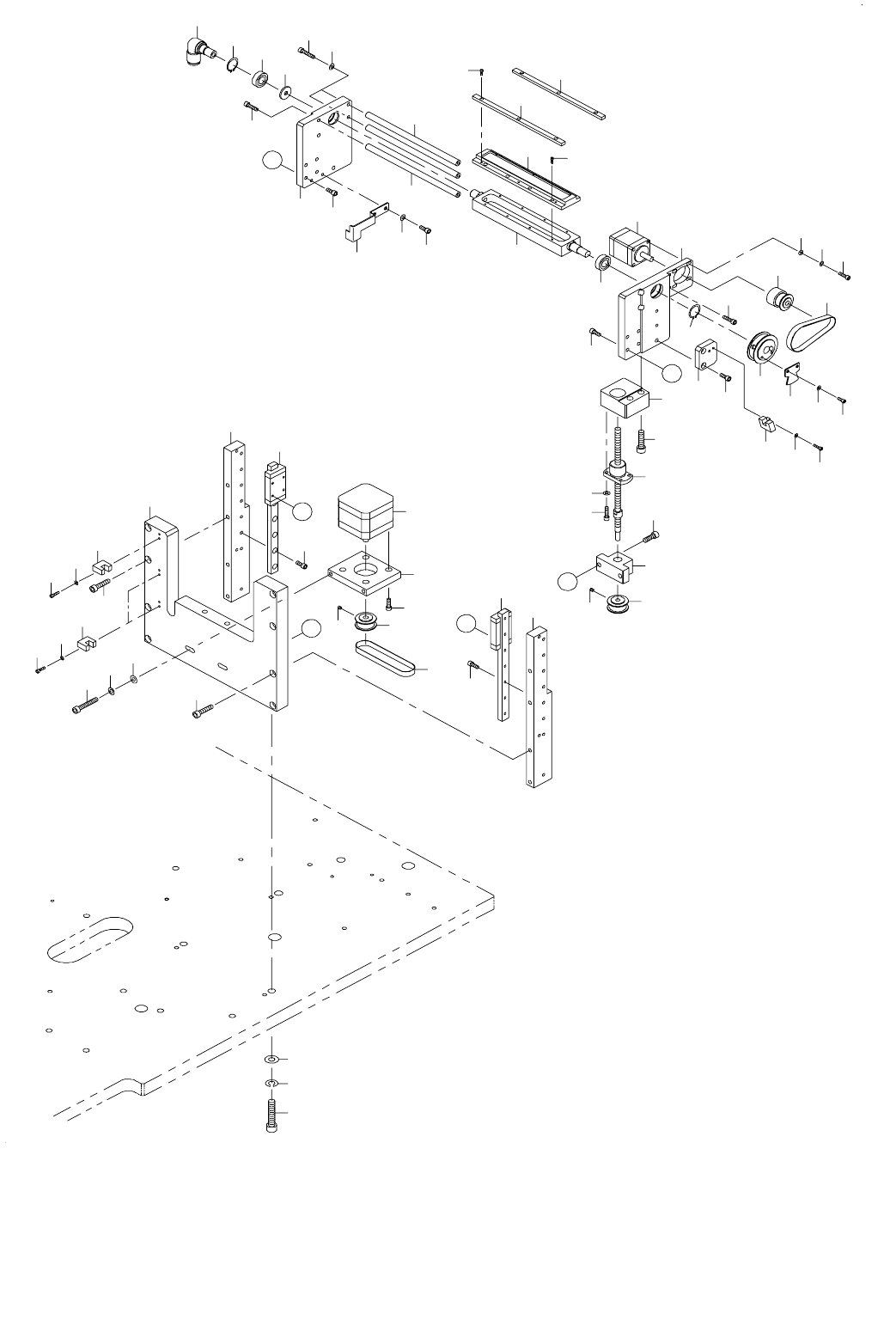

11. REVERSAL UNIT
反転ユニット
6
7
7
13
13
15
9
16
18
20
21
24
24
26
27
27
28
30
37
38
5
2
40
1
41
42
33
36
44
43
3
39
39
45
46
47
26
48
49
50
51
52
53
54
55
29
12
56
56
19
25
14
4
57
58
59
35
34
11
10
17
17
A
A
B
B
C
C
48
15
34
22
32
31
23
31
32
23
32
31
8
8
- 22 -
NOTE( 注記 ) #01....IT IS 1 SET BY A SET. セットで１組です。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-24109 ROTATION DOGS
回転ドグ
1
2 401-24110 TURN SENSOR BLOCK
反転センサブロック
1
3 401-24111 TURN TABLE
反転テーブル
1
4 401-24112 TURN NUT CASE
反転ナットケース
1
5 401-24113 TURN PULLEY
反転プーリー
1
6 401-24114 TURN BASE
反転ベース
1
7
#01
401-24115 TURN LINEAR MOUNT
反転リニアマウント
1
8 - SCREW M1.6X5
ねじ Ｍ １．６ Ｘ ５
14
9 401-24117 TURN SUPPORT PLATE LARGE
反転支え板 大
1
10 401-24118 TURN SUPPORT PLATE SMALL
反転支え板 小
1
11 401-24119 TURN VERTICAL SENSOR DOGS
反転上下センサドグ
1
12 401-24120 TURN VERTICAL MOTOR MOUNT
反転上下モーターマウント
1
13 401-24121 STENCIL WEIGHT
ステンシル押え
2
14 401-24122 TURN BALLSCREW
反転ボールネジ
1
15 401-24123 RETAINING RINGS C TYPE
穴用Ｃ型止め輪
2
16 401-24124 TIMING PULLEY
タイミングプーリー
1
17 - SCREW M3X8
ねじ Ｍ ３ Ｘ ８
8
18 401-23972 TIMING PULLEY
タイミングプーリ
1
19 401-23973 TIMING PULLEY
タイミングプーリ
1
20 401-23149 TIMING BELT
タイミングベルト
1
21 401-23150 TIMING BELT
タイミングベルト
1
22 401-24445 M9 SENSOR ASM
Ｍ ９センサ組
1
23 401-24448 M10 SENSOR ASM
Ｍ １０センサ組
1
24 401-24128 SHAFT
シャフト
3
25 401-24129 SUPPORT UNIT
サポートユニット
1
26 401-24130 BEARING
ベアリング
2
27 401-24131 GUIDE RAIL
ガイドレール
2
28 401-24444 M9 MOTOR ASM
Ｍ ９モーター組
1
29 401-24447 M10 MOTOR ASM
Ｍ １０モーター組
1
30 401-24134 POROUS CHUCK
ポーラスチャック
1
31 - SCREW M2X8
ねじ Ｍ ２ Ｘ ８
4
32 - WASHER M2
平座金 Ｍ ２
4
33 401-24136 ROTARY JOINT
ロータリー継手
1
34 - SCREW M4X18
ねじ Ｍ ４ Ｘ １８
8
35 - SCREW M5X20
ねじ Ｍ ５ Ｘ ２０
2
36 - WAVE WASHER
ウエーブワッシャ
1
37 - SCREW M3X8
ねじ Ｍ ３ Ｘ ８
2
38 - WASHER M3
平座金 Ｍ ３
2
39 - SCREW M3X12
ねじ Ｍ ３ Ｘ １２
4
40 - SCREW M3X8
ねじ Ｍ ３ Ｘ ８
2
41 - SCREW M2.5X6
ねじ Ｍ ２．５ Ｘ ６
2
42 - WASHER M2.5
平座金 Ｍ ２．５
2
43 - SCREW M3X16
ねじ Ｍ ３ Ｘ １６
2
44 - WASHER M3
平座金 Ｍ ３
2
45 - SCREW M2.5X10
ねじ Ｍ ２．５ Ｘ １０
4
46 - SPRING WASHER M2.5
ばね座金 Ｍ ２．５
4
47 - WASHER M2.5
平座金 Ｍ ２．５
4
48 - SCREW M3X12
ねじ Ｍ ３ Ｘ １２
14
49 - BOLT M6X30
六角穴ボルト Ｍ ６ Ｘ ３０
2
50 - SPRING WASHER M6
ばね座金 Ｍ ６
2
51 - WASHER M6
平座金 Ｍ ６
2
52 - SCREW M3X10
ねじ Ｍ ３ Ｘ １０
4
53 - SCREW M4X25
ねじ Ｍ ４ Ｘ ２５
2
54 - SPRING WASHER M4
ばね座金 Ｍ ４
2
55 - WASHER M4
平座金 Ｍ ４
2
56 - SCREW M2.5X3
ねじ Ｍ ２．５ Ｘ ３
4
57 - SCREW M4X12
ねじ Ｍ ４ Ｘ １２
2
58 - SCREW M3X12
ねじ Ｍ ３ Ｘ １２
3
59 - WASHER M3
平座金 Ｍ ３
3
- 23 -

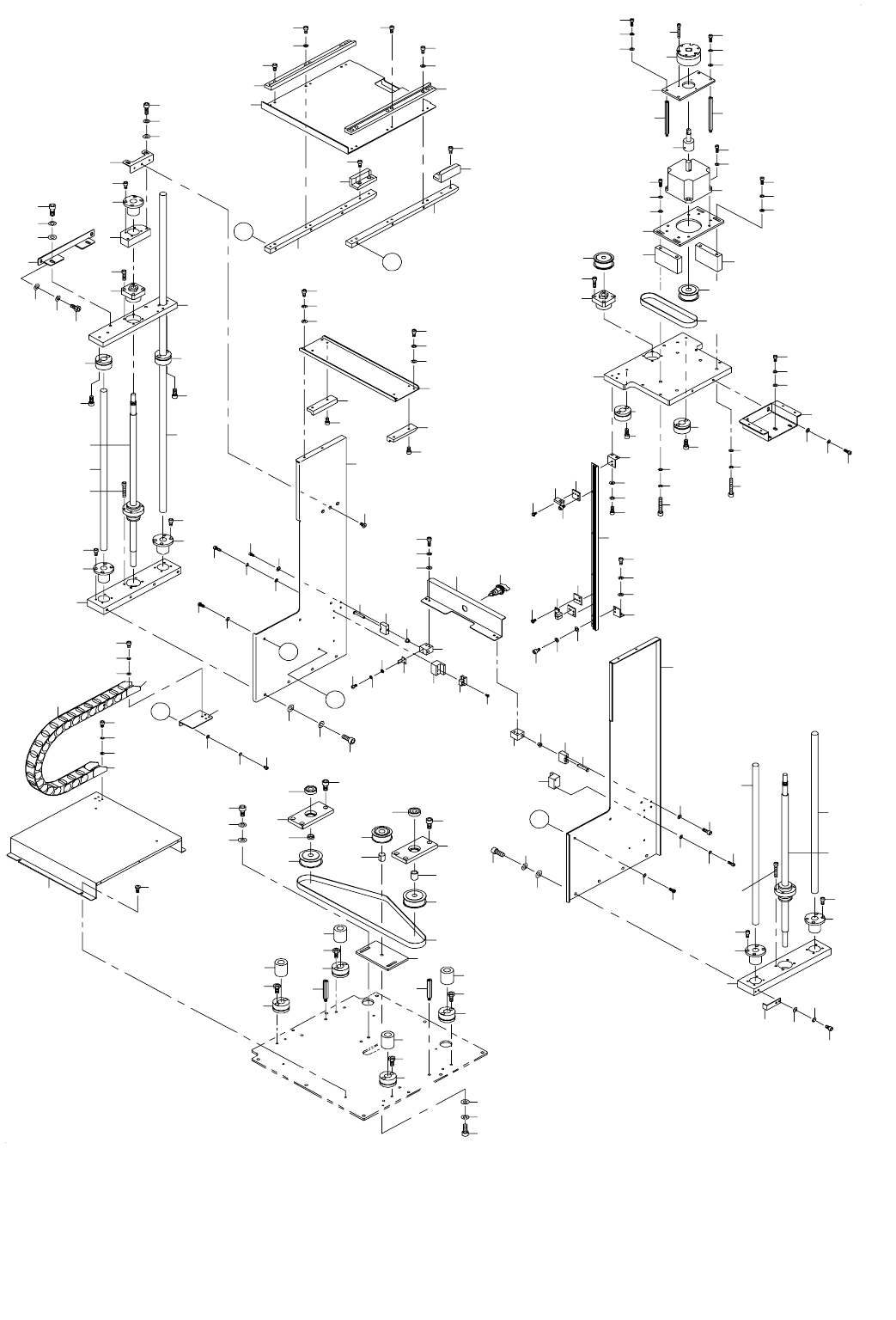

12. ELEVATOR COMPONENTS
エレベータ関係
3
4
14
14
17
39
9
12
13
13
15
27
34
34
38
60
48
56
57
47
54
55
49
49
43
44
27
58
59
59
18
19
20
21
21
22
28
26
26
53
5
52
41
41
39
42
42
30
45
46
46
46
42
6
5
66
67
68
69
70
71
8
72
73
74
75
7
64
76
76
64
7
63
77
78
78
79
80
81
40
41
82
83
84
1
42
85
45
85
86
87
88
16
2
89
90
91
92
24
92
41
92
41
92
92
41
41
92
92
93
94
42
94
94
94
95
96
98
99
97
98
99
50
96
98
99
96
98
99
100
98
99
99
98
100
98
96
23
96
98
99
96
98
99
101
102
103
102
104
105
105
15
106
102
106
102
106
106
102
101
108
111
123
107
109
123
122
114
10
35
115
112
122
110
112
113
110
112
113
61
60
109
107
122
123
105
104
11
11
B
C
B
C
94
102
114
39
10
31
41
46
92
37
29
90
89
91
116
116
118
119
116
117
118
119
30
108
51
93
1
62
62
33
A
A
113
25
25
120
120
65
32
36
121
