- 24 - NOTE( 注記 ) #01....IT IS 1 SET BY A SET. セットで １組です 。 REF. NO NOT E PART NO D E S C R I P T I O N 品 名 Q ty 1 #01 401 -24140 CASS ETTE STOR AGE S IDE B OARD カセット収 納側板 1 2 401 -24141 CASS ETTE STOR AGE T OP B OARD カセッ…
- 23 -
12. ELEVATOR COMPONENTS
エレベータ関係
3
4
14
14
17
39
9
12
13
13
15
27
34
34
38
60
48
56
57
47
54
55
49
49
43
44
27
58
59
59
18
19
20
21
21
22
28
26
26
53
5
52
41
41
39
42
42
30
45
46
46
46
42
6
5
66
67
68
69
70
71
8
72
73
74
75
7
64
76
76
64
7
63
77
78
78
79
80
81
40
41
82
83
84
1
42
85
45
85
86
87
88
16
2
89
90
91
92
24
92
41
92
41
92
92
41
41
92
92
93
94
42
94
94
94
95
96
98
99
97
98
99
50
96
98
99
96
98
99
100
98
99
99
98
100
98
96
23
96
98
99
96
98
99
101
102
103
102
104
105
105
15
106
102
106
102
106
106
102
101
108
111
123
107
109
123
122
114
10
35
115
112
122
110
112
113
110
112
113
61
60
109
107
122
123
105
104
11
11
B
C
B
C
94
102
114
39
10
31
41
46
92
37
29
90
89
91
116
116
118
119
116
117
118
119
30
108
51
93
1
62
62
33
A
A
113
25
25
120
120
65
32
36
121
- 24 -
NOTE( 注記 ) #01....IT IS 1 SET BY A SET. セットで１組です。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#01
401-24140 CASSETTE STORAGE SIDE BOARD
カセット収納側板
1
2 401-24141 CASSETTE STORAGE TOP BOARD
カセット収納上板
1
3 401-24142 SHAFT HOLDER MOVEMENT
シャフトホルダ（移動）
1
4 401-24143 HOLDER METAL FITTING
ホルダ金具
1
5 401-24144 BALLSCREW SUPPORT
ボールネジサポート
2
6 401-24145 Z DOGS
Ｚドグ
1
7 401-24146 Z SENSOR PLATE
Ｚ センサープレート
3
8 401-24147 Z RAIL METAL FITTING LOWER
Ｚ レール金具下
1
9 401-24148 Z RAIL METAL FITTING UPPER
Ｚ レール金具上
1
10
#01
401-24149 LOCK SENSOR PLATE
ロックセンサープレート
1
11 401-24150 SHELF BOARD SUPPORT
棚板サポート
2
12 401-24151 SHELF BOARD
棚板
1
13
#01
401-24152 SLIDE RAIL LOWER
スライドレール下
1
14
#01
401-24153 SLIDE RAIL UPPER
スライドレール上
1
15
#01
401-24154 SLIDE RAIL FRONT
スライドレール前
1
16 401-24155 SHAFT SUPPOT
シャフトサポート
1
17 401-24156 SUPPORT L METAL FITTING
サポート Ｌ 金具
1
18 401-24157 Z MOTOR BASE
Ｚ モーターベース
1
19 401-24158 MOTOR BASE SUPPORT
モーターベースサポート
1
20 401-24159 MOTOR PLATE
モータープレート
1
21 401-24160 MOTOR SUPPORT
モーターサポート
2
22 401-24161 BRAKE PLATE
ブレーキプレート
1
23 401-24162 BRAKE AXIS
ブレーキ軸
1
24 401-24163 IDLER PLATE
アイドラプレート
1
25 401-24164 LOW HEAD CAP SCREW M5X12
低頭六角穴付ボルト Ｍ ５ ｘ １２
6
26 401-24165 HEXAGONAL POST
六角支柱
4
27 401-24166 HEXAGONAL POST
六角支柱
6
28 401-24452 M12 BRAKE ASM
Ｍ １２ブレーキ組
1
29 401-24451 M12 MOTOR ASM
Ｍ １２モータ組
1
30 401-24169 BALLSCREW
ボールネジ
2
31 401-24170 BELT COVER
ベルトカバー
1
32 - SCREW M3X8
Ｗ セムスなべねじ Ｍ ３ Ｘ ８
2
33 401-24172 RAIL SUPPORT
レールサポート
1
34 401-24173 SHAFT HOLDER FIXATION
シャフトホルダ（固定）
2
35 401-24174 SHAFT HOLDER MOVEMENT
シャフトホルダ（移動）
1
36 401-24175 SHAFT HOLDER MOVEMENT
シャフトホルダ（移動）
1
37 401-24176 LOCK PLATE
ロックプレート
1
38 401-24177 LOCK DOGS
ロック確認用ドグ
1
39 401-24178 SHAFT
シャフト
3
40 401-24179 SHAFT
シャフト
1
41 401-24180 SHAFT HOLDER
シャフトホルダ
8
42 401-24181 LINEAR BUSHING
リニアブッシュ
5
43 401-24182 BEARING SPACER
ベアリング用スペーサ
1
44 401-24183 BEARING SPACER
ベアリング用スペーサ
1
45 401-24184 SUPPORT UNIT
サポートユニット
2
46 401-24185 URETHANE CUSHION
ウレタンクッション
4
47 401-24186 BEARING HOLDER
ベアリングホルダ
1
48 401-24187 BEARING HOLDER
ベアリングホルダ
1
49 401-24188 BEARING
ベアリング
2
50 401-21307 TIMING BELT
タイミングベルト
1
51 401-23148 TIMING BELT
タイミングベルト
1
52 401-24189 PULLEY
プーリー
1
53 401-24190 PULLEY
プーリー
1
54 401-24191 PULLEY
プーリー
1
55 401-24192 PULLEY
プーリー
1
56 401-24193 IDLER
アイドラー
1
57 401-24194 CANTILEVER PIN
片持ちピン
1
58 401-24195 CLAMPING FASTENER
締付けファスナー
1
59 401-24196 OIL FREE BUSHING
無給油ブッシュ
2
60 401-24197 HINGE PIN
ヒンジピン
2
61 401-24198 PLARAIL
プラレール
1
62 401-24199 MOUNTING BRACKET
取付金具
2
63 401-24200 SENSOR RAIL
センサー用レール
1
64 401-24453 M12 SENSOR ASM
Ｍ １２センサ組
1
65 401-24475 S2 ASM
Ｓ２組
1
66 - BOLT M4X10
六角穴ボルト Ｍ ４ Ｘ １０
2
67 - SPRING WASHER M4
ばね座金 Ｍ ４
2
68 - WASHER M4
平座金 Ｍ ４
2
69 - BOLT M4X8
六角穴ボルト Ｍ ４ Ｘ ８
1
70 - SPRING WASHER M4
ばね座金 Ｍ ４
1
71 - WASHER M4
平座金 Ｍ ４
1
72 - BOLT M4X8
六角穴ボルト Ｍ ４ Ｘ ８
4
73 - SPRING WASHER M4
ばね座金 Ｍ ４
4
74 - WASHER M4
平座金 Ｍ ４
4
75 - BOLT M4X6
六角穴ボルト Ｍ ４ Ｘ ６
6
76 - SCREW M3X6
Ｗ セムスねじ Ｍ ３ Ｘ ６
6
77 - SCREW M4X8
皿ねじ Ｍ ４ Ｘ ８
3
78 - BOLT M4X8
六角穴ボルト Ｍ ４ Ｘ ８
4
79 - BOLT M5X15
六角穴ボルト Ｍ ５ Ｘ １５
2
80 - SPRING WASHER M5
ばね座金 Ｍ ５
2
81 - WASHER M5
平座金 Ｍ ５
2
82 - BOLT M6X15
六角穴ボルト Ｍ ６ Ｘ １５
2
83 - SPRING WASHER M6
ばね座金 Ｍ ６
2
84 - WASHER M6
平座金 Ｍ ６
2
85 - BOLT M4X15
六角穴ボルト Ｍ ４ Ｘ １５
8
86 - BOLT M5X12
六角ボルト Ｍ ５ Ｘ １２
2
87 - SPRING WASHER M5
ばね座金 Ｍ ５
2
88 - WASHER M5
平座金 Ｍ ５
2
89 - BOLT M4X8
六角穴ボルト Ｍ ４ Ｘ ８
4
90 - SPRING WASHER M4
ばね座金 Ｍ ４
4
91 - WASHER M4
平座金 Ｍ ４
4
92 - BOLT M5X12
六角穴ボルト Ｍ ５ Ｘ １２
16
93 - BOLT M5X25
六角穴ボルト Ｍ ５ Ｘ ２５
8
94 - BOLT M4X10
六角穴ボルト Ｍ ４ Ｘ １０
20
95 - BOLT M3X25
六角穴ボルト Ｍ ３ Ｘ ２５
3
96 - BOLT M5X15
六角穴ボルト Ｍ ５ Ｘ １５
14
97 - BOLT M5X12
六角穴ボルト Ｍ ５ Ｘ １２
3
98 - SPRING WASHER M5
ばね座金 Ｍ ５
21
99 - WASHER M5
平座金 Ｍ ５
17
100 - BOLT M5X30
六角穴ボルト Ｍ ５ Ｘ ３０
4
101 - BOLT M4X12
六角穴ボルト Ｍ ４ Ｘ １２
4
102 - SPRING WASHER M4
ばね座金 Ｍ ４
16
103 - BOLT M4X15
六角穴ボルト Ｍ ４ Ｘ １５
4
104 - WASHER M4
平座金 Ｍ ４
6
105 - BOLT M4X8
六角穴ボルト Ｍ ４ Ｘ ８
8
106 - BOLT M4X10
六角穴ボルト Ｍ ４ Ｘ １０
10
107 - BOLT M6X16
六角穴ボルト Ｍ ６ Ｘ １６
8
108 - SPRING WASHER M6
ばね座金 Ｍ ６
8
109 - WASHER M6
平座金 Ｍ ６
8
110 - BOLT M4X6
六角穴ボルト Ｍ ４ Ｘ ６
8
111 - BOLT M3X6
六角穴ボルト Ｍ ３ Ｘ ６
2
112 - SPRING WASHER M4
ばね座金 Ｍ ４
10
113 - WASHER M4
平座金 Ｍ ４
10
114 - BOLT M3X10
六角穴ボルト Ｍ ３ Ｘ １０
4
115 - BOLT M4X8
六角穴ボルト Ｍ ４ Ｘ ８
2
116 - BOLT M6X12
六角穴ボルト Ｍ ６ Ｘ １２
8
117 - BOLT M6X15
六角穴ボルト Ｍ ６ Ｘ １５
1
118 - SPRING WASHER M6
ばね座金 Ｍ ６
3
119 - WASHER M6
平座金 Ｍ ６
3
120 - SPRING WASHER M5
ばね座金 Ｍ ５
6
121 - SCREW M4X10
Ｗ セムスねじ Ｍ ４ Ｘ １０
4
122 - SPRING WASHER M3
ばね座金 Ｍ ３
6
123 - WASHER M3
平座金 Ｍ ３
6
- 25 -

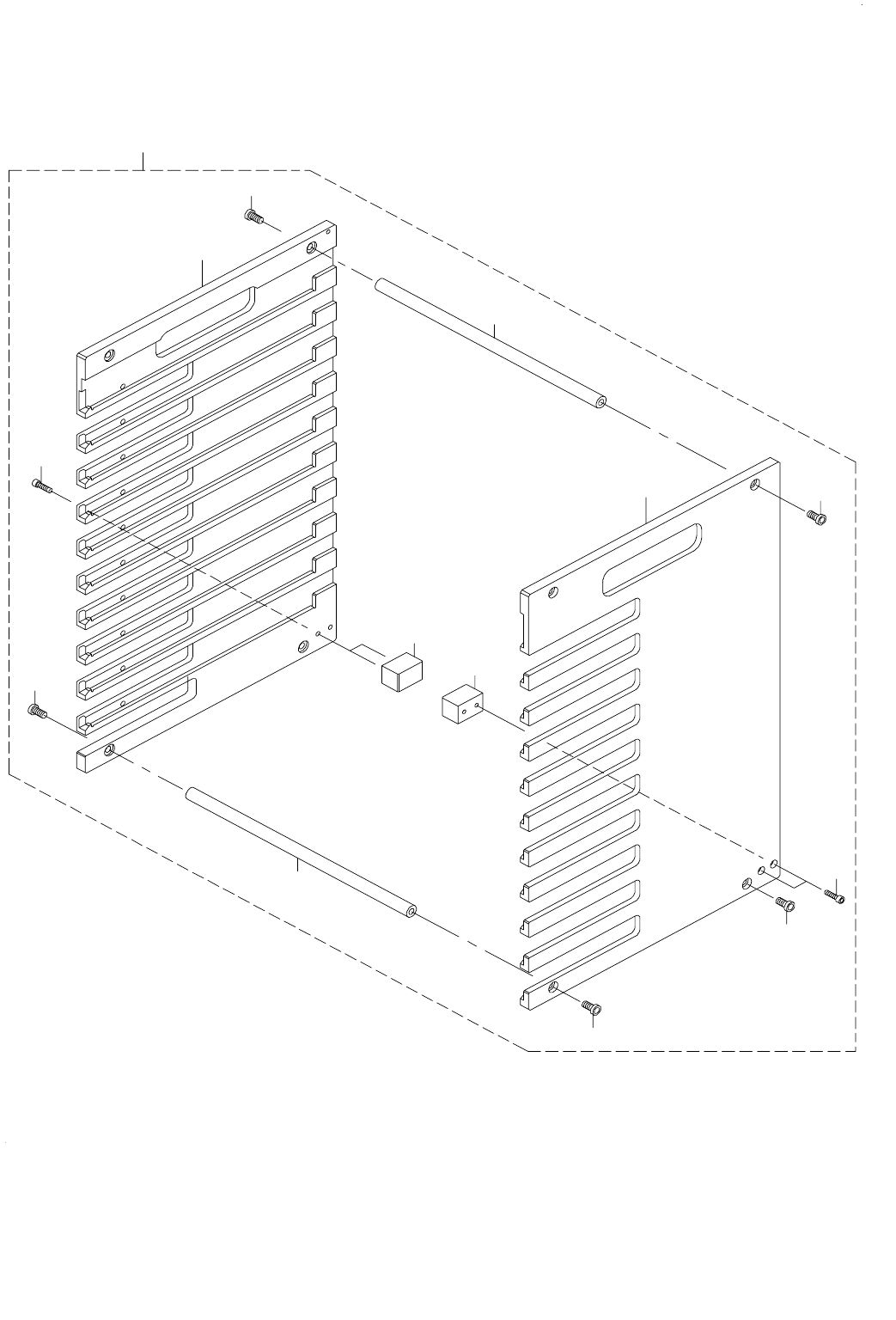

13. STACKER COMPONENTS
スタッカ関係
6
6
2
2
3
3
4
5
4
4
5
4
4
1
