- 3 - 2. CO VER COMP O NE NTS (1) 外装・カ バー関係（１ ） 1 2 3 56 4 59 5 42 43 44 7 8 45 46 40 41 39 10 10 38 9 11 11 40 41 39 10 10 9 11 11 38 6 12 62 63 64 14 27 16 32 33 34 16 32 33 34 35 36 37 36 37 35 22 21 18 47 48 49 20 51…
- 2 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-24497 FRAME
フレーム
1
2 401-24498 CASTER SUPPORT
キャスターサポート
4
3 - NUT M20
ナット Ｍ ２０（３種）
4
4 401-24500 CASTER
キャスター
2
5 401-24501 CASTER
キャスター（ブレーキ付）
2
6 401-24502 LEVEL ADJUSTER
レベルアジャスター
1
7 401-24503 GUIDE BASEPLATE
ガイドベースプレート
1
8 401-24504 REINFORCEMENT
補強
1
9 401-24505 STOPPER PLATE
ストッパプレート
2
10 401-24506 SHAFT HOLDER
シャフトホルダ
2
11 401-24507 BEARING HOLDER
ベアリングホルダ
2
12 401-24508 SWITCH DOGS
スイッチドグ
2
13 401-24509 SWITCH DOGS BASE
スイッチドグベース
2
14 401-24510 SHAFT
シャフト
1
15 401-24511 BEARING
ベアリング
4
16 401-24512 SPACER FOR BEARINGS
ベアリング用スペーサ
2
17 401-24513 DOWEL PINS
ノックピン
2
18 401-24514 DOWEL PINS
ノックピン
2
19 401-24515 BUSHINGS FOR LOCATING PINS
位置決めピン用ブッシュ
2
20 401-24516 LOCATING PINS
位置決めピン（丸）
1
21 401-24517 LOCATING PINS
位置決めピン（ダイヤ）
1
22 401-24518 BEARINGS WITH SHAFT SCREW
おネジ付きベアリング
4
23 401-24519 SET COLLARS
セットカラー
2
24 401-24520 LENGTH SPECIFIED SCREWS
全長指定ネジ
2
25 401-24521 COIL SPRINGS
コイルスプリング
2
26 401-24522 WASHERS FOR SPRING
バネ用ワッシャ
2
27 401-24523 COLLARS
金属カラー
2
28 401-24528 STOPPER BOLT
ストッパボルト
1
29 - NUT M6
ナット Ｍ ６
2
30 - SPRING WASHER M6
ばね座金 Ｍ ６
2
31 - BOLT M8X40
六角穴ボルト Ｍ ８ Ｘ ４０
8
32 - NUT M6
ナット Ｍ ６
2
33 - WASHER M6
平座金 Ｍ ６
2
34 - SCREW M5X10
皿ねじ
Ｍ５Ｘ１０
4
35 - BOLT M4X12
六角穴ボルト Ｍ ４ Ｘ １２
4
36 - SPRING WASHER M4
ばね座金 Ｍ ４
4
37 - WASHER M4
平座金 Ｍ ４
4
38 - BOLT M6X20
六角穴ボルト Ｍ ６ Ｘ ２０
4
39 - NUT M6
ナット Ｍ ６
2
40 - SPRING WASHER M6
ばね座金 Ｍ ６
2
41 - WASHER M6
平座金 Ｍ ６
2
42 - NUT M6
ナット Ｍ ６
1
43 - SPRING WASHER M6
ばね座金 Ｍ ６
1
44 - WASHER M6
平座金 Ｍ ６
1
45 - BOLT M12X40
六角穴ボルト Ｍ １２ Ｘ ４０
4
46 - BOLT M4X20
六角穴ボルト Ｍ ４ Ｘ ２０
2
47 - SPRING WASHER M4
ばね座金 Ｍ ４
2
48 - WASHER M4
平座金 Ｍ ４
2
49 - BOLT M8X35
六角穴ボルト Ｍ ８ Ｘ ３５
8
50 - SET SCREW M5X5
セットビス Ｍ５Ｘ５
2
51 - BOLT M6X10
六角穴ボルト Ｍ ６ Ｘ １０
16
- 3 -

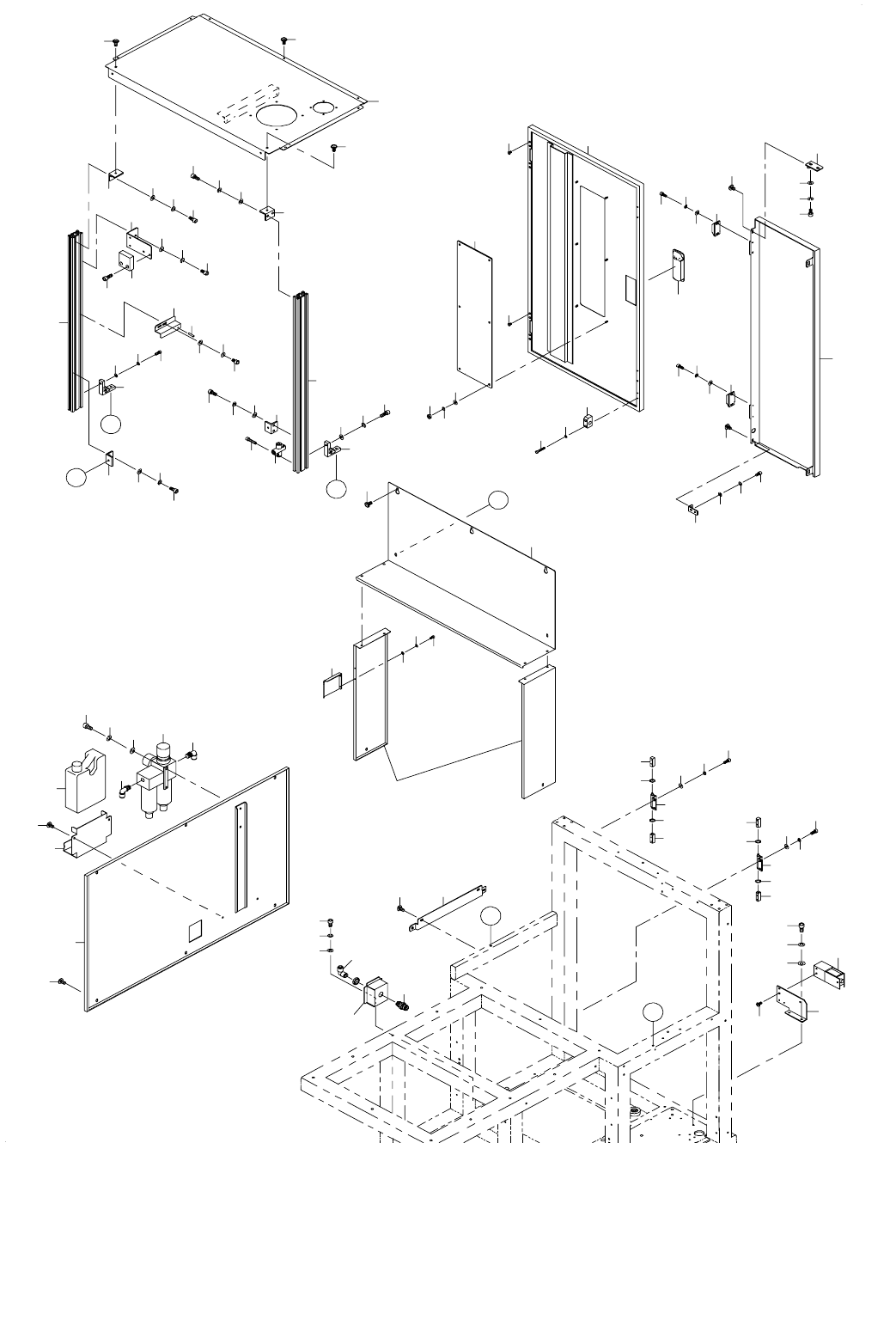

2. COVER COMPONENTS (1)
外装・カバー関係（１）
1
2
3
56
4
59
5
42
43
44
7
8
45
46
40
41
39
10
10
38
9
11
11
40
41
39
10
10
9
11
11
38
6
12
62
63
64
14
27
16
32
33
34
16
32
33
34
35
36
37
36
37
35
22
21
18
47
48
49
20
51
53
52
17
50
19
24
25
28
29
30
31
54
54
67
65
66
13
57
58
60
61
68
69
70
71
15
54
A
B
B
A
55
55
15
37
36
36
35
37
35
81
82
26
72
72
77
78
80
79
76
73
23
74
C
C
15
15
83
87
85
86
88
84
90
75
89
- 4 -
NOTE( 注記 ) #01....IT IS 1 SET BY No.18 OF P10, Ｐ １０の Ｎo．１８と、セットで１組です。
AND A SET.
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-24205 TOP PANEL
トップパネル
1
2 401-24206 FRONT PANEL LEFT
フロントパネル左
1
3 401-24207 FRONTPANEL L METAL FITTING UPPER
フロントパネル固定 Ｌ 金具（上）
1
4 401-24208 FRONTPANEL L METAL FITTING LOWER
フロントパネル固定 Ｌ 金具（下）
1
5 401-24210 FRONT DOOR
前扉
1
6 401-24216 EMBEDDED PULL
埋め込み取っ手
1
7 401-24211 WINDOW
窓
1
8 401-24212 LOCK BLOCK
ロックブロック
1
9 401-24213 HINGE
ヒンジ
2
10 401-24214 HINGE HOLDER
ヒンジホルダー
4
11 401-24215 ULTRATHIN RESIN WASHER
極薄樹脂ワッシャ
4
12 401-24218 MAGNETIC CATCH
クリーンキャッチ
1
13 401-24477 S3 ASM
Ｓ３組
1
14 401-24221 ALUMINUM FRAME
アルミフレーム
1
15 401-24224 PANEL SUPPORT BRACKET
パネルサポートブラケット
4
16 401-24223 ALUMINUM BRACKET
押出し型ブラケット
2
17 401-24323 LIMIT SWITCH ASM
リミットスイッチ組
1
18 401-24245 SWITCH METAL FITTING
スイッチ金具
1
19
#01
401-24363 TRANSMISSION SENSOR
透過型センサ
1
20 401-24251 C SENSOR BRACKET R
Ｃ センサブラケット Ｒ
1
21 401-24234 SIDEUPPER METAL FITTING RIGHT
サイド上固定金具右
1
22 401-24229 SIDE PANEL LOWER RIGHT
サイドパネル下右
1
23 401-24255 JOINT PANEL
継手パネル
1
24 401-24256 BOTTLE HOLDER
ボトルホルダ
1
25 401-24257 BOOK BOTTLE
ブックボトル（５００ ｍｌ、透明 ＰＰ）
1
26 401-24258 MIST SEPARATOR REGULATOR
ミストセパレータレギュレータ
1
27 401-24222 ALUMINUM FRAME
アルミフレーム
1
28 - BOLT M5X10
六角穴ボルト Ｍ５Ｘ１０
2
29 - SPRING WASHER M5
ばね座金 Ｍ ５
2
30 - WASHER M5
平座金 Ｍ ５
2
31 - SCREW M5X8
フランジボタン Ｍ５Ｘ８
2
32 - BOLT M5X15
六角穴ボルト Ｍ５Ｘ１５
4
33 - SPRING WASHER M5
ばね座金 Ｍ ５
4
34 - WASHER M5
平座金 Ｍ ５
4
35 - BOLT M5X12
六角穴ボルト Ｍ５Ｘ１２
8
36 - SPRING WASHER M5
ばね座金 Ｍ ５
8
37 - WASHER M5
平座金 Ｍ ５
8
38 - SCREW M3X6
皿ねじ Ｍ３Ｘ６
8
39 - BOLT M4X10
六角穴ボルト Ｍ４Ｘ１０
4
40 - SPRING WASHER M4
ばね座金 Ｍ ４
4
41 - WASHER M4
平座金 Ｍ ４
4
42 - NUT M4
ナット Ｍ ４
6
43 - SPRING WASHER M4
ばね座金 Ｍ ４
6
44 - WASHER M4
平座金 Ｍ ４
6
45 - BOLT M3X20
六角穴ボルト Ｍ３Ｘ２０
2
46 - SPRING WASHER M3
ばね座金 Ｍ ３
2
47 - BOLT M5X10
六角穴ボルト Ｍ５Ｘ１０
2
48 - SPRING WASHER M5
ばね座金 Ｍ ５
2
49 - WASHER M5
平座金 Ｍ ５
2
50 - BOLT M5X15
六角穴ボルト Ｍ５Ｘ１５
2
51 - BOLT M5X8
六角穴ボルト Ｍ５Ｘ８
2
52 - SPRING WASHER M5
ばね座金 Ｍ ５
2
53 - WASHER M5
平座金 Ｍ ８
2
54 - SCREW M5X8
フランジボタン Ｍ５Ｘ８
5
55 - SCREW M5X8
フランジボタン Ｍ５Ｘ８
4
56 - BOLT M5X10
六角穴ボルト Ｍ５Ｘ１０
2
57 - SPRING WASHER M5
ばね座金 Ｍ ５
2
58 - WASHER M5
平座金 Ｍ ５
2
59 - BOLT M4X8
六角穴ボルト Ｍ４Ｘ８
2
60 - SPRING WASHER M4
ばね座金 Ｍ ４
2
61 - WASHER M4
平座金 Ｍ ４
2
62 - BOLT M4X10
六角穴ボルト Ｍ４Ｘ１０
2
63 - SPRING WASHER M4
ばね座金 Ｍ ４
2
64 - WASHER M4
平座金 Ｍ ４
2
65 - BOLT M3X10
六角穴ボルト Ｍ４Ｘ１０
2
66 - SPRING WASHER M3
ばね座金 Ｍ ３
2
67 - WASHER M3
平座金 Ｍ ３
2
68 - SCREW M5X8
フランジボタン Ｍ５Ｘ８
2
69 - BOLT M6X12
六角穴ボルト Ｍ６Ｘ１２
2
70 - SPRING WASHER M6
ばね座金 Ｍ ６
2
71 - WASHER M6
平座金 Ｍ ６
2
72 401-24260 ELBOW UNION
エルボユニオン
2
73 401-24262 PARTITION UNION
隔壁ユニオン
1
74 401-24261 ELBOW
エルボ
1
75 401-24237 REAR COVER UPPER
リアカバー上
1
76 401-24238 MACHINE COVER SIDE
メカ部カバーサイド
1
77 401-24239 MACHINE BELT COVER
メカ部ベルトカバー
1
78 - BOLT M3X6
六角穴ボルト Ｍ３Ｘ６
2
79 - SPRING WASHER M3
ばね座金 Ｍ ３
2
80 - WASHER M3
平座金 Ｍ ３
2
81 401-24263 DIFFERENT DIAMETER CROSS
異径クロス
1
82 - BOLT M4X20
六角穴ボルト Ｍ４Ｘ２０
2
83 401-24209 SOLENOID SUPPORT
ソレノイドサポート
1
84 401-24471 V11 ASM
Ｖ １１組
1
85 - BOLT M4X8
六角穴ボルト Ｍ４Ｘ８
2
86 - SPRING WASHER M4
ばね座金 Ｍ ４
2
87 - WASHER M4
平座金 Ｍ ４
2
88 - SCREW M4X8
Ｗ セムスなべねじ Ｍ ４ Ｘ ８
3
89 - SCREW M5X8
フランジボタン Ｍ５Ｘ８
11
90 - SCREW M5X8
フランジボタン Ｍ５Ｘ８
6
