- 5 - 3. CO VER COMP O NE NTS (2) 外装・カ バー関係（２ ） 21 19 21 40 41 42 41 20 37 38 39 1 1 2 5 5 6 6 6 7 7 8 8 49 50 51 67 58 68 69 70 36 34 24 24 33 25 44 44 4 6 9 11 12 13 14 14 14 14 14 14 14 15 15 15 14 15 16 17 18 16 18 1…
- 4 -
NOTE( 注記 ) #01....IT IS 1 SET BY No.18 OF P10, Ｐ １０の Ｎo．１８と、セットで１組です。
AND A SET.
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-24205 TOP PANEL
トップパネル
1
2 401-24206 FRONT PANEL LEFT
フロントパネル左
1
3 401-24207 FRONTPANEL L METAL FITTING UPPER
フロントパネル固定 Ｌ 金具（上）
1
4 401-24208 FRONTPANEL L METAL FITTING LOWER
フロントパネル固定 Ｌ 金具（下）
1
5 401-24210 FRONT DOOR
前扉
1
6 401-24216 EMBEDDED PULL
埋め込み取っ手
1
7 401-24211 WINDOW
窓
1
8 401-24212 LOCK BLOCK
ロックブロック
1
9 401-24213 HINGE
ヒンジ
2
10 401-24214 HINGE HOLDER
ヒンジホルダー
4
11 401-24215 ULTRATHIN RESIN WASHER
極薄樹脂ワッシャ
4
12 401-24218 MAGNETIC CATCH
クリーンキャッチ
1
13 401-24477 S3 ASM
Ｓ３組
1
14 401-24221 ALUMINUM FRAME
アルミフレーム
1
15 401-24224 PANEL SUPPORT BRACKET
パネルサポートブラケット
4
16 401-24223 ALUMINUM BRACKET
押出し型ブラケット
2
17 401-24323 LIMIT SWITCH ASM
リミットスイッチ組
1
18 401-24245 SWITCH METAL FITTING
スイッチ金具
1
19
#01
401-24363 TRANSMISSION SENSOR
透過型センサ
1
20 401-24251 C SENSOR BRACKET R
Ｃ センサブラケット Ｒ
1
21 401-24234 SIDEUPPER METAL FITTING RIGHT
サイド上固定金具右
1
22 401-24229 SIDE PANEL LOWER RIGHT
サイドパネル下右
1
23 401-24255 JOINT PANEL
継手パネル
1
24 401-24256 BOTTLE HOLDER
ボトルホルダ
1
25 401-24257 BOOK BOTTLE
ブックボトル（５００ ｍｌ、透明 ＰＰ）
1
26 401-24258 MIST SEPARATOR REGULATOR
ミストセパレータレギュレータ
1
27 401-24222 ALUMINUM FRAME
アルミフレーム
1
28 - BOLT M5X10
六角穴ボルト Ｍ５Ｘ１０
2
29 - SPRING WASHER M5
ばね座金 Ｍ ５
2
30 - WASHER M5
平座金 Ｍ ５
2
31 - SCREW M5X8
フランジボタン Ｍ５Ｘ８
2
32 - BOLT M5X15
六角穴ボルト Ｍ５Ｘ１５
4
33 - SPRING WASHER M5
ばね座金 Ｍ ５
4
34 - WASHER M5
平座金 Ｍ ５
4
35 - BOLT M5X12
六角穴ボルト Ｍ５Ｘ１２
8
36 - SPRING WASHER M5
ばね座金 Ｍ ５
8
37 - WASHER M5
平座金 Ｍ ５
8
38 - SCREW M3X6
皿ねじ Ｍ３Ｘ６
8
39 - BOLT M4X10
六角穴ボルト Ｍ４Ｘ１０
4
40 - SPRING WASHER M4
ばね座金 Ｍ ４
4
41 - WASHER M4
平座金 Ｍ ４
4
42 - NUT M4
ナット Ｍ ４
6
43 - SPRING WASHER M4
ばね座金 Ｍ ４
6
44 - WASHER M4
平座金 Ｍ ４
6
45 - BOLT M3X20
六角穴ボルト Ｍ３Ｘ２０
2
46 - SPRING WASHER M3
ばね座金 Ｍ ３
2
47 - BOLT M5X10
六角穴ボルト Ｍ５Ｘ１０
2
48 - SPRING WASHER M5
ばね座金 Ｍ ５
2
49 - WASHER M5
平座金 Ｍ ５
2
50 - BOLT M5X15
六角穴ボルト Ｍ５Ｘ１５
2
51 - BOLT M5X8
六角穴ボルト Ｍ５Ｘ８
2
52 - SPRING WASHER M5
ばね座金 Ｍ ５
2
53 - WASHER M5
平座金 Ｍ ８
2
54 - SCREW M5X8
フランジボタン Ｍ５Ｘ８
5
55 - SCREW M5X8
フランジボタン Ｍ５Ｘ８
4
56 - BOLT M5X10
六角穴ボルト Ｍ５Ｘ１０
2
57 - SPRING WASHER M5
ばね座金 Ｍ ５
2
58 - WASHER M5
平座金 Ｍ ５
2
59 - BOLT M4X8
六角穴ボルト Ｍ４Ｘ８
2
60 - SPRING WASHER M4
ばね座金 Ｍ ４
2
61 - WASHER M4
平座金 Ｍ ４
2
62 - BOLT M4X10
六角穴ボルト Ｍ４Ｘ１０
2
63 - SPRING WASHER M4
ばね座金 Ｍ ４
2
64 - WASHER M4
平座金 Ｍ ４
2
65 - BOLT M3X10
六角穴ボルト Ｍ４Ｘ１０
2
66 - SPRING WASHER M3
ばね座金 Ｍ ３
2
67 - WASHER M3
平座金 Ｍ ３
2
68 - SCREW M5X8
フランジボタン Ｍ５Ｘ８
2
69 - BOLT M6X12
六角穴ボルト Ｍ６Ｘ１２
2
70 - SPRING WASHER M6
ばね座金 Ｍ ６
2
71 - WASHER M6
平座金 Ｍ ６
2
72 401-24260 ELBOW UNION
エルボユニオン
2
73 401-24262 PARTITION UNION
隔壁ユニオン
1
74 401-24261 ELBOW
エルボ
1
75 401-24237 REAR COVER UPPER
リアカバー上
1
76 401-24238 MACHINE COVER SIDE
メカ部カバーサイド
1
77 401-24239 MACHINE BELT COVER
メカ部ベルトカバー
1
78 - BOLT M3X6
六角穴ボルト Ｍ３Ｘ６
2
79 - SPRING WASHER M3
ばね座金 Ｍ ３
2
80 - WASHER M3
平座金 Ｍ ３
2
81 401-24263 DIFFERENT DIAMETER CROSS
異径クロス
1
82 - BOLT M4X20
六角穴ボルト Ｍ４Ｘ２０
2
83 401-24209 SOLENOID SUPPORT
ソレノイドサポート
1
84 401-24471 V11 ASM
Ｖ １１組
1
85 - BOLT M4X8
六角穴ボルト Ｍ４Ｘ８
2
86 - SPRING WASHER M4
ばね座金 Ｍ ４
2
87 - WASHER M4
平座金 Ｍ ４
2
88 - SCREW M4X8
Ｗ セムスなべねじ Ｍ ４ Ｘ ８
3
89 - SCREW M5X8
フランジボタン Ｍ５Ｘ８
11
90 - SCREW M5X8
フランジボタン Ｍ５Ｘ８
6
- 5 -

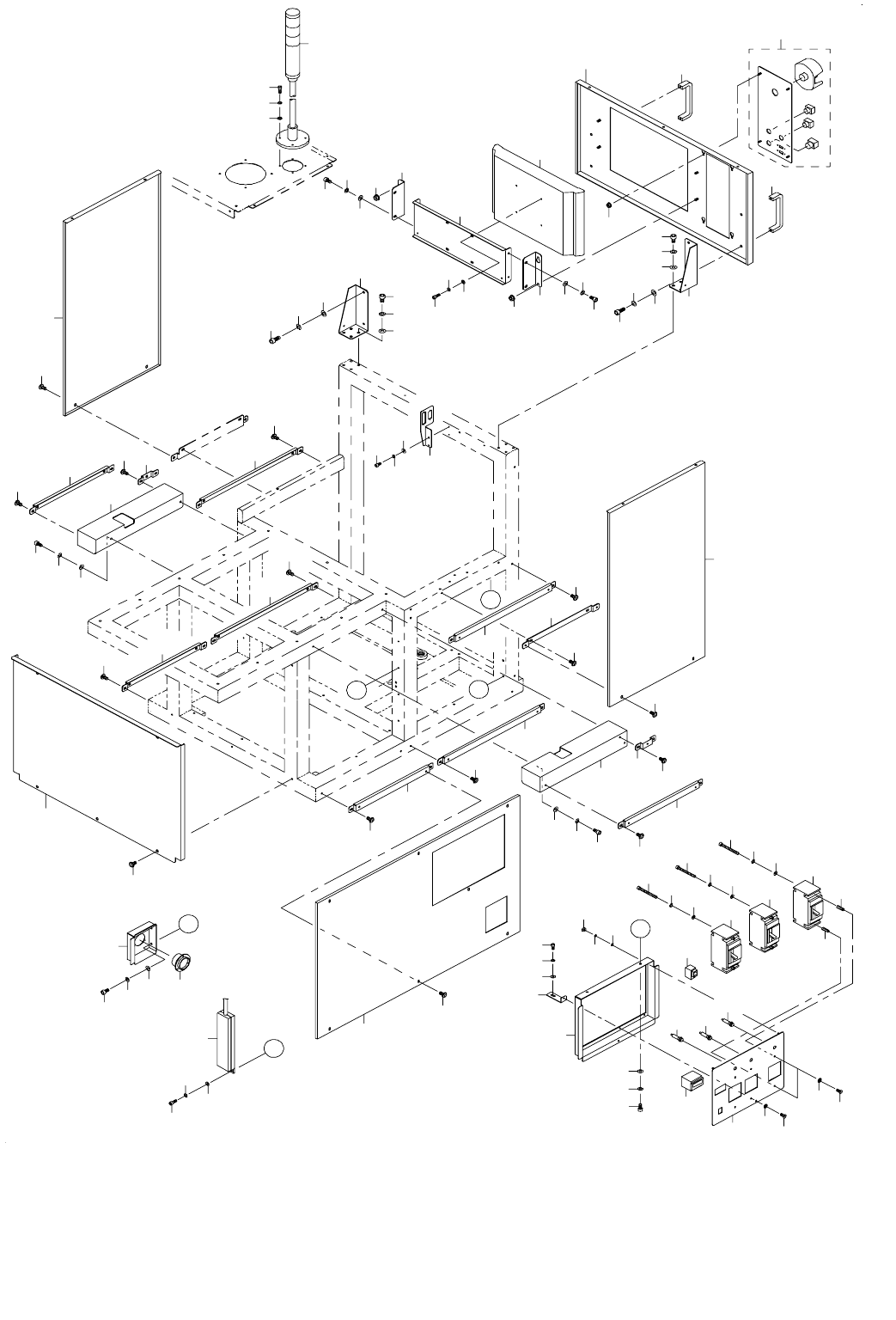

3. COVER COMPONENTS (2)
外装・カバー関係（２）
21
19
21
40
41
42
41
20
37
38
39
1
1
2
5
5
6
6
6
7
7
8
8
49
50
51
67
58
68
69
70
36
34
24
24
33
25
44
44
4
6
9
11
12
13
14
14
14
14
14
14
14
15
15
15
14
15
16
17
18
16
18
14
22
23
33
45
43
43
45
40
42
26
35
3
32
38
37
39
46
48
47
53
53
52
54
55
57
59
60
61
62
63
65
64
66
71
30
31
A
A
B
B
27
28
29
72
29
28
27
27
28
29
66
67
7
14
17
7
14
10
10
20
56
C
C
75
76
74
73
- 6 -
NOTE( 注記 ) #01....IT IS 1 SET BY A SET. セットで１組です。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#01
401-24228 SIDE PANEL UPPER
サイドパネル上
1
2 401-24230 SIDE PANEL LOWER LEFT
サイドパネル下左
1
3 401-24231 REAR PANEL
リアパネル
1
4 401-24233 SIDEUPPER METAL FITTING LEFT
サイド上固定金具左
1
5 401-24232 SIDEUPPER METAL FITTING REAR
サイド上固定金具後
2
6 401-24235 SIDELOWER METAL FITTING FRONT
サイド下固定金具前
4
7 401-24236 SIDELOWER METAL FITTING REAR
サイド下固定金具後
4
8
#01
401-24240 SPACER
スペーサ
1
9 401-24315 PATROL LIGHT
パトライト
1
10 401-24248 METAL SUPPORT
金属サポート
6
11 - BOLT M4X12
六角穴ボルト Ｍ ４ Ｘ １２
4
12 - SPRING WASHER M4
ばね座金 Ｍ ４
4
13 - WASHER M4
平座金 Ｍ ４
4
14 - SCREW M5X8
フランジボタン Ｍ ５ Ｘ ８
22
15 - SCREW M5X8
フランジボタン Ｍ ５ Ｘ ８
20
16 - BOLT M5X10
六角穴ボルト Ｍ ５ Ｘ １０
4
17 - SPRING WASHER M4
ばね座金 Ｍ ４
4
18 - WASHER M4
平座金 Ｍ ４
4
19 401-24203 TOUCH PANEL ATTACHMENT PLATE
タッチパネル取付板
1
20
#01
401-24204 ATTACHMENT PLATE SUPPORT
取付板サポート
1
21 401-24217 SQUARE SHAPED PULL
角型取手
2
22 401-24313 SW PANEL ASM
ＳＷ パネル組
1
23 401-21297 TOUCH PANEL
タッチパネル
1
24
#01
401-24249 MONITOR METAL FITTING A
モニタ金具 Ａ
1
25 401-24250 MONITOR METAL FITTING B
モニタ金具 Ｂ
1
26 401-24246 RELAY CONNECTOR PANEL
中継コネクタパネル
1
27 - BOLT M4X45
六角穴ボルト Ｍ ４ Ｘ ４５
6
28 - SPRING WASHER M4
ばね座金 Ｍ ４
6
29 - WASHER M4
平座金 Ｍ ４
6
30 - SPRING WASHER M4
ばね座金 Ｍ ４
1
31 - WASHER M4
平座金 Ｍ ４
1
32 - NUT M4
フランジナット Ｍ ４
4
33 - NUT M5
フランジナット Ｍ ５
4
34 - BOLT M4X8
六角穴ボルト Ｍ ４ Ｘ ８
2
35 - SPRING WASHER M4
ばね座金 Ｍ ４
2
36 - WASHER M4
平座金 Ｍ ４
2
37 - BOLT M6X10
六角穴ボルト Ｍ ６ Ｘ １０
8
38 - SPRING WASHER M6
ばね座金 Ｍ ６
8
39 - WASHER M6
平座金 Ｍ ６
8
40 - BOLT M6X15
六角穴ボルト Ｍ ６ Ｘ １５
4
41 - SPRING WASHER M6
ばね座金 Ｍ ６
4
42 - WASHER M6
平座金 Ｍ ６
4
43 - BOLT M5X10
六角穴ボルト Ｍ ５ Ｘ １０
4
44 - SPRING WASHER M5
ばね座金 Ｍ ５
4
45 - WASHER M5
平座金 Ｍ ５
4
46 - BOLT M4X12
六角穴ボルト Ｍ ４ Ｘ １２
4
47 - SPRING WASHER M4
ばね座金 Ｍ ４
4
48 - WASHER M4
平座金 Ｍ ４
4
49 401-24241 BREAKER PANEL
ブレーカパネル
1
50 401-24242 BREAKER PANEL FRAME
ブレーカパネル外枠
1
51 401-24243 BREAKER PANEL METAL FITTING L
ブレーカパネル用 Ｌ 金具
1
52 401-21280 CIRCUIT BREAKER
サーキットブレーカ
1
53 401-21281 CIRCUIT BREAKER
サーキットブレーカ
2
54 401-23401 NL1 CABLE ASM
ＬＮ １ケーブル組
1
55 401-24302 NL2 CABLE ASM
ＬＮ ２ケーブル組
1
56 401-24303 NL3 CABLE ASM
ＬＮ ３ケーブル組
1
57 401-24393 LAN CONNECTOR
ＬＡＮ コネクタ
1
58 401-24244 CONNECTOR PANEL
コネクタパネル
1
59 401-24327 AC CABLE ASM
ＡＣ ケーブル組
1
60 - NUT M4
ナット Ｍ ４
4
61 - SPRING WASHER M4
ばね座金 Ｍ ４
4
62 - WASHER M4
平座金 Ｍ ４
4
63 - BOLT M5X10
六角穴ボルト Ｍ ５ Ｘ １０
2
64 - SPRING WASHER M5
ばね座金 Ｍ ５
2
65 - WASHER M5
平座金 Ｍ ５
2
66 - SCREW M4X10
ねじ Ｍ ４ Ｘ １０
6
67 - WASHER M4
ロゼット座金 Ｍ ４
6
68 - BOLT M5X10
六角穴ボルト Ｍ ５ Ｘ １０
2
69 - SPRING WASHER M5
ばね座金 Ｍ ５
2
70 - WASHER M5
平座金 Ｍ ５
2
71 - BOLT M4X8
六角穴ボルト Ｍ ４ Ｘ ８
1
72 401-21290 TIME COUNTER (HM)
タイムカウンタ（ＨＭ）
1
73 40124325 SC2 ASM
ＳＣ ２組
1
74 - BOLT M4X12
六角穴ボルト Ｍ ４ Ｘ １２
1
75 - SPRING WASHER M4
ばね座金 Ｍ ４
1
76 - WASHER M4
平座金 Ｍ ４
1
