ELECTROVAP® ELMC
20
A funnel can also be used (see picture below), but it should be offset from the underside of the unit to prevent
any steam and/or condensation from getting into the cabinet.
CAUTION: keep a minimum downward slope of 10° for both the draining & overflow hoses of the humidifier
and for the general drain pipe.
Note: ELMC humidifiers are by design equipped with a condensate cooling system that guarantees the following
cooling performance:
Model
max T°C in
operation
(*)
max T°C with
manual draining
(*)
max T°C with
manual draining
aer 1hr
(*)
ELMC 1 SC/1MC
60°C
97°C
70°C
ELMC 2 MC
60°C
97°C
70°C
ELMC 3 MC
60°C
97°C
70°C
(*)
measurement made 1m after emptying the humidifier
Fig. B 3-6. Example of Installation with funnel
ELECTROVAP® ELMC
21
3.7 ELECTRICAL CONNECTIONS
• Technical data
Supply (V)
ELMC
5
8
10
15
20
30
30HC
40
50
60
60HC
90
90HC
220V - 1 ph
I (A)
18,0
36,1
P (kW)
4,0
7,9
Prod. (kg/h)
5,0
10,0
Cylinder
1 x SC
1 x MC*
230V - 1 ph
I (A)
17,3
34,6
P (kW)
4,0
8,0
Prod. (kg/h)
5,0
10,0
Cylinder
1 x SC
1 x MC*
200V - 3ph
I (A)
11,5
18,4
22,9
34,4
45,8
69,7
91,6
114,6
137,3
P (kW)
4,0
6,4
8,0
12,0
15,9
24,2
31,9
39,9
47,8
Prod. (kg/h)
5,0
8,0
10,0
15,0
20,0
30,4
39,9
50,0
59,9
Cylinder
1 x SC
1 x SC
1 x SC
1 x MC*
1 x MC
2 x MC
2 x MC
3 x MC
3 x MC
208V - 3ph
I (A)
11,0
17,5
21,8
32,7
43,7
66,3
87,3
109,5
131,0
P (kW)
4,0
6,4
8,0
12,0
16,0
24,2
31,9
40,0
47,9
Prod. (kg/h)
5,0
8,0
10,0
15,0
20,0
30,3
40,0
50,1
60,0
Cylinder
1 x SC
1 x SC
1 x SC
1 x MC*
1 x MC
2 x MC
2 x MC
3 x MC
3 x MC
220V - 3ph
I (A)
10,6
16,7
20,8
30,8
41,6
69,7
84,4
104,5
126,6
P (kW)
4,0
6,4
8,0
11,8
15,9
26,7
32,3
40,0
48,5
Prod. (kg/h)
5,1
8,0
10,0
14,8
19,9
33,4
40,5
50,1
60,7
Cylinder
1 x SC
1 x SC
1 x SC
1 x MC*
1 x MC
2 x MC
2 x MC
3 x MC
3 x MC
230V - 3ph
I (A)
10,1
16,2
20,2
30,2
40,3
66,3
80,6
100,7
120,9
P (kW)
4,1
6,5
8,1
12,1
16,1
26,5
32,3
40,3
48,4
Prod. (kg/h)
5,1
8,1
10,1
15,1
20,2
33,2
40,4
50,5
60,6
Cylinder
1 x SC
1 x SC
1 x SC
1 x MC*
1 x MC
2 x MC
2 x MC
3 x MC
3 x MC
380V - 3ph
I (A)
6,3
9,6
12,0
18,0
24,0
36,1
38,2
48,1
60,4
72,6
76,4
110,8
114,6
P (kW)
4,2
6,4
8,0
11,9
15,9
23,9
25,3
31,8
39,9
48,0
50,5
73,3
75,8
Prod. (kg/h)
5,2
8,1
10,0
14,9
19,9
29,9
31,6
39,9
50,0
60,1
63,3
91,8
94,9
Cylinder
1 x SC
1 x SC
1 x SC
1 x SC
1 x MC
1 x MC
1 x MC
2 x MC
2 x MC
2 x MC
2 x MC
3 x MC
3 x MC
400V - 3ph
I (A)
5,8
9,3
11,6
17,4
23,2
34,8
37,6
46,4
57,9
69,7
75,1
104,5
112,7
P (kW)
4,0
6,5
8,1
12,1
16,2
24,2
26,1
32,3
40,3
48,5
52,3
72,7
78,4
Prod. (kg/h)
5,1
8,1
10,1
15,2
20,2
30,4
32,8
40,5
50,4
60,7
65,5
91,1
98,3
Cylinder
1 x SC
1 x SC
1 x SC
1 x SC
1 x MC
1 x MC
1 x MC
2 x MC
2 x MC
2 x MC
2 x MC
3 x MC
3 x MC
420V - 3ph
I (A)
5,6
9,0
11,2
16,8
22,4
33,6
36,3
44,7
56,2
67,1
72,6
100,7
108,9
P (kW)
4,1
6,6
8,2
12,3
16,3
24,5
26,5
32,7
41,1
49,1
53,1
73,6
79,6
Prod. (kg/h)
5,1
8,2
10,2
15,4
20,5
30,7
33,2
41,0
51,4
61,4
66,5
92,2
99,7
Cylinder
1 x SC
1 x SC
1 x SC
1 x SC
1 x MC
1 x MC
1 x MC
2 x MC
2 x MC
2 x MC
2 x MC
3 x MC
3 x MC
440V - 3ph
I (A)
5,3
8,5
10,6
15,8
21,1
31,7
34,0
42,2
52,8
63,3
68,0
95,0
102,0
P (kW)
4,0
6,5
8,1
12,1
16,2
24,2
26,0
32,3
40,4
48,5
52,0
72,7
78,1
Prod. (kg/h)
5,1
8,1
10,1
15,2
20,2
30,4
33,6
40,5
50,6
60,7
65,2
91,1
97,8
Cylinder
1 x SC
1 x SC
1 x SC
1 x SC
1 x MC
1 x MC
1 x MC
2 x MC
2 x MC
2 x MC
2 x MC
3 x MC
3 x MC
460V - 3ph
I (A)
5,1
8,0
10,1
15,1
20,2
30,4
32,7
40,3
50,7
60,8
65,4
91,2
98,2
P (kW)
4,1
6,4
8,1
12,1
16,1
24,3
26,2
32,3
40,6
48,7
52,4
73,0
78,6
Prod. (kg/h)
5,1
8,0
10,2
15,1
20,2
30,5
32,8
40,4
50,8
60,9
65,6
91,4
98,4
Cylinder
1 x SC
1 x SC
1 x SC
1 x SC
1 x MC
1 x MC
1 x MC
2 x MC
2 x MC
2 x MC
2 x MC
3 x MC
3 x MC
480V - 3ph
I (A)
4,9
7,7
9,7
14,5
19,3
29,1
31,5
38,6
48,6
57,9
62,9
87,4
94,4
P (kW)
4,1
6,5
8,1
12,1
16,1
24,3
26,3
32,3
40,6
48,3
52,5
73,0
78,8
Prod. (kg/h)
5,1
8,1
10,2
15,1
20,2
30,5
32,9
40,4
50,8
60,5
65,8
91,4
98,7
Cylinder
1 x SC
1 x SC
1 x SC
1 x SC
1 x MC
1 x MC
1 x MC
2 x MC
2 x MC
2 x MC
2 x MC
3 x MC
3 x MC
575V - 3ph
I (A)
4,0
6,5
8,0
12,1
16,2
24,3
26,4
32,3
40,2
48,6
52,8
72,9
79,2
P (kW)
4,1
6,5
8,1
12,3
16,3
24,5
26,6
32,6
40,5
49,0
53,3
73,6
79,9
Prod. (kg/h)
5,1
8,1
10,1
15,3
20,4
30,7
33,4
40,8
50,7
61,4
66,7
92,0
100,0
Cylinder
1 x SC
1 x SC
1 x SC
1 x SC
1 x MC
1 x MC
1 x MC
2 x MC
2 x MC
2 x MC
2 x MC
3 x MC
3 x MC
600V - 3ph
I (A)
3,9
6,3
7,7
11,6
15,5
23,2
25,4
31,0
38,5
46,5
50,7
69,7
76,1
P (kW)
4,1
6,5
8,1
12,1
16,2
24,3
26,5
32,4
40,2
48,5
52,9
72,8
79,4
Prod. (kg/h)
5,1
8,1
10,1
15,2
20,3
30,4
33,1
40,6
50,2
60,7
66,2
91,1
99,4
Cylinder
1 x SC
1 x SC
1 x SC
1 x SC
1 x MC
1 x MC
1 x MC
2 x MC
2 x MC
2 x MC
2 x MC
3 x MC
3 x MC
690V - 3ph
I (A)
3,4
5,4
6,8
10,1
13,4
20,3
22,2
26,8
33,9
40,6
44,4
60,9
66,6
P (kW)
4,1
6,5
8,1
12,2
16,1
24,4
26,6
32,2
40,6
48,7
53,3
73,1
79,9
Prod. (kg/h)
5,1
8,1
10,2
15,2
20,2
30,5
33,3
40,3
50,8
60,9
66,7
91,4
100,0
Cylinder
1 x SC
1 x SC
1 x SC
1 x SC
1 x MC
1 x MC
1 x MC
2 x MC
2 x MC
2 x MC
2 x MC
3 x MC
3 x MC
ELECTROVAP® ELMC
22
All electrical wiring must enter the unit through a cable gland (not supplied).
Unit switch: when the unit is switched off, there is still high voltage inside the unit. Electric
shock may be fatal, electrical isolator must be switched off.
All work on the electrical parts must be carried out by qualified and authorized personnel.
In addition, before making any electrical connections, check that your installation has been
determined from the values in table on page 21.
Respect local regulation concerning electrical connections.
Electronic components are sensitive to electrostatic charges. When working on these
components, take appropriate measures to avoid electrostatic discharges.

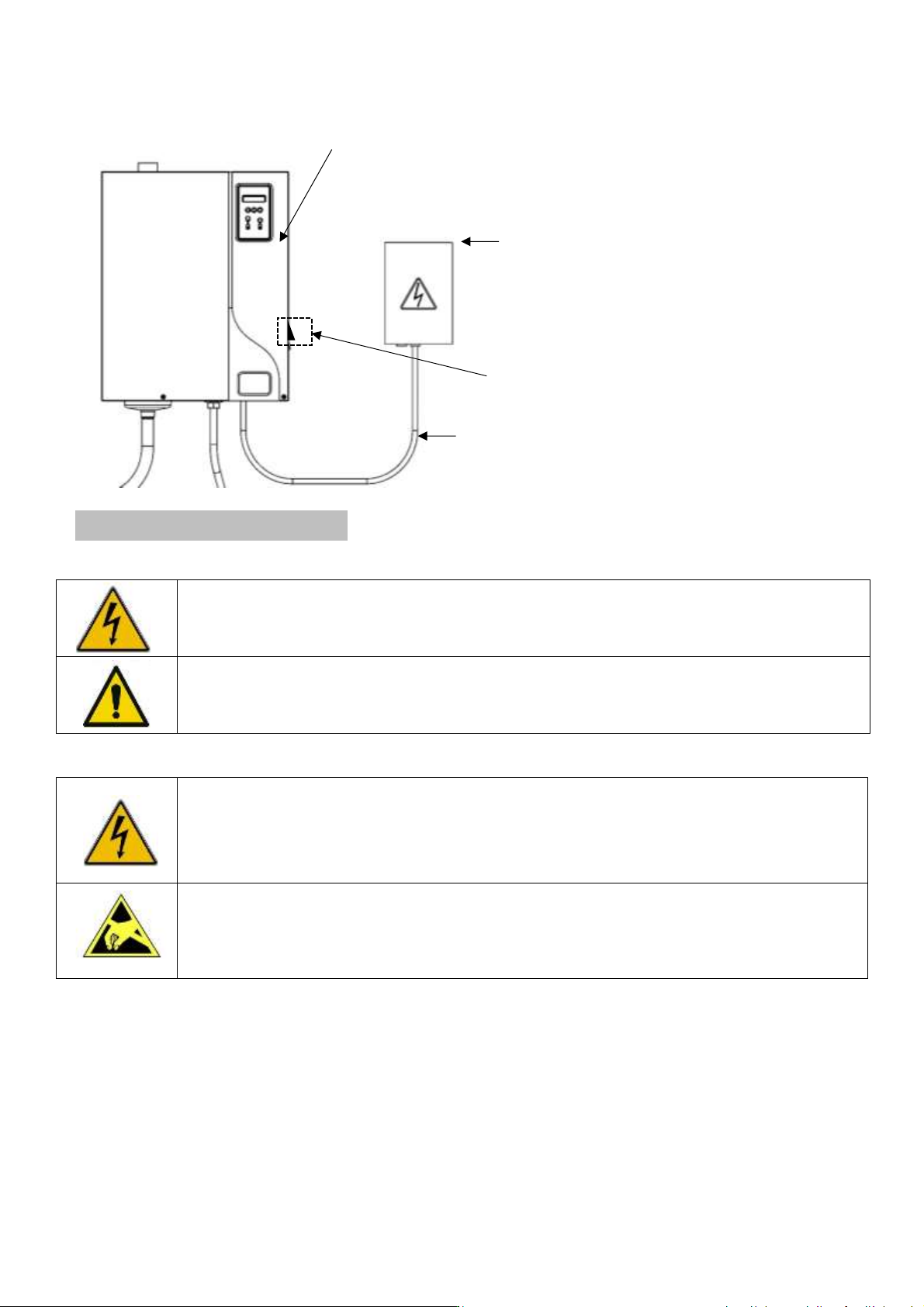

Humidifier electrical compartment
Power supply: Installation of an electrical
isolator with fuse protection, or ground-
fault circuit interrupter according to local
regulations (equipment not supplied).
Power cable (not supplied)
Unit Switch
Fig. A 3-7. Electrical connections
