3-1
제 3 장
일일 점검
Next Generation, Multi-Functional Placer
Nozzle 점검 및 청소
제 3 장
일일 점검
노즐의 막힘 및 깨짐으로 인한 PCB 불량을 방지
유지보수 도구
추천세정액(에틸 알코올), 에어건, 노즐용 윤활유, 분사용 스트로, 내경 관통용 핀, 공
기 분사기
조치
Step 1.
"3. X Frame 전면이동" (1-3페이지)을 참조하여 X Frame을
이동
Step 2.
OP패널의 'EMG' 버튼을 눌러서 작업을 정지 후 'STOP',
'RESET' 버튼을 차례대로 누르기.
자세한 사항은 "2. 비상정지 하기" (1-2페이지)를 참조
Step 3.
Head Assembly와 ANC의 노즐을 수동으로 탈착
주 의
반드시 ANC의 노즐을 수동으로 탈착하기 전에 노즐의 배치를 기억하
고 탈착하십시오. 청소가 끝난 후에는 청소 및 주유전과 동일한 상태로
ANC에 노즐을 배치하십시오
Step 4.

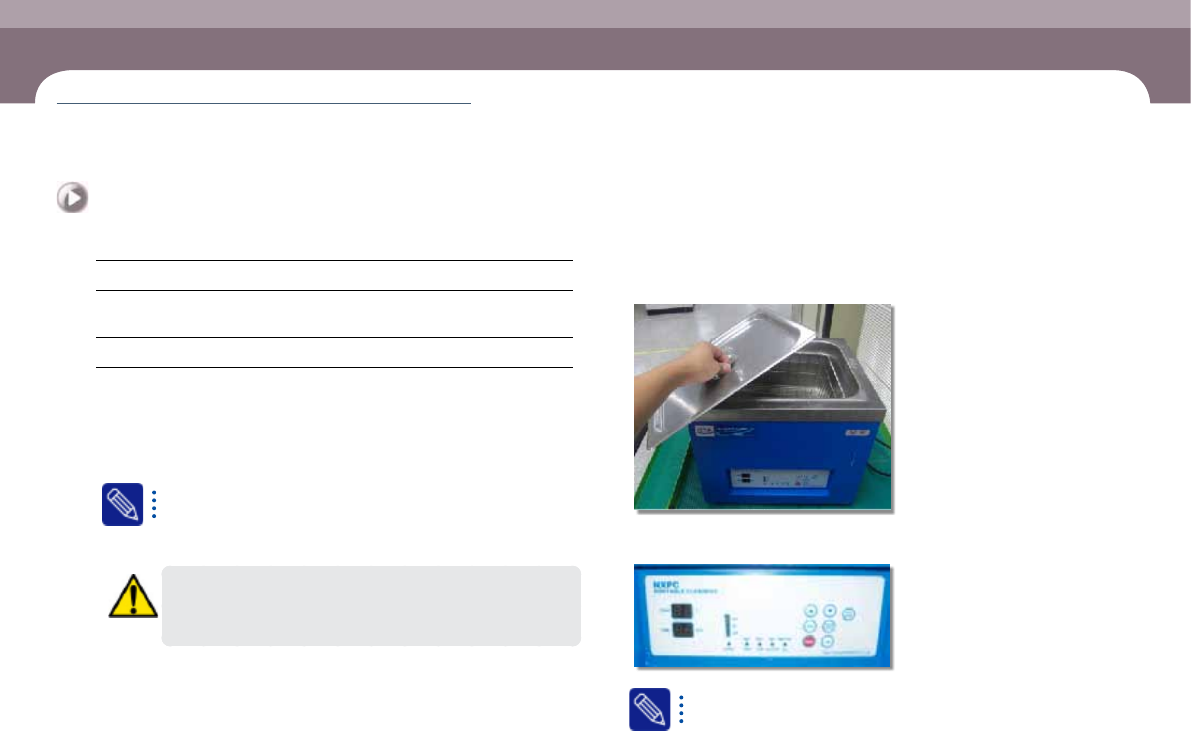

초음파 세척기의 커버 오픈
Step 5.
초음파 세척기의 시간 설정 (보통의 경우 3~5분간 세척)
초음파 세척기 종류와 Setting 방법은 사진과 다를 수 있음.
Nozzle 점검 및 청소
(소요시간: 10분 / No. D-1)
DECAN S1 Maintenance Handbook
3-2
제 3 장
일일 점검
Next Generation, Multi-Functional Placer
Nozzle 점검 및 청소
일일 점검
Step 6.
Nozzle을 Nozzle망에 장착
노즐 투입구
노즐 망
Step 7.

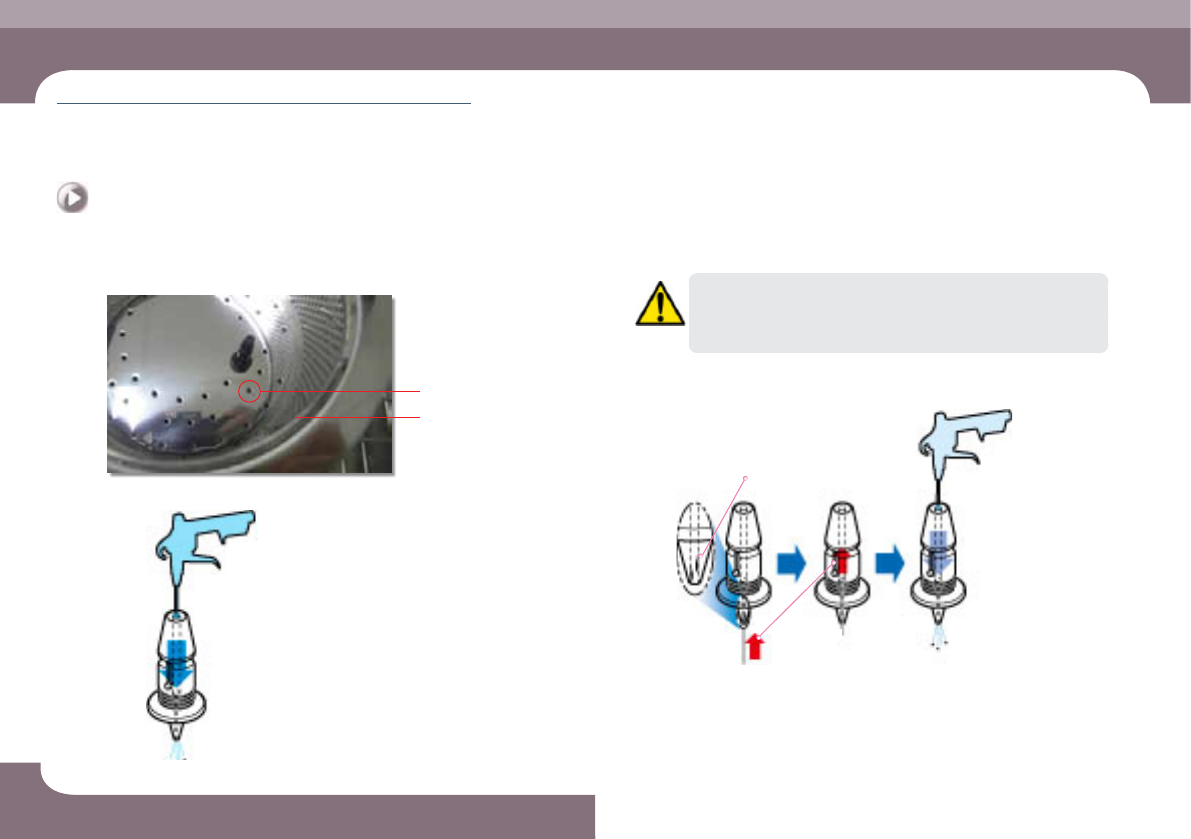

초음파 세척기로 세척 후 에어건으로 노즐 홀에 공기를 분사
에어건
노즐 홀
공압 분사방향
주 의
Air Gun을 사용할 때, 보호 안경을 착용하지 않을 경우 눈에 손상을 입
을 수 있음. Air Gun 사용시 보호 안경을 착용
Step 8.
노즐 내경에 이물질(solder paste 등)이 잔존할 경우 핀으로
내경을 관통하고, 에어건으로 노즐 홀을 통하여 청소
잔존 이물질
(solder paste 등)
내경 관통용 핀
핀 삽입 방향
에어건
공압 분사방향
이물질(solder paste 등)이 제거되지 않으면 1회 반복 청소
DECAN S1 Maintenance Handbook
3-3
제 3 장
일일 점검
Next Generation, Multi-Functional Placer
Nozzle 점검 및 청소
주 의
세정액이 노즐에 남지 않도록 깨끗한 천으로 세정액을 닦아 줌 이물
질이 계속적으로 잔존할 경우 당사 C/S회사(STS) 또는 현지 대리점
(Local agent)으로 문의하여 조절
초음파 세척기를 이용하여 Nozzle을 청소할 경우, 노즐에 대한 세척정도
를 향상시킬 수 있습니다.
Step 9.
노즐 외관 청소 방법은 다음과 같습니다.
ㆍ 당사 추천 세정액을 분사용 스트로를 사용하여 노즐 외관에 분무
ㆍ 세정액 분사 약 1분 경과 후 깨끗한 천을 사용하여 노즐외관을 닦아내기
ㆍ 이물질(solder paste 등)이 제거되지 않으면 1회 반복하여 청소
Step 10.

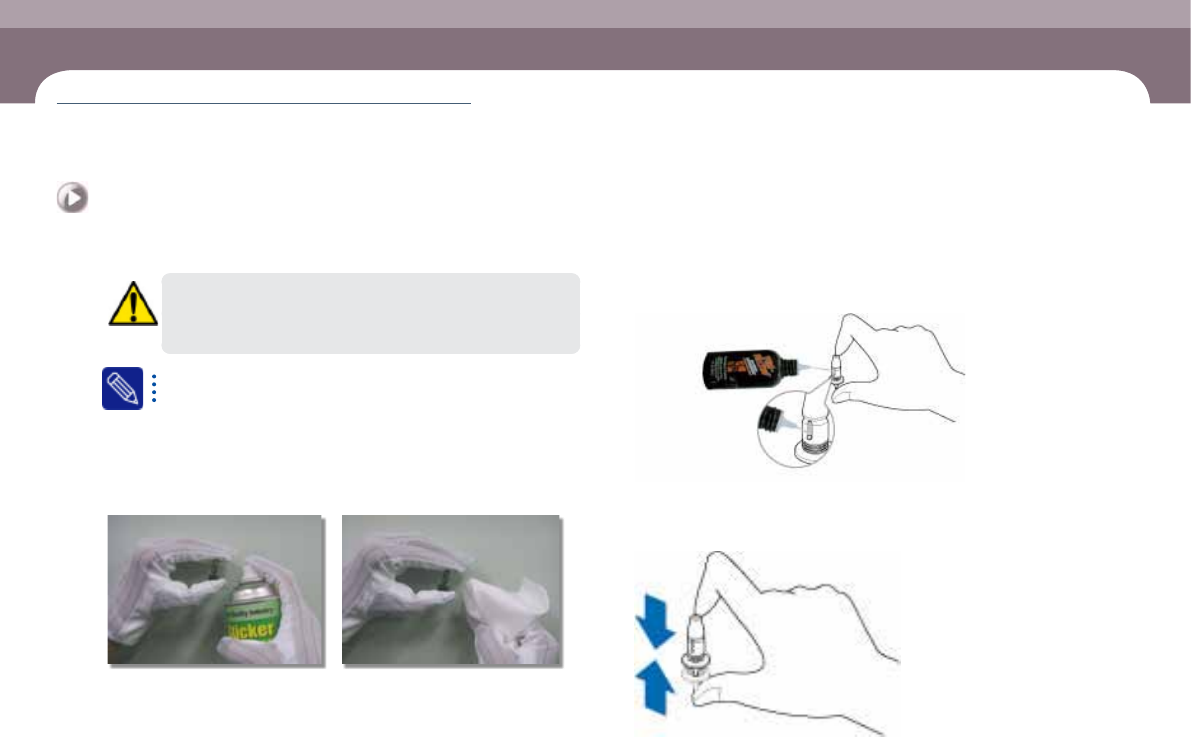

노즐 스프링의 윤활 상태가 불량하여 뻑뻑하다면 제공되는
노즐용 윤활유를 적당량 주입
노즐용 윤활유
노즐용 윤활유를
주유할 지점
Step 11.
주유 후 윤활유가 골고루 퍼지게 하기 위해 노즐을 4~5회 누름
노즐 스프링
