DECAN S1 Maintenance Handbook
3-5
제 3 장
일일 점검
Next Generation, Multi-Functional Placer
Feeder 및 Feeder Base 청소
Feeder 및 Feeder Base 청소함으로써 Feeder 설치 오류 및 커넥터 접촉 불량 방지
유지보수 도구
붓
조치
Step 1.
'Feeder Change'를 눌러서 X Frame 을 중간지점으로 이동.
Step 2.
OP패널의 'EMG' 버튼을 눌러서 작업을 정지 후 'STOP',
'RESET' 버튼을 차례대로 누르기.
자세한 사항은 "2. 비상정지 하기" (1-2페이지)를 참조
Step 3.

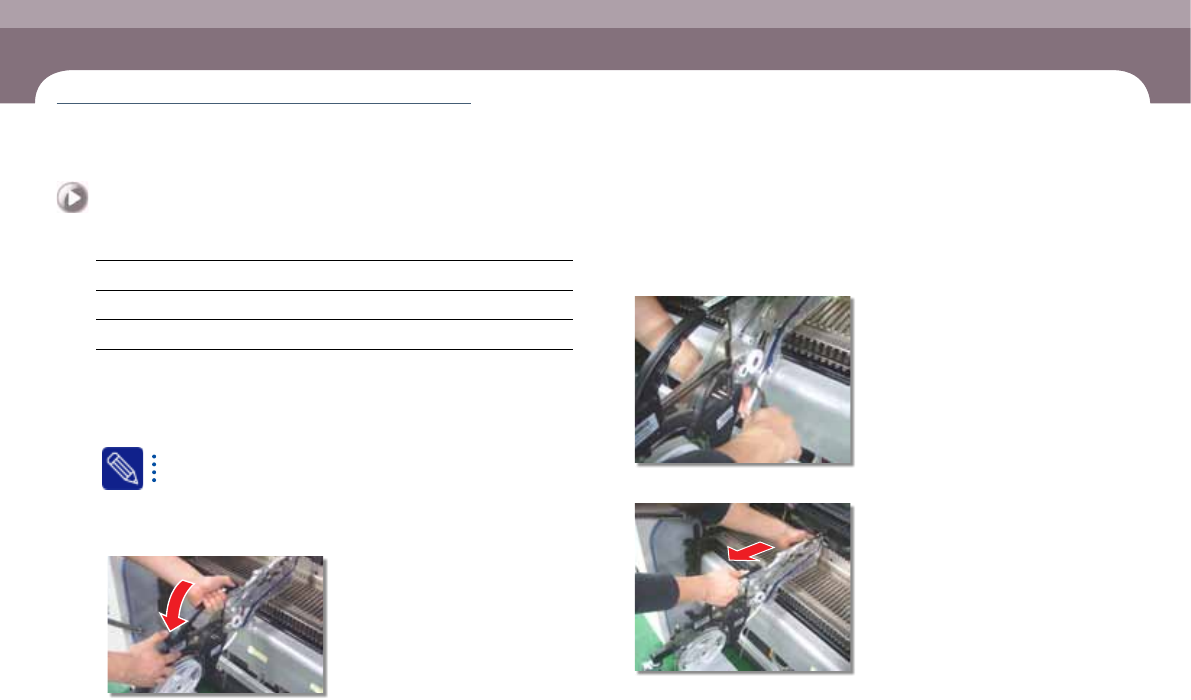

피더 베이스로부터 피더를 분리
① 그립(Grip)을 뒤로 당김
② 커버 테이프를 제거
③ 피더를 분리
Feeder 및 Feeder Base 청소
(소요시간: 10분 / No. D-2)
DECAN S1 Maintenance Handbook
3-6
제 3 장
일일 점검
Next Generation, Multi-Functional Placer
Feeder 및 Feeder Base 청소
일일 점검
Step 4.

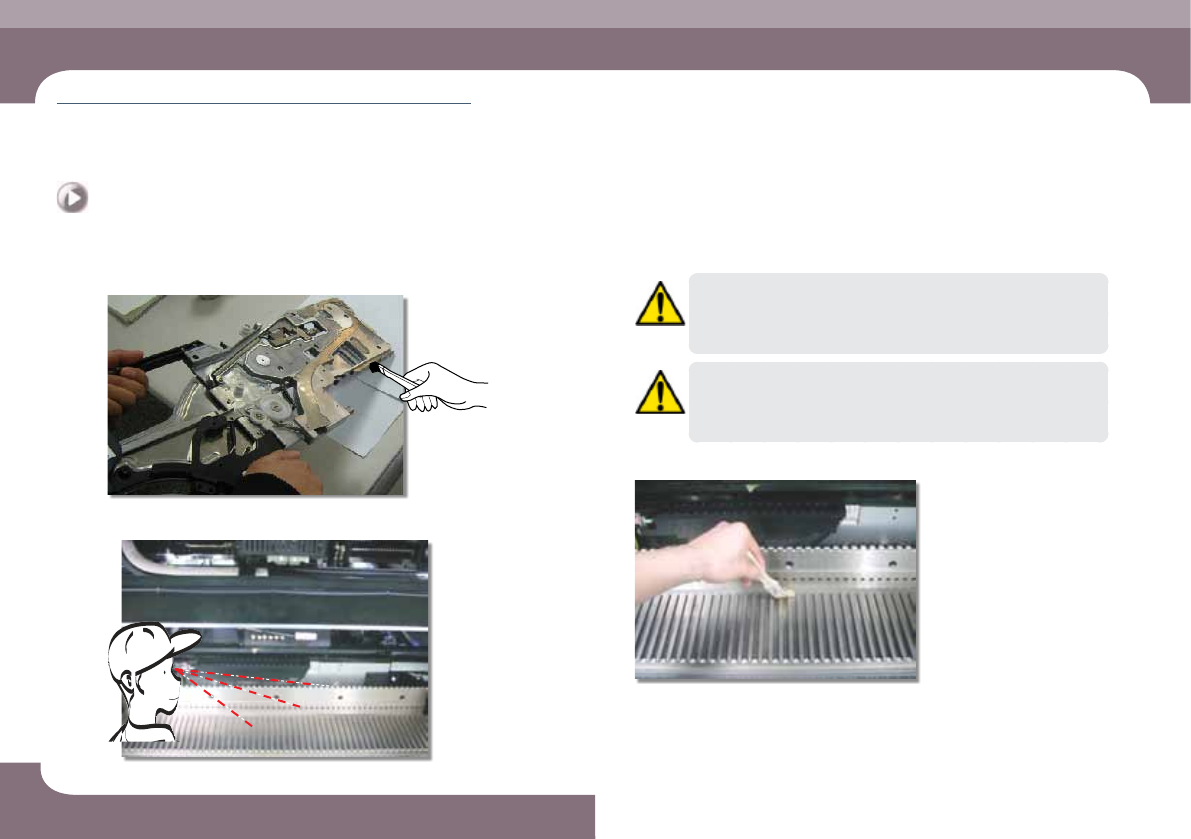

붓을 사용하여 피더 커넥터와 인스톨 가이드를 청소
Step 5.
피더베이스 슬롯과 커넥트의 이물질이 있는지 육안 점검
주 의
피더 베이스 상면과 피더 Slot을 눈으로 검사하거나 청소를 하지않고
피더를 피더베이스에 장착할 시, 피더의 장착과 제거가 원활하지 않
을 수 있음
주 의
피더 장착시 평상시와 다르게 걸리는 느낌이 난다면 무리한 힘을 가하
여 장착하지 말고 피더를 제거한 후, 피더베이스를 육안으로 검사하여
필요시 청소를하고 다시 피더를 장착
Step 6.
편도붓을 사용하여 피더베이스 상면과 슬롯을 청소
