DECAN S1 Maintenance Handbook
3-8
제 3 장
일일 점검
Next Generation, Multi-Functional Placer
Backup Table 청소
일일 점검
솔더 등의 이물질이 장비 내부로 들어가면 고장의 원인이 됨으로 이를 방지할 수 있음
유지보수 도구
극세사 천, 세척액
조치

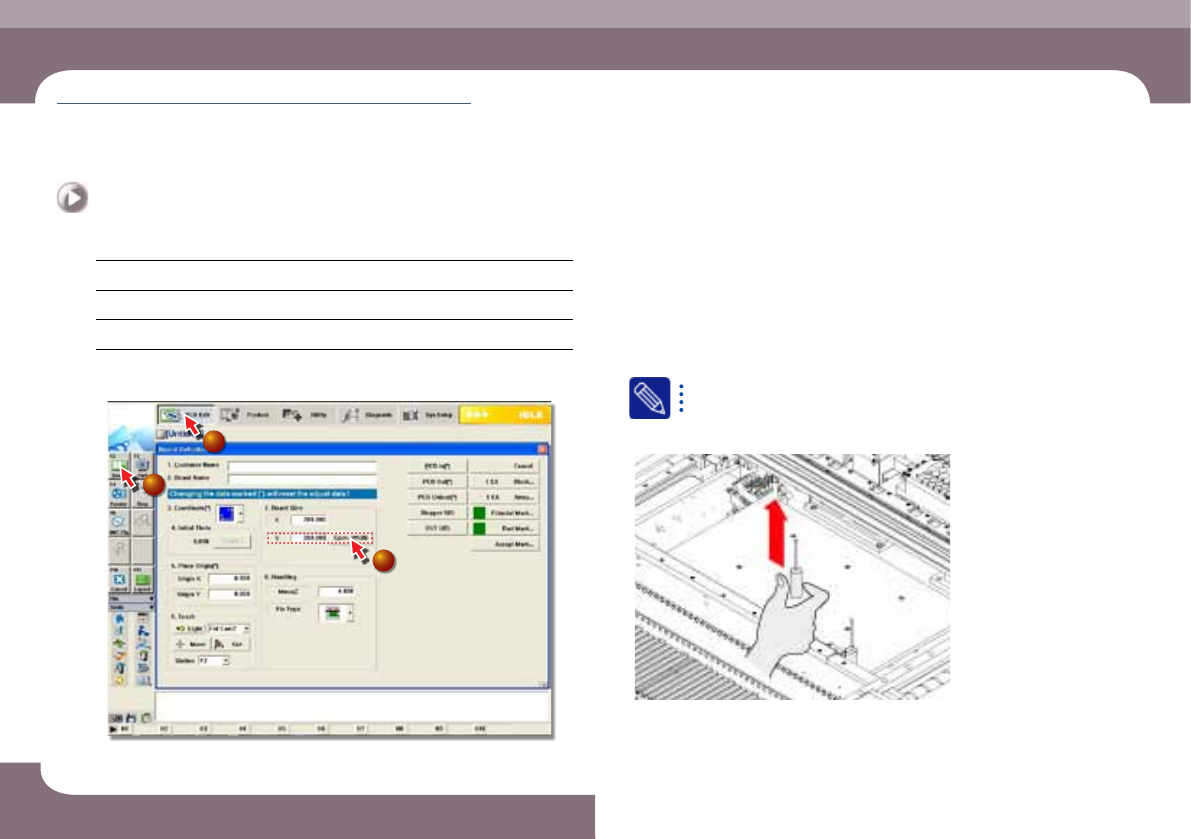

Step 1.
MMI의 Board 정보를 선택하고, Board Size Y값에 '200'
입력하고 Conv.Width 버튼을 클릭합니다.
1
2
3
Step 2.
"4. X Frame 후면이동" (1-4페이지)을 참조하여 X Frame
Assembly를 후면으로 이동
Step 3.
OP패널의 'EMG' 버튼을 눌러서 작업을 정지 후 'STOP',
'RESET' 버튼을 차례대로 누르기.
자세한 사항은 "2. 비상정지 하기" (1-2페이지)를 참조
Step 4.
Backup Pin 제거
Backup Table 청소
(소요시간 : 5분 / No. D-3)
DECAN S1 Maintenance Handbook
3-9
제 3 장
일일 점검
Next Generation, Multi-Functional Placer
Backup Table 청소
Step 5.
극세사 천으로 Backup Table의 상면 닦음
주 의
Air로 이물질을 불어내면 솔더 등의 이물질이 하부로 낙하하여 고장의
원인이 되므로 사용 하지말 것
Step 6.
Backup Pin 설치
Backup Pin 배치에 대한 자세한 내용은'Operation Handbook <Chapter
6>'Backup Pin 배치하기' 참조
주 의
반드시 Backup Table을 상승 시킨 상태에서 Back pin 배치
Step 7.
"3. 비상정지 해제하기" (1-6페이지)를 참조하여 비상정지
해제하여 작업을 재진행
DECAN S1 Maintenance Handbook
3-10
제 3 장
일일 점검
Next Generation, Multi-Functional Placer
Air Filter 점검 및 교환
일일 점검
공기 속의 먼지를 제거함으로써 공압 사용 시 이물질로 인한 장비 오류를 방지
조치
Step 1.
OP패널의 'EMG' 버튼을 눌러서 작업을 정지 후 'STOP',
'RESET' 버튼을 차례대로 누르기.
자세한 사항은 "2. 비상정지 하기" (1-2페이지)를 참조
Step 2.
장비에 공급되는 Main공압 차단
Step 3.
장비 전면 좌측 하단의 도어를 열어 Air Filter의 변색 유무 확인
Step 4.
Air Filter 용기 잠금 버튼을 내림
주 의
Air Filter 또는 Mist Separator Filter 교환 시 공압을 차단하지 않고 작
업을 진행할 경우 상해를 입을 수 있음. 반드시 공압을 차단하고 작업
을 진행
Air Filter 점검 및 교환
(소요시간 : 30분 / No. D-4)
